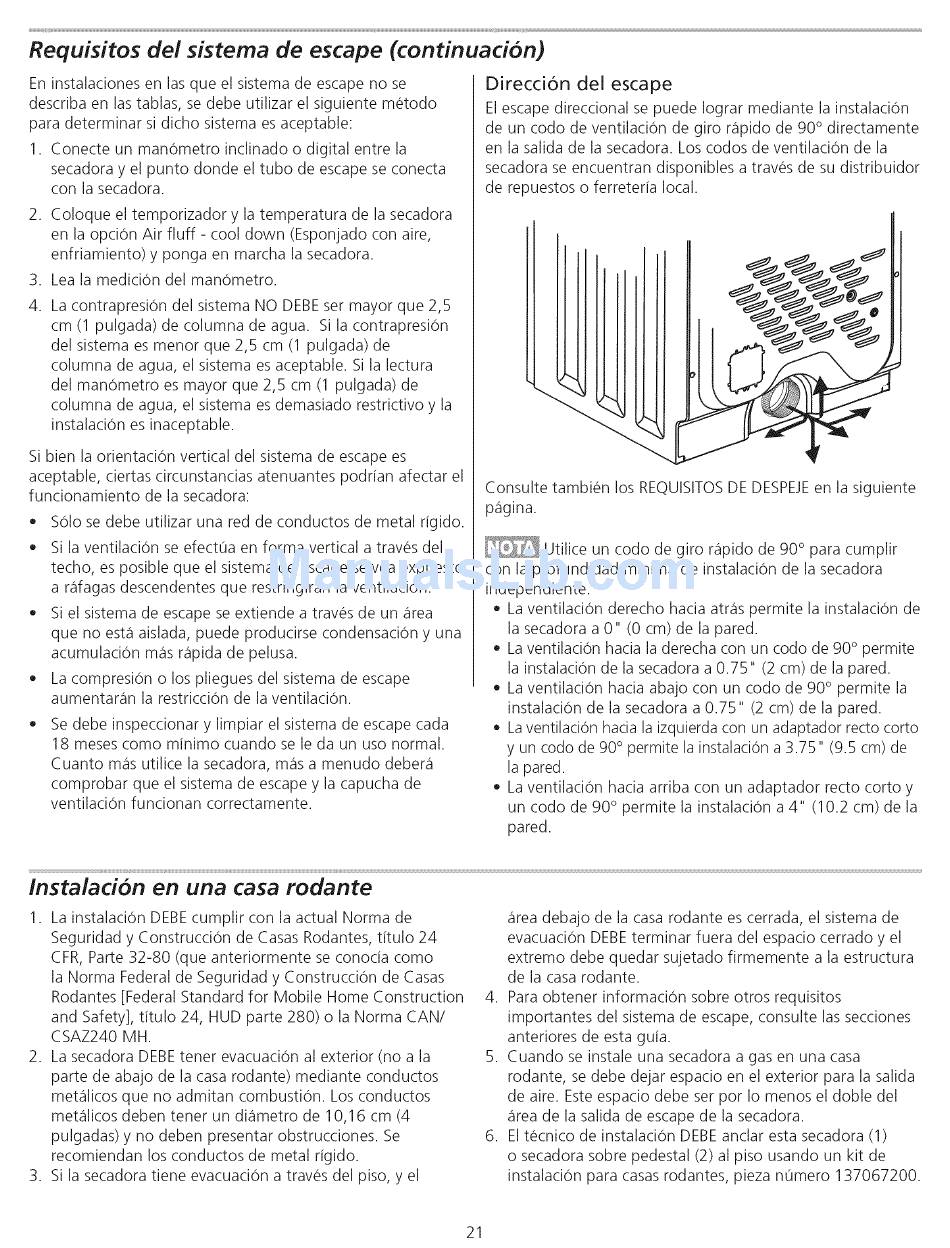

Requisitos
del sistema
de escape
(continuacion)
En instalaciones en las que el sistema de escape no se
describa en las tablas, se debe utilizar el siguiente metodo
para determinar si dicho sistema es aceptable:
1. Conecte un manometro inclinado o digital entre la
secadora y el punto donde el tubo de escape se conecta
con la secadora.
,
,
4.
Coloque el temporizador y la temperatura de la secadora
en la opcion Air fluff - cool down (Esponjado con aire,
enfriamiento) y ponga en marcha la secadora.
Lea la medicion del manometro.
La contrapresion del sistema NO DEBEser mayor que 2,5
cm (1 pulgada) de columna de agua. Si la contrapresion
del sistema es menor que 2,5 cm (1 pulgada) de
columna de agua, el sistema es aceptable. Si la lectura
del manometro es mayor que 2,5 cm (1 pulgada) de
columna de agua, el sistema es demasiado restrictivo y la
instalacion es inaceptable.
Si bien la orientacion vertical del sistema de escape es
aceptable, ciertas circunstancias atenuantes podrian afectar el
funcionamiento de la secadora:
Solo se debe utilizar una red de conductos de metal rigido.
Si la ventilacion se efectOa en forma vertical a traves del
techo, es posible que el sistema de escape se vea expuesto
a r_ifagas descendentes que restringir_in la ventilacion.
Si el sistema de escape se extiende a traves de un _irea
que no est_fi a islada, puede producirse condensacion y una
acumulacion m_fisr_ipida de pelusa.
La compresion o los pliegues del sistema de escape
aumentar_in la restriccion de la ventilacion.
Se debe inspeccionar y limpiar el sistema de escape cada
18 meses como minimo cuando se le da un uso normal.
Cuanto m_fisutilice la secadora, m_fisa menudo deber_i
comprobar que el sistema de escape y la capucha de
ventilacion funcionan correctamente.
Direcci6n
del escape
El escape direccional se puede Iograr mediante la instalacion
de un codo de ventilacion de giro r_ipido de 90 ° directamente
en la salida de la secadora. Los codos de ventilacion de la
secadora se encuentran disponibles a traves de su distribuidor
de repuestos o ferreteria local.
Consulte tambien los REQUISITOSDE DESPEJE en la siguiente
p_figina.
Utilice un codo de giro r_ipido de 90 ° para cumplir
con la profundidad minima de instalacion de la secadora
independiente.
• La ventilacion derecho hacia atr_is permite la instalacion de
la secadora a 0" (0 cm) de la pared.
• La ventilacion hacia la derecha con un codo de 90 ° permite
la instalacion de la secadora a 0.75" (2 cm) de la pared.
• La ventilacion hacia abajo con un codo de 90 ° permite la
instalaci6n de la secadora a 0.7B" (2 cm) de la pared.
• Laventilation hacia la izquierda con un adaptador recto corto
y un codo de 90° permite la instalacion a 3.75" (9.5 cm) de
la pared.
• La ventilacion hacia arriba con un adaptador recto corto y
un codo de 90 ° permite la instalacion a 4" (10.2 cm) de la
pared.
Instalacion
en una casa rodante
1. La instalacion DEBEcumplir con la actual Norma de
Seguridad y Construccion de Casas Rodantes, titulo 24
CFR, Parte 32-80 (que anteriormente se conocia como
la Norma Federal de Seguridad y Construcci6n de Casas
Rodantes [Federal Standard for Mobile Home Construction
and Safety], titulo 24, HUD parte 280) o la Norma CAN/
CSAZ240 MH.
2. La secadora DEBEtener evacuacion al exterior (no a la
parte de abajo de la casa rodante) mediante conductos
met_filicosque no admitan combustion. Los conductos
met_filicosdeben tener un di_imetro de 10,16 cm (4
pulgadas) y no deben presentar obstrucciones. Se
recomiendan los conductos de metal rigido.
3. Si la secadora tiene evacuacion a traves del piso, y el
_irea debajo de la casa rodante es cerrada, el sistema de
evacuacion DEBEterminar fuera del espacio cerrado y el
extremo debe quedar sujetado firmemente a la estructura
de la casa rodante.
4. Para obtener informacion sobre otros requisitos
importantes del sistema de escape, consulte las secciones
anteriores de esta guia.
5. Cuando se instale una secadora a gas en una casa
rodante, se debe dejar espacio en el exterior para la salida
de aire. Este espacio debe ser por Io menos el doble del
_irea de la salida de escape de la secadora.
6. El tecnico de instalacion DEBEanclar esta secadora (1)
o secadora sobre pedestal (2) al piso usando un kit de
instalacion para casas rodantes, pieza numero 137067200.
21
