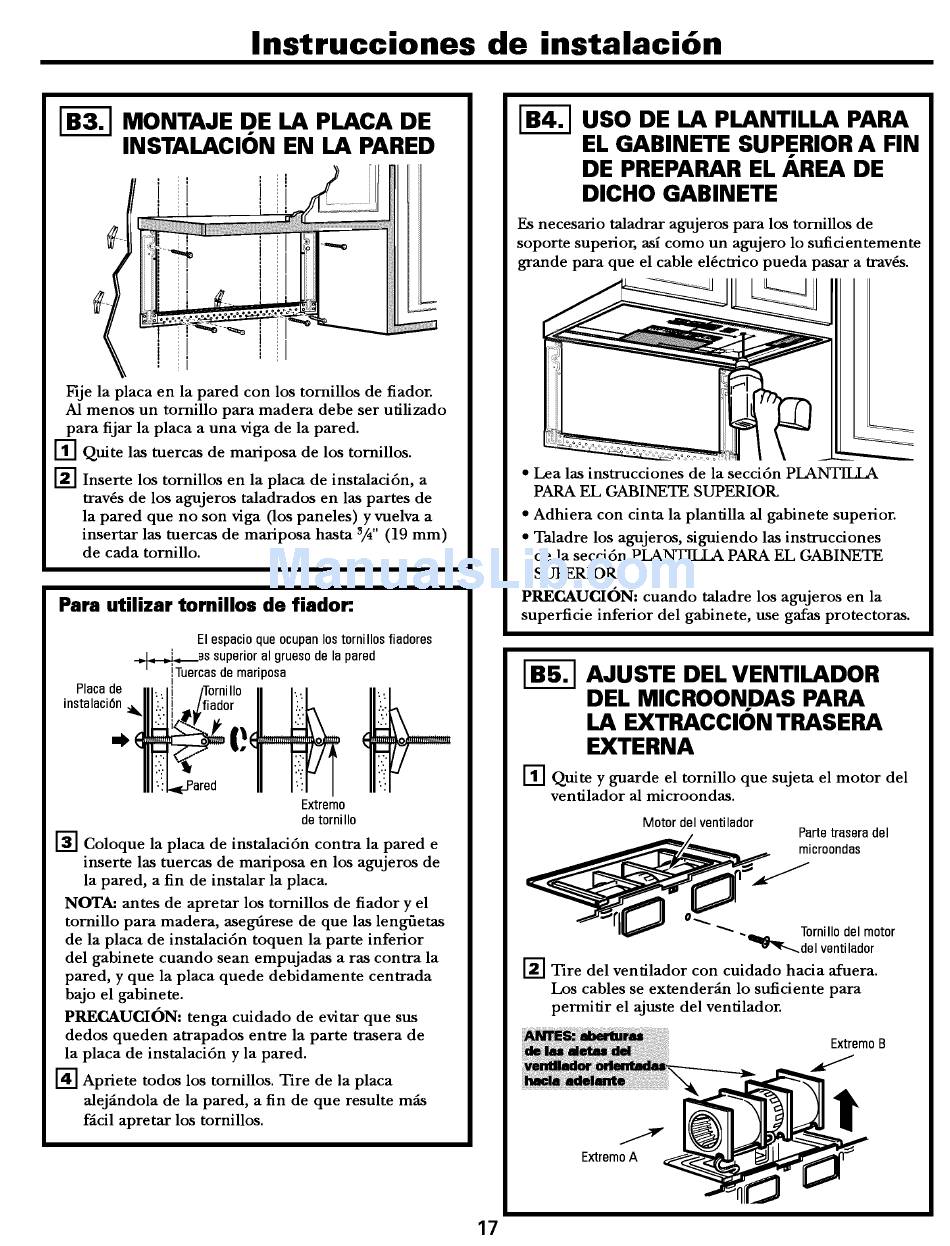

Instrucciones
de instalaci6n
MONTAJE D.E LA PLACA DE
INSTALACION
EN LA PARED
i
Fije la placa en la pared con los tornillos
de fiador.
A1 menos
un tomillo
para madera
debe ser utilizado
para fijar la placa a una viga de la pared.
[_] Quite
las tuercas
de mariposa
de los tornillos.
[_] Inserte
los tornillos
en la placa de instalaci6n,
a
trav_s de los agujeros
taladrados
en las partes de
la pared que no son viga (los paneles)
y vuelva a
insertar
las tuercas
de mariposa
hasta
_/£' (19 mm)
de cada tornillo.
Para utilizar
tornillos
de fiador:
Elespacio queocupanlostornillos fiadores
=ll- :_!-
Bssuperior al grueso dela pared
iTuercas de man)osa
I
,aca e
instalaci6n_1_
Extremo
de tornillo
[_] Coloque
la placa de instalaci6n
contra
la pared
e
inserte
las tuercas
de mariposa
en los agujeros
de
la pared,
a fin de instalar
la placa.
NOTAg
antes
de apretar
los tornillos
de fiador
y el
tornillo
para madera,
asegfirese
de que las lengfietas
de la placa
de instalaci6n
toquen
la parte
inferior
del gabinete
cuando
sean empujadas
a ras contra
la
pared,
y que la placa
quede
debidamente
centrada
bajo el gabinete.
PRECAUGIt_N:
tenga
cuidado
de evitar
que sus
dedos
queden
atrapados
entre
la parte
trasera
de
la placa
de instalaci6n
y la pared.
[_] Apriete
todos
los tornillos.
Tire
de la placa
alej_indola
de la pared,
a fin de que resulte
m_
fiicil apretar
los tornillos.
USO DE LA PLANTILLA
PARA
EL GABINETE SUPERIOR A FIN
DE PREPARAR EL AREA DE
DICHO GABINETE
Es necesario
taladrar
agujeros
para los tornillos
de
soporte
superior,
asi como
un agujero
lo suficientemente
grande
para que el cable el6ctrico
pueda
pasar a trav6s.
• Lea las instrucciones
de la secci6n PLANTIIA_A
PARA EL GABINETE SUPERIOR.
• Adhiera con cinta la plantilla
al gabinete
superior.
• Taladre los agujeros, siguiendo
las instrucciones
de la secci6n PLANT]IJ.A
PARA EL GABINETE
SUPERIOR.
PRECAUGION:
cuando
taladre los agujeros en la
superficie
inferior del gabinete, use galas protectoras.
_-_
AJUSTE DEL VENTILADOR
DEL MICROONDAS
PARA
LA EXTRACCION
TRASERA
EXTERNA
[_] Quite y guarde el tornillo que sujeta el motor del
ventilador
al microondas.
Motordelventilador
__
arte traseradel
microondas
I!l===_
_
_
Tornillodel motor
"_--.del
ventilad0r
[_] Tire del ventilador
con cuidado
hacia
afuera.
Los cables
se extendenin
lo suficiente
para
permitir
el ajuste
del ventilador.
Extreme B
7
Extremo A
t
17
