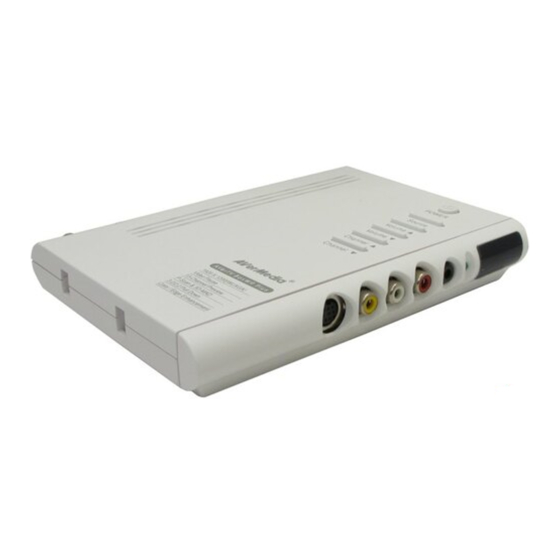

Summary of Contents for Avermedia AVerTV BoxW9 Plus
- Page 1 AVerTV BoxW9 Plus User’s Manual English Pусский...
- Page 3 C O P Y R I G H T © 2008 by AVerMedia TECHNOLOGIES, Inc. All rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language in any form by any means without the written permission of AVerMedia TECHNOLOGIES, Inc.
-
Page 5: Table Of Contents
Touch Button Control Panel............ENG-3 Infrared Sensor................ENG-3 Connection Ports .................ENG-3 Chapter 3 Installation and Setup........... ENG-4 Using the AVerTV BoxW9 Plus ............ENG-5 The Remote Control ..............ENG-5 Customizing the Picture Setting...........ENG-6 Supported Display Setting ............ENG-7 Supported Display Setting in PIP Mode........ENG-7 Chapter 4 OSD Menu Settings.......... -
Page 6: Chapter 1 What's In The Package
AVerMedia AVerTV BoxW9 Plus Chapter 1 What’s in the Package AVerMedia AVerTV BoxW9 Plus package contains the following items: AVerMedia AVerTV BoxW9 Plus VGA Cable S-Video / Component 2-in-1 Cable Remote Control User’s Manual Vertical Stand (with batteries) Power Adapter... -
Page 7: Chapter 2 The Unit Parts
User’s Manual Chapter 2 The Unit Parts 2.1 Touch Button Control Panel The Touch Button Panel found on the top side of the unit provides quick access to commonly used functions. Turn the unit on /off. Press this button to toggle between TV/Video and PC display. -
Page 8: Chapter 3 Installation And Setup
AVerMedia AVerTV BoxW9 Plus Chapter 3 Installation and Setup The figure below shows the proper cable connections for installing AVerTV BoxW9 Plus and connecting it to your audio/video equipment. ENG-4... -
Page 9: Using The Avertv Boxw9 Plus
User’s Manual 3.1 Using the AVerTV BoxW9 Plus The first time you power on the AVerTV BoxW9 Plus unit, it will automatically display the following menus: Note: The text appeared in red is the currently selected setting. LANGUAGE menu In this menu, choose the... -
Page 10: Customizing The Picture Setting
AVerMedia AVerTV BoxW9 Plus - Switch the audio source from the AVerTV BoxW9 Plus when in PC 12.PC BGM/ Res. display mode - Switch display resolution setting to 1024x768 when in TV/Video mode Switch between TV or external video sources 13.SOURCE... -
Page 11: Supported Display Setting
User’s Manual 3.4 Supported Display Setting The reference table below lists the monitor display resolution and refresh rate settings that AVerTV BoxW9 Plus supports. Resolution 4:3 and PANORAMA support Refresh Rate (Hz) 1024x768 1280x768 1280x1024 1360x768 1440x900 1600x1200 1680x1050 1920x1200 3.5 Supported Display Setting in PIP Mode... -
Page 12: Chapter 4 Osd Menu Settings
AVerMedia AVerTV BoxW9 Plus Chapter 4 OSD Menu Settings 4.1 Calling Up the MAIN MENU Press the MENU button on the remote control to open/close the MAIN MENU or a submenu. Then, you can use the CH▲ or CH▼ button to select the items in the menu list; and the Vol◄ or Vol► button to adjust a setting. The next table lists the different functions you will find in the MAIN MENU. - Page 13 User’s Manual MAIN Submenus Usage MENU In the SOURCE submenu, press CH▲ or CH▼ to select SOURCE SOURCE ANTENNA, composite VIDEO, S-VIDEO or YPbPr as ANTENNA VIDEO your input source. Then press Vol► to confirm your S-VIDEO YPBPR selection and return to the MAIN MENU. Use CH▲...
- Page 14 FACTORY default. CURRENT TIME TIMER DEFAULT Select YES if you want to reset AVerTV BoxW9 Plus back TIMER to the factory default settings. Otherwise, select NO to keep the current settings. Then press Vol► to confirm your selection. The OSD menu allows you to customize the color and TIMER position of the OSD menus.
- Page 15 Use the Vol◄ or Vol► button to select the video standard VIDEO SYSTEM used in your region. You can set this to AUTO to make AVerTV BoxW9 Plus automatically detect the video system, or you can manually choose between SECAM, PAL or NTSC. AUDIO Use the Vol◄...
- Page 16 AVerMedia AVerTV BoxW9 Plus Press CH▲ or CH▼ button to select setting the ON TIMER TIMER ON TIMER hour, min, daily and timer. HOURS MINS -To set the hour and mins, press Vol◄ or Vol►. DAILY TIMER -In Daily option, press Vol◄ or Vol► to select ON to active this feature everyday or OFF to active this feature only once.
- Page 17 Инфракрасный приёмник ............RUS-3 Входы/выходы ................RUS-3 Глава 3 Установка и подключение ......... RUS-4 Настройка AVerTV BoxW9 Plus ..........RUS-5 Пульт ДУ ..................RUS-5 Персональные настройки изображения........RUS-6 Поддерживаемые параметры экрана........RUS-7 Поддерживаемые настройки экрана в режиме PIP ....RUS-7 Глава...
-
Page 18: Глава 1 Комплект Поставки
AVerMedia AVerTV BoxW9 Plus Глава 1 Комплект поставки В комплект поставки AVerMedia AVerTV BoxW9 Plus входит: AVerMedia AVerTV BoxW9 Plus VGA кабель S-Video/Компонентный 2 в 1 кабель Пульт ДУ Руководство пользователя Подставка (с батарейками) Блок питания Аудиокабель RUS-2... -
Page 19: Глава 2 Устройство Тюнера
Руководство пользователя Глава 2 Устройство тюнера Назначение кнопок на корпусе тюнера Кнопки управления на корпусе тюнера предоставляют оперативный доступ к наиболее часто используемым функциям. Кнопка включения / выключения Выбор источника сигнала (ТВ, видео или компьютер). Регулировка громкости Переключение каналов Инфракрасный приёмник При... -
Page 20: Глава 3 Установка И Подключение
AVerMedia AVerTV BoxW9 Plus Глава 3 Установка и подключение На рисунке, приведённом ниже, показана схема соединения AVerTV BoxW9 Plus с внешними аудио/видео устройствами. RUS-4... -
Page 21: Настройка Avertv Boxw9 Plus
Руководство пользователя 3.1 Настройка AVerTV BoxW9 Plus При первом включении тюнера AVerTV BoxW9 Plus на экране автоматически появится серия из двух меню: Примечание: Выбранный параметр настройки отображается красным цветом. Меню ЯЗЫК МЕНЮ Первое меню предлагает сразу выбрать и установить язык, который... -
Page 22: Персональные Настройки Изображения
AVerMedia AVerTV BoxW9 Plus Выбор языка при трансляции телевизионного канала на 10.MTS/ STEREO нескольких языках. Регулировка яркости, контрастности, цвета, тона и резкости. 11.PICTURE - Выбор источника звука в режиме PC. 12.PC BGM/ Res. - Изменение разрешения экрана до 1024x768 в режиме TV/Video. -
Page 23: Поддерживаемые Параметры Экрана
3.5 Поддерживаемые настройки экрана в режиме PIP В приведенной ниже таблице перечислены параметры разрешения экрана и частоты обновления, которые поддерживаются AVerTV BoxW9 Plus при просмотре в режиме PIP: Примечание: 1. Если монитор не поддерживает или не настроен на один из перечисленных ниже режимов, он переключится... -
Page 24: Глава 4 Навигация И Выполнение Настроек В Экранном
AVerMedia AVerTV BoxW9 Plus Глава 4 Навигация и выполнение настроек в экранном меню 4.1 Вызов главного меню Используйте кнопку MENU пульта ДУ, чтобы вызывать/убирать с экрана ГЛАВНОЕ МЕНЮ настройки или для выхода из подменю. Пока ГЛАВНОЕ МЕНЮ находится на экране, кнопками CH▲ или CH▼ можно выбрать... -
Page 25: Меню
Руководство пользователя Подменю Описание Подменю В подменю ИСТОЧНИК СИГНАЛА кнопками CH▲ ИСТОЧНИК или CH▼ выберите и нажатием Vol► подтвердите СИГНАЛА выбор требуемого входа тюнера. Выберите тип поиска канала: ПОИСК ПО ЧАСТОТАМ АВТОПОИСК АВТО ПОИСК КАНАЛОВ ВАШЕГО РЕГИОНА или ПОЛНОЕ СКАНИРОВАННИЕ ЧАСТОТ. Для выбора нажмите Vol►. - Page 26 CURRENT TIME УСТАНОВКИ установки). TIMER TIMER Выберите ДА, если вы хотите применить к тюнеру AVerTV BoxW9 Plus заводские установки или выберите НЕТ для отмены. Нажмите Vol►, чтобы подтвердить выбор. Пункт НАСТРОЙКА МЕНЮ позволяет выбрать и НАСТРОЙКА TIMER индивидуально настроить ряд параметров самого меню...
- Page 27 Этот пункт меню позволяет изменить телевизионный ВИДЕО стандарт для выбранного канала. Вы можете выбрать либо СТАНДАРТ AUTO (AVerTV BoxW9 Plus будет автоматически определять тип ТВ системы) либо один из предлагаемых типов - SECAM, PAL или NTSC. Кнопками Vol◄ или Vol► вы можете выбрать одну из...
- Page 28 0:30 1:00 интервал времени до отключения и нажатием 1:30 Vol► подтвердите свой выбор. По истечении 2:00 2:30 выбранного времени AVerTV BoxW9 Plus выключится и перейдёт в спящий режим. (По умолчанию таймер выключен.) Настройка Подменю Описание меню Этот пункт меню позволяет выбрать уровень...
- Page 32 P/N 300AM098-CMV M a d e i n T a i w a n...
