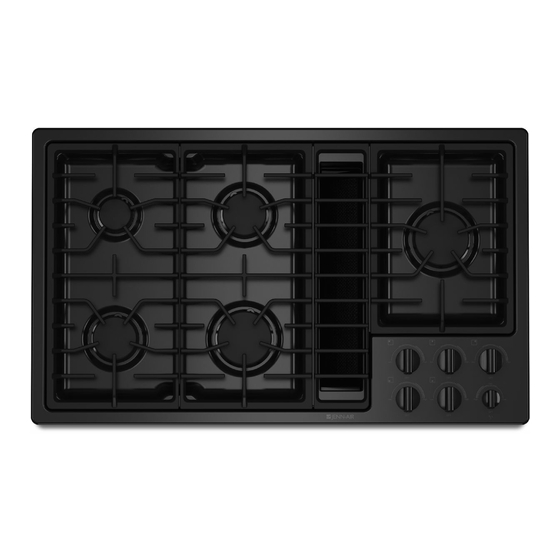

30" (76.2 cm), 36" (91.4 cm) gas downdraft cooktop

Advertisement

Available languages

Available languages

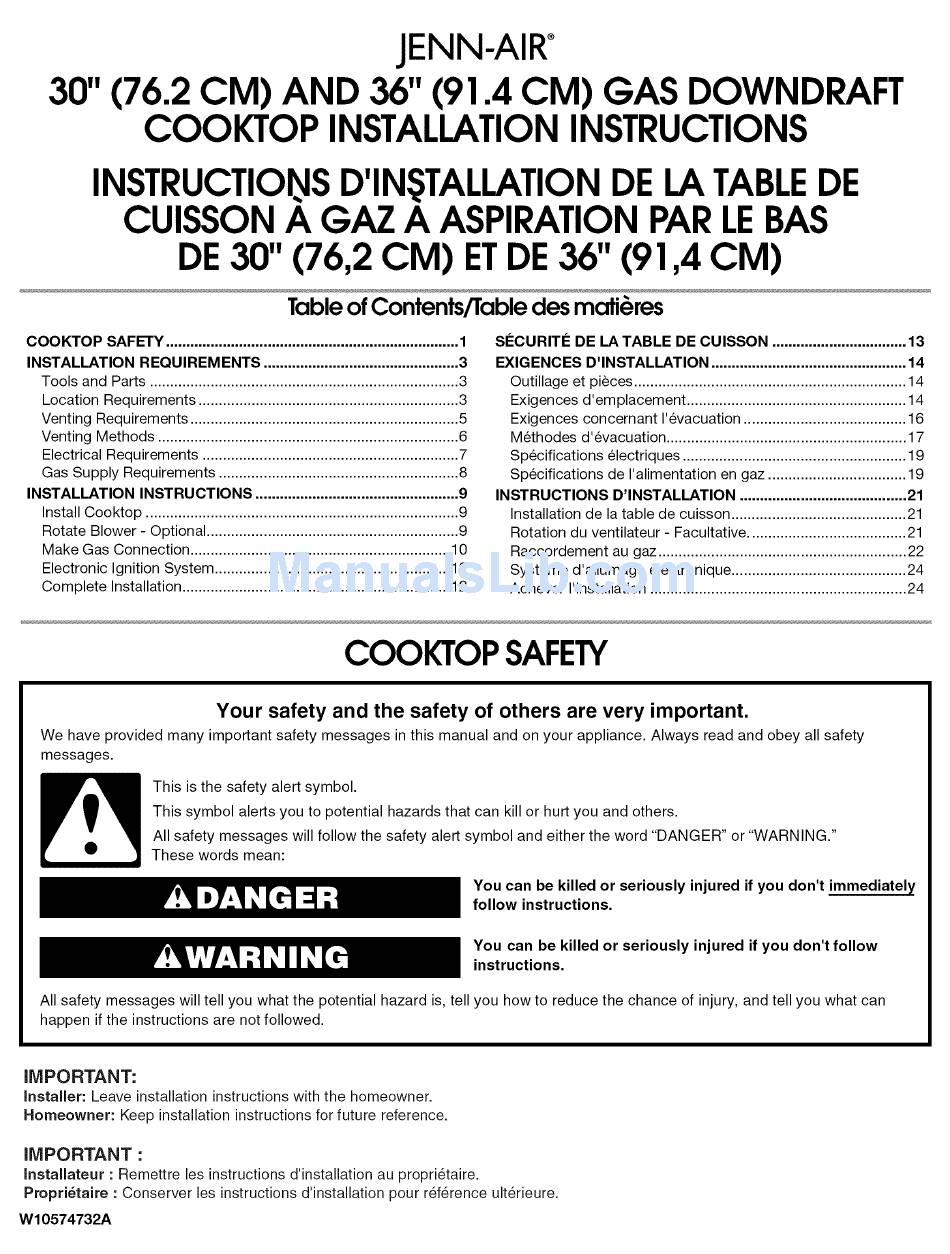

JENN-AIR°
30" (76.2 CM) AND 36" (91.4 CM) GAS DOWNDRAFT
COOK'rOP INSTALLATION INSTRUCTIONS
INSTRUCTIOIblS D'INSTALLATION D ELATABLE DE
CUISSON A GAZ A ASPIRATION PAR LEBAS
DE 30" (76,2 CM) ETDE 36" (91,4 CM)
Tableof Contents/Table des mati@res
COOKTOP SAFETY ........................................................................
1
INSTALLATION REQUIREMENTS
................................................ 3
Tools and Parts ............................................................................
3
Location Requirements ................................................................
3
Venting Requirements ..................................................................
5
Venting Methods ..........................................................................
6
Electrical Requirements ...............................................................
7
Gas Supply Requirements ...........................................................
8
INSTALLATION
INSTRUCTIONS
..................................................
9
Install Cooktop .............................................................................
9
Rotate Blower - Optional ..............................................................
9
Make Gas Connection ................................................................
10
Electronic Ignition System ..........................................................
12
Complete Installation ..................................................................
12
SECURITE DE LA TABLE DE CUlSSON ................................. 13
EXIGENCES D'INSTALLATION ................................................
14
Outillage et pieces ...................................................................
14
Exigences d'emplacement ......................................................
14
Exigences concernant I'evacuation ........................................ 16
Methodes d'evacuation ...........................................................
17
Specifications electriques .......................................................
19
Specifications de I'alimentation en gaz .................................. 19
INSTRUCTIONS
D'INSTALLATION
.........................................
21
Installation de la table de cuisson ........................................... 21
Rotation du ventilateur-
Facultative ....................................... 21
Raccordement au gaz .............................................................
22
Systeme d'allumage electronique ........................................... 24
Achever I' installation ...............................................................
24
COOKTOP SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow
instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
iMPORTANT:
Installer: Leave installation instructions with the homeowner.
Homeowner:
Keep installation instructions for future reference.
iMPORTANT
:
Installateur : Remettre les instructions d'installation au propri6taire.
Propri6taire
: Conserver les instructions d'installation pour r6f6rence ult6rieure.
W10574732A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JGD3536BS00 and is the answer not in the manual?

Questions and answers

Summary of Contents for Jenn-Air JGD3536BS00

  • Page 1 JENN-AIR° 30" (76.2 CM) AND 36" (91.4 CM) GAS DOWNDRAFT COOK'rOP INSTALLATION INSTRUCTIONS INSTRUCTIOIblS D'INSTALLATION D ELATABLE DE CUISSON A GAZ A ASPIRATION PAR LEBAS DE 30" (76,2 CM) ETDE 36" (91,4 CM) Tableof Contents/Table des mati@res SECURITE DE LA TABLE DE CUlSSON ......... 13 COOKTOP SAFETY ................
  • Page 2 WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death. - Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
  • Page 3 CFR, Part 3280 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280). When such Jenn-Air ® 31¼"x 10" (8.3 x 25.4 cm) Surface Wall Cap Damper standard is not applicable, use the Standard for Manufactured Order Part Number A403 Home Installations, ANSI A225.1/NFPA 501A or local codes.
  • Page 4 Cabinet Dimensions • ..H ..A. 30" (76.2 cm) F. 11_,, (4.3 cm) recommended minimum cabinet to motor B. 121_,, (32.9 cm) centerllne of clearance cooktop to centerllne of gas manifold pipe G. 12½" (31.8 cm) C. 4" (10.2 cm) H.
  • Page 5 IMPORTANT: This cooktop must be exhausted outdoors unless The maximum equivalent length of the vent system is 60 ft using the Jenn-Air ®Duct Free Filter Accessory Kit. See "Venting (18.3 m). For altitudes above 4,500 ft (1272 m), reduce Methods"...
  • Page 6 JGD3430 and JGD3536) On select downdraft models, the Jenn-Air ® Duct Free Filter Accessory Kit Part Number JDA7000WX is now available. The Jenn-Air ® Duct Free Filter Accessory Kit is ideal for both new construction and kitchen renovation projects because it provides an easy alternative to the installation of metal ducting and venting in the downdraft system outside the home.
  • Page 7 Example vent system Calculating Vent System Length wall cap 90 ° embow To calculate the length of the system you need, add the 6 ft (1.8m) equivalent feet (meters) for each vent piece used in the system. Vent Piece 6" (15.2 cm) Round 45 °...
  • Page 8 Flexible metal appliance connector: • If local codes permit, use a 1/2"or 3/4"I.D. flexible stainless steel tubing gas connector, designed by CSA to connect the cooktop to the rigid gas supply line. • A 1/2"male pipe thread is needed for connection to the female pipe threads of the inlet to the cooktop pressure Explosion Hazard regulator.
  • Page 9 Burner Input Requirements Gas Supply Pressure Testing Input ratings shown on the model/serial rating plate are for Gas supply pressure for testing regulator must be at least elevations up to 2,000 ft (609.6 m). 1" water column pressure above the manifold pressure shown on the model/serial rating plate.
  • Page 10 3. Insert the 3/8"socket and extension into the hole and use the 4. Verify the "Top" label is positioned as shown. ratchet handle to loosen the nut half of a rotation. Repeat this process for each of the 4 nuts. 4.
  • Page 11 Typical flexible connection Complete Connection 1. Open the manual shutoff valve in the gas supply line. The valve is open when the handle is parallel to the gas pipe. A. Manifold entrance ....... B. Gas pressure regulator A. Closed valve C.
  • Page 12 To adjust standard burners: The flame can be adjusted using the adjustment screw in the center of the valve stem. The valve stem is located directly Initial lighting and gas flame adjustments underneath the control knob. This cooktop is equipped for electronic auto-reignition by means If the "low"...
  • Page 13 SECURITE DE LA TABLEDE CUISSON Votre securite et celle des autres est tres importante. Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous toujours lire tousles messages de s6curit6 et de vous y conformer. Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6c_s et de blessures graves &...
  • Page 14 Clapet de bouche de decharge murale & surface de cuisson. 31¼ '' x 10" (8,3 x 25,4 cm) de Jenn-Air ® • Prevoir une ouverture dans I'angle superieur droit de...
  • Page 15 Table de cuisson de 36" (91,4 cm) R_sidence mobile - Specifications additionnelles respecter Iors de I'installation L'installation de cette table de cuisson doit _tre conforme aux dispositions de la norme Manufactured Home Construction Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24,...
  • Page 16 Jenn-Air ®. Voir la section "Methodes horizontale pour la table de cuisson d'evacuation". H. BoTtler de connexion ou prise #lectrique; 12" (30,5 cm) ou plus depuis le bas du plan de travail •...
  • Page 17 €:viter le sertissage manuel. Cela pourrait restreindre le flux d'air. • Utiliser un clapet de conduit Jenn-Air ® pour que le rendement soit correct. Si une bouche de decharge murale ou de toit est utilisee, s'assurer que la taille de la bouche de decharge n'est pas reduite et qu'elle comporte un clapet anti-reflux.
  • Page 18 Jenn-Air ®, piece Exemple de circuit d'_vacuation n° JDA7000WX est desormais disponible. La trousse accessoire de filtration sans conduit Jenn-Air ®est ideale tant pour les bouche de decharge rnurale nouvelles constructions que les projets de renovation de cuisine coude a 90 °...
  • Page 19 IMPORTANT : La table de cuisson doit atre correctement reliee la terre en conformite avec les codes et reglements Iocaux en vigueur, ou en I'absence de tels codes, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations electriques, CSA C22.1.
  • Page 20 Canalisation de gaz D_tendeur de gaz Le detendeur fourni avec cette table de cuisson doit etre utilis& • Installer une canalisation de gaz rigide de 3A"(1,9 cm) jusqu'& I'emplacement d'installation de la table de cuisson. L'emploi La pression d'alimentation du detendeur doit etre comme suit d'une canalisation de plus petit diametre sur un circuit plus pour un fonctionnement correct :...
  • Page 21 INSTRUCTIONS D'INSTALLATION Determiner I'emplacement final de la table de cuisson. IMPORTANT : Les @tapes suppl@mentaires suivantes doivent @treex@cut@essi le produit est install@ avec une configuration d'@b@nisterie en p@ninsule ou en ilot. La volute d'@vacuation est mont@e a I'usine de mani@re ace que le syst@me d'@vacuation soit orient@ directement vers I'arri@re du Risque du poids excessif placard _ travers un mur ext@rieur.
  • Page 22 4. II est facile de faire pivoter la volute d'evacuation 4. Verifier que I'etiquette "surface superieure" est positionnee ventilateur vers le bas une fois les ecrous desserres, tel qu'illustre. 5. Resserrer chaque ecrou & I'aide de la douille de 3/8",de la rallonge et de la cle a cliquet.
  • Page 23 Raccordement typique parraccord flexible Achever le raccordement 1. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz. Le robinet est ouvert Iorsque la poignee est parallele au conduit d'alimentation en gaz. A. Entree de la tubulure de distribution B. D#tendeur .......
  • Page 24 A. D_bit thermique minimum B. D_bit thermique maximum 2/13 6)/3"M ©2013 Jenn-Air. Used under license in Canada. All rights reserved. Printed in U.S.A. W10574732A Utilise sous licence au Canada. Tous droits reserves.
