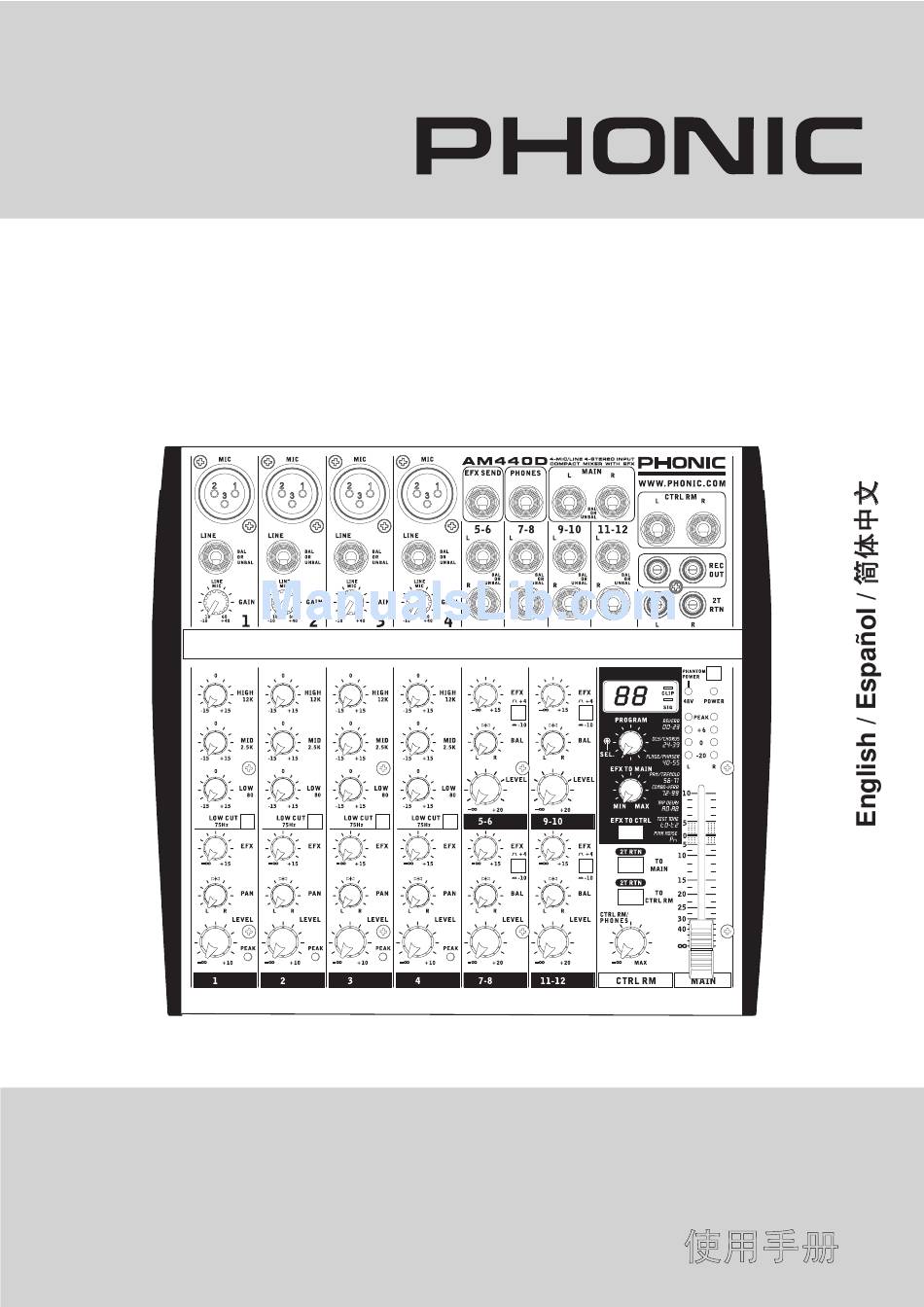

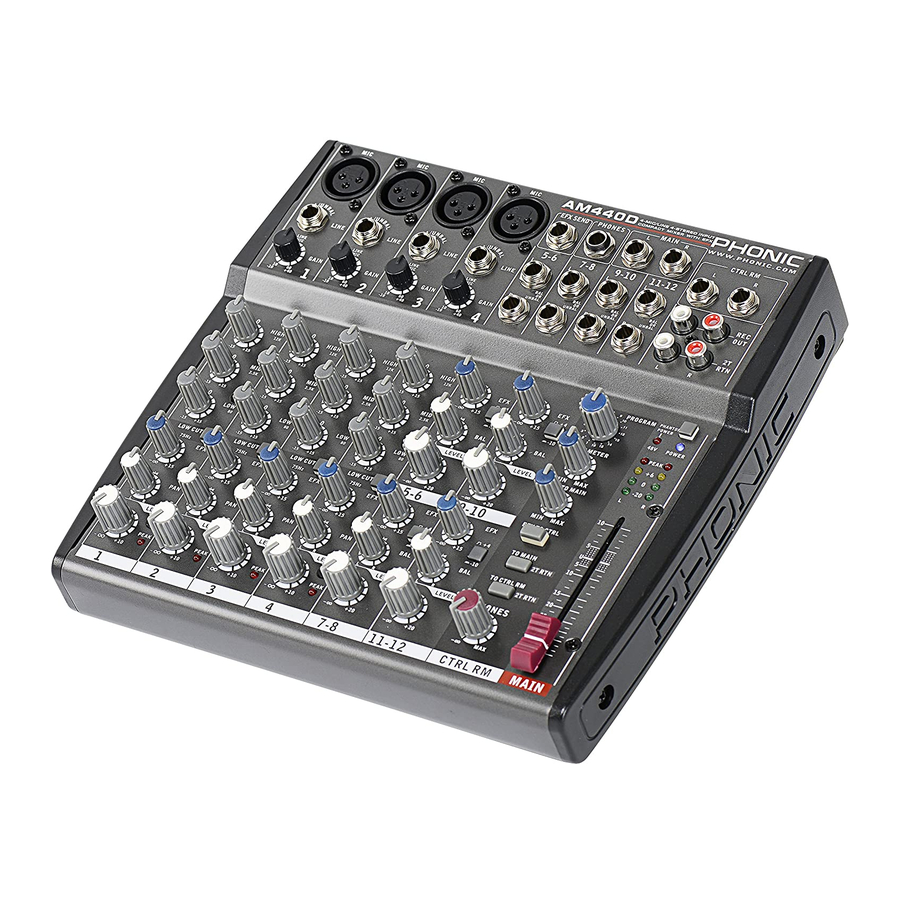

  • Page 1 AM440/AM440D COMPACT MIXERS MEZCLADORAS COMPACTAS 小型调音台 AM440D User’s Manual Manual del Usuario 使用手册...

  • Page 2: Table Of Contents

    DIAGRAMAS DE BLOQUE....26 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知便可改变或更新本文件权利 V1.1 05/04/2009...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable.

  • Page 4: Introduction

    INTRODUCTION GETTING STARTED Thank you for choosing one of Phonic’s many quality compact Ensure all power is turned off on your mixer. To totally ensure mixers. The AM440 and AM440D Compact Mixers – designed this, the power supply should not be connected to the unit.

  • Page 5: Making Connections

    Stereo Channels The AM440 and AM440D mixer feature a few stereo channels, thrown in for maximum flexibility. Each of these stereo channels features two 1/4” TRS phone jacks, for the addition of various...

  • Page 6: Controls And Settings

    16. AUX / EFX Control 11. Line/Mic Gain Control The AUX control on the AM440 allows the user to send the cor- This controls the sensitivity of the input signal of the Line/Micro- responding signal to the AUX mixing bus, the final level of which phone input.

  • Page 7: Master Section

    Control Room mixing bus for monitoring. program if a new program is not selected within a few seconds. For 29. AUX “to Ctrl” Button (AM440 only) a list of available effects, please ob- When this button is activated, the AUX send signal (the level of serve the Digital Effect Table.

  • Page 8: Specifications

    2/4 as far right as possible. Reference=+6dBu) Master @ unity, channel fader down -86.5 dBu -86.5 dBu Master @ unity, channel fader @ unity -84 dBu -84 dBu S/N ratio, ref to +4 >90 dB >90 dB AM440 / AM440D...
  • Page 9 220~240VAC, 50/60Hz 220~240VAC, 50/60Hz Weight 1.7kg (3.75 lbs) 1.72 kg (3.78 lbs) Dimensions (WxHxD) 242 x 55 x 225mm 242 x 55 x 225mm (9.5” x 2.16” x 8.86”) (9.5” x 2.16” x 8.86”) AM440 / AM440D...

  • Page 11: Introducción

    Gracias por elegir una de las muchas mezcladoras compactas 1. Asegúrese que todas las energías en su mezcladora estén de calidad de Phonic. Las Mezcladoras Compactas AM440 apagadas. Para estar seguro totalmente, el suministro de y AM440D – diseñadas por ingenieros ingeniosos que han energía no debería estar conectado a la unidad.

  • Page 12: Haciendo Conexiones

    (dependiendo de sus configuraciones deseadas), a la mezcladora. La señal enviada desde estas salidas es alimentada de control de envío AUX en AM440 y de Procesador de Efecto Digital en AM440D. 5. Audífonos Este puerto de salida estéreo es para utilizarse con auriculares,...

  • Page 13: Controles Y Configuraciones

    CONTROLES Y CONFIGURACIONES 16. Control AUX/EFX El control AUX en AM440 permite al usuario enviar la señal Controles de Canal correspondiente a bus de mezcla AUX, su nivel final es controlado por el control de Envío AUX en el panel de mezcla 11.

  • Page 14: Sección De Efecto Digital

    Sección de Efecto Digital 27. Control de Envío AUX (AM440 solamente) Este control ajusta el nivel final de bus de mezcla AUX (como (AM440D solamente) tomado desde los controles AUX en cada tira de canal), el audio de cual es enviado a la salida de Envío AUX (y enviado a 21.

  • Page 15: Especificaciones

    Canales 1 – 4 ganancia de unidad; EQ plana; todos los canales en mezcla principal; canales 1/3 lo más izq. posible, canales 2/4 lo más der. posible. Referencia=+6dBu) Maestro @ unidad, fader de canal bajo -86.5 dBu -86.5 dBu AM440 / AM440D...
  • Page 16 Procesador de Efectos 100 efectos con control de tap delay Requerimiento de Energía (suministro de energía 100VAC, 120VAC, 100VAC, 120VAC, externo, depende de la región) 220~240VAC, 50/60Hz 220~240VAC, 50/60Hz Peso 1.7kg (3.75 lbs) 1.72 kg (3.78 lbs) AM440 / AM440D...
  • Page 17 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...
  • Page 18 2. 只接入唯一的输入设备时,声道设置的传输信号为纯正. • 高保真超低噪音 3. 将声道控制设定在0dBu. • 4路单声道麦克风/高电平声道 4. 测试声道,保证输入讯号与输出讯号相符. • 4路立体声道 5. 设置增益,保证电平表的显示值在0dBu浮动. • 每声道AUX/EFX输出 6. 声道设置已完成. • 单通道设有75Hz低通滤波器 7. 可按此法设置其它声道. • 单通道附3段EQ • 麦克风声道供有+48V幻象电源 • 控制室/耳机声源矩阵 • 单独监听每声道的EFX/AUX 输出选听开关 • 平衡主控制输出附有60mm衰减控制 AM440D独有功能 • 32/42-bit数字信号处理器,附有100种效果节拍延时和声调测试 • 单独的效果通道控制 AM440 / AM440D...
  • Page 19 此 立 体 输 出 端 子 适 用 于 耳 机 , 可 监 听 混 音 . 耳 机 输 出 的 音 量 由 16. 辅助/效果控制 Phones/Submix控制. AM440的AUX辅助控制可将主混音板上的 AUX Send 调节的最 终信号传送至AUX混音总线.输往 AUX Send 输出的信号可直接 6. Main L和Main R输出...
  • Page 20 确的显示.有效的使用电平表时,Peak LED灯将时常闪亮. 22. Sig和Clip指示灯 位于数位效果显示区,在效果处理器接受信号时,Sig灯将变亮,当超 33. +48指示器 强信号突然回还前Clip灯将变亮.如果Clip灯频繁闪亮时,请将一个 当幻象电源打开时,此指示灯为亮. 或所有的EFX控制关小,以免信号电平过高. 34. 电源指示器 23. 节目控制 当调音台的电源打开时,此指示灯为亮. 此旋钮用于滚动各种效果.顺时针旋转,可调节较高的节目数值,逆 时针旋转可调节较低的节目数值.按此按钮将用于新功能.选择节 接下来的几页将向您介绍AM系列的应用范例.所举的实例并不能 拍延时效果时,按此按钮可选择延长节拍的时间.多次按此按钮,效 涵盖AM的全部功能,但可为您安装设备带来一定的参考价值.正确 果处理器将记忆最后两次按动间的时间间隔,记录为延长时间,直 的连接麦克风,吉它,电子琴,以及录音设备,信号处理器,功放,音箱, 至下次按钮(即使断电,操作仍将保存).选择节拍延时效果时,数位 将为您在现场演出以及不同场合的表演带来意想不到的效果. 效果显示面板上的小LED灯将以选择间隔闪动. 24. EFX“to Main”控制 此旋钮可调节用于总馈入的输往 Main L 和右混音总线的数位效 果信号. 25. EFX“to Ctrl”控制 此按钮可控制数位效果处理器输往总控制室的用于监听的信号. AM440 / AM440D...
  • Page 21 平衡Mono 麦克风/高电平声道 平衡立体高电平声道 2T 输入 输出 Main L/R 输出 录音输出 控制室 L/R 耳机输出 声道带 效果输出 音场/平衡控制 音量控制 主控制区 耳机音量控制 Main L/R 音量控制 电平表 幻象电源供应 频率响应(麦克风输入至任意输出) 20Hz~60KHz 20Hz~100KHz 串音(1KHz在0dBu,频宽20Hz~20KHz,声 道输入至Main L/R输出 任一声道衰减,其余声道均衰减 噪音20Hz~20KHz;主输出测量频宽,声 道1-4单位增益,EQ平展;所有声道在主 混音,声道1/3于最左端,声道2/4于最 右端.基准=+6dBu 主控制一致,声道衰减 主控制一致,声道衰减一致 S/N比,基准+4 AM440 / AM440D...
  • Page 22 100VAC, 120VAC, 100VAC, 120VAC, 电源供应(外接电源,视地区而定) 220~240VAC, 50/60Hz 220~240VAC, 50/60Hz 重量 1.7kg (3.75 lbs) 1.72 kg (3.78 lbs) 242 x 55 x 225mm 242 x 55 x 225mm 尺寸(WxHxD) (9.5” x 2.16” x 8.86”) (9.5” x 2.16” x 8.86”) AM440 / AM440D...

  • Page 23: Digital Effect Table

    100mS - 2.7S HEAVY PHASER 1 TAP DELAY 100mS - 2.7S HEAVY PHASER 2 TEST TONE FREQUENCY SHAPE WILD PHASER 1 LOW FREQUENCY 100Hz SINEWAVE WILD PHASER 2 MID FREQUENCY 1kHz SINEWAVE HIGH FREQUENCY 10kHz SINEWAVE PINK NOISE 20Hz~20kHz AM440 / AM440D...

  • Page 24: Application

    MONITORES DE 吉它 ESCENARIO 舞台监听 功放 MICRÓFONO VOCAL MONITORES ACTIVOS 麦克风 有源音箱 IZQUIERDO DERECHO 左 右 EFECTOS DE 吉他 GUITARRA 效果器 GRABADORA DE DAT DAT 录音机 REPRODUCTOR DE CD CD 播放器 TECLADO MÁQUINA DE BATERÍA 电子琴 鼓声产生器 AM440 / AM440D...

  • Page 25: Dimensions

    DIMENSIONS DIMENSIONES 尺寸 Both the AM440 and AM440D share the same dimensions. Ambos AM440 y AM440D comparten las mismas dimensiones. AM440与AM440D尺寸相同 measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas. 尺寸是以毫米mm/英寸inch表示。 AM440 / AM440D...

  • Page 26: Block Diagrams

    线路图 BLOCK DIAGRAMS DIAGRAMAS DE BLOQUE AM440 AM440 / AM440D...
  • Page 27 AM440D AM440 / AM440D...
  • Page 28 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
