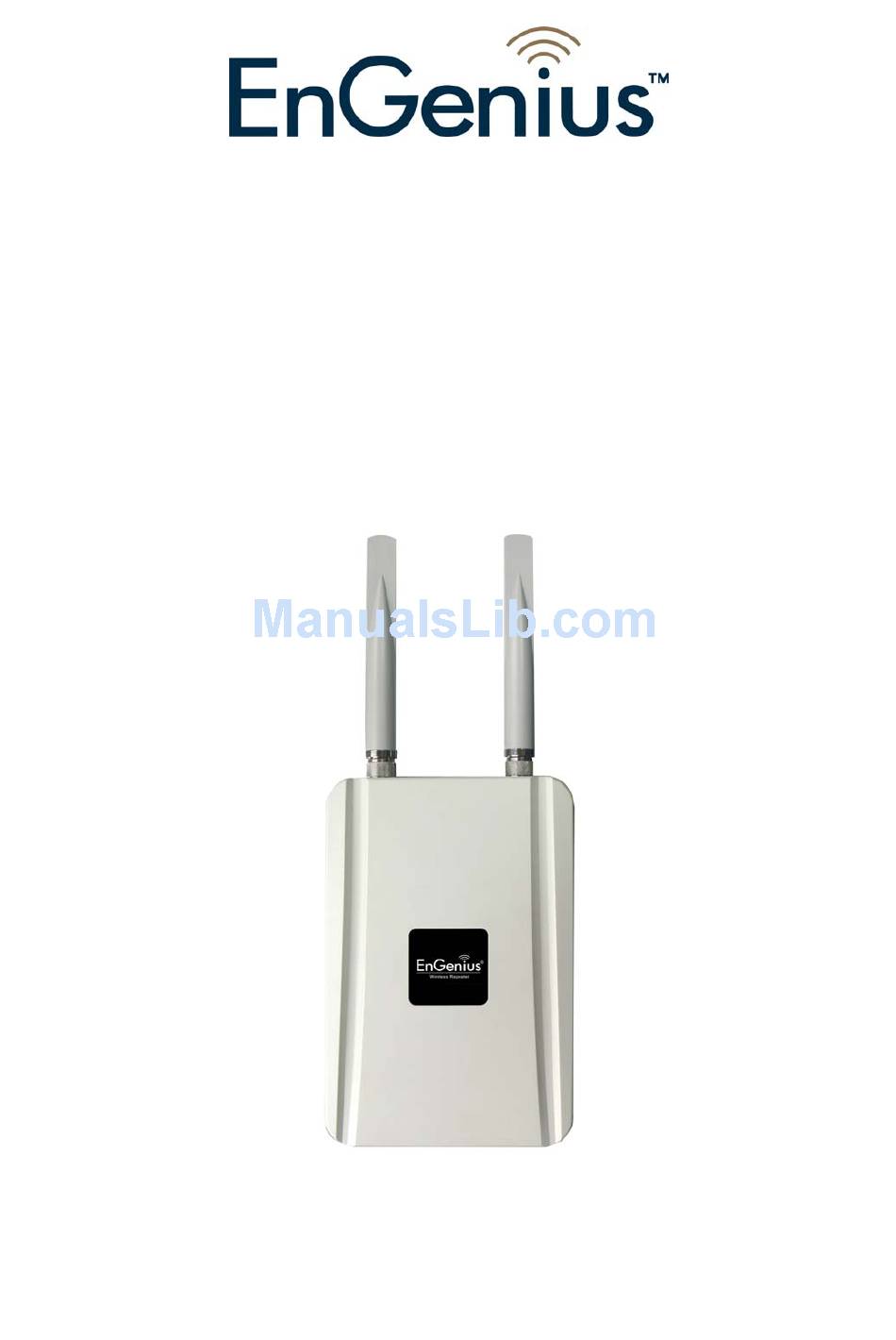

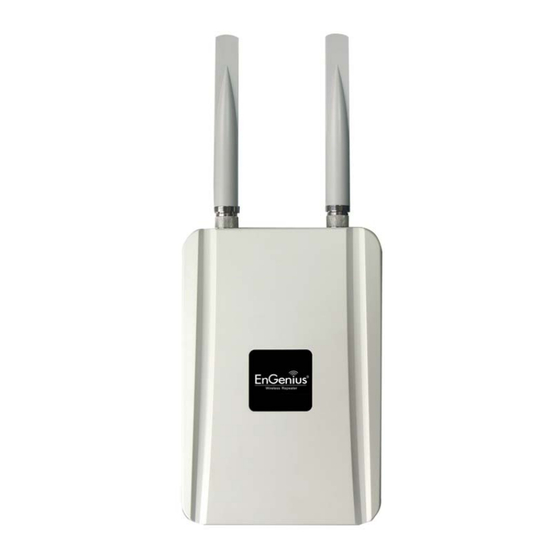

  • Page 1   EOR7550  Dual Radio Multi‐Function Repeater User’s Manual                                                V1.0...

  • Page 2: Table Of Contents

    Table of Content    1.  Introduction ..........................1  1.1.  Features..........................1  1.2.  Package Contents ......................2  1.3.  System Requirement ......................2  1.4.  Applications........................2  2.  Modes ............................5  2.1.  AP .............................5  2.2.  Client Bridge ........................6  2.3.  Client Router ........................6  2.4.  WDS Bridge ........................6  2.5.  WDS Repeater ........................6  2.6.  Universal Repeater (AP) ....................6  3.  Understanding the Hardware.......................7  3.1.  Hardware Installation.......................7  3.2. ...
  • Page 3 4.4.1.  Enable.........................49  4.4.2.  DMZ........................49  4.4.3.  DoS ........................49  4.4.4.  MAC Filter ......................50  4.4.5.  IP Filter .......................50  4.4.6.  URL Filter......................51  4.5.  Advanced........................52  4.5.1.  NAT ........................52  4.5.2.  Port Mapping .....................52  4.5.3.  Port Forwarding ....................53  4.5.4.  Port Triggering....................54  4.5.5.  ALG ........................55  4.5.6.  UPnP........................55  4.5.7.  QoS ........................56  4.5.8.  Static Routing .....................58  4.5.9.  Dynamic Routing ....................59 ...
  • Page 4   Revision History  Version  Date  Notes  1.0  January, 08, 2009  Initial Version   ...

  • Page 5: Introduction

    1. Introduction  EOR7550  equips  with  two  powerful  independent  RF  interfaces  which  support  802.11a/b/g  and  802.11b/g/n. With certified IP‐65 protection, it is designed to deliver high reliability under harsh  outdoor environment.    Built‐in advanced multi‐functions provide flexibility in constructing scalable WiFi networks for all  possible  applications.  With  two  individual  interfaces,  each  can  be  configured  into  6  different  modes with maximum of 18 combinations. With 802.11n support, EOR7550 offers bandwidth up  to  300Mbps  to  accommodate  heavy  traffic  services  such  as  multimedia  streaming.  Establishing ...

  • Page 6: Package Contents

      Management  Firmware Upgrade    Upgrading firmware via web browser, setting are reserved after  upgrade  Reset & Backup    Reset to factory default. User can export all setting into a file via WEB  MIB    MIB I, MIB II(RFC1213) and private MIB  SNMP V1, V2c    1.2.   Package Contents  1 x Dual Radio Multi‐Function Repeater (EOR7550)  1 x PoE injector with Power Adapter  1 x Wall Mounting kit  1 x 1.8m Grounding Cable  1 x CD with User’s Manual  1 x QIG 1.3.   System Requirement  The following are the minimum system requirements in order configure the device.    → PC/AT compatible computer with an Ethernet interface.  → Operating system that supports HTTP web‐browser 1.4.   Applications  EOR7550 provides 18 operation modes for different applications in different environment.  (1)   Radio1  Radio2  Radio1 ...
  • Page 7 SSID2    LAN  WAN    EOR7550  are  easy  to  install  and  highly  efficient.  The  following  list  describes  some  of  the  many  applications made possible through the power and flexibility of wireless LANs:  Difficult‐to‐wire environments  There are many situations where wires cannot be laid easily. Historic buildings, older buildings,  open  areas  and  across  busy  streets  make  the  installation  of  LANs  either  impossible  or  very  expensive. ...
  • Page 8 SOHO users need a cost‐effective, easy and quick installation of a small network.   Wireless extensions to Ethernet networks  Network  managers  in  dynamic  environments  can  minimize  the  overhead  caused  by  moves,  extensions to networks, and other changes with wireless LANs.   Wired LAN backup  Network  managers  implement  wireless  LANs  to  provide  backup  for  mission‐critical  applications  running on wired networks.   Training/Educational facilities  Training sites at corporations and students at universities use wireless connectivity to ease access  to information, information exchanges, and learning.         ...

  • Page 9: Modes

    2. Modes    EOR7550 provides 2 separate radio channels for wider service area. Each of these 2 radio channels  can be configured as different function mode separately. The device allows you to configure into  different  modes  for  different  purposes  in  your  network  infrastructure.  Each  of  these  modes  will  have  different  setting.  You  are  allowed  to  configure  your  radio  channel  freely  with  the  following  combination.      EOR7550  Radio1(11a/b/g)  Concurrent Modes ...

  • Page 10: Client Bridge

    2.2. Client Bridge  When in Client Bridge, EOR7550 will associate with nearby AP and sees the network device  combination as a standard mobile unit (MU). The access point then forms a wireless bridge  between the wired LAN and clients through EOR7550.  2.3. Client Router  As Client Bridge mode, this allows your device to function as Client Bridge and Router as well. The  device connection map can refer to 2.2 Client Bridge.    2.4. WDS Bridge  WDS (Wireless Distribution System) allows AP to communicate with one another wirelessly. This  capability is critical in providing a seamless experience for roaming clients and for managing  multiple wireless networks.  2.5. WDS Repeater  WDS (Wireless Distribution System) Repeater is not only an extended device, but also provides a  wireless application for other wireless clients.  2.6. Universal Repeater (AP)  Repeater is used to regenerate or replicate signals that are weakened or distorted by transmission  over long distances and through areas with high levels of electromagnetic interference (EMI).  Universal Repeater (AP) mode on one radio channel is usually configured along with Universal  Repeater (STA) mode on another radio channel.    2.7. Universal Repeater (STA)  Universal Repeater (STA) mode allows your device to operate as a client. This is usually configured  with Universal Repeater (AP) on another channel.           ...

  • Page 11: Understanding The Hardware

    3. Understanding the Hardware  3.1. Hardware Installation  1. Place the unit in an appropriate location after conducting a site survey.  2. Plug one end of the Ethernet cable into the Network port of the PoE injector and another end  into your PC/Notebook.    3. Plug one end of another Ethernet cable to AP/Bridge port of the PoE injector and the other end  into you cable/DSL modem (Internet)  4. Insert the DC‐inlet of the power adapter into the 48V port of the PoE injector and the other  end into the power socket on the wall.    5. This diagram depicts the hardware configuration          3.2. IP Address Configuration  The default IP address of the device is 192.168.1.2. In order to log into this device, you must first  configure the TCP/IP settings of your PC/Notebook.      1. In the control panel, double click Network Connections and then double click on the connection  of your Network Interface Card (NIC). You will then see the following screen.    2. Select Internet Protocol (TCP/IP) and then click on the Properties button. This will allow you to  configure the TCP/IP settings of your PC/Notebook.  3. Select Use the following IP Address radio button and then enter the IP address (192.168.1.21)  and subnet mask (255.255.255.0). Ensure that the IP address and subnet mask are on the same  subnet as the device.    4. Click on the OK button to close this window, and once again to close LAN properties window.   ...

  • Page 12: Web Configuration

    4. Web Configuration  4.1. System  4.1.1. Operation Mode  You are allowed to configure your device into different modes for different purposes (Please see  Chapter 2).    1. To start configuration, press Reset to purge the default setting.    2. All 3 drop down fields will be reset for new configuration.    3. Refers to table in Chapter 2 for further configuration.     ...

  • Page 13: Status

    4.1.2. Status   ...

  • Page 14: Dhcp

    4.1.3. DHCP      DHCP Configuration Menu only shows when device is in Client Router mode.    4.1.4. Schedule   ...

  • Page 15: Event Log

    4.1.5. Event Log   ...

  • Page 16: Monitor

    4.1.6. Monitor       ...

  • Page 17: Wireless

    4.2. Wireless    EOR7550 provides 2 separate Radio Channel which allows you configuring your device into  different separate modes. Each Radio Channel can be configured separately with different  configuration menu.    4.2.1. AP  4.2.1.1. Status   ...
  • Page 18 4.2.1.2. Basic    Band: Configure the device into different wireless modes.    2.4 GHz (802.11b/g)  5 GHz (802.11a)  2.4 GHz (802.11b)  2.4 GHz (802.11g)  Enabled SSID#: The device allows you to add up to 4 unique SSID  ESSID#: Description of each configured SSID  Channel: Channel selection. This will vary based on selected Band.   ...
  • Page 19 4.2.1.3. Advanced    Fragment  Threshold:  Packets  over  the  specified  size  will  be  fragmented  in  order  to  improve  performance  on  noisy  networks.  Specify  a  value  between  256  and  2346.  The  default value is 2346.  RTS Threshold: Packets over the specified size will use the RTS/CTS mechanism to maintain  performance  in  noisy  networks  and  preventing  hidden  nodes  from  degrading  the  performance. Specify a value between 0 and 2347. The default value is 2347. ...
  • Page 20 CTS Protection: CTS (Clear to Send) can be always enabled, auto, or disabled. By enabled  CTS,  the  Access  Point  and  clients  will  wait  for  a  ‘clear’  signal  before  transmitting.  It  is  recommended to select auto.  Tx  Power: You may control the transmit output power of the device by selecting a value  from the drop‐down list. This feature can be helpful in restricting the coverage area of the  wireless network .  4.2.1.4. Security  Encryption: Disabled   ...
  • Page 21 Encryption: WEP    ESSID  Selection:  As  this  device  supports  multiple  SSIDs,  it  is  possible  to  configure  a  different security mode for each SSID (profile). Select an SSID from the drop‐down list.    Broadcast  SSID:  Select  Enable  or  Disable  from  the  drop‐down  list.  This  is  the  SSID  broadcast  feature.  When  this  option  is  set  to  Enable,  your  wireless  network  name  is  broadcast ...
  • Page 22 authentication  encrypts  the  challenge  text  and  sends  it  back  to  the  access  point.  If  the  challenge  text  is  encrypted  correctly,  the  access  point  allows  the  requesting  device  to  authenticate.  It  is  recommended  to  select  Auto  if  you  are  not  sure  which  authentication  type is used. ...
  • Page 23 broadcast  to  anyone  within  the  range  of  your  signal.  If  you're  not  using  encryption  then  they  could  connect  to  your  network.  When  this  is  disabled,  you  must  enter  the  Wireless  Network Name (SSID) on the client manually to connect to the network.  WMM: Choose to Enable or Disable WMM. This is the Quality of Service (QoS) feature for  prioritizing  voice  and  video  applications.  This  option  can  be  further  configured  in  WMM  under the Wireless drop‐down menu. ...
  • Page 24 Broadcast  SSID:  Select  Enable  or  Disable  from  the  drop‐down  list.  This  is  the  SSID  broadcast  feature.  When  this  option  is  set  to  Enable,  your  wireless  network  name  is  broadcast  to  anyone  within  the  range  of  your  signal.  If  you're  not  using  encryption  then  they ...
  • Page 25 4.2.1.6. Client List    4.2.1.7. VLAN      Only Available in AP mode  Virtual LAN: Choose to Enable or Disable the VLAN features.    SSID1 Tag: Specify the VLAN tag.     ...
  • Page 26 4.2.1.8. WMM    4.2.1.9. Power Saving      Only Available for Radio 2   ...

  • Page 27: Client Bridge

    4.2.2. Client Bridge  4.2.2.1. Status    4.2.2.2. Basic    Radio: To enable/disable radio channel  Band: Configure the device into different wireless modes.  2.4 GHz (802.11b/g)  5 GHz (802.11a)  2.4 GHz (802.11b)  2.4 GHz (802.11g) ...
  • Page 28 Site Survey  Click on the Site Survey button to view a list of Access Points in the area. The Site Survey page  displays information about devices within the 802.11b/g/n frequency. Information such as channel,  SSID, BSSID, encryption, authentication, signal strength, and operating mode are displayed. Select  the desired device and then click on the Add to AP Profile button.    4.2.2.3. Advanced    Fragment  Threshold:  Packets  over  the  specified  size  will  be  fragmented  in  order  to  improve  performance  on  noisy  networks.  Specify  a  value  between  256  and  2346.  The  default value is 2346.      RTS Threshold: Packets over the specified size will use the RTS/CTS mechanism to maintain  performance  in  noisy  networks  and  preventing  hidden  nodes  from  degrading  the  performance. Specify a value between 0 and 2347. The default value is 2347. ...
  • Page 29 Beacon Period: Beacons are packets sent by a wireless Access Point to synchronize wireless  devices.  Specify  a  Beacon  Period  value  between  20  and  1024.  The  default  value  is  set  to  100 milliseconds.    DTIM Period: A DTIM is a countdown informing clients of the next window for listening to  broadcast and multicast messages. When the wireless Access Point has buffered broadcast  or  multicast  messages  for  associated  clients,  it  sends  the  next  DTIM  with  a  DTIM  Period  value.  Wireless  clients  detect  the  beacons  and  awaken  to  receive  the  broadcast  and  multicast messages. The default value is 1. Valid settings are between 1 and 10. ...
  • Page 30 4.2.2.5. WMM   ...

  • Page 31: Client Router

    4.2.3. Client Router  4.2.3.1. Status    4.2.3.2. Basic    Band: Configure the device into different wireless modes.  2.4 GHz (802.11b/g)  5 GHz (802.11a)  2.4 GHz (802.11b)  2.4 GHz (802.11g) ...
  • Page 32 Site Survey  Click on the Site Survey button to view a list of Access Points in the area. The Site Survey page  displays information about devices within the 802.11b/g/n frequency. Information such as channel,  SSID, BSSID, encryption, authentication, signal strength, and operating mode are displayed. Select  the desired device and then click on the Add to AP Profile button.      4.2.3.3. Advanced    Fragment  Threshold:  Packets  over  the  specified  size  will  be  fragmented  in  order  to  improve  performance  on  noisy  networks.  Specify  a  value  between  256  and  2346.  The  default value is 2346.  RTS Threshold: Packets over the specified size will use the RTS/CTS mechanism to maintain  performance  in  noisy  networks  and  preventing  hidden  nodes  from  degrading  the  performance. Specify a value between 0 and 2347. The default value is 2347. ...
  • Page 33 Preamble  Type:  Select  a  short  or  long  preamble.  For  optimum  performance  it  is  recommended to also configure the client device as the same preamble type.   4.2.3.4. AP Profile  This page allows you to configure the profile of the Client Bridge including Security Setting exactly  the same as the Access Point.      4.2.3.5. WMM     ...

  • Page 34: Wds Bridge

    4.2.4. WDS Bridge    You can only connect to the device via Wireless Client  4.2.4.1. Status    4.2.4.2. Basic    Band: Configure the device into different wireless modes.  2.4 GHz (802.11b/g)  5 GHz (802.11a)  2.4 GHz (802.11b) ...
  • Page 35 2.4 GHz (802.11g)  Channel: Channel selection. This will vary based on selected Band.  MAC address 1~4: Specify up to 4 MAC address of the device.    Set Security: Wireless security mode setting.    Security: Disabled    Security: WEP    Key Length: Select a 64‐bit or 128‐bit WEP key length from the drop‐down list.    Key Format: Select a key type from the drop‐down list. 128‐bit encryption requires a longer  key than 64‐bit encryption. Keys are defined by entering in a string in HEX (hexadecimal ‐  using characters 0‐9, A‐F) or ASCII (American Standard Code for Information Interchange ‐  alphanumeric characters) format. ASCII format is provided so you can enter a string that is  easier to remember.  Default Tx Key: You may choose one of your 4 different WEP keys from below.    Encryption Key 1‐4: You may enter four different WEP keys.     ...
  • Page 36 4.2.4.3. Advanced    Fragment  Threshold:  Packets  over  the  specified  size  will  be  fragmented  in  order  to  improve  performance  on  noisy  networks.  Specify  a  value  between  256  and  2346.  The  default value is 2346.  RTS Threshold: Packets over the specified size will use the RTS/CTS mechanism to maintain  performance  in  noisy  networks  and  preventing  hidden  nodes  from  degrading  the  performance. Specify a value between 0 and 2347. The default value is 2347. ...

  • Page 37: Wds Repeater

    CTS Protection: CTS (Clear to Send) can be always enabled, auto, or disabled. By enabled  CTS,  the  Access  Point  and  clients  will  wait  for  a  ‘clear’  signal  before  transmitting.  It  is  recommended to select auto.  Tx  Power: You may control the transmit output power of the device by selecting a value  from the drop‐down list. This feature can be helpful in restricting the coverage area of the  wireless network.     4.2.5. WDS Repeater  4.2.5.1. Status    4.2.5.2. Basic   ...
  • Page 38 Band: Configure the device into different wireless modes.  2.4 GHz (802.11b/g)  5 GHz (802.11a)  2.4 GHz (802.11b)  2.4 GHz (802.11g)  Channel: Channel selection. This will vary based on selected Band.  MAC address 1~4: Specify up to 4 MAC address of the device.    Set Security: Wireless security mode setting.    Security: Disabled    Security: WEP    Key Length: Select a 64‐bit or 128‐bit WEP key length from the drop‐down list.    Key Format: Select a key type from the drop‐down list. 128‐bit encryption requires a longer  key than 64‐bit encryption. Keys are defined by entering in a string in HEX (hexadecimal ‐  using characters 0‐9, A‐F) or ASCII (American Standard Code for Information Interchange ‐  alphanumeric characters) format. ASCII format is provided so you can enter a string that is  easier to remember. ...
  • Page 39 Default Tx Key: You may choose one of your 4 different WEP keys from below.    Encryption Key 1‐4: You may enter four different WEP keys.    4.2.5.3. Advanced    Fragment  Threshold:  Packets  over  the  specified  size  will  be  fragmented  in  order  to  improve  performance  on  noisy  networks.  Specify  a  value  between  256  and  2346.  The  default value is 2346.  RTS Threshold: Packets over the specified size will use the RTS/CTS mechanism to maintain  performance  in  noisy  networks  and  preventing  hidden  nodes  from  degrading  the  performance. Specify a value between 0 and 2347. The default value is 2347. ...

  • Page 40: Universal Repeater (Ap)

    Preamble  Type:  Select  a  short  or  long  preamble.  For  optimum  performance  it  is  recommended to also configure the client device as the same preamble type.  CTS Protection: CTS (Clear to Send) can be always enabled, auto, or disabled. By enabled  CTS,  the  Access  Point  and  clients  will  wait  for  a  ‘clear’  signal  before  transmitting.  It  is  recommended to select auto.  Tx  Power: You may control the transmit output power of the device by selecting a value  from the drop‐down list. This feature can be helpful in restricting the coverage area of the  wireless network.   4.2.6. Universal Repeater (AP)  4.2.6.1. Status   ...
  • Page 41 2.4 GHz (802.11b)  2.4 GHz (802.11g)  Enabled SSID#: The device allows you to add up to 4 unique SSID  ESSID#: Description of each configured SSID  Channel: Channel selection. This will vary based on selected Band.  4.2.6.3. Advanced    Fragment  Threshold:  Packets  over  the  specified  size  will  be  fragmented  in  order  to  improve  performance  on  noisy  networks.  Specify  a  value  between  256  and  2346.  The  default value is 2346.  RTS Threshold: Packets over the specified size will use the RTS/CTS mechanism to maintain  performance  in  noisy  networks  and  preventing  hidden  nodes  from  degrading  the  performance. Specify a value between 0 and 2347. The default value is 2347. ...
  • Page 42 Data  rate:  You  may  select  a  data  rate  from  the  drop‐down  list,  however,  it  is  recommended to select auto. This is also known as auto‐fallback.    Preamble  Type:  Select  a  short  or  long  preamble.  For  optimum  performance  it  is  recommended to also configure the client device as the same preamble type.  CTS Protection: CTS (Clear to Send) can be always enabled, auto, or disabled. By enabled  CTS,  the  Access  Point  and  clients  will  wait  for  a  ‘clear’  signal  before  transmitting.  It  is  recommended to select auto. ...
  • Page 43 Encryption: WEP    ESSID  Selection:  As  this  device  supports  multiple  SSIDs,  it  is  possible  to  configure  a  different security mode for each SSID (profile). Select an SSID from the drop‐down list.    Broadcast  SSID:  Select  Enable  or  Disable  from  the  drop‐down  list.  This  is  the  SSID  broadcast  feature.  When  this  option  is  set  to  Enable,  your  wireless  network  name  is  broadcast ...
  • Page 44 authentication  encrypts  the  challenge  text  and  sends  it  back  to  the  access  point.  If  the  challenge  text  is  encrypted  correctly,  the  access  point  allows  the  requesting  device  to  authenticate.  It  is  recommended  to  select  Auto  if  you  are  not  sure  which  authentication  type is used. ...
  • Page 45 they  could  connect  to  your  network.  When  this  is  disabled,  you  must  enter  the  Wireless  Network Name (SSID) on the client manually to connect to the network.  WMM: Choose to Enable or Disable WMM. This is the Quality of Service (QoS) feature for  prioritizing  voice  and  video  applications.  This  option  can  be  further  configured  in  WMM  under the Wireless drop‐down menu.    Encryption: Select WPA pre‐shared key from the drop‐down list.    WPA Type: Select TKIP, AES, or WPA2 Mixed. The encryption algorithm used to secure the  data  communication.  TKIP  (Temporal  Key  Integrity  Protocol)  provides  per‐packet  key  generation ...
  • Page 46 Broadcast  SSID:  Select  Enable  or  Disable  from  the  drop‐down  list.  This  is  the  SSID  broadcast  feature.  When  this  option  is  set  to  Enable,  your  wireless  network  name  is  broadcast  to  anyone  within  the  range  of  your  signal.  If  you're  not  using  encryption  then  they ...
  • Page 47 4.2.6.6. Client List    4.2.6.7. WMM   ...

  • Page 48: Universal Repeater (Sta)

    4.2.7. Universal Repeater (STA)  4.2.7.1. Status    4.2.7.2. Basic    Band: Configure the device into different wireless modes.  2.4 GHz (802.11b/g)  5 GHz (802.11a)  2.4 GHz (802.11b)  2.4 GHz (802.11g)  ...
  • Page 49 Site Survey  Click  on  the  Site  Survey  button  to  view  a  list  of  Access  Points  in  the  area.  The  Site  Survey  page  displays information about devices within the 802.11b/g/n frequency. Information such as channel,  SSID, BSSID, encryption, authentication, signal strength, and operating mode are displayed. Select  the desired device and then click on the Add to AP Profile button.      4.2.7.3. Advanced    Fragment  Threshold:  Packets  over  the  specified  size  will  be  fragmented  in  order  to  improve ...
  • Page 50 Preamble  Type:  Select  a  short  or  long  preamble.  For  optimum  performance  it  is  recommended to also configure the client device as the same preamble type.   4.2.7.4. AP Profile    4.2.7.5. WMM   ...

  • Page 51: Network

    4.3. Network  4.3.1. Status    4.3.2. LAN    Bridge Type: Select Static IP or Dynamic IP from the drop‐down list. If you select Static IP,  you  will  be  required  to specify  an  IP  address  and  subnet  mask.  If  Dynamic  IP  is  selected,  then the IP address is received automatically from the external DHCP server.  IP Address: Specify an IP address.  IP Subnet Mask: Specify a subnet mask for the IP address.  802.1d Spanning Tree: Select Enable or Disable from the drop‐down list. Enabling spanning  tree will avoid redundant data loops.  ...

  • Page 52: Wan

    4.3.3. WAN      Only shows when device is in WAN Interface  Login Method: Configure different connection methods with WAN.  Static IP Address  Dynamic IP Address  PPP over Ethernet  PPTP  Hostname: Specify the host name of your services  MAC address: Specify MAC address over WAN  Interface: WAN    ...

  • Page 53: Firewall

    4.4. Firewall    Only shows when device is in AP or CR modes with WAN Interface enabled.    4.4.1. Enable    4.4.2. DMZ    4.4.3. DoS   ...

  • Page 54: Mac Filter

    4.4.4. MAC Filter    4.4.5. IP Filter   ...

  • Page 55: Url Filter

    Description: Description of IP Filtering item  Protocol: Type of Protocols  Both  TCP  UDP  Local IP Address: Local IP address range  Remote port range: Remote port number range   4.4.6. URL Filter     ...

  • Page 56: Advanced

    4.5. Advanced  4.5.1. NAT  This allows you to enable/disable NAT service of the device.      4.5.2. Port Mapping    Description: Description of Port Mapping item.    Local IP: Source IP to be mapped.   ...

  • Page 57: Port Forwarding

    Protocol: Protocol type.    Both  TCP  UDP  Remote Port Range: Source Port number to be mapped.   4.5.3. Port Forwarding    Description: Description of Port Forwarding item.  Local IP: Source IP to be forwarded.    Protocol: Protocol type  Both  TCP  UDP  Local Port: Source Port Number to be forwarded.    Forwarded Port: Destination Port Number forwarding to.     ...

  • Page 58: Port Triggering

    4.5.4. Port Triggering   ...

  • Page 59: Alg

    4.5.5. ALG    4.5.6. UPnP   ...

  • Page 60: Qos

    4.5.7. QoS    Priority Queue   ...
  • Page 61   Bandwidth Allocation    Type: Type of traffics to be monitored.  Download  Upload  Both  Local IP range: Destination IP Range.    Protocol: Protocol type to be monitored.    All  TCP  UDP  SMTP  HTTP  POP3 ...

  • Page 62: Static Routing

    FTP  Remote port range: Source Port Number range  Policy: The policy rules for QoS service.    Min  Max  Rate(bps):    FULL  32M  13M  8M  4M  2M  1M  512K  256K  128K   4.5.8. Static Routing    Destination LAN IP: Destination IP address  Subnet Mask: Destination subnet mask  Default Gateway: Destination default gateway  ...

  • Page 63: Dynamic Routing

    4.5.9. Dynamic Routing    4.5.10. Routing Table  Providing an overview of current Routing table.   ...

  • Page 64: Management

    4.6. Management  4.6.1. Admin  Change current login password of the device. It is recommended to change the default password  for security reasons.        4.6.2. SNMP  Allows you to assign the contact details, location, community name and trap settings for SNMP.  This is a networking management protocol used to monitor network‐attached devices. SNMP  allows messages (called protocol data units) to be sent to various parts of a network. Upon  receiving these messages, SNMP‐compatible devices (called agents) return data stored in their  Management Information Bases. ...

  • Page 65: Firmware

      SNMP Active: Choose to enable or disable the SNMP feature.  SNMP Version: You may select a specific version or select All from the drop‐down list.    Read  Community  Name:  Specify  the  password  for  access  the  SNMP  community  for  read  only access.    Set  Community  Name:  Specify  the  password  for  access  to  the  SNMP  community  with  read/write access.    System Location: Specify the location of the device.  System Contact: Specify the contact details of the device.  Trap Active: Choose to enable or disable the SNMP trapping feature. .  Trap Manager IP: Specify the password for the SNMP trap community.  Trap Community: Specify the name of SNMP trap community.    4.6.3.

  • Page 66: Configure

          Ensure that you have downloaded the appropriate firmware from the vendor’s website.    Connect the device to your PC using an Ethernet cable, as the firmware cannot be    upgraded with wireless interface.    4.6.4. Configure  This allows you to restore to factory default setting or backup/restore your current setting.      4.6.5. Reset  This will only reset you devices with current configuration unaffected.   ...
  • Page 67          ...

  • Page 68: Tools

    4.7. Tools  4.7.1. Time Setting  This feature allows you to configure, update, and maintain the correct time on the device’s  internal system clock as well as configure the time zone. The date and time of the device can be  configured manually or by synchronizing with a time server.        If the device losses power for any reason, it will not be able to keep its clock running, and will  not display the correct time once the device has been restarted. Therefore, you must re‐enter the  correct date and time.          Time Zone: Select time zone.      NTP Time Server: Specify the NTP server’s IP address for time synchronization.  Daylight Saving: To enable daylight savings time.    4.7.2. DDNS  DDNS allows you to create a hostname that points to your dynamic IP or static IP address or URL.  The devices allows you redirecting the traffic to a specific DDNS providers for dynamic domain  name routing.     ...

  • Page 69: Diagnosis

      Dynamic DNS: To enable/disable the DDNS service  Server Address: List of DDNS Service providers  3322  DHS  DynDNS  ZoneEdit  CyberGate  Host Name: Host name to be redirected  Username: User name for DDNS Service providers  Password: Password for DDNS Service providers   4.7.3. Diagnosis  Check whether a network destination is reachable with ping service.     ...
  • Page 70      ...

  • Page 71: Logout

    4.8. Logout  Logout will let user leave the GUI.       ...

  • Page 72: Appendix A - Specifications

    Appendix A –  SPECIFICATIONS  Hardware Specification  MCU  Ralink RT2880  RF  Atheros AR5414 (Radio1) + Ralink RT2820 (Radio2)  Memory  32MB SDRAM  Flash  8MB  Physical Interface  One 10/100 Fast Ethernet RJ‐45  One Reset Button  Power Requirements  Power over Ethernet, 48V DC/0.375A  Regulation Certifications  FCC Part 15/UL, ETSI 300/328/CE  RF Specification  802.11a  Frequency Band  4.92 ~ 5.08 GHz  5.15 ~ 5.35GHz,    5.47 ~ 5.725GHz, 5.725~5.825GHz  802.11b/g/n  U.S., Europe and Japan product covering 2.400 to 2.484 GHz,  programmable for different country regulations   OFDM = BPSK, QPSK, 16‐QAM, 64‐QAM  Modulation Technology  DSSS = DBPSK, DQPSK, CCK   Operating Channels  802.11a  US/Canada:12 non‐overlapping channel (5.15~5.35GHz, 5.725~5.825GHz)  Europe:19 non‐overlapping channel (5.15~5.35GHz, 5.47~5.825GHz)  Japan:4 non‐overlapping channel (5.15~5.25GHz)  China:5 non‐overlapping channel (5.725~5.85GHz)  802.11b/g  11 for North America, 14 for Japan, 13 for Europe  ...
  • Page 73 IEEE802.11a  25dBm@36Mbps  IEEE802.11a  25dBm@36Mbps  23dBm@48Mbps  23dBm@48Mbps  21dBm@54Mbps  21dBm@54Mbps  27dBm@6~24Mbps  27dBm@6~24Mbps  5.725~5.825 GHz  25dBm@36Mbps  5.725~5.825 GHz  25dBm@36Mbps  IEEE802.11a  23dBm@48Mbps  IEEE802.11a  23dBm@48Mbps  21dBm@54Mbps  21dBm@54Mbps  27dBm@6~24Mbps  27dBm@6~24Mbps  2.412~2.462 GHz  25dBm@36Mbps  2.412~2.462 GHz  25dBm@36Mbps  IEEE802.11g  24dBm@48Mbps  IEEE802.11g  24dBm@48Mbps  23dBm@54Mbps  23dBm@54Mbps  2.412~2.462 GHz  2.412~2.462 GHz  28dBm@1~11Mbps  28dBm@1~11Mbps  IEEE802.11b  IEEE802.11b    Radio 2 (WLAN2)  FCC ...
  • Page 74 RFC 2865,2866 RADIUS  Operation Mode  18 modes      EOR7550  Radio1(11a/b/g)  Radio2  WDS  WDS  AP  CB  CR  UR(AP)  UR(STA)  Disable  (11/b/g/n)  Bridge  Repeater  O  O  O  O  O  O  AP  X  X  (LAN/WAN)  (LAN/WAN)  (LAN)  (LAN)  (LAN/WAN)  (LAN/WAN)  O  O  CB  X  X  X ...
  • Page 75 14  117  243  130  270  15  130  270  144.4  300    ‐ Distance Control (802.1x Ack timeout) for Radio2  ‐ Signal Strength indication using LEDs  ‐ Bandwidth Selection   Security  Authentication:    ‐ 802.11i (WPA, WPA2)  ‐ 802.1x (including EAP‐TLS/TTLS)  IEEE 802.1x Supplicant support in CB mode  Encryption: Open, WEP‐64/128, TKIP, AES  MAC address access control list  MSSID Support in client access mode  Hide SSID in beacons  User isolation  MAC address Filtering  NAT in Client Router mode  Multiple SSID (4 SSID)   QoS  WMM  Management  Configuration  Web‐based configuration (HTTP)/Telnet  Firmware Upgrade  Upgrade firmware via web browser  Fix latest setting parameter when firmware upgrading  Administrator Setting  Administrator password can be changed  System monitoring ...

  • Page 76: Appendix B - Fcc Interference Statement

    Appendix B –    FCC INTERFERENCE STATEMENT Federal Communication Commission Interference Statement    This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of  the  FCC  Rules.    These  limits  are  designed  to  provide  reasonable  protection  against  harmful  interference  in  a  residential installation.    This equipment generates uses and can radiate radio frequency energy and, if not installed  and used  in  accordance  with  the  instructions,  may cause  harmful  interference  to  radio  communications.    However,  there ...
  • Page 77            ...
