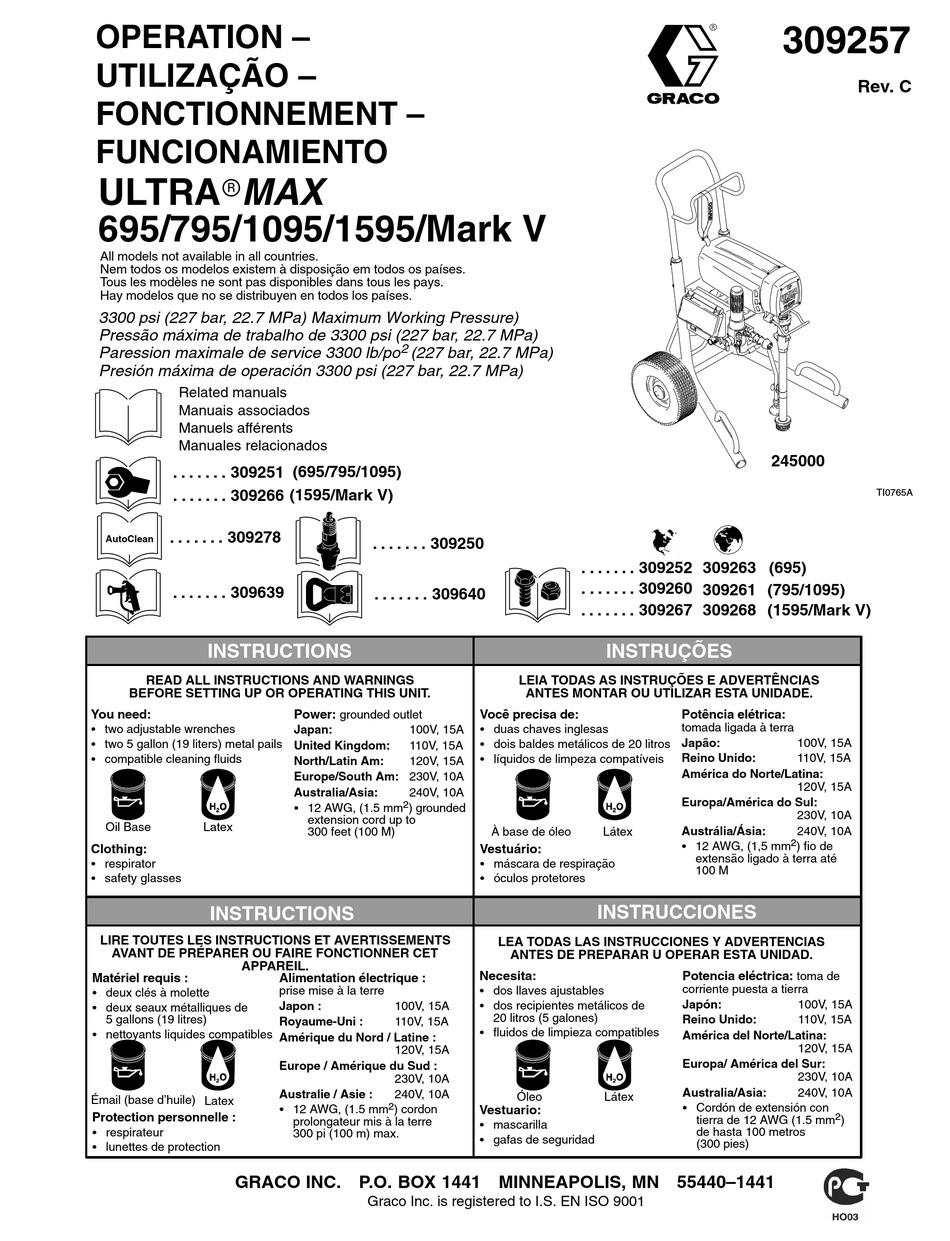

OPERATION –
UTILIZAÇÃO –
FONCTIONNEMENT –
FUNCIONAMIENTO
ULTRArMAX
695/795/1095/1595/Mark V
All models not available in all countries.
Nem todos os modelos existem à disposição em todos os países.
Tous les modèles ne sont pas disponibles dans tous les pays.
Hay modelos que no se distribuyen en todos los países.
3300 psi (227 bar, 22.7 MPa) Maximum Working Pressure)
Pressão máxima de trabalho de 3300 psi (227 bar, 22.7 MPa)
Paression maximale de service 3300 lb/po
Presión máxima de operación 3300 psi (227 bar, 22.7 MPa)
Related manuals
Manuais associados
Manuels afférents
Manuales relacionados
. . . . . . .
309251
. . . . . . .
309266
. . . . . . .
309278
AutoClean
. . . . . . .
309639
INSTRUCTIONS
READ ALL INSTRUCTIONS AND WARNINGS
BEFORE SETTING UP OR OPERATING THIS UNIT.
You need:
S two adjustable wrenches
S two 5 gallon (19 liters) metal pails
S compatible cleaning fluids
Oil Base
Latex
Clothing:
S respirator
S safety glasses
INSTRUCTIONS
LIRE TOUTES LES INSTRUCTIONS ET AVERTISSEMENTS
AVANT DE PRÉPARER OU FAIRE FONCTIONNER CET
APPAREIL.
Matériel requis :
S deux clés à molette
S deux seaux métalliques de
5 gallons (19 litres)
S nettoyants liquides compatibles
Émail (base d'huile)
Latex
Protection personnelle :
S respirateur
S lunettes de protection
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441
2
(227 bar, 22.7 MPa)
(695/795/1095)
(1595/Mark V)
. . . . . . .
309250
. . . . . . .
309640
Power:
grounded outlet
Japan:
100V, 15A
United Kingdom:
110V, 15A
North/Latin Am:
120V, 15A
Europe/South Am: 230V, 10A
Australia/Asia:
240V, 10A
S 12 AWG, (1.5 mm
2
) grounded
extension cord up to
300 feet (100 M)
Alimentation électrique :
prise mise à la terre
Japon :
100V, 15A
Royaume-Uni :
110V, 15A
Amérique du Nord / Latine :
120V, 15A
Europe / Amérique du Sud :
230V, 10A
Australie / Asie :
240V, 10A
S 12 AWG, (1.5 mm
2
) cordon
prolongateur mis à la terre
300 pi (100 m) max.
Graco Inc. is registered to I.S. EN ISO 9001
. . . . . . .
309252
. . . . . . .
309260
. . . . . . .
309267
INSTRUÇÕES
LEIA TODAS AS INSTRUÇÕES E ADVERTÊNCIAS
ANTES MONTAR OU UTILIZAR ESTA UNIDADE.
Você precisa de:
S duas chaves inglesas
S dois baldes metálicos de 20 litros
S líquidos de limpeza compatíveis
À base de óleo
Látex
Vestuário:
S máscara de respiração
S óculos protetores
INSTRUCCIONES
LEA TODAS LAS INSTRUCCIONES Y ADVERTENCIAS
ANTES DE PREPARAR U OPERAR ESTA UNIDAD.
Necesita:
S dos llaves ajustables
S dos recipientes metálicos de
20 litros (5 galones)
S fluidos de limpieza compatibles
Óleo
Látex
Vestuario:
S mascarilla
S gafas de seguridad
309257
Rev. C
245000
309263
(695)
309261
(795/1095)
309268
(1595/Mark V)
Potência elétrica:
tomada ligada à terra
Japão:
100V, 15A
Reino Unido:
110V, 15A
América do Norte/Latina:
120V, 15A
Europa/América do Sul:
230V, 10A
Austrália/Ásia:
240V, 10A
S 12 AWG, (1,5 mm
2
) fio de
extensão ligado à terra até
100 M
Potencia eléctrica:
toma de
corriente puesta a tierra
Japón:
100V, 15A
Reino Unido:
110V, 15A
América del Norte/Latina:
120V, 15A
Europa/ América del Sur:
230V, 10A
Australia/Asia:
240V, 10A
S Cordón de extensión con
2
tierra de 12 AWG (1.5 mm
)
de hasta 100 metros
(300 pies)
TI0765A
Advertisement
Related Manuals for Graco Ultra Max 309257
Summary of Contents for Graco Ultra Max 309257
- Page 1 OPERATION – UTILIZAÇÃO – FONCTIONNEMENT – FUNCIONAMIENTO ULTRArMAX 695/795/1095/1595/Mark V All models not available in all countries. Nem todos os modelos existem à disposição em todos os países. Tous les modèles ne sont pas disponibles dans tous les pays. Hay modelos que no se distribuyen en todos los países. 3300 psi (227 bar, 22.7 MPa) Maximum Working Pressure) Pressão máxima de trabalho de 3300 psi (227 bar, 22.7 MPa) Paression maximale de service 3300 lb/po...
- Page 2 WARNING Fire and explosion hazard: Solvent and paint fumes can ignite or explode. To help prevent a fire and explosion: DUse only in an extremely well ventilated area. DEliminate all ignition sources; such as pilot lights, cigarettes and plastic drop cloths (static arc hazard). Do not plug or unplug power cords or turn lights on or off in spray area.
- Page 3 CONTROLS / CONTROLES / COMMANDES / CONTROLES CONTROLS / CONTROLES / COMMANDES / CONTROLES *Pressure Display / Indicador de pressão Afficheur de pression / Visor de presión On/Off Switch / Interruptor de ligar e desligar (On/Off) / Interrupteur marche / arrêt / Interruptor de encendido/apagado 15/20 Ampere Switch Interruptor de 15/20 ampères...
- Page 4 STARTUP / PARTIDA / MISE EN ROUTE / PUESTA EN MARCHA Flush with warm, soapy water. Faça a descarga com água morna e sabão dissolvido. Rincer avec de l’eau tiède savonneuse Enjuague con agua tibia con jabón. Flush with mineral spirits. Faça a descarga com álcool mineral.
-
Page 5: Pressure Relief
SPRAY / PULVERIZAÇÃO / PULVÉRISATION / PULVERIZACIÓN WARNING MISE EN GARDE ADVERTENCIA ADVERTÊNCIA CLEAR CLOG / DESOBSTRUÇÃO / DÉCRASSEMENT / DESTAPE WARNING MISE EN GARDE ADVERTENCIA ADVERTÊNCIA CHANGE PAINT / TROCA DE TINTA CHANGEMENT DE PEINTURE / CAMBIE PINTURA Pressure Relief Alívio de pressão Décharge de pression Alivio de la presión... - Page 6 SHUTDOWN / AFZETTEN / ARRÊT / GERÄT ABSCHALTEN AutoCleant 309278 Pressure Relief Alívio de pressão Décharge de pression Alivio de 3–22 la presión FLUSH Pressure Relief Alívio de pressão Décharge de pression Alivio de la presión Flush Descarga Vidange Enjuague FLUSH DESCARGA VIDANGE...
- Page 7 DISPLAY ERROR CODES (Not available on all sprayers) High pressure limit Transducer fault High line voltage High current Motor overheated > 2000 psi in Timer Mode Low line voltage Turn power OFF/ON to reset Gire a potencia OFF/ON para a restauração Tournez la puissance OFF/ON à...
- Page 8 GRACO MAKES NO WARRANTY, AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT MANUFACTURED BY GRACO. These items sold, but not manufactured by Graco (such as electric motors, switches, hose, etc.), are subject to the warranty, if any, of their manufacturer.
