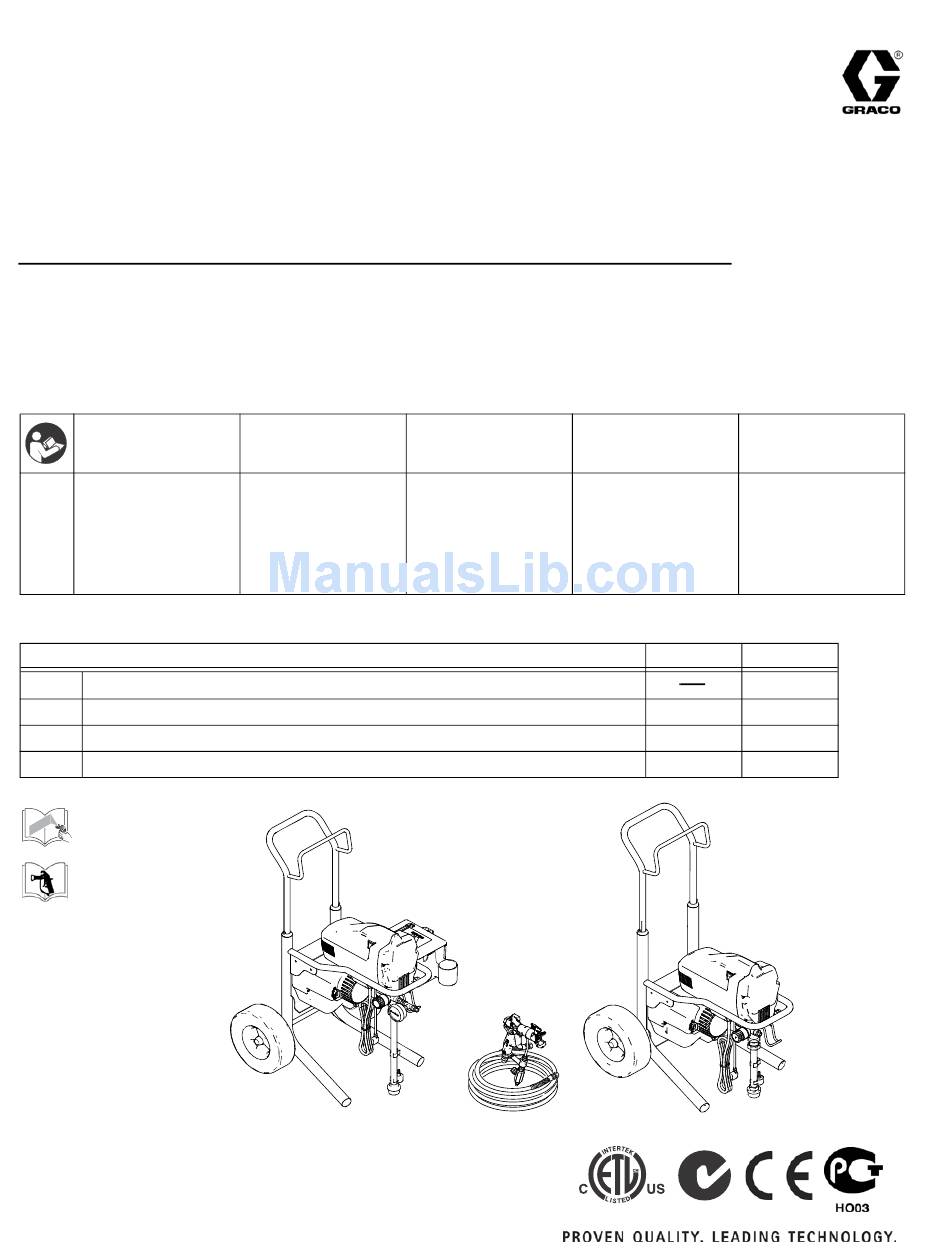

Operation / Fonctionnement / Funcionamiento / Bediening / Betrieb
™
FinishPro
290
Airless/Air-Assisted Sprayer
Pulvérisateur sans/avec air comprimé
Pulverizador sin aire/asistido por aire
Airless/air-assisted spuitapparaat
Airless-/luftunterstütztes Spritzgerät
- For the application of architectural paint and coatings - / - Pour l'application de peintures et revêtements architecturaux - /
- Para la aplicación de pinturas y revestimientos con fines arquitectónicos - / - Voor het spuiten en aanbrengen van muurverf en coatings - /
2800 psi (193 bar, 19.3 MPa) Maximum Working Pressure Airless Spraying / Pression de service maximale pour les pulvérisations sans air comprimé
(« airless ») : 2800 psi (193 bars, 19,3 MPa) / 2800 psi (193 bar, 19,3 MPa) Presión máxima de pulverización sin / Maximum werkdruk bij airless
spuiten: 2800 psi (193 bar, 19,3 MPa) / 193 bar (19,3 MPa) zulässiger Betriebsüberdruck bei Airless-Spritzen
Important Safety
Instructions
Read all warnings
and instructions in this
manual and on the sprayer
cord. Save these
instructions.
Models / Modèles / Modelos / Modellen / Modelle:
120V
US / US / EE.UU. / VS / US
240V
Europe CE 7/7 / Europe CE 7/7 / Europa CE 7/7 / Europa CE 7/7 / Europa CE 7/7
240V
Europe Multi / Europe Multi / Europa Multi / Europa rest / Europa Multi
110V
UK / RU / Reino Unido / Verenigd Koninkrijk / Großbritannien
311937
313347
Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441
Copyright 2009, Graco Inc. is registered to I.S. EN ISO 9001
- Zur Applikation von Bautenanstrichen -
Importantes
consignes de sécurité
Lire toutes les mises en
garde et les consignes
dans ce manuel.
Conserver ces consignes.
Region / Région / Región / Regio / Region
Instrucciones
importantes de
veiligheidsinstructies
seguridad
Lea todas las advertencias
Lees alle waarschuwingen
e instrucciones de este
en instructies in deze
manual y en el cable
handleiding en op het snoer
del pulverizador. Guarde
van het spuitapparaat.
estas instrucciones.
Bewaar deze instructies.
ti13369a
313316E
Belangrijke
Wichtige
Sicherheitshinweise
Lesen Sie alle
Warnhinweise und
Anweisungen in dieser
Anleitung und an der
Spritzgeräteschnur.
Bewahren Sie diese
Anleitung auf.
Hi-Boy
Lo-Boy
256842
256843
257411
256844
257412
256845
257413
ENG
