MONTAGGIO

l montaggio richiede due persone. Posizionare il tapis roulant in un'area sgombra e rimuovere il materiale di im-
ballaggio. Non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scorre-
vole del tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità di
lubrificante potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa è una con-
dizione normale e non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla parte
superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abrasivo.
Il montaggio richiede l'inclusa chiave esagonale
tenaglia .

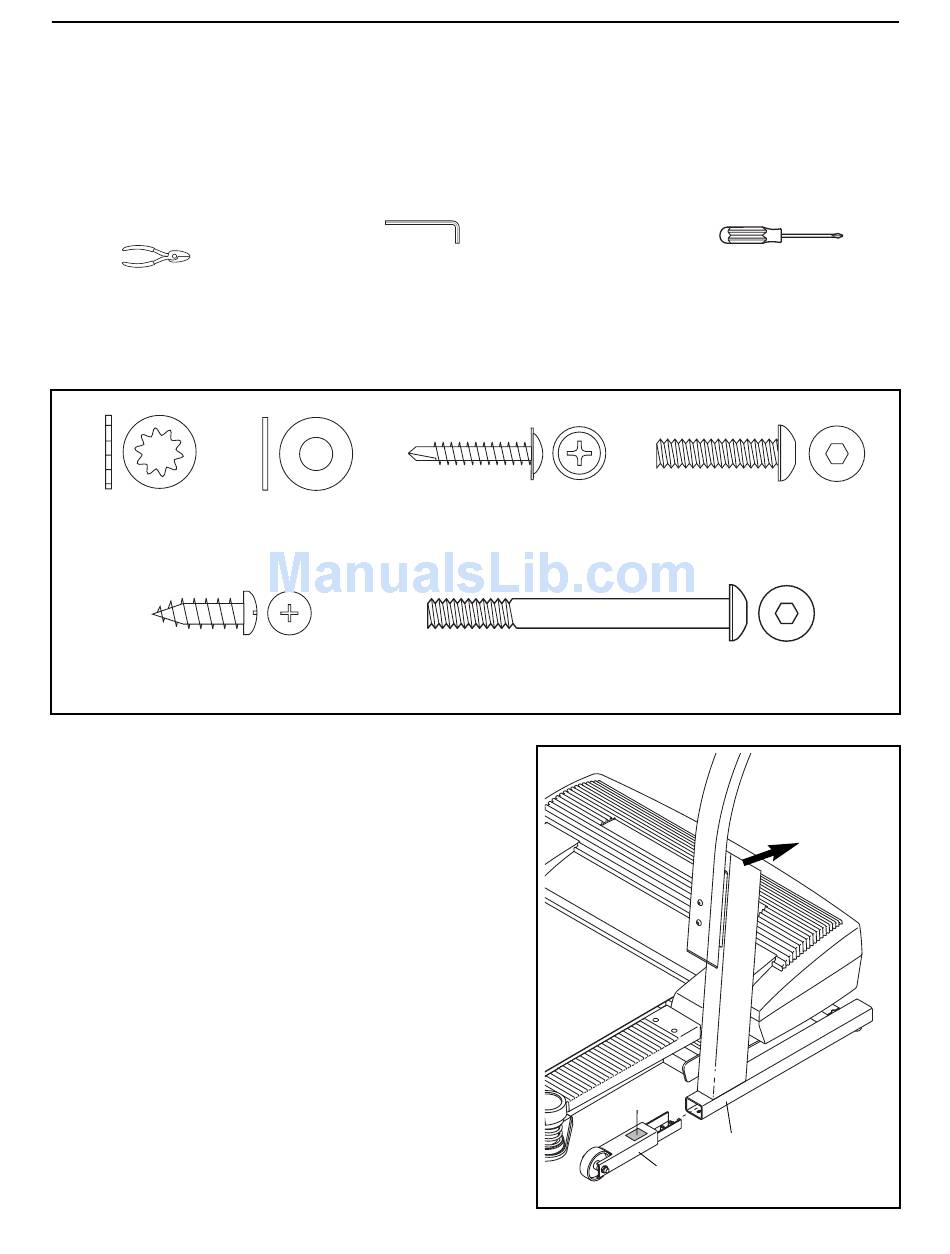

Utilizzare i disegni delle parti sottostanti per identificare le parti piccole utilizzate nel montaggio. Il numero in pa-
rentesi sotto ciascun disegno fa riferimento al numero chiave della parte, dalla LISTA DELLE PARTI alle pagine
34 e 35. Il numero dopo le parentesi mostra la quantità necessaria per il montaggio. Nota: Se una parte non
fosse nel sacchetto delle parti, controllare che non sia stata pre-montata.
Rondella a Stella
Interna (77)–4
Vite Chiusura a Scatto (134)–2
1. Assicurarsi che la spina del cavo elettrico è staccato.
Con l'aiuto di una seconda persona, facendo attenzione
sollevare la Base Montante (97) nella posizione mo-
strata nel disegno. Inserire una delle Gambe
d'Estensione (92) nella Base Montante. (Nota: Potrebbe
essere d'aiuto inclinare la Base Montante in avanti men-
tre inserite la Gamba d'Estensione.) Assicurarsi che
l'Adesivo d'Avvertenza (91) sia nella posizione indicata.
Inserire l'altra Gamba d'Estensione (non mostrata) nello
stesso modo.
Rondella da 1/4"
(39)–4
e un vostro cacciavite di croce
Vite Tek da 1" (135)–2
Bullone Consolle (76)–4
1
6
Bullone Gamba
d'Estensione (96)–4
91
97
92
e una
