REGOLAZIONE DELLA CINGHIA DI TRASMISSIONE
Nel caso i pedali slittassero mentre si sta pedalando,
anche se la resistenza è al massimo, significa che è
necessario regolare la cinghia di trasmissione.
Per regolare la cinghia di trasmissione è necessario
rimuovere il pannello superiore e il pannello sinistro
(consultare le istruzioni sottostanti).
Servendosi di un cacciavite piatto, rilasciare le linguette
del Pannello Superiore (20) anteriore e posteriore e poi
rimuovere il Pannello Superiore.
18
98
20
90
90
19
98
90
98

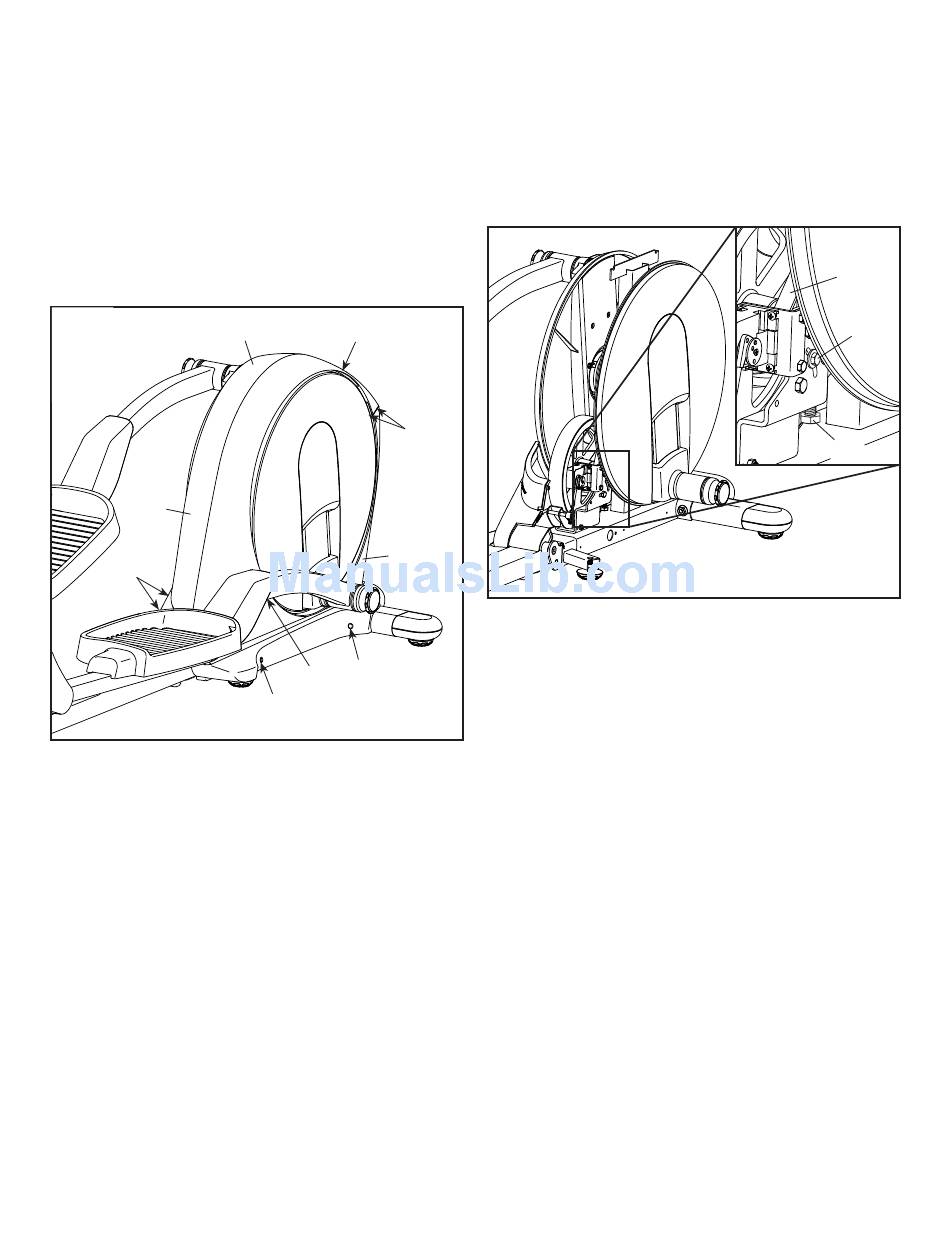

In seguito rimuovere le Viti a Testa Bombata M4 x
16mm (90) e le Viti M4 x 42mm (98) dai Pannelli
Destro e Sinistro (18, 19). Controllare le dimensioni
delle Viti che vengono estratte da ogni foro. Poi
togliere con cautela il Pannello Sinistro.
Allentare la Vite Perno (97). Quindi serrare la Vite
Regolazione Cinghia (85) fino a quando la Cinghia di
Trasmissione (38) sarà completamente tesa.
Quando la Cinghia di Trasmissione (38) è tesa, serrare
la Vite Perno (97).
Quindi, rimontare il pannello sinistro e il pannello
superiore.
