Pro-Form 720 Zle Elliptical Manuale D'istruzioni page 12

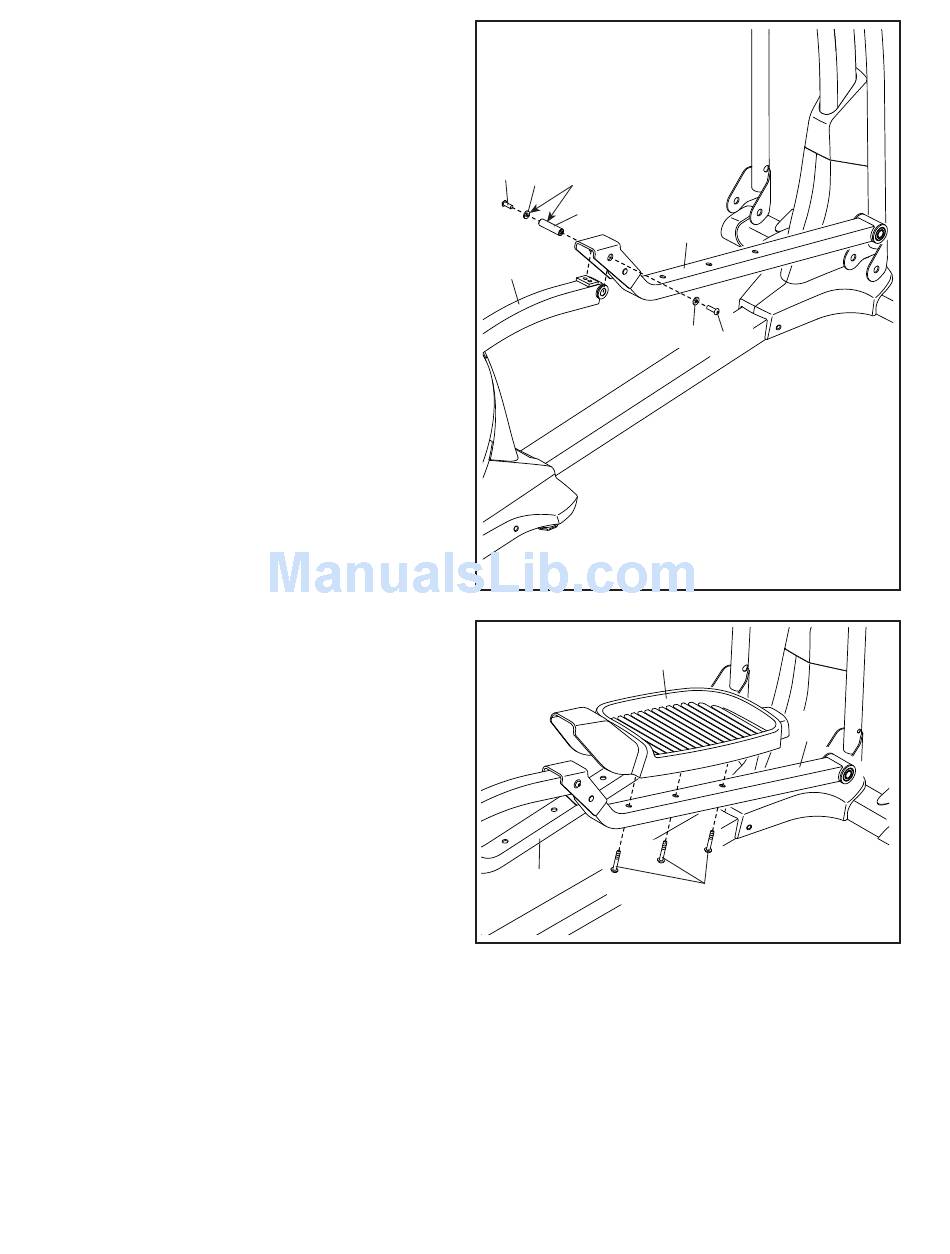

12. Identificare gli Assi Braccio Pedale Corti (115) e
gli Assi Braccio Pedale Lungo (non raffigurati).
Applicare una piccola quantità di lubrificante
all'Asse Braccio Pedale Corto (115) e a una
Rondella M8 x 23mm x 1,5mm (91).
Serrare quindi una Vite M8 x 16mm (102) e una
Rondella M8 x 23mm x 1,5mm (91) di alcuni giri
in un'estremità dell'Asse Braccio Pedale Corto
(115).
Orientare il Braccio Pedale (12) come indicato.
Mentre una seconda persona regge l'estremità
anteriore del Braccio Perno Destro (51) all'in-
terno del Braccio Pedale, inserire l'Asse Braccio
Pedale Corto (115) in entrambe le parti.
Serrare quindi un'altra Vite M8 x 16mm (102)
e una Rondella M8 x 23mm x 1,5mm (91)
di alcuni giri nell'Asse Braccio Pedale Corto
(115). Quindi, serrare entrambe le Viti
contemporaneamente.
Ripetere questa operazione sull'altro lato
dell'ellitico.
13. Individuare il Pedale Destro (14) e orientarlo nel
modo indicato.
Fissare il Pedale Destro (14) al Braccio Pedale
Destro (12) con tre Viti M8 x 50mm (112).
Montare il Pedale Sinistro (non raffigurato)
sul Braccio Pedale (12) sinistro nel mede-
simo modo.
12
102 91
Lubrificante
115
51
13
12
12
12
91
102
14
12
112
