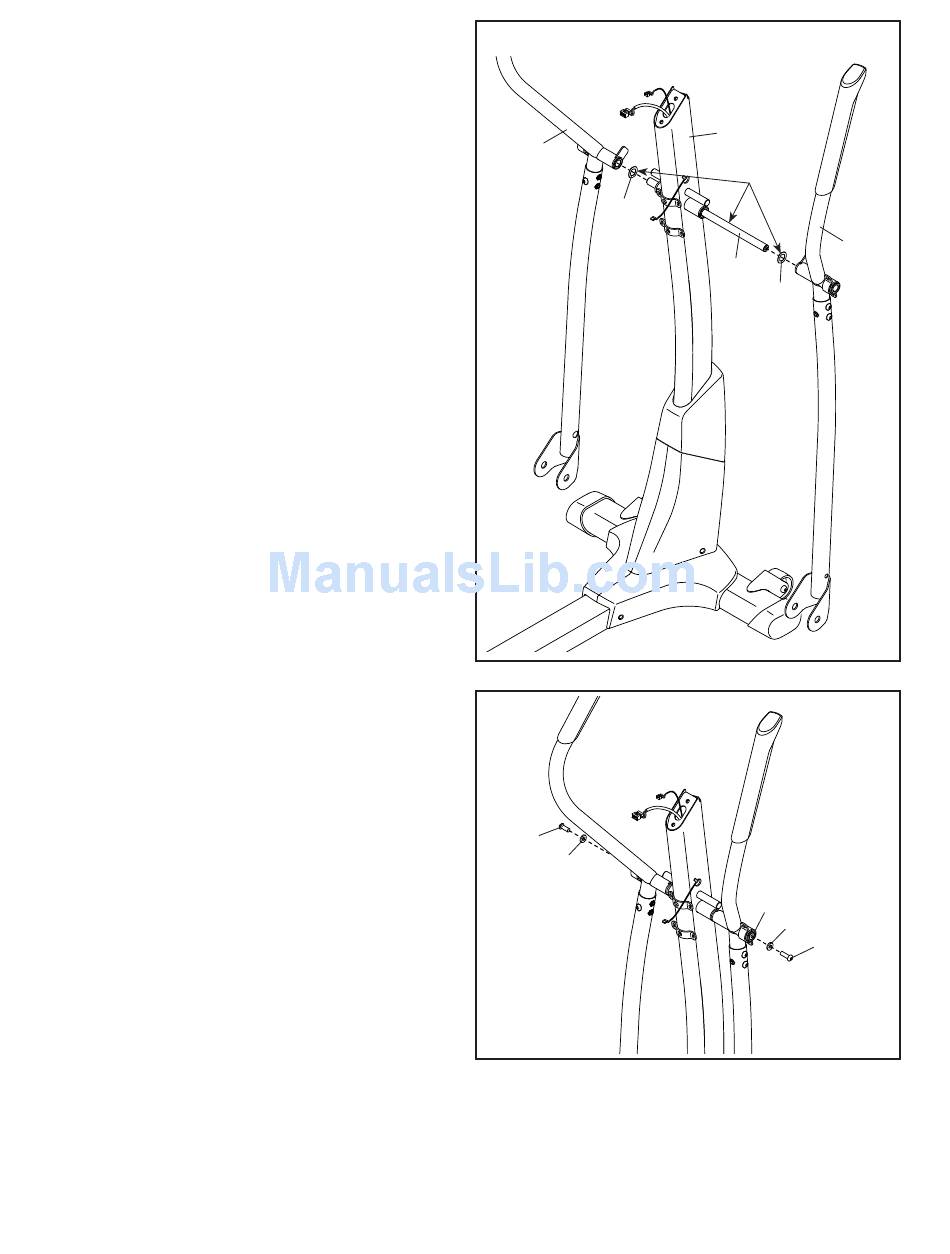

8. Um Ihre Finger sauber zu halten, verwenden
Sie eine kleine Plastiktüte um eine grosszügige
Menge an Schmierfett auf die Pfostenachse (48)
und auf zwei Federunterlegscheiben (118) zu
schmieren.
Fügen Sie die Pfostenachse (48) in den Pfosten
(5) ein und zentrieren Sie diesen. Schieben Sie
eine Federunterlegscheibe (118) auf jedes Ende
der Pfostenachse auf.
Schieben Sie den rechten und linken
Oberkörperarm (8, 9) auf die Pfostenachse (48)
auf.
9. Ziehen Sie gleichzeitig eine M8 x 16mm
Schraube (102) und eine M8 x 23mm x
1,5mm Unterlegscheibe (91) in jedes Ende
der Pfostenachse (48) fest. Ziehen Sie die
Schrauben fest.
8
9
118
9
102
91
10
5
Schmier-
mittel
8
48
118
48
91
102
