MONTAJ

Montaj için iki kişi gereklidir. Koşu bandını temizlenmiş bir alana koyun ve tüm paketleme malzemelerini
çıkarın. Ambalaj malzemelerini, montaj tamamlanana dek saklayın. Not: Yürüme bandının alt kısmı yüksek
performanslı yağlayıcıyla kaplıdır. Nakil sırasında, yağlayıcı yürüme bandının üst tarafına ya da nakliye kartonuna
geçmiş olabilir. Bu durum normal olup, koşu bandının performansını etkilemez. Yürüme bandı üzerinde yağ varsa,
yumuşak bir bez ve hafif, aşındırmayan bir temizleyiciyle silmeniz yeterlidir.
Montaj işlemi için paket içindeki alyan anahtarı ve kendi Phillips tornavidanıza , ayarla-
nabilir İngiliz anahtarına , makasa ve kargaburun ihtiyacınız olacak.

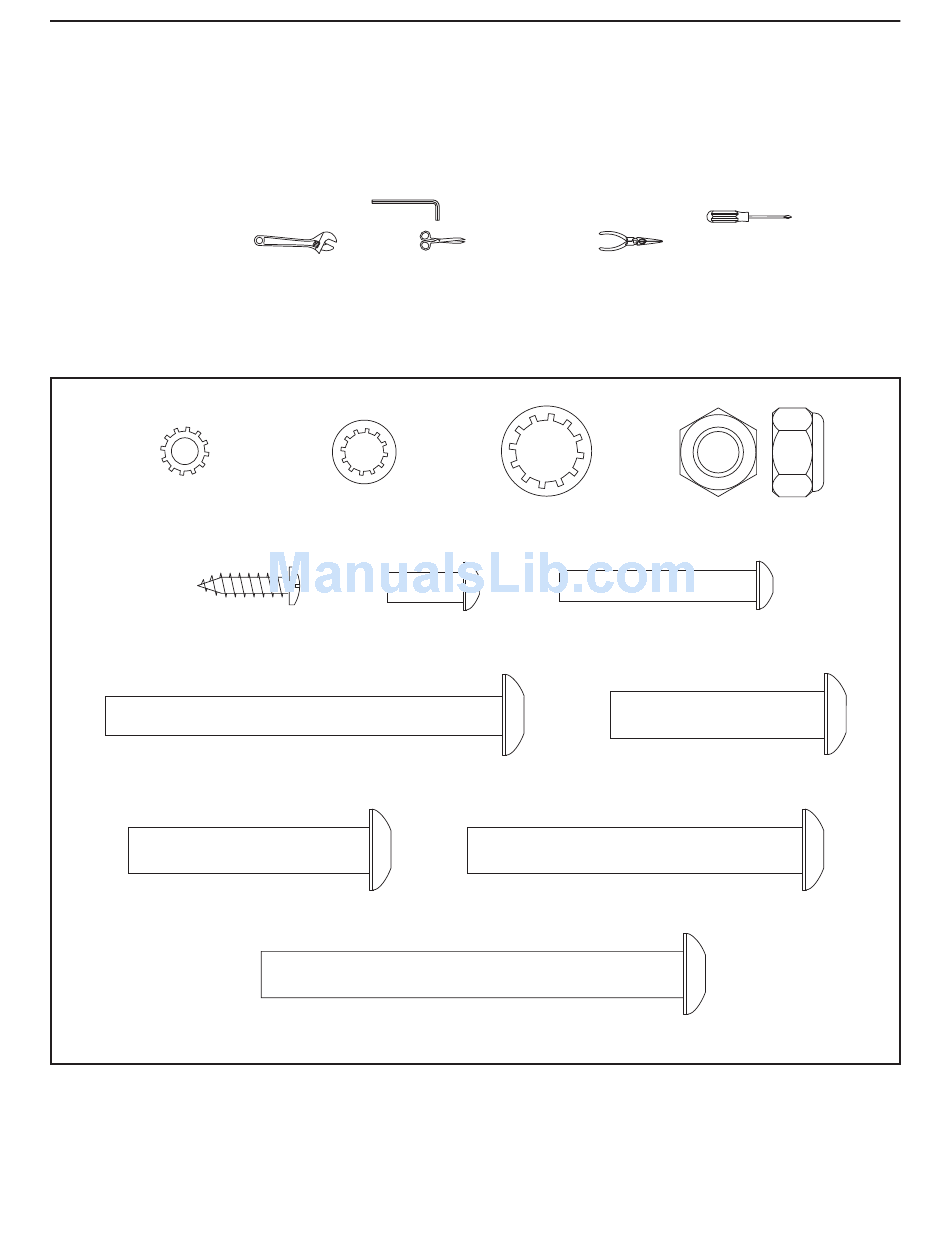

Montaj donanım parçalarını tespit etmek için aşağıdaki çizimi kullanın. Her çizimin altında parantezler içinde
verilen sayı, bu kılavuzun son kısmında verilen PARÇA LİSTESİ'ndeki parça numarasıdır. Parantezi izleyen sayı,
montaj için gerekli miktarı belirtir. Not: Bazı küçük parçalar önceden monte edilmiş olabilir. Parçaların hasar
görmemesi için, motorlu aletler kullanmayın. Pakete, fazladan malzeme konulmuş olabilir.
1/4" Yıldız Pul 5/16" Yıldız Pul
3/8" Yıldız Pul
3/8" Somun
(11)–4 (8)–2
(5)–6
(3)–4
1/4" x 1 3/4" Vida
1/4" x 5/8"
#8 x 3/4" Vida
(10)–4
Vida (9)–4
(6)–18
5/16" x 3 1/4" Vida (7)–2
3/8" x 1 3/4" Cıvata (12)–1
3/8" x 2" Cıvata (13)–1 3/8" x 2 1/2" Cıvata (2)–2
3/8" x 3 1/2" Vida (4)–6
