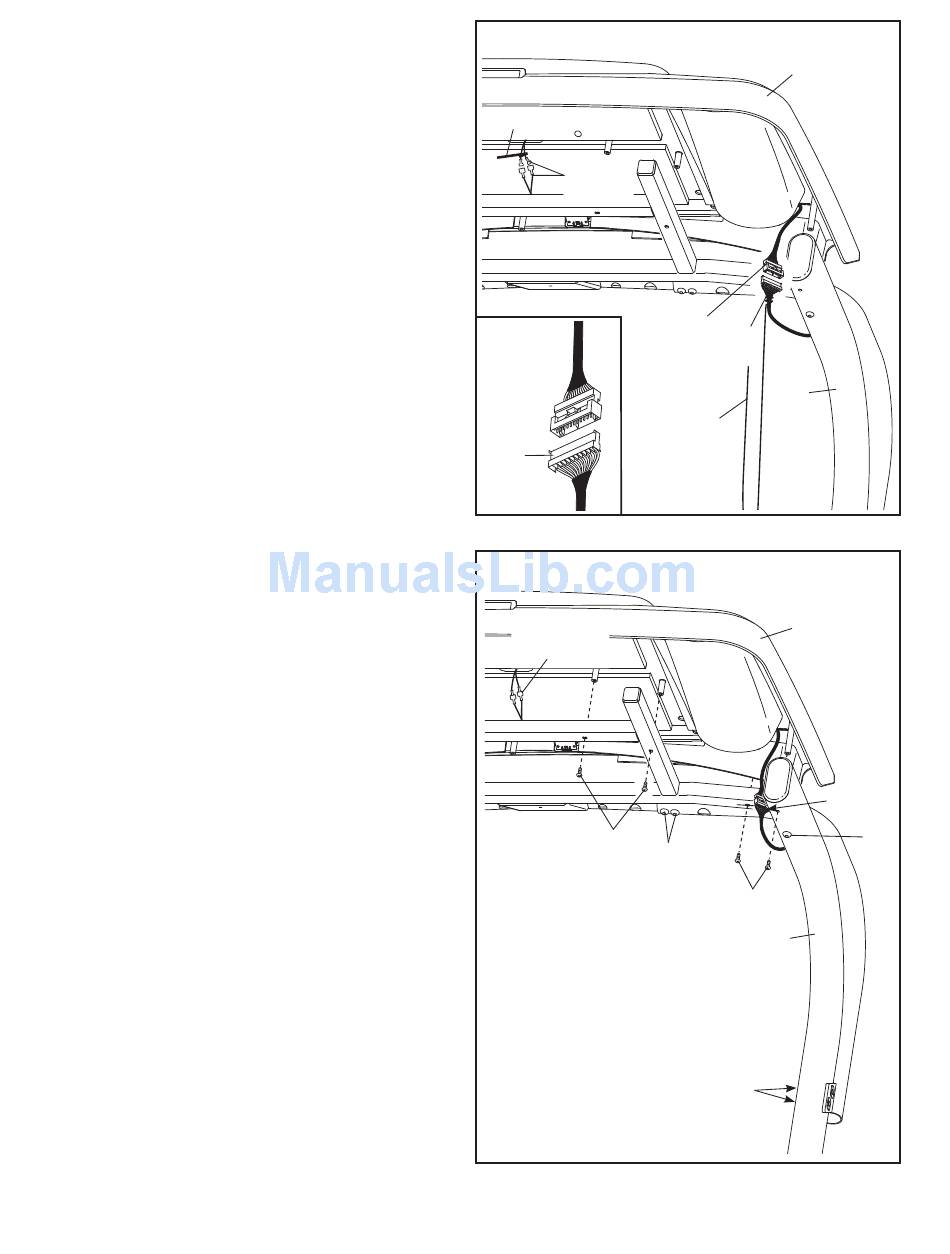

8. Zoek de draad in het bedieningspaneel. Gebruik
de draad om de aardingsdraden uit het gat in het
bedieningspaneel te trekken.
Houd het bedieningspaneel met de hulp van een
tweede persoon dichtbij de Linker Staander (75).
Verbind de Draad van de Staander (70) met de
draad van het bedieningspaneel. Raadpleeg
de inzet-tekening. De connectoren zouden
makkelijk samen moeten glijden en op hun
plaats moeten klikken. Als dit niet gebeurt,
dient u een van de verbindingsstukken te
draaien en het nog eens te proberen. ALS U
DE VERBINDINGSSTUKKEN NIET GOED
VERBINDT, KAN HET BEDIENINGSPANEEL
BESCHADIGD RAKEN ALS DE STROOM
WORDT AANGEZET.
Verwijder de draadband uit de Draad van de
Staander (70).
Sluit de aardingsdraden aan en verwijder de
draad.
9. Steek de aardingsdraden in het bediening-
spaneel terwijl u het bedieningspaneel plaatst
op de Linker en Rechter Staanders (75, niet
afgebeeld). Zorg dat bedrading niet beklemd
raakt.
Bevestig het bedieningspaneel met acht #8 x
3/4" Schroeven (6) (vier zijn afgebeeld); draai
alle acht schroeven aan en zet ze dan vast.
Draai de schroeven niet te vast aan.
Steek de draden in de Linker Staander (75).
Draai de tien Schroeven (7, 9 en 10) (slechts
een kant is afgebeeld) vast.
Zie stap 4. Draai de zes 3/8" x 3 1/2" Schroeven
(4) volledig vast.
8
Bandje
Geaarde
Draden
Bedienings-
Binddraad
70
9
Geaarde
Draden
6
10
Bedieningspaneel-
module
Draad
van het
70
paneel
75
Bedienings-
paneelmodule
Draden
9
6
75
10
7
