ProForm 600utility Bench Manuale D'istruzioni page 8

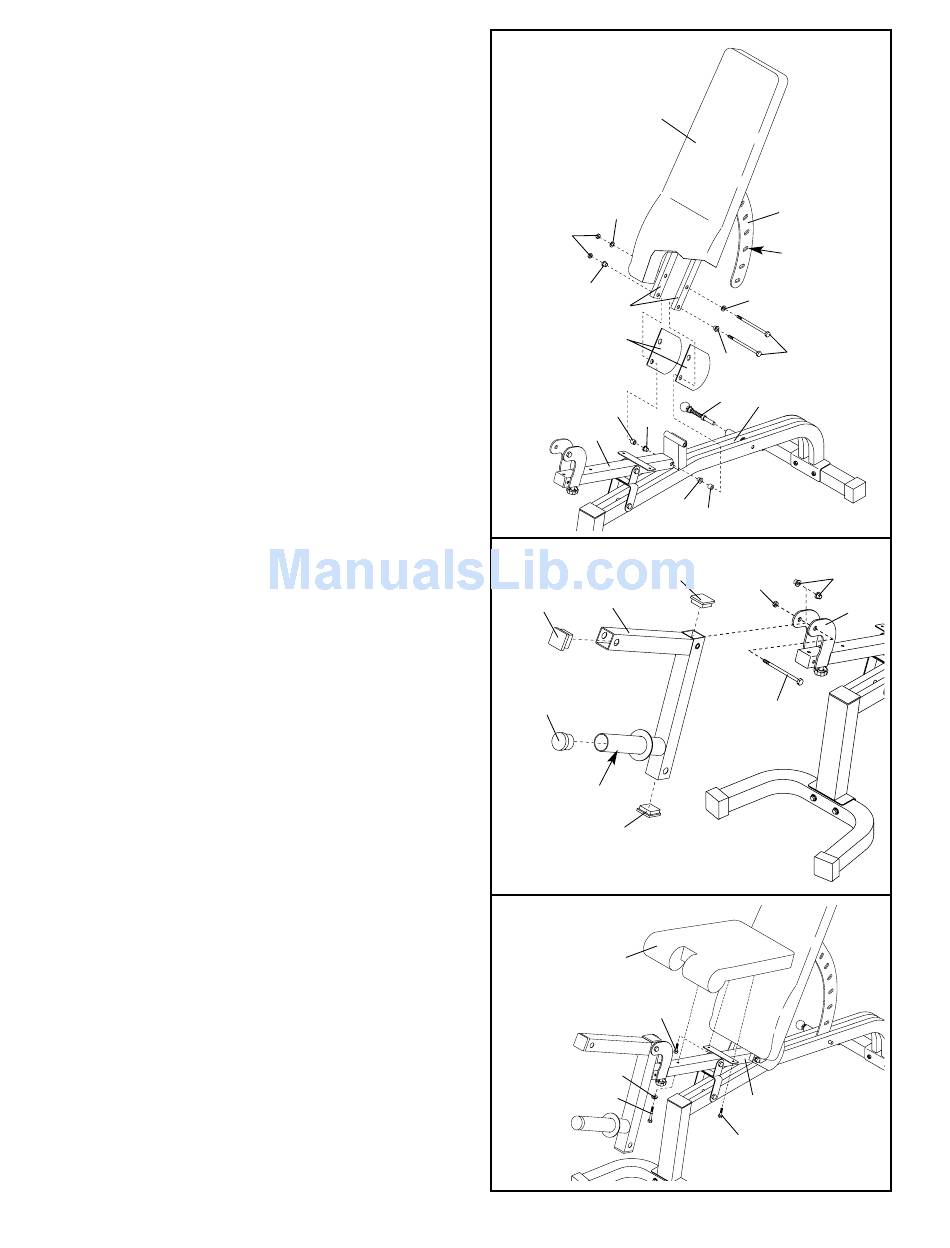

5. Premere due Boccole da 8mm (14) nei fori infe-
riore dei Telai Schienale (8). Premere due
Boccole da 8mm nei fori del Telaio Sedile (5).
Avvitare la Manopola di Regolazione del
Schienale (13) nel Telaio Panca (1). Tirare fuori la
Manapola il più possibile, e abbassare il Soste-
gno Schienale (9) tra i due tubi sul Telaio Panca.
Incastrare la Manopola in un foro di regolazione
sul Sostegno Schienale.
Lubrificare un Bullone da M10 x 140mm (35).
Attaccare i fori superiori di entrambi i Telai
Schienale (8) e le due Piastre in Plastica (36) al
Telaio Sedile (5) con il Bullone, due Spaziatori da
12,5mm (15), e un Controdado in Nylon da M10
(33) come mostrato.
Lubrificare l'altro Bullone da M10 x 140mm (35).
Attaccare i fori superiori di entrambi i Telai
Schienale (8) e le due Piastre in Plastica (36) al
Telaio Panca (1) con il Bullone, due Rondelle da
M10 (32), e un Controdado in Nylon da M10 (33).
Non avvitare troppo i Controdadi in Nylon da
M10 (33); il Schienale deve potersi girare con
facilità.
6. Premere tre Cappucci Interni Quadrati da 50mm
(37) nel Leg Lever (4). Premere un Cappuccio
Interno Rotondo da 50mm (19) nel Tubo Pesi.
Premere due Boccole da 8mm (14) nel Sostegno
Leva Gamba (7).
Lubrificare il Bullone da M10 x 78mm (29).
Attaccare la Leva Gamba (4) al Sostegno Leva
Gamba (7) con un Bullone e un Controdado in
Nylon da M10 (33). Non avvitare completamen-
te i Bulloni; la Leva Gamba deve poter girare
senza intoppi.
7. Attaccare il Sedile (11) ai sostegni sul Telaio
Sedile (5) utilizzando due Bulloni da M6 x 16mm
(26). Attaccare l'altra estremità del Sedile al
Telaio Sedile con una Rondella da M6 (34) e un
Bullone da M6 x 50mm (23).
5
10
32
33
14
8
36
15
14
5
6
37 4
19
Tubo Pesi
37
7
11
34
23
8
9
Fori di
Regolazione
32
35
14
13
1
14
15
37
33
29
26
5
26
14
7
