Summary of Contents for Gaggenau VR 230 614

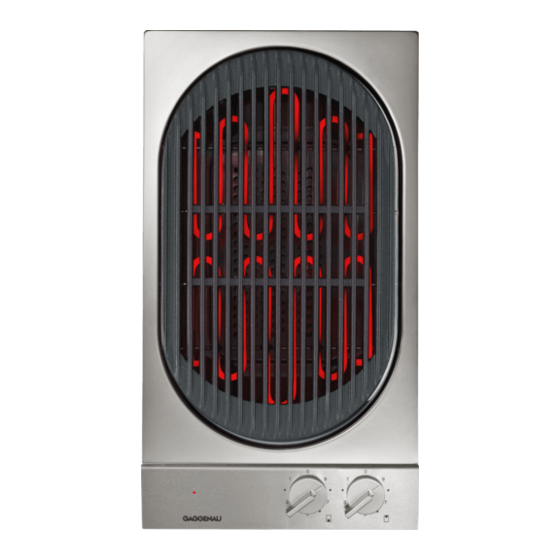

- Page 1 Gaggenau INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION INSTRUCCIONES DE INSTALACIÓN VR 230 614 Electric grill Gril électrique Grill eléctrico...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS Appliance Handling Safety IMPORTANT SAFETY INSTRUCTIONS INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE AFTER INSTALLATION IS Hidden surfaces may have sharp edges. Use caution COMPLETE. when reaching behind or under appliance. IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE LOCAL ELECTRICAL INSPECTOR'S USE. -
Page 3: Electric Safety
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS Electric Safety Related Equipment Safety The appliance is only guaranteed safe to use if WARNING: Before you plug in an electrical cord installed by a specialist in accordance with these or turn on power supply, make sure all controls installation instructions. -
Page 4: Cabinet Requirements
Cabinet Requirements Before You Begin Tools and Parts Needed ▯ Phillips Head Screwdriver ▯ Pencil ▯ Drill with ¼" (6 mm) bit & ▯ Jigsaw ▯ Tape Measure Note: Additional materials may be necessary for installation in solid surface countertops. Contact the countertop manufacturer. -
Page 5: Countertop Requirements
Countertop Requirements Installation Procedure WARNING: To reduce the risk of ignition of surrounding combustible materials, install at Prepare Installation Space least 8" (200 mm) from both sidewalls and at least 2" (50 mm) from the rear wall. Create the cut-out in the countertop for one or several The countertop must be level and horizontal. -
Page 6: Install Appliance
Install Appliance Put on the appliance cover upright on the appliance's pre-mounted mounting brackets. WARNING: Tighten locking screws on hinge. Before you plug in an electrical cord or turn on power supply, make sure all controls are in the OFF position. Make a mark exactly in the center of the cut-out. -
Page 7: Connect Electrical Supply
Questions? Please contact us. We look forward to ▯ Plug has to be conform with NEMA hearing from you! CONFIGURATIONS FOR PLUGS AND RECEPTACLES. 877-4-GAGGENAU www.gaggenau-usa.com ▯ The appliance must be properly grounded. ▯ Plug must be rated not less than type 6-20 P (2- 5551 McFadden Avenue pole 3-wire grounding). -
Page 8: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Sécurité de manipulation de CONSIGNES DE SÉCURITÉ IMPORTANTES INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC L'APPAREIL APRÈS UNE FOIS l'appareil L'INSTALLATION TERMINÉE. Certaines surfaces peuvent avoir des bords IMPORTANT : CONSERVER CES INSTRUCTIONS tranchants. -
Page 9: Sécurité Électrique
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS Sécurité électrique Sécurité apparentée concernant l'équipement AVERTISSEMENT : Avant de brancher un cordon électrique ou de mettre l'appareil sous L’utilisation sécuritaire n’est garantie que si tension, s'assurer que les commandes sont en l’installation de la table de cuisson se fait par un position d'ARRÊT. -
Page 10: Avant De Commencer
Exigences pour les placards Avant de commencer Outils et pièces nécessaires ▯ Tournevis à lame Philips ▯ Crayon ▯ Perceuse avec mèche ¼" po (6 mm) & ▯ Scie sauteuse ▯ Ruban à mesurer Remarque : Des matériaux supplémentaires peuvent être nécessaires pour installer les plans de travail à... -
Page 11: Exigences Pour Le Plan De Travail
Exigences pour le plan de travail Procédure d'installation AVERTISSEMENT : Pour réduire le risque d'inflammation des matériaux combustibles Préparation des meubles adjacents, l'installation doit laisser un dégagement d'au moins 8 po (200 mm) entre la Réaliser la découpe pour ou plusieurs appareils Vario table de cuisson et les murs latéraux et d'au dans le plan de travail, selon le schéma de pose. -
Page 12: Pose De L'appareil
Pose de l'appareil Présenter le couvercle verticalement sur l'équerre de fixation prémontée sur l'appareil. Serrer à fond AVERTISSEMENT : les vis de blocage de la charnière. Avant de brancher un cordon électrique ou de mettre l'appareil sous tension, s'assurer que les commandes sont en position d'ARRÊT. -
Page 13: Brancher L'alimentation Électrique
Questions ? Veuillez nous contacter. Nous attendons pour fiches et prises de courant. de vos nouvelles ! ▯ L'appareil doit être correctement mis à la terre. 877-4-GAGGENAU ▯ La fiche d'alimentation doit être au minimum du www.gaggenau-usa.com type 6-20 P (2 broches, 3 fils avec terre). -
Page 14: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES Seguridad con el manejo del INSTRUCCIONES DE SEGURIDAD IMPORTANTES INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMÉSTICO CUANDO HAYA electrodoméstico FINALIZADO LA INSTALACIÓN. Las superficies ocultas pueden tener bordes filosos. IMPORTANTE: CONSERVE ESTAS Proceda con cuidado al intentar tomar el INSTRUCCIONES PARA USO DEL INSPECTOR DE electrodoméstico por la parte trasera o desde abajo. -
Page 15: Seguridad Con La Electricidad
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES Seguridad con la electricidad Seguridad relacionada con los equipos AVISO: Antes de enchufar un cable eléctrico o apagar la fuente de alimentación eléctrica, Se garantiza la seguridad de uso de la placa asegúrese de que todos los controles se solamente si es instalada por un especialista de encuentren en la posición OFF (Apagado). -
Page 16: Requisitos De Gabinetes
Requisitos de gabinetes Antes de empezar Herramientas y piezas necesarias ▯ Destornillador con cabeza Phillips ▯ Lápiz ▯ Taladro con broca de ¼" (6 mm) & ▯ Sierra caladora ▯ Cinta métrica Nota: Es posible que se necesiten otros materiales para la instalación en superficies de trabajo sólidas. -
Page 17: Requisitos De La Superficie De Trabajo
Requisitos de la superficie de Procedimiento de instalación trabajo AVISO: Para reducir el riesgo de ignición de Preparación de los muebles de materiales combustibles circundantes, instale la montaje superficie de trabajo con una distancia de, al menos, 8" (200 mm) de ambas paredes laterales Realizar el recorte para uno o varios aparatos Vario en y 2"... -
Page 18: Montaje Del Aparato
Montaje del aparato Colocar la cubierta del aparato perpendicular sobre el ángulo de sujeción premontado en el AVISO: aparato. Apretar firmemente los tornillos de Antes de enchufar un cable eléctrico o fijación en la bisagra. apagar la fuente de alimentación eléctrica, asegúrese de que todos los controles se encuentren en la posición OFF (Apagado). -
Page 19: Conexión De La Alimentación Eléctrica
únicamente por medio de un especialista autorizado. ¿Preguntas? Comuníquese con nosotros. Conexión con un enchufe ¡Esperamos tener noticias suyas pronto! ▯ El enchufe debe ser conforme con las 877-4-GAGGENAU CONFIGURACIONES NEMA PARA ENCHUFES www.gaggenau-usa.com Y CAJAS. ▯ El aparato debe estar debidamente conectado a 5551 McFadden Avenue tierra. - Page 24 Gaggenau 5551 McFadden Ave Huntington Beach, CA 92649 Telephone: 877.4GAGGENAU www.gaggenau-usa.com...
