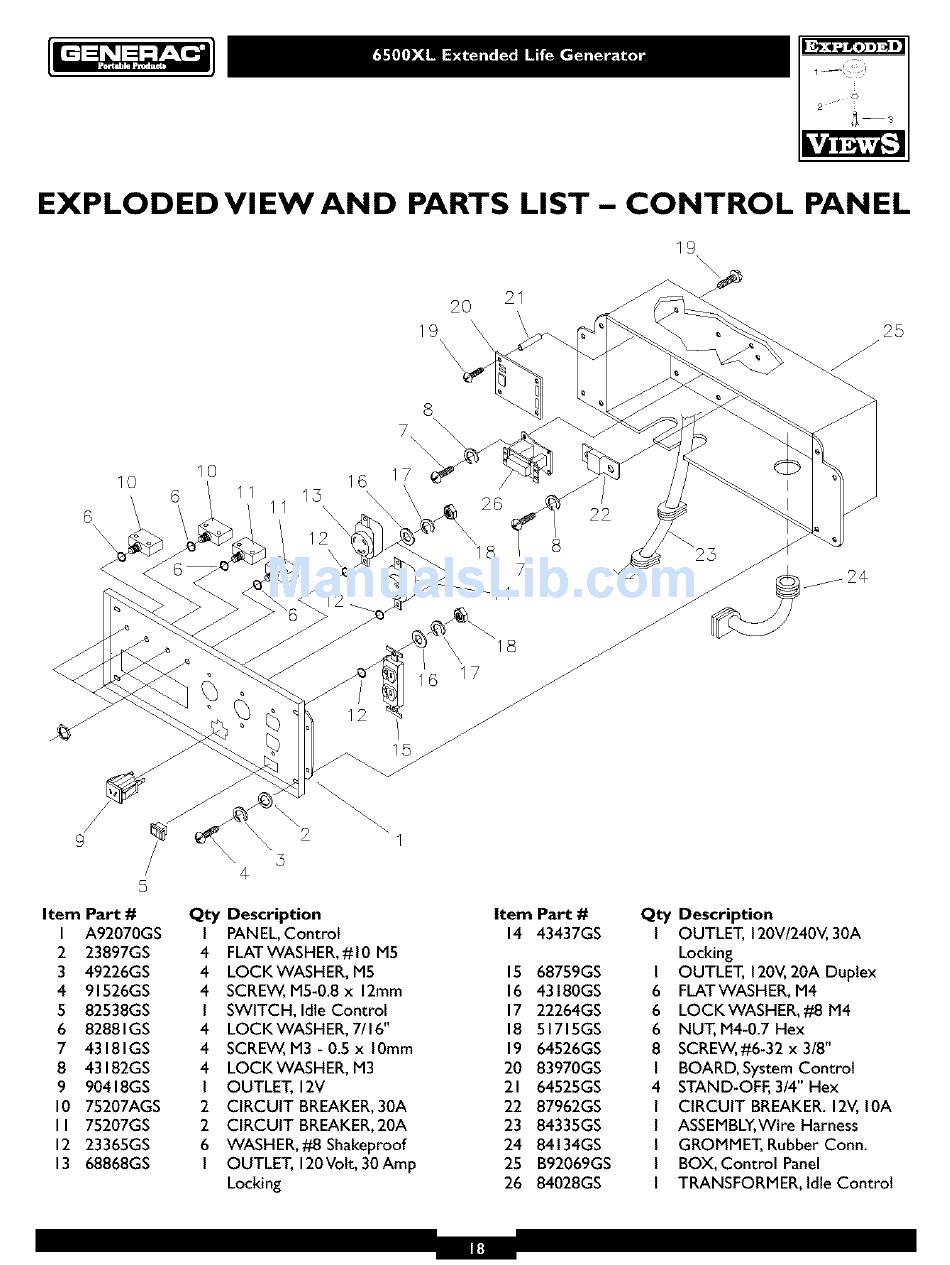

EXPLODED
VIEW
AND
PARTS LIST - CONTROL
PANEL
19
2O
21
19
\\\\_
8
10
6
9
6
10
16
17
15
\
11
\
2
Item Part #
Qty Description
I
A92070GS
I
PANEL,Control
2
23897GS
4
FLATWASHER,#10 M5
3
49226GS
4
LOCKWASHER, M5
4
91526GS
4
SCREW, M5-0.8 x 12mm
5
82538GS
I
SWITCH, Idle Control
6
82881GS
4
LOCK WASHER, 7/16"
7
43181GS
4
SCREW,M3-0.5xl0mm
8
43182GS
4
LOCKWASHER, M3
9
90418GS
I
OUTLET, 12V
I0 75207AGS
2
CIRCUIT BREAKER,30A
I I 75207GS
2
CIRCUIT BREAKER,20A
12 23365GS
6
WASHER,#8 Shakeproof
13 68868GS
I
OUTLET, 120Vott, 30Amp
Locking
26
22
18
8
7
Item Part #
14 43437GS
15 68759GS
16 43180GS
17 22264GS
18 51715GS
19 64526GS
20 83970GS
21 64525GS
22 87962GS
23 84335GS
24 84134GS
25 B92069GS
26 84028GS
25
Qty Description
I
OUTLET, 120V/240V,30A
Locking
I
OUTLET, 120V,20A Duplex
6
FLATWASHER, M4
6
LOCKWASHER,#8
M4
6
NUT, M4-0.7 Hex
8
SCREW,#6-32 x 3/8"
I
BOARD, System Control
4
STAND-OFF, 3/4" Hex
I
CIRCUIT BREAKER.12V,10A
I
ASSEMBLY, Wire Harness
I
GROMMET, Rubber Conn.
I
BOX, Control Panel
I
TRANSFORMER, Idle Control
