Summary of Contents for AirPatrol Lite Nordic

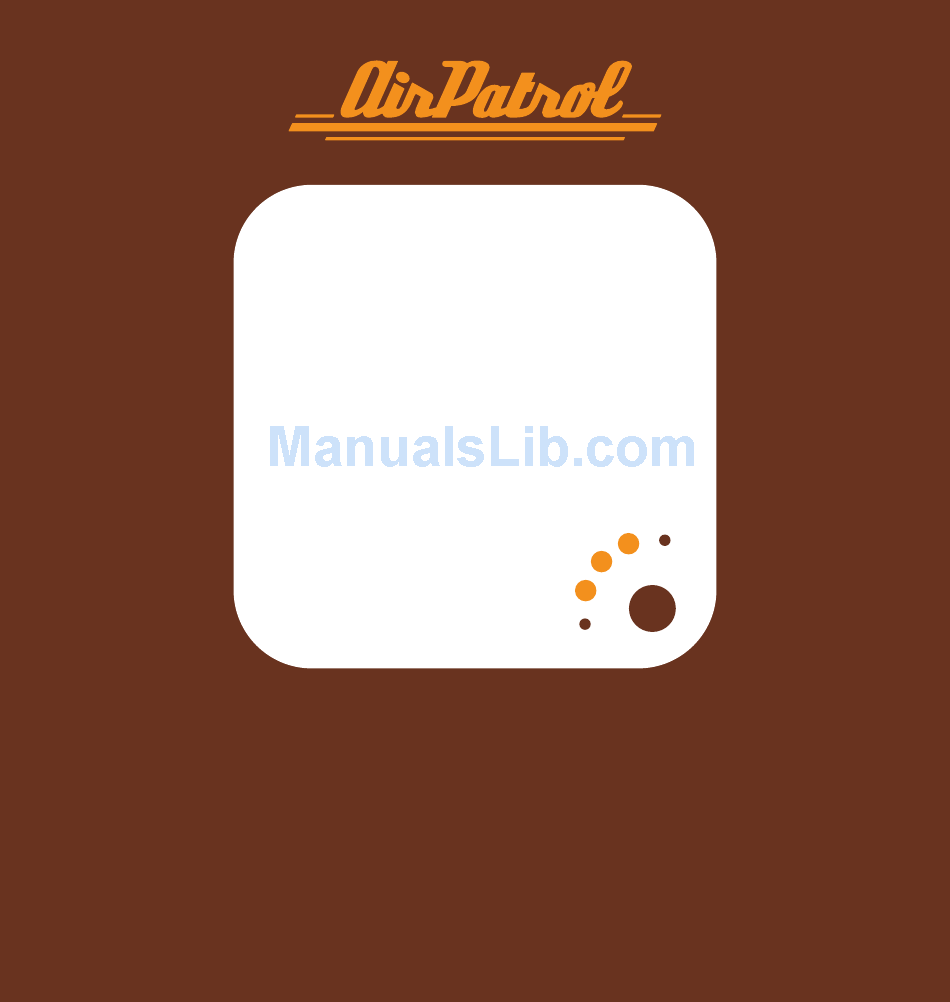

  • Page 1 User manual Snabbguide Pikaopas Hurtigstarts guide...

  • Page 2: Table Of Contents

    Mitä AirPatrol tekee? Hva gjør AirPatrol? What AirPatrol does? Om AirPatrol Merkkivalot Indikatorlys Indicator lights Indikationslampor Painikkeet Taster Buttons Knappar Virta Strøm Power Strömmatning SIM-kortti SIM-kort SIM card SIM-kort AirPatrolin asennus Installering av AirPatrol Installing AirPatrol Montering av AirPatrol AirPatrolin testaus...

  • Page 3: What Airpatrol Does? 4 Om Airpatrol

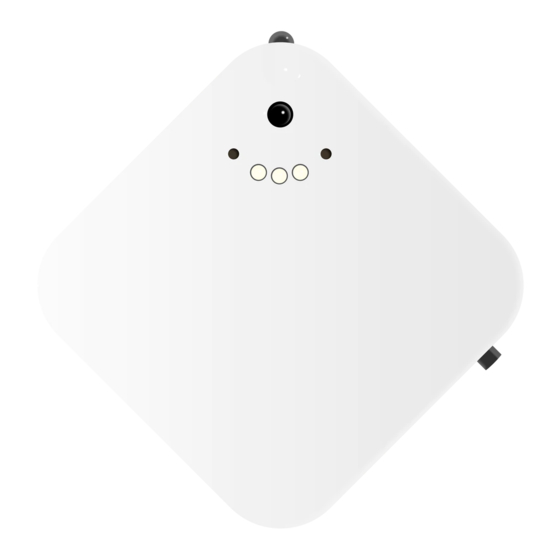

    What AirPatrol does? AirPatrol is a heat pump controller you operate with a mobile phone. It is compatible with all major manufacturers’ heat pumps and all mobile phones (see airpatrol.eu for the complete list). The easiest way to use AirPatrol is with a Smartphone, using the AirPatrol app downloadable from the Android Market (for Android phones ) or App Store (for iPhone).

  • Page 4: Indicator Lights 6 Indikationslampor

    Indicator lights The controller has 3 LED indicators and 2 buttons for easy setup. It has also 2 infrared LEDs that transmit your commands to the heat pump. LED 1 - Power switched on blinking no power, working on battery switched off LED 2 - GSM network LED restart time, SIM missing or SMS processing...
  • Page 5 Buttons Use a straightened paper clip or something similar to push the recessed buttons. RESET button Short push turns the controller off when working on battery The controller has a battery that keeps it operational even if it’s disconnected from a wall outlet. To fully turn off the controller, push the RESET button.
  • Page 6 Make sure you disable the PIN code of the SIM card you use in AirPatrol. Make sure the SIM card you use in AirPatrol can access 2G network. Airpatrol is not compatible with SIM cards that use only 3G network.
  • Page 7 Installing AirPatrol Fig. 1 AirPatrol should be mounted on the wall to the right of your heat pump’s On the right side of indoor unit (see fig. 1), with its IR transmitter pointing down. This way the indoor unit the IR beam is reflected from the floor and reaches the heat pump’s sensor most efficiently.
  • Page 8 Fig. 3 Fig. 5 Beneath the indoor unit On a ledge, opposite to the indoor unit Fig. 4 On the wall, opposite to the indoor unit...

  • Page 9: Testing Airpatrol

    Fig. 6, 7 Do not place AirPatrol on the To see if AirPatrol can send commands to your heat pump, turn off the left side of the indoor unit! pump and press the controller’s TEST button. When the connection is Indoor unit’s internal...

  • Page 10: Turning Heat Pump On/Off

    Turning heat pump ON/OFF SMS Command turns heat pump on. SMS Command turns heat pump off. sms: sms: turns heat pump on turns heat pump off...
  • Page 11 Commands The range of heat pump temperature values AirPatrol controls is 16-30 °C (default +20 °C) and the fan speeds are MIN, NORM, MAX (the default is NORM). AUTO After selecting a mode (AUTO, DRY, COOL, HEAT, T8, T10) heat pump is turned on with 20 °C maximum temperature and normal fan speed, if not...
  • Page 12 User levels The amount of control AirPatrol users have over the device and the amount of information they receive from the device can be set on a 3 level scale: 1. The Owner can send commands, report queries, setup commands and receive AirPatrol report messages and alarm messages.

  • Page 13: Owner Setup

    Owner setup User rights. Should you suspect AirPatrol could be controlled from unapproved numbers, we recommend you set the Owner and User numbers. Setup can only be performed by the Owner. When no Owner has been previously set, Owner number can be sent from any mobile phone number.
  • Page 14 Advanced setup For the brave!
  • Page 15 (“+” counts as one symbol). Multiple commands can be combined into one “LOW TEMPERATURE” message will be sent when room temperature SMS. When a User has been set, AirPatrol responds with a SETUP report drops below 5 °C , “NO POWER” message blackout is in 24 hours and the message.

  • Page 16: Multiple Commands

    T8/T10 mode. If the exact pump model is not listed on our webpage or in immediately in case of a power failure. this manual, Airpatrol may or may not work with the heat pump, for which the AirPatrol manufacturer will not be held responsible.
  • Page 17 Setup SMS command Heat pump model and series T8/T10* Setup SMS command Heat pump model and series T8/T10* you send you send Mitsubishi Electric All pump models T8/T10 Fujitsu 9541 Mitsubishi Electric FD 9511 Fujitsu LTC 9542 Mitsubishi Electric GE 9512 Fujitsu LEC(N) 9543...

  • Page 18: Alarm Messages Setup

    “LOW TEMPERATURE” SMS is sent from the default 5 °C to 3 °C. When you set parameter 973 to 0, then “SERVICE” message will not be sent. Setup SMS Response AirPatrol function you activate Default command you SMS format values Alarm messages send Alarm messages are only sent to the Owner.
  • Page 19 SMS will be sent if the user had no rights for that command. “Error pump command: text“ SMS means the operation T8/T10 is not available for the specified pump. When AirPatrol fails to send an SMS it will retry after 1 minute.
  • Page 20 Pump ”STATUS” report explanation Pump “STATUS” report Response SMS example SMS Format You can send report requests to AirPatrol about your heat pump status, controller status and the setup of the controller. Report messages are sent Pump: ON/OFF/NO POWER Pump ON/OFF/NO POWER only to the sender of the request.
  • Page 21 ”SETUP” report explanation SMS format Explanation SMS format Explanation Ver: version number AirPatrol firmware version Owner: number / All Owner number or All if not defined Pump: type,ON/OFF Pump status: type and ON/OFF User1 and User2 number or All if not...

  • Page 22: Airpatrol Command Sheets

    Airpatrol command sheets Commands Command SMS Heat pump function AUTO AUTO (+20 °C, fan: NORM) Heat pump ON/OFF DRY (+20 °C, fan: NORM) Command SMS Heat pump function COOL COOL (+20 °C, fan: NORM) Pump ON HEAT HEAT (+20 °C, fan: NORM)

  • Page 23: Get In Touch With Us

    Mitsubishi Electric EF 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE Get in touch with us 9532 Panasonic NE 9533 Panasonic XE For more information please visit www.airpatrol.eu 9534 Panasonic RE 9535 Panasonic E For support please contact us support@airpatrol.eu 9536 Panasonic CE...
  • Page 24 Om AirPatrol AirPatrol är en styranordning för värmepump som styrs via mobiltelefon. Den är kompatibel med värmepumpar av alla större tillverkare och med alla mobiltelefoner (se airpatrol.eu för den fullständiga listan). AirPatrol används enklast med en smartphone, med hjälp av en AirPatrol-app som kan laddas ner från Google Play (för Android)
  • Page 25 Indikationslampor AirPatrol har tre LED-indikationslampor och två infällda knappar. Den har även två infraröda sändare som överför Dina kommandon till värmepumpen. LED 1 - Strömmatning konstant lysande påslagen blinkande ingen ström, batteridrift aktiverad avstängd LED 2 - LED för mobiltelefon konstant lysande återstart pågår, inget SIM eller behandling av...
  • Page 26 RESET-knapp (återställning) Kort tryckning stänger av AirPatrol under batteridrift AirPatrol är försedd med ett batteri som håller den i drift även när anordningen är urkopplad från vägguttaget. Tryck på RESET-knappen för att helt stänga av AirPatrol. Alla tre LED-lampor blinkar någon sekund innan AirPatrol stängs av.
  • Page 27 AirPatrol. OBS! SIM-kortet som ska användas med AirPatrol måste kunna kopplas upp mot 2G-nät. AirPatrol är inte kompatibel med SIM-kort som endast använder 3G-nät. A) Se till att du tidigare har tagit bort SIM-kortets PIN-kod. Sätt i SIM-kortet i AirPatrol enligt bilden.
  • Page 28 Montering av AirPatrol Figur 1 AirPatrol bör monteras på väggen till höger om värmepumpens Till höger om inomhusdelen inomhusdel (se fig. 1) med IR-sändaren riktad nedåt. Så reflekteras IR- strålen på golvet och når värmepumpens givare som mest effektivt. Andra monteringssätt är tillåtna, förutsatt att IR-överföringen mellan AirPatrol och värmepumpen fungerar.
  • Page 29 Figur 3 Figur 5 Nedanför inomhusdelen På en hylla mittemot inomhusdelen Figur 4 På väggen mittemot inomhusdelen...

  • Page 30: Testkörning Av Airpatrol

    Testkörning av AirPatrol Figur 6, 7 Kontrollera om AirPatrol kan sända kommandon till Din värmepump genom AirPatrol får aldrig monteras att stänga av pumpen och trycka på styranordningens TEST-knapp. När till vänster om inomhusdelen! förbindelsen är skapad slår AirPatrol på värmepumpen med de senaste Inomhusdelens inbyggda inställningarna och Du kan fortsätta med att använda styranordningen.

  • Page 31: Slå På/Av Värmepumpen Via Sms

    Slå PÅ/AV värmepumpen via SMS-kommando slår på värmepumpen. SMS-kommando stänger av värmepumpen. sms: sms: slår på värmepumpen stänger av värmepumpen...
  • Page 32 20°C och normal fläkthastighet, om NORM inget annat har bestämts av Ägaren eller Användare. AirPatrol möjliggör att ställa in värmepumpen på olika temperaturer och COOL fläkthastigheter. T.ex. SMS-kommando“COOL 19 MAX” ställer in pumpen . . .
  • Page 33 Användarnivåer Den kontroll samt tillgång till information som användare har över sin AirPatrol kan ställas in på tre olika nivåer: Ägaren kan sända kommandon, rapportförfrågningar och inställningskommandon samt ta emot rapportmeddelanden och larmmeddelanden från AirPatrol. Användare kan sända kommandon och rapportförfrågningar till AirPatrol men inga inställningskommandon.

  • Page 34: Inmatning Av Ägarnummer

    Efter registreringen av Ägarnumret kan inställningar göras från detta Ägarnummer. Alla andra nummer som försöker att ändra inställningar kommer att ignoreras. Om inget Ägarnummer har registrerats har alla nummer Ägarrättigheter. Om Du misstänker att Din AirPatrol styrs från oauktoriserade nummer...
  • Page 35 Avancerade inställningar För de modiga!

  • Page 36: Inmatning Av Användarenumret

    Detta betyder följande: Ägaren är inte angiven, alla användare tecken). Flera kommandon kan kombineras i ett SMS-meddelande. När kan sända in kommandon; pumpmodellen är inte angiven, en Användare har registrerats svarar AirPatrol med en SETUP-rapport. uppringningskommandon har förinställda värden; “LOW TEMPERATURE”-meddelandet sänds vid rumstemperatur under 5°C , “NO POWER”-inavaktiveras efter 24 timmar och intervallet för...

  • Page 37: Inmatning Av Värmepumpsmodell

    även om värmepumpen saknar T8/ T10-läget. Om den specifika pumpen inte finns listad på vår webbsida eller i denna bruksanvisning är det möjligt att AirPatrol fungerar med den aktuella värmepumpen men det garanteras inte, och tillverkaren av AirPatrol åtar sig inget ansvar för detta.
  • Page 38 Inställningskommandot Värmepumpens modell och serie T8/T10* Inställningskommandot Värmepumpens modell och serie T8/T10* som sänds med SMS som sänds med SMS Mitsubishi Electric All pump models T8/T10 Fujitsu 9541 Mitsubishi Electric FD 9511 Fujitsu LTC 9542 Mitsubishi Electric GE 9512 Fujitsu LEC(N) 9543 Mitsubishi Electric EF 9513...

  • Page 39: Inställningar För Larmmeddelanden

    T.ex. SMS “9713” minskar meddelande. rumstemperatursvärdet för utsändning av “LOW TEMPERATURE”- meddelandet från det förinställda värdet 5°C till 3°C. Vid inställning av parametern 972 på 0 sänds “NO POWER”- Svarsmeddelandets Funktionen av AirPatrol som Förinställt Inställningskom- meddelandet kommer inte att skickas. format aktiveras värde...
  • Page 40 Detta SMS sänds när Ditt kommando innehåller fel. T. ex. ett SMS “cool19max” besvaras med “Error command: cool19max”. Larm-SMS från AirPatrol Betydelse av Avaktivering av OBS! AirPatrol besvarar felaktiga kommandon utan att föreslå korrekta larmmeddelandet meddelandet/ kommandon (i detta exempel utgörs felet av utelämnade mellanslag larmets mellan olika kommandon).
  • Page 41 Rapportmeddelanden Förklaring om ”STATUS” rapport om värmepumpen “STATUS” rapport om värmepumpen Exempel på svarsmeddelandet Du kan begära rapporter från AirPatrol om värmepumpens status, AirPatrols status och AirPatrols inställningar. Rapportmeddelanden Pump: ON/OFF/NO POWER Pumpen PÅ/AV/ ingen ström sänds endast till personen som sänt förfrågningen.
  • Page 42 Förklaring om “VERSION”-rapporten angående AirPatrol Förklaring om ”SETUP”-rapporten SMS format Explanation SMS-format Förklaring Ägarens nummer eller Alla om inte Ver: version number Version av AirPatrols firmware Owner: number / All specificerat Pump: typ,ON/OFF Pumpens status: typ och PÅ/AV Nummer av Användare 1 och Användare Inmatningsspänning 5V och...

  • Page 43: Hård Reset (Fabriksåterställning) Och Inmatning Av Ägarnummer

    HEAT (uppvärmning, +20°C, fläkt: NORM) Pumpen PÅ T8-läget (om pumpen har funktion för underhållsvärme) Pumpen AV T10-läget (om pumpen har funktion för underhållsvärme) Återstart och angivelse av ägarnumret Kommandomeddelande AirPatrols funktion Fabriksåterställning (Ägaren raderas) och återstart av AirPatrol Inmatning av Ägarnumret...
  • Page 44 9513 Fujitsu LAC 9514 Fujitsu Nocria Panasonic 9531 Panasonic HE Kontakta oss 9532 Panasonic NE 9533 Panasonic XE För mer information var god besök 9534 Panasonic RE www.airpatrol.eu 9535 Panasonic E För kundstöd var god kontakta 9536 Panasonic CE support@airpatrol.eu...
  • Page 45 Pikaopas Sopii kaikille!

  • Page 46: Mitä Airpatrol Tekee

    Mitä AirPatrol tekee? AirPatrol on ilma-ilma lämpöpumpun ohjain, joka toimii kännykällä. AirPatrol sopii yhteen kaikkien tärkeimpien valmistajien lämpöpumppujen kanssa (katso täydellinen luettelo airpatrol.eu sivuilta). AirPatrolia on helpointa käyttää älypuhelimella Android Marketista (Android) tai App Storesta (iPhone) ladattavan AirPatrol-sovelluksen avulla). AirPatrolia voidaan myös ohjata tavallisella matkapuhelimella lähettämällä...
  • Page 47 Merkkivalot Ohjaimessa on kolme merkkivaloa ja kaksi painiketta helppoa asetuksien suorittamista varten. Lisäksi laitteessa on myös kaksi infrapunamerkkivaloa, jotka välittävät viestisi lämpöpumppuun. LED 1 / virta palaa - päällä vilkkuu – ei virtaa, toimii akulla poissa päältä – laite on poissa päältä LED 2 / kännykän merkkivalo palaa - uudelleenkäynnistymisaika, SIM-kortti puuttuu tai tekstiviestiä...
  • Page 48 Painikkeet Näitä upotettuja painikkeita voidaan painaa vaikkapa oikaistun klemmarin avulla. Tyhjennyspainike (RESET) Lyhyt painallus kytkee ohjaimen pois päältä silloin kun se toimii akulla. Ohjaimessa on akku, joka pitää laitteen käynnissä myös silloin, kun laite irrotetaan verkkovirrasta. Ohjain kytketään kokonaan pois päältä painamalla tyhjennyspainiketta. Kolme merkkivaloa vilkkuu noin sekunnin ajan ja ohjain kytkeytyy pois päältä.
  • Page 49 Virta Virran loppuessa (virta = 0V), ohjain käy akun varassa ja kytkeytyy pois päältä akun jännitteen laskiessa alle 3.5V. uusi akku kestää noin 24 tuntia (muista että akun teho heikkenee ajan myötä). Käyttöaika tallennetaan ohjaimen pois päältä kytkemisen jälkeen. Ohjain voidaan kytkeä pois päältä...

  • Page 50: Airpatrolin Asennus

    AirPatrolin asennus Kuva 1 AirPatrol tulisi asentaa seinään lämpöpumpun sisälaitteen oikealle Sisälaitteen oikealla puolella puolelle (katso kuvaa 1 siten, että infrapunalähetin osoittaa alaspäin. Näin infrapunasäde heijastuu lattiasta ja saavuttaa lämpöpumpun ilmaisimen mahdollisimman tehokkaasti. Myös muut kiinnitystavat ovat mahdollisia edellyttäen, että...
  • Page 51 Kuva 3 Kuva 5 Sisälaitteen alapuolella Ulkonemassa sisälaitteen vastapäätä Kuva 4 Seinällä, sisälaitteen vastapäätä...

  • Page 52: Airpatrolin Testaus

    Varmista voiko AirPatrol lähettää käskyjä lämpöpumppuun kytkemällä Älä aseta AirPatrolia pumppu pois päältä ja painamalla ohjaimen testauspainiketta. Yhteyden sisälaitteen vasemmalle luomisen jälkeen, AirPatrol kytkee pumpun päälle viimeisten asetusten puolelle! Sisälaitteen mukaisesti ja ohjaimen käyttö voidaan aloittaa. sisällä oleva jäähdytin voi estää...

  • Page 53: Lämpöpumpun Käynnistys/Sammutus

    Lämpöpumpun käynnistys/sammutus Käsky tekstiviestinä lähetettynä kytkee pumpun päälle. Käsky tekstiviestinä lähetettynä kytkee pumpun pois päältä sms: sms: lämpöpumppu kytkeytyy lämpöpumppu kytkeytyy päälle pois päältä...
  • Page 54 COOL tekstiviesteillä: “COOL 19 MAX” säätää pumpun jäähdyttämään . . . maksiminopeudella, kunnes 19 °C lämpötila on saavutettu. Lämpöpumpun HEAT toimintoja säädettäessä, AirPatrol vastaa aina tilan kertovalla tekstiviestillä (STATUS) . Yhdistele pumpun toiminta, huonelämpötila ja puhaltimien nopeudet sopivan sisäilman varmistamiseksi.

  • Page 55: Käyttäjätasot

    AirPatrolin käyttäjän laitteen hallintaa ja laitteesta saatavan tiedon määrää voidaan säätää kolmelle eri tasolle: Omistaja voi lähettää käskyjä, raporttitiedusteluja, asetuskäskyjä sekä vastaanottaa AirPatrol-raporttiviestejä ja hälytysviestejä. Käyttäjät voivat lähettää käskyjä ja raporttikyselyjä AirPatrolille, mutta eivät voi lähettää asetuskäskyjä. Kaikkien tasojen käyttäjät voivat esittää...

  • Page 56: Omistajan Asettaminen

    Omistajan asettaminen Mikäli epäilet, että AirPatrolia ohjataan luvattomasti muista numeroista, omistajan ja käyttäjän numerot Asetukset voi suorittaa ainoastaan omistajaa. Mikäli omistajaa ei ole kannattaa asettaa. edeltävästi asetettu, omistajan numero voidaan lähettää mistä tahansa kännykkänumerosta. Tämä voidaan tehdä kahdella eri tavalla: Omistajan numeron pois- Tuleva omistaja lähettää...
  • Page 57 Edistyneet asetukset Rohkeille!

  • Page 58: Asetuksien Tyhjennys

    “LOW TEMPERATURE” viesti lähetetään on myös merkki). Useita käskyjä voidaan sisällyttää samaan tekstiviestiin. huonelämpötilan laskiessa alle 5 °C , “NO POWER” viesti kertoo Käyttäjä asettamisen jälkeen, AirPatrol vastaa SETUP-raporttiviestillä. sähkökatkoksesta 24 tunninaikana ja “SERVICE” hälytysviestin väli on 180 päivää.

  • Page 59: Useat Eri Käskyt

    2 numerot, määrittelee lämpöpumpun Mikäli pumpun tarkkaa mallia ei löydy luettelosta verkkosivuiltamme malliksi “Fujitsu Nocria” sekä määrittelee NO POWER viestin lähettämisen tai tästä ohjekirjasta, Airpatrol voi toimia tai olla toimimatta kyseisen välittömästi sähkökatkoksen ilmetessä. lämpöpumpun kanssa eikä AirPatrolin valmistaja ole tästä vastuussa.
  • Page 60 Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10* Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10* asetuskäsky asetuskäsky Mitsubishi Electric Kaikki pumppumallit T8/T10 Fujitsu 9541 Mitsubishi Electric FD 9511 Fujitsu LTC 9542 Mitsubishi Electric GE 9512 Fujitsu LEC(N) 9543 Mitsubishi Electric EF 9513 Fujitsu LAC 9514...

  • Page 61: Hälytysviestin Asetukset

    Hälytysviestin asetukset Mikäli parametrin 972 arvoksi asetetaan 0, sähkökatkoksesta kertova “NO POWER” – viestia ei lähetetä. Omistaja voi muuttaa niitä oletusarvojen olosuhteita, joissa hälytysviestejä Mikäli parametrin 973 arvoksi asetetaan 0, huoltoon viittaavaa viestiä lähetetään. Esimerkiksi tekstiviesti “9713” madaltaa huonelämpötila- “SERVICE” ei lähetetä. arvon, jossa “LOW TEMPERATURE”...

  • Page 62: Virheviestit

    “Error userrights: text” Tekstiviesti lähetetään, mikäli käyttäjällä ei ole oikeuksia kyseisen käskyn käyttöön. “Error pump command: text“ Tekstiviesti tarkoittaa sitä, että T8/T10 toimintoa ei ole käytettävissä kyseiselle pumpulle. Mikäli AirPatrol ei pysty lähettämään tekstiviesti, lähettämistä yritetään uudelleen minuutin kuluttua.

  • Page 63: Raporttiviestit

    Raporttiviestit Pumpun ”STATUS” -tilaraportin esittely Pumpun “STATUS” –tilaraportti Vastaustekstiviestimalli Tekstiviestimuoto Pumpun tilaa, ohjaimen tilaa ja ohjaimen asetuksia koskevia viestejä voidaan lähettää AirPatrolille. Raporttiviestit lähetetään ainoastaan Pumppu PÄÄLLÄ/POISSA PÄÄLTÄ/ EI Pump: ON/OFF/NO POWER pyynnön lähettäjälle. VIRTAA Mode: AUTO/DRY/COOL/HEAT/T8/T10 Pumpun tila Käsky Käsky Esimerkki vastausviestistä...
  • Page 64 Ohjaimen “VERSION” -versioraportin esittely ”SETUP” -asetusraportin esittely Tekstiviestiformaatti Esittely Tekstiviestiformaatti Esittely Ver: version number AirPatrolin valmistajan versio Omistajan numero tai kaikki (ALL), Owner: number / All mikäli ei ole määritelty pumpun tila: tyyppi ja Pump: type,ON/OFF PÄÄLLÄ / POISSA PÄÄLTÄ Käyttäjä1 ja käyttäjä2 numero tai kaikki Users: number1, number2 / All (ALL), mikäli ei ole määritelty...

  • Page 65: Airpatrolin Käskyt

    Airpatrolin käskyt Käskyt Käsky tekstiviesti Lämpöpumpun toiminta AUTO AUTO (+20 °C, puhallin: NORM) Lämpöpumppu PÄÄLLÄ / POISSA PÄÄLTÄ DRY (+20 °C, puhallin: NORM) Käsky tekstiviesti Lämpöpumpun toiminta COOL COOL (+20 °C, puhallin: NORM) Pumppu PÄÄLLÄ HEAT HEAT (+20 °C, puhallin: NORM) Pumppu POISSA PÄÄLTÄ...
  • Page 66 Lämpöpumppumallin asetus Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10 asetuskäsky Tekstiviestillä lähetetty Lämpöpumpun malli ja sarja T8/T10 9537 Panasonic E-GFE asetuskäsky Mitsubishi Electric Kaikki pumppumallit T8/T10 9541 Mitsubishi Electric FD Fujitsu 9542 Mitsubishi Electric GE 9511 Fujitsu LTC 9543 Mitsubishi Electric EF 9512 Fujitsu LEC(N) 9513...

  • Page 67: Ota Yhteyttä

    Uusi omistaja vaihtamisen jälkeen * xx viittaa numeerisen arvon paikkaan Parametrit 971 voivat olla välillä 0-16 Parametrit 972 voivat olla välillä 0-48 Ota yhteyttä Parametrit 973 voivat olla välillä 0-360 Lisätietoja löytyy osoitteesta www.airpatrol.eu Käyttöön liittyvät tiedustelut voi lähettää osoitteeseen support@airpatrol.eu...

  • Page 68: Hva Gjør Airpatrol

    Den er kompatibel med de fleste produsenters varmepumper og alle mobiltelefoner (sjekk airpatrol.eu for fullstendig liste). Den enkleste måten å anvende AirPatrol er med en smarttelefon ved bruk av AirPatrol app som er tilgjengelig for nedlasting på Android Market eller App Store (for iPhone).
  • Page 69 Indikatorlys Kontrolleren har 3 LED-indikatorer og 2 taster for enkel innstilling. Den har også 2 infrarøde LED som overfør dine order til varmepumpen. LED 1 - Strøm på slått på blinkende ingen strøm, batteridrift slått av LED 2 - mobiltelefon LED tid for omstart, mangler SIM eller behandler SMS 1 blink (3 s intervall) normal status...
  • Page 70 Taster Bruk en utrettet binders eller lignende til å presse de innfelte tastene. RESET knapp Et kort trykk slår av kontrolleren mens den er batteridrevet. Kontrolleren har et batteri som holder den i drift selv om den er frakoblet fra vegguttaket. Trykk på RESET-knappen for å slå kontrolleren fullstendig av.
  • Page 71 Sørg for å deaktivere PIN-koden på SIM-kortet som du anvender i AirPatrol. OBS! Sørg for at SIM-kortet som du anvender i AirPatrol har tilgang til 2G-nettverk. Airpatrol er ikke kompatibel med SIM-kort som bruker kun 3G-nettverk. A) Kontroller at du tidligere har deaktivert SIM-kortet PIN-kode.

  • Page 72: Installering Av Airpatrol

    Installering av AirPatrol Bilde 1 AirPatrol skal monteres på veggen til høyre for din varmepumpes På høyre side av innendørsenhet (se bilde 1), IR-sender pekende nedover. På denne innendørsenhet måten gjenspeiles IR-strålen fra gulvet og kommer mest effektivt til varmepumpens sensorer.
  • Page 73 Bilde 3 Bilde 5 Under innendørsenhet På en hylle, rett overfor innendørsenhet Bilde 4 På veggen, rett overfor innendørsenhet...

  • Page 74: Testing Av Airpatrol

    For å kontrollere om AirPatrol kan sende kommandoer til din varmepumpe Plasser ikke AirPatrol slå av pumpen og trykk på kontrollerens TEST-knapp. Når forbindelsen er på venstre side av opprettet vil AirPatrol slå pumpen på med de siste innstillingene og du kan innendørsenhet! fortsette å bruke kontrolleren. Innendørsenhetens interne radiator kan blokkere signal fra AirPatrol.

  • Page 75: Slåvarmepumpe På/Av

    Slå varmepumpe PÅ/AV Kommando SMS slår varmepumpen på. Kommando SMS slår varmepumpen av. sms: sms: slår varmepumpen på slår varmepumpen av...

  • Page 76: Kommandoer

    F. eks. vil SMSen: “COOL 19 MAX” få NORM pumpen til kjøle ned til 19 °C mens viften går på maks. hastighet. COOL Når du endrer varmepumpens funksjon vil AirPatrol alltid svare med en . . . SMS for å bekrefte STATUS. HEAT Kombiner pumpens modus, romtemperatur og viftehastighet for en hjemmeatmosfære som du liker best.
  • Page 77 Brukernivåer Kontrollmengden som AirPatrol brukere har over enheten og informasjonsmengde som de mottar fra enheten kan deles på 3 nivåer: Eieren kan sende kommandoer, rapportforespørsler, innstillingskommandoer og motta AirPatrol Rapportmeldinger og alarmmeldinger. Brukere kan sende kommandoer og rapportforespørsler til AirPatrol, men ikke sende innstillingskommandoer Brukere på...

  • Page 78: Eierinnstillinger

    Eierinnstillinger Dersom du har mistanke om at AirPatrol kan være kontrollert av ikke godkjente numre, anbefaler vi å legge inn Eierens og Brukernes numre Innstillinger kan utføres av Eieren. Hvis det ikke er blitt fastsatt Eier tidligere, kan Eierens nummer sendes fra hvilket som helst Nullstilling av Eiernummer mobiltelefonnummer.
  • Page 79 Avansert innstilling Til de modige!

  • Page 80: Nullstilling Av Innstillinger

    Nullstilling av innstillinger Brukerinnstillinger For nullstilling av innstillinger send SMSen “90” til kontrolleren. AirPatrol For innstilling av Brukernumre begynn din kommando- SMS med “91”, svarer med SETUP-rapport: etterfulgt med Eierens mobiltelefonnummer. F. eks.: “91+47412345678” eller “91412345678” for å legge inn Bruker1 nummer der “412345678” er “Owner: All;...

  • Page 81: Multikommandoer

    Airpatrol fungere med Hvis en av kommandoer i multi-innstillingen er ukorrekt vil Eieren motta varmepumpen, noe som AirPatrol’s produsent ikke kan holdes ansvarlig for.
  • Page 82 Innstillingskommando SMS Varmepumpemodell og serie T8/T10* Innstillingskommando SMS Varmepumpemodell og serie T8/T10* som du sender som du sender Mitsubishi Electric All pump models T8/T10 Fujitsu 9541 Mitsubishi Electric FD 9511 Fujitsu LTC 9542 Mitsubishi Electric GE 9512 Fujitsu LEC(N) 9543 Mitsubishi Electric EF 9513 Fujitsu LAC...

  • Page 83: Innstilling Av Alarmmeldinger

    “LOW TEMPERATURE”- SMSen fra standardverdien 5 °C til 3 °C Hvis du innstiller parameter 973 til 0 vil det ikke bli sendt “SERVICE”- melding. Innstillingskom- Svar- AirPatrol funksjon som du aktiverer Standard- mando SMS som du verdier Alarmmeldinger sender format Alarmmeldinger sendes kun til Eieren.

  • Page 84: Feilmeldinger

    SMSen sendes hvis brukeren ikke har rettigheter til denne kommando. “Error pump command: text“ SMSen betyr at T8/T10 funksjon er ikke tilgjengelig for den spesifiserte pumpen. Hvis AirPatrol mislykket å sende en SMS vil den prøve på nytt om 1 minutt.

  • Page 85: Rapportmeldinger

    Rapportmeldinger Forklaring av pumpens ”STATUS”- rapport Pumpens “STATUS”-rapport Eksempel på SMS-svar SMS-format Du kan sende til AirPatrol rapportforespørsler om varmepumpens status, kontrollerstatus og kontrollerinnstillinger. Rapportmeldinger sendes kun til Pump: ON/OFF/NO POWER Pumpe PÅ/AV/NO POWER sender av forespørselen. Mode: AUTO/DRY/COOL/HEAT/T8/T10 Pumpens modus...
  • Page 86 Forklaring av kontrollerens “VERSION”-rapport Forklaring av ”SETUP”-rapport SMS format Forklaring SMS format Forklaring Ver: version number AirPatrol fastvareversjon Eiernummer eller or Alle hvis det er Owner: number / All udefinert Pump: type,ON/OFF Pumpestatus: type og PÅ/AV/NO POWER Bruker1 og Bruker2 nummer eller Alle...

  • Page 87: Airpatrol Kommandoark

    Airpatrol kommandoark Kommandoer Kommando-SMS Varmepumpefunksjon AUTO AUTO (+20 °C, vifte: NORM) Varmepumpe PÅ/AV DRY (+20 °C, vifte: NORM) Kommando-SMS Varmepumpefunksjon COOL COOL (+20 °C, vifte: NORM) Pumpe PÅ HEAT HEAT (+20 °C, vifte: NORM) Pumpe AV T8-modus T10-modus Omstart og innlegging av Eiernummer...
  • Page 88 Fujitsu LAC 9514 Fujitsu Nocria Ta kontakt med oss Panasonic 9531 Panasonic HE 9532 Panasonic NE For nærmere informasjon vennligst besøk www.airpatrol.eu 9533 Panasonic XE For støtte vennligst ta kontakt med oss 9534 Panasonic RE support@airpatrol.eu 9535 Panasonic E 9536...
