Consignes d'installation pour la conversion de gaz

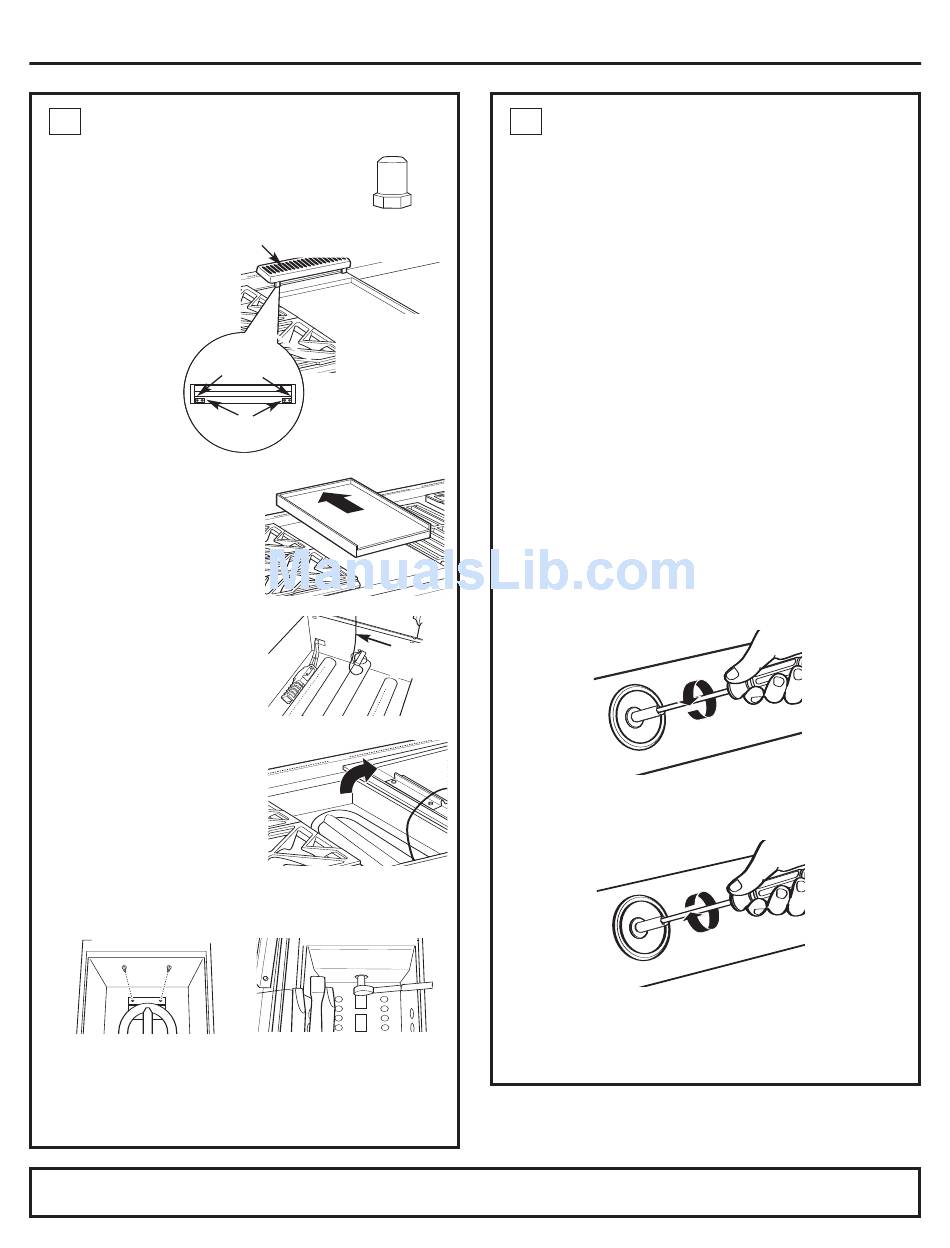

5 CHANGEZ L'ORIFICE DE LA PLAQUE
CHAUFFANTE (si installé)
Saisissez-vous de l'orifice de la plaque
chauffante de (19 mm) 3/4" longueur.
Sélectionnez le type de gaz.
— —
LP .047, NAT .076
Plaque d'aération de la plaque chauffante
A. Lift off the
griddle flue A
cover. Retirez les
2 vis de fixation
situées à
l'intérieur.
B. Utilisez une cale
ou un bout
Vis de réglage
de carton pour
protéger
la surface
Vis de fixation
adjacente.
Coulissez la
plaque chauffante vers
l'arrière et à l'extérieur des
languettes de fixation le long
de la partie inférieure.
C. Soulevez AVEC PRÉCAUTION
la plaque chauffante et
tenez-la. Un tube capillaire
de thermostat est acheminé
via un anneau. Soulevez
doucement la plaque sur un
côté et sortez le tube
capillaire de l'anneau.
D. Posez la plaque chauffante
sur une surface rembourrée.
Ne débranchez pas ou ne
tirez pas le tube capillaire.
E. Retirez les 2 vis de fixation
du brûleur situées à l'arrière
du brûleur.
• Tirez le brûleur directement
vers l'arrière et détachez-le
de l'arrivée du gaz.
F. Utilisez une clé à douille (
12,7 mm) 1/2" pour retirer
et réinstaller l'orifice.
Partie arrière
E
de la cuisinière
Inversez la procédure pour remonter la plaque chauffante.
Introduisez la partie du tube capillaire qui dépasse dans le
trou. Placez le tube capillaire du thermostat de sorte que
l'anneau le maintienne en place. Placez l'orifice non utilisé
pour pouvoir l'utiliser ultérieurement.
Une fois la conversion terminée et vérifiée, remplissez l'étiquette de conversion et placez-la à côté de l'étiquette signalétique. Pour
les cuisinières, placez l'étiquette sous le panneau de commande. Pour les tables de cuisson, placez l'étiquette au bas de l'appareil.
REMARQUE: ne
retirez que les 2
vis placées à
l'intérieur. Ne
retirez pas les
deux vis externes.
Elles servent au
réglage du
niveau.
B
C
Tube
capillaire
D
Partie avant
F
de la cuisinière
6 AJUSTEZ LES FLAMMES DU BRÛLEUR
Les brûleurs ne requièrent normalement aucun
ajustement. Ne procédez à des ajustements que si cela
s'avère nécessaire.
A. Allumez le gaz. Branchez le cordon d'alimentation.
B. Allumez les brûleurs au maximum et vérifiez les
flammes. Elles devraient être bleues. Si vous utilisez
du propane, la pointe de flammes devrait être jaune.
La présence d'objets étrangers dans le tuyau
d'alimentation en gaz devraient donner une couleur
orange à la flamme au début. L'orange disparaît par
la suite.
C. Tournez le bouton du brûleur sur "LO" (feu doux) tout
en observant la flamme.
Ajustez le réglage de la première rangée de flammes
avec la vis de dérivation de vanne de la manière
suivante :
Vous pouvez procédez à des ajustements sur deux
autres brûleurs en marche sur un réglage moyen.
La rangée supérieure des flammes est ainsi réglée sur
un niveau qui n'est pas trop faible, ce qui pourrait
provoquer l'extinction de la flamme lorsque d'autres
brûleurs sont allumés.
D. Pour ajuster la flamme, retirez les boutons. Introduisez
un tournevis à tête plate dans le trou au centre
du piston de la vanne pour engager la vis.
• Si les flammes sont trop petites ou vacillent, tournez
la vis dans le sens inverse des aiguilles d'une montre.
• Si les flammes sont trop grandes, tournez la vis dans
le sens des aiguilles d'une montre.
E. Procédez à l'ajustement en tournant doucement
la vis jusqu'à ce que l'aspect de la flamme soit le bon.
