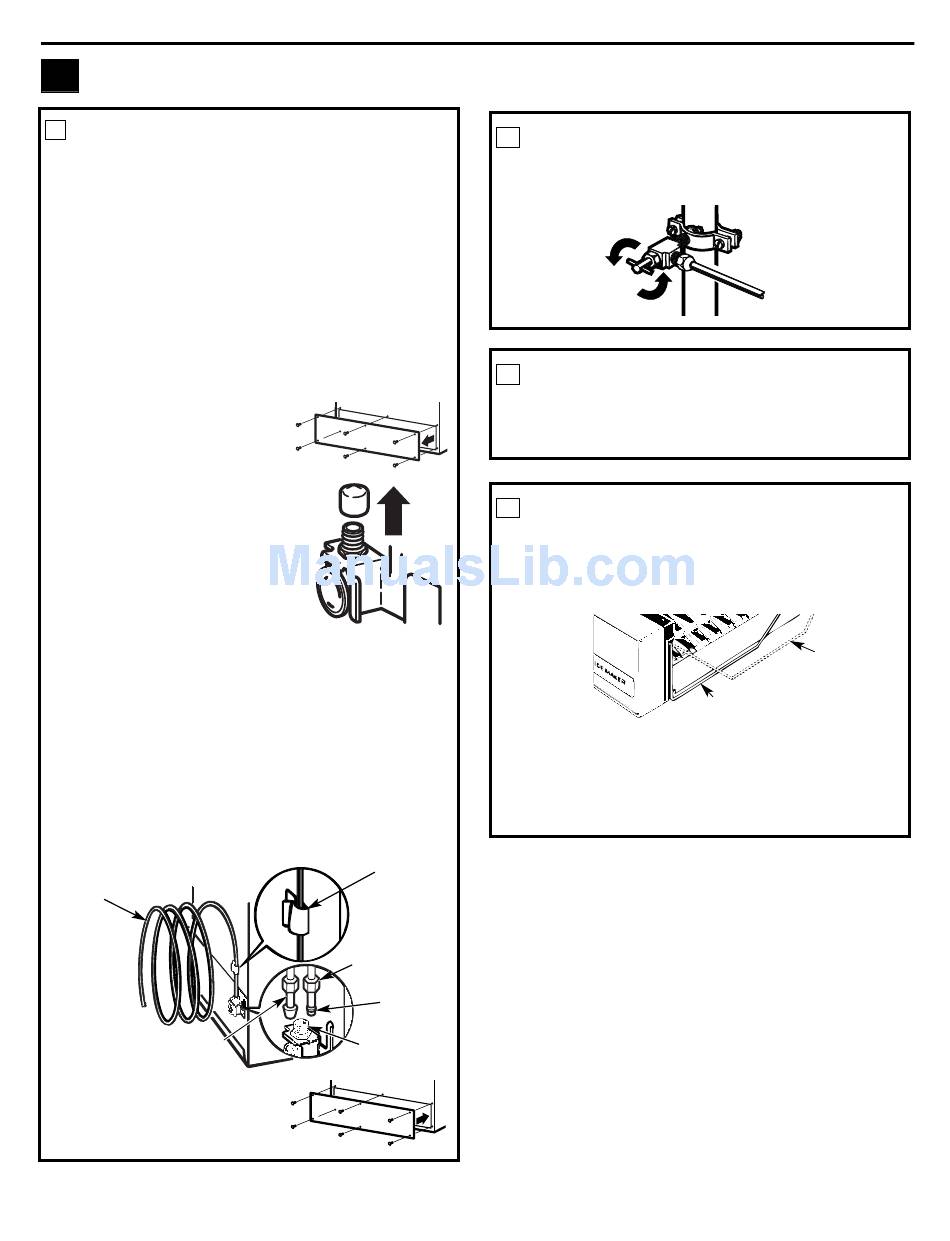

CÓMO INSTALAR LA TUBERÍA DEL AGUA
7
CONECTE LA TUBERÍA AL
REFRIGERADOR
NOTAS:
• Antes de hacer la conexión al refrigerador, asegúrese
de que el cable de corriente del refrigerador no esté
conectado en el tomacorriente de la pared.
• Recomendamos instalar un filtro de agua si su
suministro de agua tiene arena o partículas que
podrían obstruir la malla de la válvula de agua del
refrigerador. Instálelo en la tubería del agua cerca
al refrigerador. Si usa un kit de tubería para el
refrigerador SmartConnect
adicional (WX08X10002) para conectar el filtro. No
corte la tubería plástica para
instalar el filtro.
Retire la cubierta del acceso.
Retire la tapa flexible de plástico
de la válvula del agua (conexión
del refrigerador).
Coloque la tuerca de compresión y
la férula (manga) en el extremo de
la tubería como se muestra. En el
kit de tubería para el refrigerador
SmartConnect
de GE, las tuercas
ya vienen armadas con la tubería.
Inserte el extremo de la tubería en la conexión de la
válvula del agua lo más que se pueda. Mientras sostiene
la tubería, apriete el accesorio.
Para tubería de plástico de un kit de tubería para el
refrigerador SmartConnect
moldeado de la tubería en la válvula de cierre y apriete
la tuerca de compresión hasta que esté firmemente
apretada a mano, luego apriete otra vuelta con una llave.
Apretar demasiado puede causar fugas.
Una la tubería a la abrazadera provista para sostenerla
en una posición vertical. Quizás necesite apalancar
la abrazadera.
Tubería de 1/4"
Tubo de
SmartConnect
Reemplace la cubierta de acceso.
Instrucciones para la instalación
de GE, necesitará un tubo
de GE, inserte el extremo
Abrazadera
de la
tubería
Tuerca de
compresión
de 1/4"
Férula
(manga)
Conexión del
refrigerador
ABRA LA LLAVE DEL AGUA
8
EN LA VÁLVULA DE CIERRE
Apriete cualquier conexión que pueda presentar fugas.
CONECTE EL REFRIGERADOR
9
Organice el cable de la tubería de manera que no vibre
contra la parte trasera del refrigerador o contra la pared.
Empuje el refrigerador hacia la pared.
INICIE LA MÁQUINA DE HIELO
10
Mueva el brazo de llenado a la posición ON (hacia abajo).
La máquina de hielos no empezará a operar hasta que
alcance su temperatura de operación de 15°F (–9°C) o
menor. Luego, empezará a operar automáticamente.
NOTA: En condiciones de menor presión
del agua, la válvula de agua puede encenderse
hasta 3 veces para suministrar suficiente agua a
la máquina de hielos.
53
(CONT.)
Brazo de
llenado hacia
la posición
STOP (hacia
Brazo de
arriba)
llenado hacia la
posición ON
(hacia abajo)
