1
INSTALLATION DE LA CONDUITE D'EAU
Installez le robinet d'arrêt sur la canalisation d'eau
potable la plus fréquemment utilisée.
1
FERMEZ L'ALIMENTATION
PRINCIPALE D'EAU ET
DÉBRANCHEZ LE RÉFRIGÉRATEUR
Ouvrez le robinet le plus proche en sens inverse
des aiguilles d'une montre suffisamment longtemps
pour purger le tuyau.
2
PERCEZ UN TROU POUR
LE ROBINET
Choisissez, pour le robinet, un emplacement
facilement accessible. Il vaut mieux le brancher de
côté à un tuyau vertical. Si vous devez le brancher
à un tuyau horizontal, faites le branchement en haut
ou de côté, plutôt qu'en bas du tuyau, pour éviter de
recevoir des sédiments du tuyau d'alimentation d'eau.
Percez un trou de 1/4 po dans le tuyau d'eau,
à l'aide d'un foret dur. Enlevez toute barbure due
au perçage du trou dans le tuyau. Faites attention
de ne pas laisser de l'eau couler dans votre perceuse
électrique. Si vous ne percez pas un trou de 1/4 po,
vous obtiendrez une alimentation d'eau réduite et
des glaçons plus petits.
Instructions d'installation
3

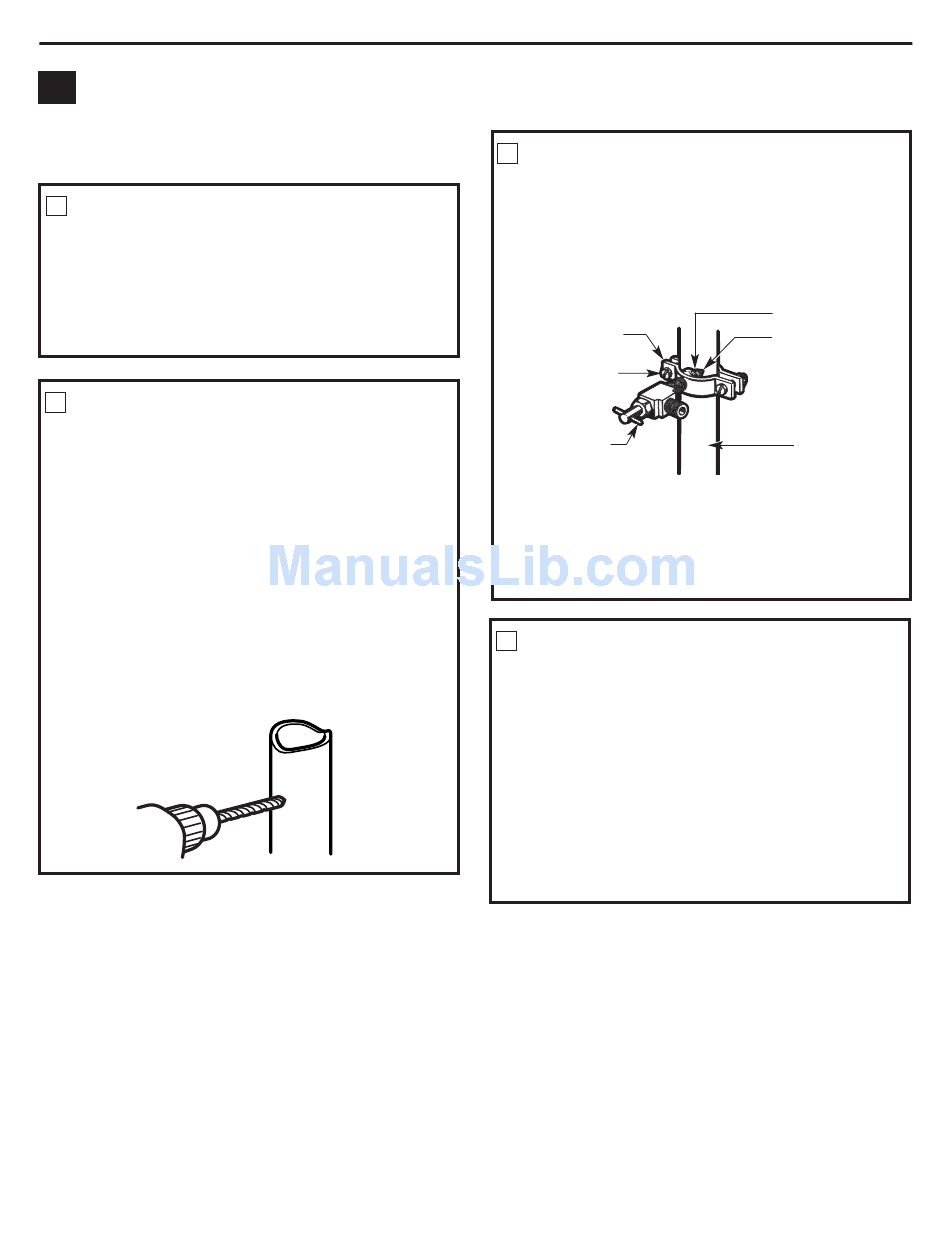

FIXEZ LE ROBINET D'ARRÊT
Fixez le robinet d'arrêt au tuyau d'eau froide à l'aide
du collier de serrage.
Serrez les vis du collier jusqu'à ce que la rondelle
d'étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d'écraser
le tuyau de cuivre.
Collier de serrage
Vis du collier
Robinet d'arrêt
à étrier
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d'arrêt à étrier sont
illégaux et leur utilisation n'est pas autorisée au
Massachusetts. Consultez votre plombier local.
4
ACHEMINEZ LE TUYAU
Acheminez le tuyau du tuyau d'eau froide au
réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur
ou le plancher (derrière le réfrigérateur ou au niveau
de l'armoire de cuisine adjacente), aussi près du mur
que possible.
NOTE : Assurez-vous qu'il y ait assez de tuyau en
trop (environ 2,44 m [8 pieds] enroulés trois fois en
cercles d'environ 25 cm [10 po] de diamètre) pour
vous permettre de décoller le réfrigérateur du mur
après l'installation.
30
(SUITE)
Rondelle
Entrée
Tuyau vertical
d'eau froide
