DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE

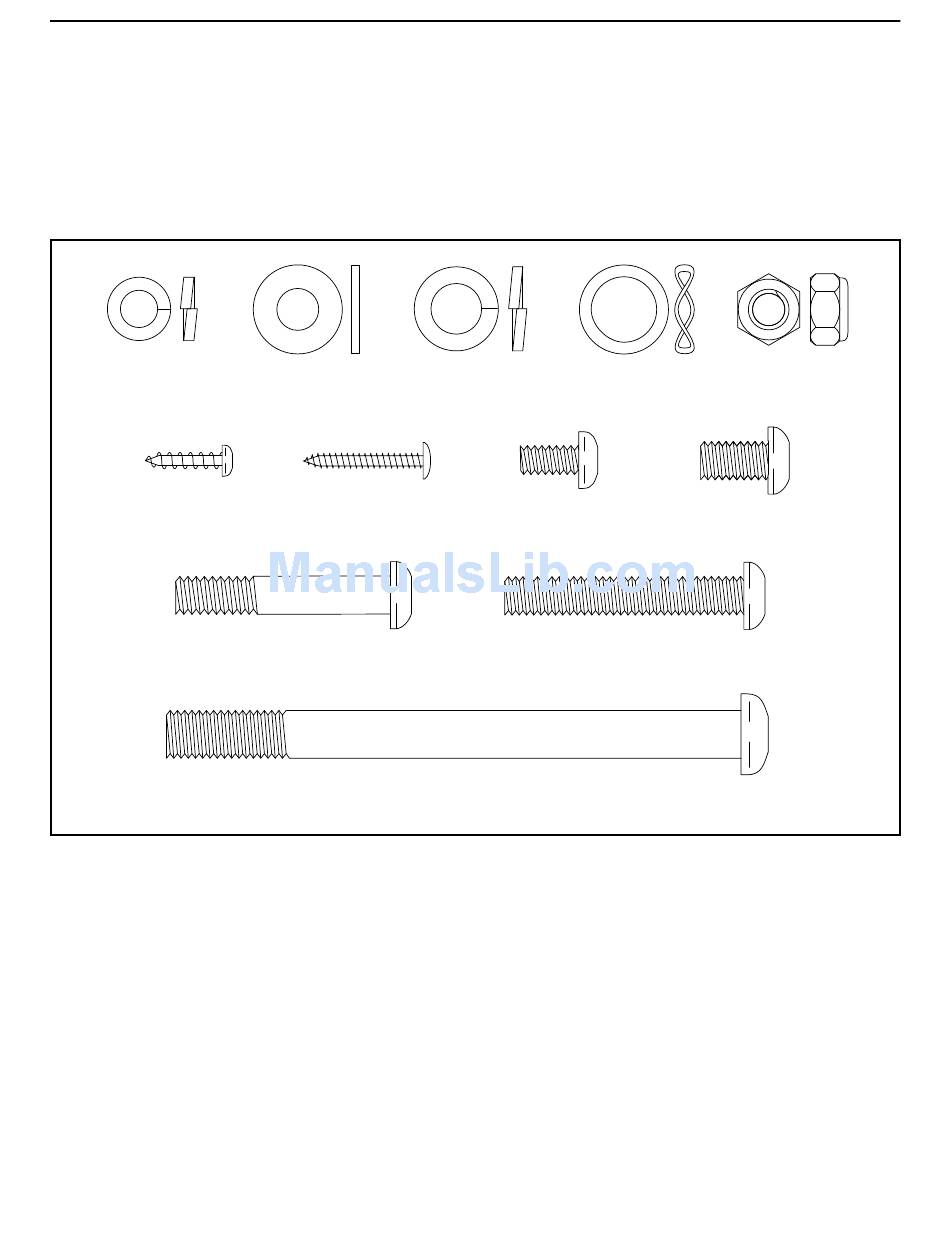

Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu
identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am
Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile
bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie
erst nach, ob es nicht schon angebracht worden ist. Möglicherweise sind auch einige Extrateile beigelegt
worden.
M8 Federring
M8
M10 Federring
M8 x 23mm x 1,5mm
Wellenförmige
(83)–6
Kontermutter
(88)–4
Unterlegscheibe
Unterlegscheibe
(105)–6
(91)–10
(118)–2
M4 x 16mm
M4 x 25mm
M6 x 12mm Schraube
M8 x 16mm
Schraube
Schraube (82)–2
(111)–2
Schraube (102)–18
(93)–16
M8 x 45mm Bolzen (104)–6
M8 x 50mm Schraube
(112)–6
M10 x 120mm Schraube (100)–4
5
