Yamaha DVD-S2700 Owner's Manual

Dvd audio/video sa-cd player
Hide thumbs Also See for DVD-S2700:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Service Manual, Owner's Manual
U
DVD AUDIO/VIDEO SA-CD PLAYER
LECTEUR DE DVD AUDIO/VIDEO SA-CD
DVD-S2700
AUDIO DIRECT
POWER
HDMI
STANDBY
ON
ON
OFF

Advertisement

Table of Contents
loading

Related Manuals for Yamaha DVD-S2700

Summary of Contents for Yamaha DVD-S2700

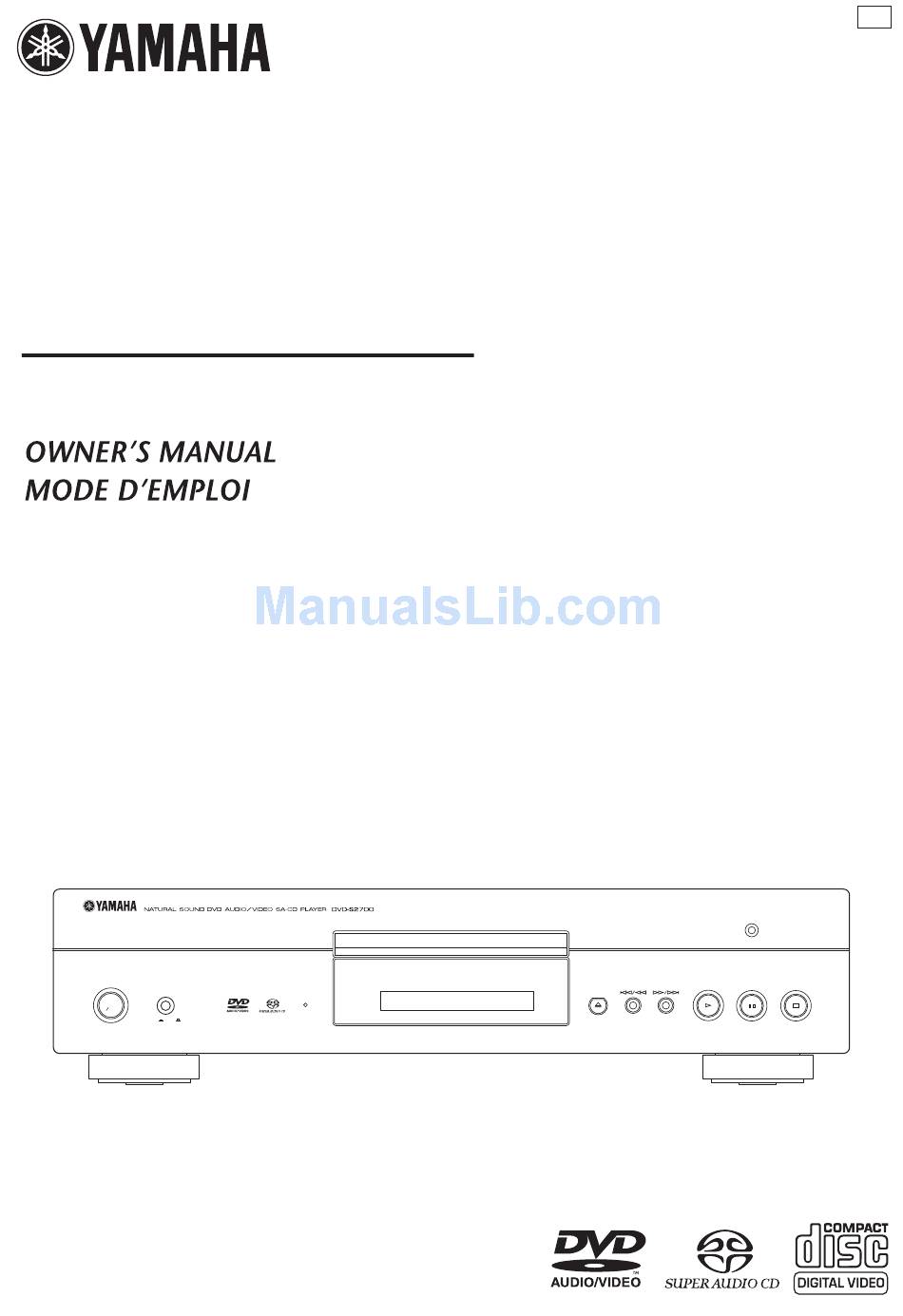

  • Page 1 DVD AUDIO/VIDEO SA-CD PLAYER LECTEUR DE DVD AUDIO/VIDEO SA-CD DVD-S2700 AUDIO DIRECT POWER HDMI STANDBY...

  • Page 2: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS 12 Grounding or Polarization — This product may be equipped with a polarized alternating current line plug (a plug having one blade CAUTION wider than the other). This plug will fit into the power outlet only one way. This is a safety feature. If you are unable to insert the RISK OF ELECTRIC SHOCK DO NOT OPEN plug fully into the outlet, try reversing the plug.
  • Page 3 - and, most importantly, without affecting your sensitive hearing. Since hearing damage from loud sounds is often undetectable until it is too late, YAMAHA and the Electronic Industries Association’s Consumer Electronics Group recommend you to avoid prolonged exposure from excessive volume levels.
  • Page 4 Output Power 1.45 mW (DVD) YAMAHA will not be held responsible for any damage 1.13 mW (VCD/CD) resulting from use of this unit with a voltage other than as Beam divergence 60 degrees specified.

  • Page 5: Table Of Contents

    CONTENTS INTRODUCTION DISC OPERATION Playable disc formats........3 Basic operation ..........16 DVD region codes ..........3 Pausing playback..........16 Patent information ......... 4 Selecting a track/chapter ........16 Cleaning discs ..........4 Searching backward/forward ......17 Supplied accessories ........4 Repeat playback...........
  • Page 6 Contents SETUP MENU LANGUAGE CODE LIST Menu overview ..........24 TROUBLESHOOTING Setup menu operation......... 25 General setup menu ........26 Selecting DVD-Audio mode......26 GLOSSARY Selecting SA-CD mode........26 Setting the OSD language........26 SPECIFICATIONS Restricting playback with parental control ..26 Changing the parental password ......

  • Page 7: Introduction

    INTRODUCTION INTRODUCTION Thank you for purchasing this unit. This Owner’s Manual Notes explains the basic operation of this unit. • Illustrations in this manual are based on the U.K. and • CD-R(W), DVD-R(W) and DVD+R(W) cannot be played unless finalized. Europe models unless otherwise specified.

  • Page 8: Patent Information

    INTRODUCTION Patent information Cleaning discs • When a disc becomes dirty, clean it with a cleaning – cloth. Wipe the disc from the center out. Do not wipe in a circular motion. Manufactured under license from Dolby Laboratories. • Do not use solvents such as benzine, thinner, “Dolby”...

  • Page 9: Functional Overview

    FUNCTIONAL OVERVIEW FUNCTIONAL OVERVIEW Front panel AUDIO DIRECT POWER HDMI STANDBY 8 9 0 1 Disc tray 7 Front panel display Load a disc in the disc tray. Displays playback information or settings. 2 AUDIO DIRECT indicator Lights up when you select the AUDIO DIRECT mode Opens or closes the disc tray.

  • Page 10: Front Panel Display

    FUNCTIONAL OVERVIEW Front panel display SVCD P.SCAN TITLE GROUP CHP/ TRK MULTI D.MIX PROG. RANDOM ALL A JPEG AUDIO DivX SA-CD 1 P.SCAN indicator 5 D.MIX indicator (DVD-Audio only) Lights up when the progressive scan function is Lights up when playing the disc that allows down activated.

  • Page 11: Rear Panel

    FUNCTIONAL OVERVIEW Rear panel COAXIAL CENTER RS-232C OPTICAL SURROUND SUBWOOFER FRONT MIXED 2CH VIDEO MAINS REMOTE CONTROL AUDIO OUT DIGITAL S VIDEO COMPONENT HDMI VIDEO OUT (U.K. and Europe models) 1 AUDIO OUT (6ch discrete) jacks 7 MAINS Connect to the 6ch input jacks of your AV receiver. Connect the supplied power cable.

  • Page 12: Remote Control

    FUNCTIONAL OVERVIEW 1 LIGHT Remote control Lights up the remote control buttons. 2 DIMMER Selects from three different levels of brightness for the front panel display: medium, low and auto. POWER LIGHT For auto setting, brightness is automatically set to low only during playback.
  • Page 13 FUNCTIONAL OVERVIEW e Cursors ( f A-B Selects an item in the currently displayed menu. Repeats a specific segment. ENTER g ENTER Confirms the menu selection. Confirms the menu selection. r MENU h SLOW / SEARCH (22 / 33) Accesses the menu of a disc. Searches backward or forward.

  • Page 14: Connections

    CONNECTIONS CONNECTIONS General notes on connections Connecting an AV receiver with 5.1ch/ digital input jacks Be sure to turn off this unit and unplug the power supply ■ Analog connections cable, before you make or change connections. • Depending on the component you want to connect, there If you want to reproduce multi-channel Super Audio CD are various ways to make connections.

  • Page 15: Video Connections

    CONNECTIONS ■ Digital connections Video connections If you want to use the Dolby Digital, DTS or MPEG function on your AV receiver, connect HDMI <A> or This unit has HDMI, composite video, S-video, DIGITAL (COAXIAL) <B> or DIGITAL (OPTICAL) component video and SCART output jacks. If your AV <C>...

  • Page 16: Connecting The Power Cable

    CONNECTIONS ■ HDMI jack <A> ■ SCART terminal <E> (U.K. and Europe models only) HDMI (High-Definition Multimedia Interface) provides high quality digital audio and video on a single If your TV has only a terminal for video input, you can connection.

  • Page 17: Getting Started

    GETTING STARTED GETTING STARTED Step 1: Inserting batteries into Notes the remote control • Do not spill water or other liquids on the remote control. • Do not drop the remote control. • Do not leave or store the remote control in the following types of conditions: –...

  • Page 18: Step 3: Setting A Tv Type

    GETTING STARTED Press repeatedly to highlight [TV Step 3: Setting a TV type Type]. This unit is compatible with both NTSC and PAL video VIDEO formats. Select the color system that matches your TV. TV Display 16:9 Notes TV Type NTSC Black Level*1...

  • Page 19: Step 4: Setting A Language Preference

    GETTING STARTED Step 4: Setting a language Setting the audio, subtitle and disc menu languages preference Press SETUP. You can select your own preferred language settings. This ➜ The setup menu appears. unit will automatically switch to your preferred language for you whenever you load a disc.

  • Page 20: Disc Operation

    DISC OPERATION DISC OPERATION Press again to close the disc tray. Notes ➜ After recognizing the disc, this unit starts to play back automatically. • Unless otherwise specified, all operations described here are carried out using the supplied remote control. •...

  • Page 21: Searching Backward/Forward

    DISC OPERATION MP3, WMA, JPEG, DivX Searching backward/forward Folder Track Press SLOW / SEARCH ( 22 / 33) For slow search, press PAUSE ( ) to • pause playback before pressing SLOW / SEARCH (22 / 33) . Chapter: repeats the current chapter Title: repeats the current title While searching, press SLOW / SEARCH (...

  • Page 22: Program Playback (Cd)

    DISC OPERATION Program playback (CD) Note Once you take out the disc from the disc tray or turn off this unit, You can customize the playback order for tracks stored in the stored program play content is cleared. the disc. This unit supports a maximum of 20 programmed tracks.

  • Page 23: Using The Video Cd Playback Control (Pbc) Menu (Vcd/Svcd)

    DISC OPERATION Using the Video CD playback control Using the OSD menu (PBC) menu (VCD/SVCD) (DVD/VCD/SVCD/CD) Press MENU to turn on the PBC function. During playback, press ON SCREEN. ➜ The disc menu appears on the TV screen. ➜ A list of available disc information appears on the TV screen.

  • Page 24: Displaying Text Information (Sa-Cd)

    DISC OPERATION ■ To select a title (DVD-Video)/ ■ To select a category of time group (DVD-Audio) (VCD/SVCD/CD) Press repeatedly to highlight Press repeatedly to highlight 1, and then enter a title/group number using the w, and then press ENTER to toggle between the numeric buttons (0-9).

  • Page 25: Viewing Angles (Dvd-Video)

    DISC OPERATION Viewing angles (DVD-Video) Selecting a subtitle language (DVD-Video) If the disc contains sequences recorded from different Press SUBTITLE repeatedly to select a subtitle camera angles, you can view the picture from a number of different angles. language. DivX external subtitle files SUBTITLE AUDIO ANGLE ZOOM...

  • Page 26: Group/File Selection (Dvd-Audio/Divx/Mp3/Wma/Kodak Picture Cd)

    DISC OPERATION Group/File selection (DVD-Audio/ Bonus group playback DivX/MP3/WMA/Kodak picture CD) (DVD-Audio) You can select a track in a specific group for DVD-Audio Some DVD-Audio discs contain bonus groups that require discs and a track/file in a folder for data disc. a four-digit password to gain access.

  • Page 27: Multimedia File Playback (Mp3/Wma/Divx/Jpeg)

    DISC OPERATION Media Player Media Player Time Time 00 : 00 : 10 00 : 00 : 10 MULTI 2CH GROUP PAGE MULTI /2CH PROG ROOT ROOT RANDOM SCRNE SCRNE A_0510 A_0510 B_0618 B_0618 JPEG JPEG REPEAT B_0630 B_0630 C_0731 C_0731 C_0729 C_0729...

  • Page 28: Setup Menu

    SETUP MENU SETUP MENU Menu overview Main Menu Menu item Setting Item/Submenu Setting item/Parameter GENERAL DVD-Audio mode DVD-Audio, DVD-Video SA-CD mode SA-CD, CD OSD Language English, Français, Español, Parental Rating _ _ _ _ (Enter your password) Level 1 to Level 8 Parental Password _ _ _ _ (Enter your password) New Password, Confirm Password...

  • Page 29: Setup Menu Operation

    SETUP MENU Press to select the desired main menu, Setup menu operation and then press ENTER. ➜ Menu items and setting items appear. Setup is carried out on the TV screen, enabling you to customize this unit to suit your own particular SPEAKER requirements.

  • Page 30: General Setup Menu

    SETUP MENU General setup menu Setting the OSD language This menu contains various options for the on-screen display (OSD) language. For details, see “Setting the OSD SETUP (On-Screen Display) language” on page 15. GENERAL DVD-Audio mode SA-CD mode Restricting playback with parental AUDIO OSD Language control...

  • Page 31: Setting The Screen Saver

    You can set this unit to the standby mode automatically ® after a certain elapsed period. Yamaha provides you with the DivX VOD (Video On Demand) registration code that allows you to rent and • Select [Sleep Timer] in [GENERAL] menu.

  • Page 32: Audio Setup Menu

    SETUP MENU Audio setup menu Setting the LPCM output Set the LPCM output if you have connected this unit to a PCM-compatible receiver via a digital terminal, such as SETUP the coaxial or optical terminals. Discs are recorded at a certain sampling rate. The higher GENERAL Analog Output the sampling rate, the better the sound quality.

  • Page 33: Speaker Setup Menu

    SETUP MENU Initialize Speaker setup menu You can reset [Size] settings to the initial factory settings. Select [Initialize] under [Size] in [SPEAKER] menu. SETUP Press GENERAL Size ➜ The confirmation screen appears. Distance AUDIO Level Select [Yes] to reset the setting, and then press SPEAKER SA-CD Config ENTER.

  • Page 34: Setting Speaker Levels

    SETUP MENU Surround L/R For [Auto], press ENTER to output the test tone. Set the distance from your listening position to the For [Manual], press to select each surround speakers. We recommend to place the surround ENTER speaker, and then press to output the test left speaker and right speaker at the same distance from tone.

  • Page 35: Video Setup Menu

    SETUP MENU When the aspect ratio of your TV is 4:3: Video setup menu Playback Setting TV display disc SETUP 16:9 GENERAL TV Display 4:3 Pan TV Type AUDIO Scan Black Level*1 SPEAKER Closed Caption*1 Still Mode VIDEO Progressive Scan HDMI Scart Video Out*2...

  • Page 36: Selecting The Closed Caption (U.s.a. And Canada Models Only)

    REGARDING OUR VIDEO MONITOR COMPATIBILITY WITH THIS MODEL 525P AND 625P DVD PLAYER, PLEASE CONTACT OUR CUSTOMER SERVICE CENTER. This unit is compatible with the complete line of YAMAHA products, including the projectors DPX-1300, DPX-830 and the plasma monitor PDM-4220.

  • Page 37: Switching The Scart Video Out (U.k. And Europe Models Only)

    SETUP MENU Chroma delay Switching the SCART video out Set this to adjust the advance delay of the chroma signal (U.K. and Europe models only) for a perfectly clear picture. Control range: –2 to +2 Select this setting to toggle the video signal output from the AV terminal between CVBS (composite video) and True Life RGB.

  • Page 38: Selecting The Wide Screen Format

    SETUP MENU • Select [HDMI Video] in [HDMI] menu. Selecting the wide screen format 480P/576P Set the aspect ratio of the projected images on the screen. Select this for 480/576 progressive-scan video. This function is only available for progressive scan and HDMI output.

  • Page 39: Setting The Hdmi Audio

    SETUP MENU Setting the HDMI audio Selecting an angle mark display Set the HDMI audio output to match the connected You can switch an angle mark display on or off when component. This function is only available when this unit sequences recorded from different camera angles are is connected to an HDMI-compatible component via the played back.
  • Page 40 LANGUAGE CODE LIST LANGUAGE CODE LIST Abkhazian 1112 Fiji 1620 Lingala 2224 Singhalese 2919 Afar 1111 Finnish 1619 Lithuanian 2230 Slovak 2921 Afrikaans 1116 French 1628 Macedonian 2321 Slovenian 2922 Albanian 2927 Frisian 1635 Malagasy 2317 Somali 2925 Amharic 1123 Galician 1722 Malay...
  • Page 41 Refer to the table below when this unit does not function properly. If the problem you are experiencing is not listed below or if the instruction below does not help, turn off this unit, disconnect the power cable, and contact the nearest authorized YAMAHA dealer or service center. Problem...
  • Page 42 TROUBLESHOOTING Problem Solution page No sound or distorted sound Adjust the volume. – Check that the speakers are connected properly. – Adjust the volume level in the setup menu. No audio at digital output Check the digital connections. If you are playing a DTS source, check that your receiver can decode DTS and [Digital Out] is set to [All] If you are playing an MPEG-2 source, check that your receiver can decode MPEG-2.

  • Page 43: Aspect Ratio

    GLOSSARY GLOSSARY ■ Aspect ratio ■ Dolby Digital Horizontal and vertical ratio of a displayed image. The Digital surround sound system which is developed by horizontal vs. vertical ratio of conventional TV is 4:3, and Dolby Laboratories provides completely independent that of wide-screens is 16:9.

  • Page 44: Region Code

    GLOSSARY ■ Interlace ■ Region code The most common type of scanning used in televisions. It Many DVD discs include a region code so that the divides a screen into even and odd numbered fields for copyright owner can control DVD software distribution scanning, and then builds an image by combining them only to regions where they are ready to distribute.
  • Page 45 GLOSSARY ■ HDMI Audio output table HDMI Audio Analog output Audio format setting Auto*1 Multi channel PCM multi*2 Dolby Digital Dolby Digital Stereo PCM 2ch Multi channel PCM multi*2 DVD-Video Stereo PCM 2ch Multi channel PCM multi*2 MPEG MPEG Stereo PCM 2ch PCM 2ch*4 Multi channel/Stereo...
  • Page 46 SPECIFICATIONS SPECIFICATIONS PLAYBACK SYSTEM TV STANDARD • DVD-Video • Number of lines........PAL: 625, NTSC: 525 • DVD-Audio • Vertical frequency......PAL: 50 Hz, NTSC: 60 Hz • DVD-R, DVD-RW • Playback..........Multistandard (PAL/NTSC) • DVD+R, DVD+RW, DVD+R DL CONNECTIONS • Video CD, SVCD •...
  • Page 47 Pour utiliser l’appareil au mieux de ses possibilités, lisez 13 Ne tentez pas de modifier ni de réparer l’appareil. attentivement ce mode d’emploi. Conservez-le Consultez le service YAMAHA compétent pour toute soigneusement pour référence. réparation qui serait requise. Le coffret de l’appareil ne Veillez à...
  • Page 48 TABLE DES MATIÈRES INTRODUCTION FONCTIONNEMENT DU LECTEUR DE DISQUE 16 Formats de disques lisibles ......3 Fonctionnement de base ......16 Codes régionaux des DVD ........3 Pause de lecture ..........16 Informations concernant les brevets... 4 Sélection d’une plage ou d’un chapitre ....16 Nettoyage des disques ........
  • Page 49 TABLE DES MATIÈRES MENU DE RÉGLAGE LISTE DES CODES DE LANGUES Aperçu des menus ........24 GUIDE DE DÉPANNAGE Fonctionnement du menu de réglage ..25 Menu de réglage général ......26 Sélection du mode DVD-Audio ......26 GLOSSAIRE Sélection du mode SA-CD ......... 26 Réglage de la langue du menu OSD ....

  • Page 50: Introduction

    INTRODUCTION INTRODUCTION Merci pour l’achat de cet appareil. Ce Mode d’emploi Remarques décrit les fonctions de base de l’appareil. • Les illustrations dans ce manuel représentent les • Les CD-R/RW, DVD-R(W) et DVD+R(W) ne peuvent être lus que s’ils ont été clôturés. modèles commercialisés au Royaume-Uni et en Europe, •...

  • Page 51: Informations Concernant Les Brevets

    INTRODUCTION Informations concernant les Nettoyage des disques brevets • Lorsqu’un disque est sale, nettoyez-le avec un chiffon. Essuyez le disque du centre vers la périphérie. Ne pas – essuyer dans le sens circulaire. • Ne pas utiliser de solvants comme la benzine, le diluant ni de produits de nettoyage en vente dans le commerce, Fabriqué...

  • Page 52: Description Des Elements

    DESCRIPTION DES ELEMENTS DESCRIPTION DES ELEMENTS Panneau avant AUDIO DIRECT POWER HDMI STANDBY 8 9 0 1 Tiroir de disques 7 Afficheur du panneau avant Placez un disque dans le tiroir. Les informations de lecture et les réglages s’affichent ici. 2 Témoin AUDIO DIRECT S’éclaire lorsque vous sélectionnez le mode AUDIO DIRECT en appuyant sur AUDIO DIRECT sur la...

  • Page 53: Afficheur Du Panneau Avant

    DESCRIPTION DES ELEMENTS Afficheur du panneau avant SVCD P.SCAN TITLE GROUP CHP/ TRK MULTI D.MIX PROG. RANDOM ALL A JPEG AUDIO DivX SA-CD 1 Témoin P.SCAN 5 Témoin D.MIX (DVD-Audio seulement) Ce témoin s’éclaire lorsque le balayage progressif est S’éclaire pendant la lecture de disques dont le son en service.

  • Page 54: Panneau Arrière

    DESCRIPTION DES ELEMENTS Panneau arrière COAXIAL CENTER RS-232C OPTICAL SURROUND SUBWOOFER FRONT MIXED 2CH VIDEO MAINS AUDIO OUT DIGITAL REMOTE CONTROL S VIDEO COMPONENT HDMI VIDEO OUT (Modèles pour l’Europe et le Royaume-Uni) 1 Prises AUDIO OUT (6 canaux discrets) 7 MAINS Raccordez ces prises aux prises d’entrée 6 canaux de Branchez le cordon d’alimentation fourni sur cette...

  • Page 55: Télécommande

    DESCRIPTION DES ELEMENTS 1 LIGHT Télécommande Éclaire les touches du boîtier de télécommande. 2 DIMMER Vous avez le choix entre trois niveaux de luminosité pour l’afficheur du panneau avant: moyen, faible et POWER auto. LIGHT Lorsque auto est sélectionné, la luminosité devient DIMMER AUDIO DIRECT STANDBY HDMI...
  • Page 56 DESCRIPTION DES ELEMENTS e Touches de déplacement du curseur f A-B Cette touche sert à répéter un passage précis. Ces touches servent à sélectionner un élément sur le menu affiché. g ENTER Cette touche sert à valider votre sélection sur le menu. ENTER Cette touche sert à...

  • Page 57: Raccordements

    RACCORDEMENTS RACCORDEMENTS Remarques générales sur les Raccordement d’un ampli-tuner audio/ vidéo aux prises d’entrée numérique/ liaisons 5.1 canaux Avant d’effectuer ou de changer les raccordements, veillez à éteindre ■ Liaisons analogiques cet appareil et à débrancher le cordon d’alimentation secteur. •...

  • Page 58: Liaisons Vidéo

    RACCORDEMENTS ■ Liaisons numériques Liaisons vidéo Si vous voulez utiliser la fonction Dolby Digital, DTS ou MPEG sur votre ampli-tuner audio/vidéo, raccordez la Cet appareil est pourvu de prises de sortie HDMI, vidéo prise HDMI <A> ou DIGITAL (COAXIAL) <B> ou composite, S-vidéo, vidéo composante et SCART.

  • Page 59: Raccordement Du Cordon D'alimentation

    RACCORDEMENTS ■ Prise HDMI <A> ■ Borne SCART <E> (Modèles pour l’Europe et le Royaume-Uni uniquement) L’interface HDMI (Interface Multimédia Haute Définition) fournit un son et une image numériques de Si votre téléviseur a seulement une borne d’entrée vidéo, haute qualité via un seul câble. Reliez la prise HDMI de vous pouvez relier le téléviseur directement à...

  • Page 60: Pour Commencer

    POUR COMMENCER POUR COMMENCER Étape 1: Mise en place des piles Remarques dans la télécommande • Ne pas verser d’eau ni de liquide sur la télécommande. • Ne pas laisser tomber la télécommande. • Ne pas exposer ni ranger la télécommande aux endroits suivants: –...

  • Page 61: Étape 3: Réglage Du Type De Téléviseur

    POUR COMMENCER Appuyez plusieurs fois de suite sur Étape 3: Réglage du type de pour surligner [Type TV]. téléviseur VIDEO Cet appareil est compatible avec les systèmes vidéo NTSC Affichage TV 16:9 et PAL. Sélectionnez le système couleur correspondant à Type TV NTSC votre téléviseur.

  • Page 62: Étape 4: Réglage Votre Langue Préférée

    POUR COMMENCER Étape 4: Réglage votre langue Réglage des langues des dialogues, des sous-titres et du menu du disque préférée Appuyez sur SETUP. Vous pouvez sélectionner les réglages de langue souhaités. ➜ Le menu de réglage apparaît. Ainsi votre langue préférée sera automatiquement sélectionnée lorsque vous insérerez un disque.

  • Page 63: Fonctionnement Du Lecteur De Disque

    FONCTIONNEMENT DU LECTEUR DE DISQUE FONCTIONNEMENT DU LECTEUR DE DISQUE Appuyez une nouvelle fois sur pour fermer le Remarques tiroir de disques. • Toutes les opérations mentionnées ici s’effectuent à l’aide de la ➜ Lorsque le disque a été reconnu, la lecture télécommande fournie, sauf mention contraire.

  • Page 64: Localisation D'un Passage Vers L'arrière Ou L'avant

    FONCTIONNEMENT DU LECTEUR DE DISQUE MP3, WMA, JPEG, DivX Localisation d’un passage vers Folder Track l’arrière ou l’avant Appuyez sur SLOW / SEARCH ( 22 / 33) • Pour la recherche lente, appuyez sur PAUSE ( ) pour interrompre la lecture avant Chapter: répétition du chapitre actuel d’appuyer sur SLOW / SEARCH (22 / 33).

  • Page 65: Lecture Programmée (Cd)

    FONCTIONNEMENT DU LECTEUR DE DISQUE Lecture programmée (CD) Remarque Une fois que le disque a été retiré du plateau de disque et Vous pouvez programmer l’ordre de lecture des plages l’appareil éteint, la programmation est supprimée. enregistrées sur un disque. Un maximum de 20 plages peuvent être programmées sur cet appareil.

  • Page 66: Utilisation Du Menu De Commande De La Lecture (Pbc) D'un Vidéo Cd (Vcd/Svcd)

    FONCTIONNEMENT DU LECTEUR DE DISQUE Utilisation du menu de commande de la Utilisation du menu OSD lecture (PBC) d’un Vidéo CD (VCD/SVCD) (DVD/VCD/SVCD/SA-CD) Appuyez sur MENU pour mettre la fonction Pendant la lecture, appuyez sur ON SCREEN. ➜ La liste des informations disponibles apparaît sur PBC en service.

  • Page 67: Affichage D'informations Alphanumériques (Sa-Cd)

    FONCTIONNEMENT DU LECTEUR DE DISQUE ■ Pour sélectionner un titre (DVD-Vidéo) ■ Pour sélectionner une catégorie de temps ou un groupe (DVD-Audio) (VCD/SVCD/CD) Appuyez plusieurs fois de suite sur Appuyez plusieurs fois de suite sur pour surligner 1, puis spécifiez le numéro pour surligner w, puis appuyez sur de titre/groupe avec le pavé...

  • Page 68: Angles De Prise De Vue (Dvd-Vidéo)

    FONCTIONNEMENT DU LECTEUR DE DISQUE Angles de prise de vue Sélection d’une langue pour les sous- titres (DVD-Vidéo) (DVD-Vidéo) Appuyez plusieurs fois de suite sur SUBTITLE Si le disque contient des séquences enregistrées sous pour sélectionner la langue des sous-titres. différents angles, vous pourrez voir l’image sous un autre angle de prise de vue en utilisant cette fonction.

  • Page 69: Sélection De Groupe/Fichier (Dvd-Audio/Divx/Mp3/Wma/Cd D'images Kodak)

    FONCTIONNEMENT DU LECTEUR DE DISQUE Sélection de groupe/fichier Lecture de groupes de bonus (DVD-Audio) (DVD-Audio/DivX/MP3/WMA/CD Certains DVD-Audio contiennent des groupes de bonus d’images Kodak) auxquels vous avez accès par un mot de passe à quatre chiffres. Dans ce cas, reportez-vous à la pochette du Vous pouvez sélectionner une plage dans un groupe disque ou à...

  • Page 70: Lecture De Fichiers Multimédia (Mp3/Wma/Divx/Jpeg)

    FONCTIONNEMENT DU LECTEUR DE DISQUE GROUP PAGE MULTI 2CH Media Player Media Player Time Time 00 : 00 : 10 00 : 00 : 10 MULTI / 2CH PROG ROOT ROOT RANDOM SCRNE SCRNE A_0510 A_0510 JPEG JPEG B_0618 B_0618 REPEAT B_0630 B_0630...

  • Page 71: Menu De Réglage

    MENU DE RÉGLAGE MENU DE RÉGLAGE Aperçu des menus Menu principal Élément du menu Réglage/Menu secondaire Réglage/Paramètre GENERAL Mode DVD-Audio DVD-Audio, DVD-Vidéo Mode SA-CD SA-CD, CD Langue OSD English, Français, Español, Niveau parental _ _ _ _ (Tapez votre mot de passe) Niveau 1 à...

  • Page 72: Fonctionnement Du Menu De Réglage

    MENU DE RÉGLAGE Appuyez sur pour sélectionner le Fonctionnement du menu de menu principal souhaité, puis appuyez sur réglage ENTER. ➜ Les éléments des menus et les réglages Le menu s’affiche sur l’écran du téléviseur et permet de apparaissent. personnaliser cet appareil pour des besoins particuliers. Effectuez les opérations suivantes pour opérer dans le SPEAKER menu de réglage.

  • Page 73: Menu De Réglage Général

    MENU DE RÉGLAGE Menu de réglage général Réglage de la langue du menu OSD Ce menu contient différentes options pour la langue du menu OSD. Pour le détail, “Sélection de la langue de SETUP l’affichage OSD (affichage sur écran)” à la page 15. GENERAL Mode DVD-Audio Mode SA-CD...

  • Page 74: Réglage De L'économiseur D'écran

    Réglage de la minuterie d’arrêt DivX ® Vous pouvez régler l’appareil pour qu’il se mette en veille Yamaha vous fournit un code d’enregistrement DivX après l’écoulement d’un certain temps. VOD (vidéo sur demande) qui vous permet de louer et ®...

  • Page 75: Menu De Réglage Audio

    MENU DE RÉGLAGE Menu de réglage audio Réglage de la sortie LPCM Spécifiez la sortie LPCM si vous avez raccordé cet appareil à un ampli-tuner compatible avec le format PCM SETUP par une prise numérique, par exemple la prise coaxiale ou optique.

  • Page 76: Menu De Configuration Des Enceintes

    MENU DE RÉGLAGE Initialiser Menu de configuration des enceintes Vous pouvez rétablir les réglages par défaut du paramètre [Taille]. Sélectionnez [Initialiser] pour [Taille] dans le SETUP menu [SPEAKER]. GENERAL Taille Appuyez sur Distance AUDIO ➜ L’écran de confirmation apparaît. Niveau SPEAKER Config SA-CD Sélectionnez [Oui] pour rétablir les réglages par...

  • Page 77: Réglage Du Niveau D'enceintes

    MENU DE RÉGLAGE Surround G/D Pour [Auto], il faut appuyer sur ENTER pour Réglez la distance de la position d’écoute aux enceintes que le signal d’essai soit émis automatiquement d’ambiance. Il est conseillé de placer les enceintes par chaque enceinte. Pour [Manuel], il faut d’ambiance gauche et droite à...

  • Page 78: Menu De Réglage Vidéo

    MENU DE RÉGLAGE Si votre téléviseur est de format 4:3: Menu de réglage vidéo Disque Paramètre Ecran du téléviseur utilisé SETUP 16:9 GENERAL Affichage TV 4:3 Pan Type TV AUDIO Scan Niveau Noir*1 SPEAKER Sous-Titres*1 Arrêt sur image VIDEO Progressive scan HDMI Sortie Péritel*2...

  • Page 79: Sélection Des Sous-Titres Codés (Modèles Pour Les États-Unis Et Le Canada Seulement)

    Sélectionnez cette option si l’image n’est pas stable PRIERE DE CONTACTER NOTRE SERVICE CLIENTELE. lorsque [Champs] est sélectionné. Cet appareil est compatible avec la gamme complète des produits YAMAHA, y compris les projecteurs DPX-1300, DPX-830 et les moniteurs à plasma PDM-4220.

  • Page 80: Sélection De La Sortie Péritel (Modèles Pour Le Royaume-Uni Et L'europe Seulement)

    MENU DE RÉGLAGE Délai chroma Sélection de la sortie péritel Ce paramètre ajuste l’avance-retard du signal chroma de (Modèles pour le Royaume-Uni et manière à obtenir une image parfaitement nette. l’Europe seulement) Étendue de réglage: –2 à +2 Sélectionnez ce réglage pour que le signal vidéo sortant True Life par la prise AV soit de type CVBS (vidéo composite) ou Ce paramètre augmente le contraste de l’image et...

  • Page 81: Sélection Du Format Grand Écran

    MENU DE RÉGLAGE • Sélectionnez [Vidéo HDMI] dans le menu [HDMI]. Sélection du format grand écran 480P/576P Spécifiez le format des images projetées sur l’écran. Cette Sélectionnez cette option pour le balayage progressif des fonction n’est disponible que dans le cas d’un signal à 480/576 lignes d’une image.

  • Page 82: Réglage Du Son Hdmi

    MENU DE RÉGLAGE Réglage du son HDMI Sélection de l’affichage du symbole d’angle Réglez la sortie audio HDMI en fonction de l’appareil raccordé. Cette fonction n’est disponible que lorsque Vous pouvez sélectionner d’afficher ou non le symbole l’appareil est relié à un appareil compatible HDMI par la d’angle pendant la lecture lorsque certains scènes d’un prise HDMI.
  • Page 83 LISTE DES CODES DE LANGUES LISTE DES CODES DE LANGUES Abkhase 1112 Fidji 1620 Lingala 2224 Cinghalais 2919 Afar 1111 Finlandais 1619 Lituanien 2230 Slovaque 2921 Afrikaans 1116 Français 1628 Macédonien 2321 Slovène 2922 Albanais 2927 Frison 1635 Malgache 2317 Somali 2925 Amharique...
  • Page 84 Reportez-vous au tableau suivant si votre appareil ne fonctionne pas normalement. Si le problème perçu n’est pas indiqué ci-dessous, ou si les solutions suivantes ne permettent pas de résoudre le problème, arrêtez l’cet appareil, débranchez le cordon d’alimentation et contactez votre revendeur ou service après-vente YAMAHA le plus proche. Voir...
  • Page 85 GUIDE DE DÉPANNAGE Voir Anomalies Solution page Aucun son ou distorsion du son Réglez le volume. – Vérifiez si les enceintes ont été raccordées correctement. – Réglez le volume dans le menu de réglage. Pas de son sur la sortie Vérifiez les liaisons numériques.

  • Page 86: Dolby Digital

    GLOSSAIRE GLOSSAIRE ■ Format ■ Dolby Digital Rapport horizontal-vertical d’une image affichée. Le Système d’ambiance numérique mis au point par Dolby rapport vertical/horizontal des téléviseurs classiques est le Laboratories et fournissant un son multicanaux format 4:3 et celui des téléviseur à grand écran est le complètement indépendant.
  • Page 87 GLOSSAIRE ■ Entrelacé ■ Codes régionaux Le type de balayage le plus commun, utilisé par les De nombreux DVD incluent un code régional permettant téléviseurs. L’écran est divisé en champs à nombres pairs au détenteur des droits d’auteur de restreindre la et nombres impairs lors du balayage, puis ces champs sont distribution de ses logiciels à...
  • Page 88 GLOSSAIRE ■ Tableau des sorties audio HDMI Audio HDMi Réglage de sortie Format audio analogique Auto*1 Multicanaux PCM multi*2 Dolby Digital Dolby Digital Stéréo PCM 2 ca Multicanaux PCM multi*2 DVD-Vidéo Stéréo PCM 2 ca Multicanaux PCM multi*2 MPEG MPEG Stéréo PCM 2 ca PCM 2 ca*4...
  • Page 89 CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES SYSTEME DE LECTURE STANDARD TV • DVD-Vidéo • Nombre de lignes ........PAL: 625, NTSC: 525 • DVD-Audio • Fréquence verticale ......PAL: 50 Hz, NTSC: 60 Hz • DVD-R, DVD-RW • Lecture .......... Multistandards (PAL/NTSC) • DVD+R, DVD+RW, DVD+R DL RACCORDEMENTS •...
  • Page 90 YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLAND YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA...
