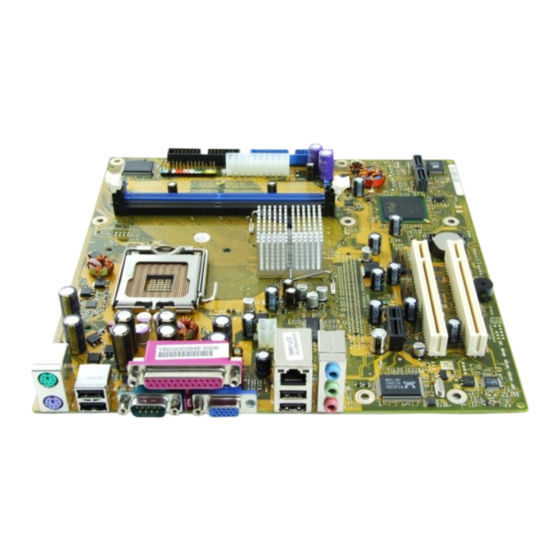

Fujitsu D2420 Short Description

Mainboard

Advertisement

Mainboard
Deutsch, English
Short Description
Mainboard D2420

Advertisement

loading

Related Manuals for Fujitsu D2420

Summary of Contents for Fujitsu D2420

  • Page 1 Mainboard Deutsch, English Short Description Mainboard D2420...
  • Page 2 Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle ● unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/ contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005 Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im Internet: www.fujitsu-siemens.com/mainboards...
  • Page 3 Copyright  Fujitsu Siemens Computers GmbH 2006 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation. PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.
  • Page 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH Printed in the Federal Republic of Germany AG 03/06 Ausgabe/Edition 1 Bestell-Nr./Order No.: A26361-D2420-Z110-1-7419...
  • Page 5: External Connectors

    Mainboard D2420 - Internal connectors and slots USB - dual channel (internal or external via special wire) Floppy disk drive Front panel 1 = Key Power supply 2 = Chipcard reader on or not connected Additional Power supply 3 = VCC X...
  • Page 6 ! / ! / - / - SmartCard SystemLock (USB / serial) - / - Fujitsu Siemens Computers Keyboard Power Button Support List of special onboard features Silent Fan / Silent Fan LT / System Guard / Silent Drives - / - / - / !
  • Page 7: Besondere Merkmale

    Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches. PS/2-Tastaturanschluss, violett Serielle Schnittstelle, türkis Parallele Schnittstelle/Drucker, burgund PS/2-Mausanschluss, grün LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa Bildschirmanschluss, blau USB - Universal Serial Bus, schwarz Audioeingang (Line in), hellblau Audioausgang (Line out), hellgrün A26361-D2420-Z110-1-7419, Ausgabe 1 Deutsch - 1...
  • Page 8: Prozessor Ein- / Ausbauen Oder Tauschen (Mit Kühlkörper)

    Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Siemens Computers zurückgenommen werden! ► Drücken Sie auf den Hebel und haken Sie ihn aus.
  • Page 9: Hauptspeicher Ein-/Ausbauen Oder Tauschen

    PCI IRQ Lines verbinden AGP-, PCI-Steckplätze und Onboard-Komponenten mit dem Interrupt- Controller. PCI IRQ Lines sind fest auf dem Mainboard verdrahtet. Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup"). A26361-D2420-Z110-1-7419, Ausgabe 1 Deutsch - 3...
  • Page 10 Sharing). Wenn Sie einen anderen PCI-Steckplatz mit IRQ Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. 4 - Deutsch A26361-D2420-Z110-1-7419, Ausgabe 1...
  • Page 11: Bios Update

    Mainboard D2420 BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt.
  • Page 12 640 x 480 32 bit 800 x 600 32 bit 1024 x 768 32 bit 1280 x 1024 32 bit 1600 x 1200 16 bit 1920 x 1440 16 bit 2048 x 1536 16 bit 6 - Deutsch A26361-D2420-Z110-1-7419, Ausgabe 1...
  • Page 13: Special Features

    Parallel port/Printer, burgundy PS/2 mouse port, green LAN port (RJ-45) Microphone jack (mono), pink Monitor port, blue USB - Universal Serial Bus, black Audio input (Line in), light blue Audio output (Line out), light green A26361-D2420-Z110-1-7419, edition 1 English - 1...
  • Page 14: Installing/Removing Or Replacing Processor (With Heat Sink)

    ► Remove the heat sink. The processor socket ist covered with a protective cap to protect the spring contacts In a warranty case the mainboard can only be taken back by Fujitsu Siemens Computers with the protective cap secured! ►...
  • Page 15: Installing/Removing Or Replacing Main Memory

    PCI IRQ Lines connect AGP slots, PCI slots and onboard components to the interrupt controller. PCI IRQ Lines are permanently wired on the mainboard. Which ISA IRQs are assigned to the PCI IRQ Lines is normally automatically specified by the BIOS (see "BIOS Setup" description). A26361-D2420-Z110-1-7419, edition 1 English - 3...
  • Page 16 IRQ sharing, check whether the expansion card properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all cards and components on this PCI IRQ Line must also support IRQ sharing. 4 - English A26361-D2420-Z110-1-7419, edition 1...
  • Page 17 Mainboard D2420 BIOS update When should a BIOS update be carried out? Fujitsu Siemens Computers makes new BIOS versions available to ensure compatibility to new operating systems, new software or new hardware. In addition, new BIOS functions can also be integrated.
  • Page 18: Graphics Port

    640 x 480 32 bit 800 x 600 32 bit 1024 x 768 32 bit 1280 x 1024 32 bit 1600 x 1200 16 bit 1920 x 1440 16 bit 2048 x 1536 16 bit 6 - English A26361-D2420-Z110-1-7419, edition 1...
