ProForm 5.2 Treadmill Instrukcja Obsługi Manual page 9

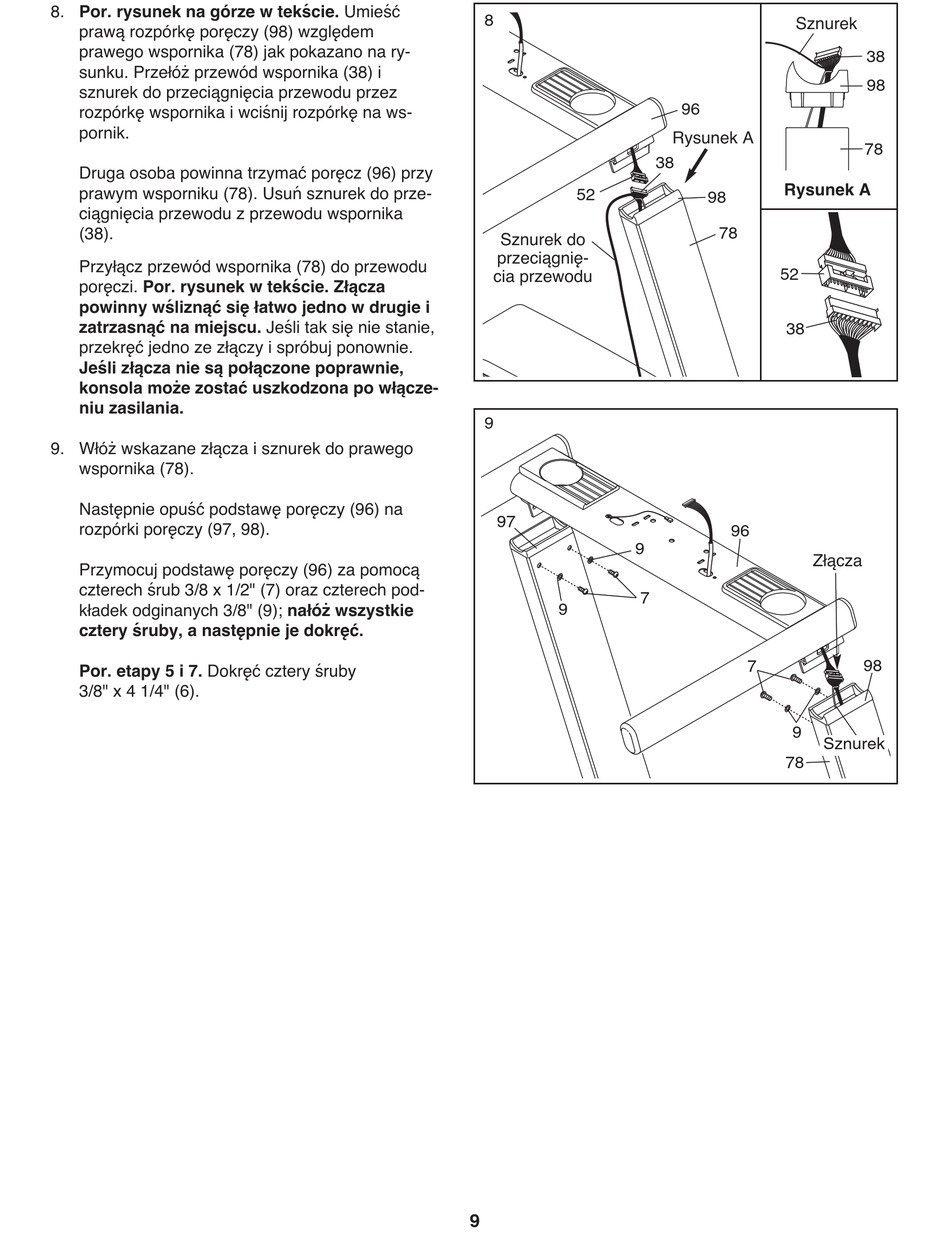

8. Por. rysunek na górze w tekście. Umieść
prawą rozpórkę poręczy (98) względem
prawego wspornika (78) jak pokazano na ry-
sunku. Przełóż przewód wspornika (38) i
sznurek do przeciągnięcia przewodu przez
rozpórkę wspornika i wciśnij rozpórkę na ws-
pornik.
Druga osoba powinna trzymać poręcz (96) przy
prawym wsporniku (78). Usuń sznurek do prze-
ciągnięcia przewodu z przewodu wspornika
(38).
Przyłącz przewód wspornika (78) do przewodu
poręczi. Por. rysunek w tekście. Złącza
powinny wśliznąć się łatwo jedno w drugie i
zatrzasnąć na miejscu. Jeśli tak się nie stanie,
przekręć jedno ze złączy i spróbuj ponownie.
Jeśli złącza nie są połączone poprawnie,
konsola może zostać uszkodzona po włącze-
niu zasilania.
9. Włóż wskazane złącza i sznurek do prawego
wspornika (78).
Następnie opuść podstawę poręczy (96) na
rozpórki poręczy (97, 98).
Przymocuj podstawę poręczy (96) za pomocą
czterech śrub 3/8 x 1/2" (7) oraz czterech pod-
kładek odginanych 3/8" (9); nałóż wszystkie
cztery śruby, a następnie je dokręć.
Por. etapy 5 i 7. Dokręć cztery śruby
3/8" x 4 1/4" (6).
8
52
Sznurek do
przeciągnię-
cia przewodu
9
97
9
7
9
9
Sznurek
96
Rysunek A
38
Rysunek A
98
78
52
38
96
Złącza
7
9
Sznurek
78
38
98
78
98
