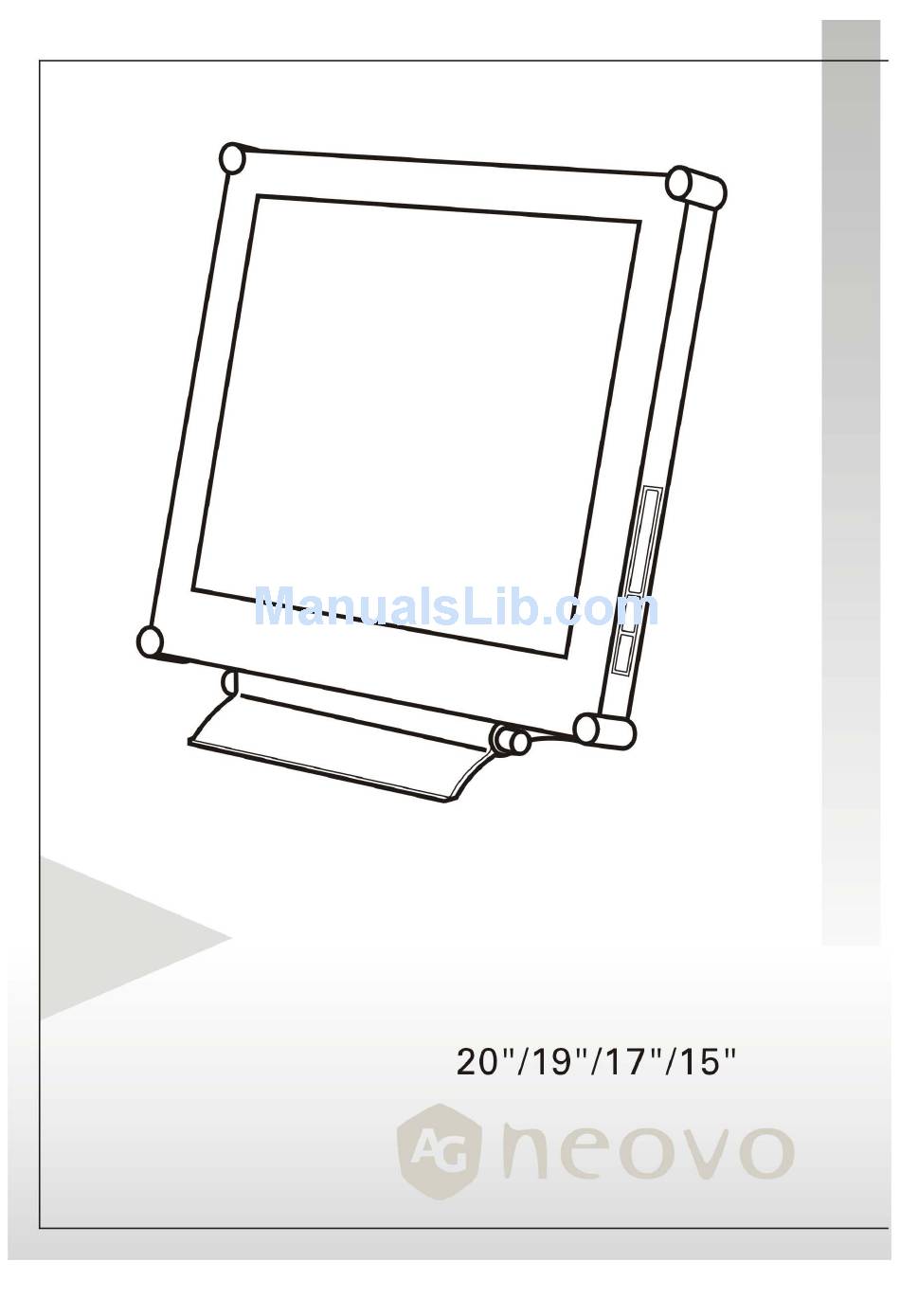

- Page 1 Seria X MONITOR LCD Manual de utilizare...
-
Page 2: Table Of Contents
Sumar Precauţii........................2 Instalare ....................... 2 Conectarea la putere.................... 2 Reglarea Unghiului de Vedere pentru Afişaj............3 Întreţinere......................3 Transport......................3 Primii Paşi ....................... 4 Conţinut Pachet ....................4 Identificare Componente şi Butoane de Control........... 5 Punerea în funcţiune.................... 8 Fişierul de informaţii specifice Microsoft Windows 2000/ XP - cu privire la instalare, (.inf) ...................... -
Page 3: Precauţii
Precauţii Instalare Nu acoperiţi şi/sau nu blocaţi fantele de ventilare din spatele monitorului. Nu instalaţi monitorul în apropiere de surse de căldură, precum radiatoare sau ţevi pentru aer condiţionat, sau într-un loc expus luminii solare, prafului excesiv, vibraţiilor mecanice sau şocurilor. Instalare Adaptor Video Opţional Închideţi alimentarea cu energie si scoateţi din priză... -
Page 4: Reglarea Unghiului De Vedere Pentru Afişaj
Se poate folosi capabilitatea monitorului de reglare a orientării sale verticale, până la poziţia dorită. Apucaţi cu ambele mâini colţurile superioare ale monitorului şi înclinaţi-l până la unghiul dorit. X-20 / X-19 / X-17 X-15 Întreţinere Curăţaţi carcasa şi ecranul prin ştergere cu o cârpă moale înmuiată într-o soluţie uşoară... -
Page 5: Primii Paşi
Conţinut Pachet Înainte de folosirea acestui monitor, fiţi sigur că următoarele articole sunt incluse în cutia dv. de carton: Monitor (*1) Adaptor (X-19 / X-17 / X-15 *1) Cablu de alimentare (*1) X-19 / X-17 / X-15 X-20 Cablu pentru semnal Digital DVI (Opţional) Cablu pentru semnal D-sub 15-pin VGA (*1) Cablu pentru semnal S-video (*1,) (Opţional) -
Page 6: Identificare Componente Şi Butoane De Control
Identificare Componente şi Butoane de Control Buton SUS Activează meniul OSD (On-Scren Display - Afişaj Pe Ecran) şi deplasează cursorul în sensul acelor de ceasornic. Buton INPUT / DOWN Cheie rapida pentru selectarea sursei de intrare / Activează OSD şi navighează în interiorul afişajului Tastă... - Page 7 X-20 INTRARE INTRARE S-VIDEO CURENT ALTERNAT IV (CA) INTRARE DIGITAAL INTRARE CVBS Bornă curent alternativ (CA) Furnizează curent alternativ monitorului.. Intrare VGA Conector D-sub 15-pin pentru semnal VGA. Intrare S-VIDEO (Opţional) Conector pentru semnal S-Video. Intrare CVBS (Opţional) Conector pentru semnal CVBS. Digital (Opţional) Conector DVI-D pentru intrare semnal digital...
- Page 8 X-19 / X-17 / X-15 DC +12V Mufa de alimentare Caracteristic +12V DC pentru monitor. Intrare VGA Conector D-sub 15-pin pentru semnal VGA. Intrare S-VIDEO (Opţional) Conector pentru semnal S-Video. Intrare CVBS (Opţional) Conector pentru semnal CVBS. Digital (Opţional) Conector DVI-D pentru intrare semnal digital...
-
Page 9: Punerea În Funcţiune
Punerea în funcţiune Vă rugăm urmăriţi instrucţiunile de punere în funcţiune a monitorului. Pasul 1: Îndepărtaţi toate materialele de ambalare care înfăşoară monitorul, rupeţi apoi învelişul de protecţie antipraf de pe suprafaţa ecranului. Pasul 2: Având computerul sau echipamentul video închis, conectaţi cablul inclus pentru semnal VGA. -
Page 10: Instalare, (.Inf)
(opţiunea ”display”) este setată la 1600 x 1200 pixeli şi 60Hz. Apăsaţi pe butonul AUTO. Monitorul va optimiza afişarea în mod automat. Pentru monitorul LCD de X-19 / X-17, cea mai bună performanţă se va obţine la rezoluţia de 1280 x 1024. Asiguraţi-vă că si caracteristica pentru afişare a computerului (opţiunea ”display”) este setată... -
Page 11: Personalizare Monitor
Personalizare Monitor În meniul OSD, veţi găsi toate tipurile de funcţii, care vă vor ajuta să reglaţi optim monitorul dv. LCD. Deşi reglarea manuală a funcţiunilor monitorului LCD este disponibilă, vă Important! recomandăm ferm să utilizaţi funcţia de reglare automată. Astfel se vor configura în mod automat toate funcţiile LCD în aşa fel încât performanţele obţinute să... -
Page 12: Meniuri Osd
Meniuri OSD Intrare VGA Reglare Luminozitate Reglare Contrast Reglare Poziţie Orizontală Reglare Poziţie Verticală... - Page 13 Reglare Claritate Reglare OSD Transparenţă Reglare Fază Reglare Frecvenţă Tact...
- Page 14 Selectare Temperatură Culoare P.S. Temperatura culorii RGB poate fi reglată în cazul introducerii submeniului “UTILIZATOR”. Reglare Poziţie Orizontală pentru OSD Reglare Poziţie Verticală pentru OSD Selectare Grafic/Text P.S. Se recomandă folosirea opţiunii utilizator de selectare sub-meniu “Text” în cazul unei rezoluţii de 640×350 sau 640×400.
- Page 15 Selectare Reapelare P.S. Se recomandă ca utilizatorul să folosească selectarea sub-meniului iconiţei de “Reapelare”, numai dacă acesta nu este mulţumit de efectul obţinut. Selectare Limbaj Selectare Tip Semnal/ opţiuni de Intrare în video / s-video fără video / s-video Selectare Ieşire...
-
Page 16: Intrare Dvi (Opţional)
Intrare DVI (Opţional) Reglare Luminozitate Reglare Contrast Reglare Transparenţă OSD Selectare Temperatura Culorii P.S. Temperatura culorii RGB poate fi reglată în cazul introducerii submeniului “UTILIZATOR”. - Page 17 Reglare Poziţie OSD pe Orizontală Reglare Poziţie OSD pe Verticală Selectare Reapelare P.S. Se recomandă utilizatorului să folosească iconiţa de “Reapelare”, dacă acesta nu este satisfăcut de rezultatul obţinut. Selectare Limba...
-
Page 18: Intrare Cvbs / Intrare S-Video (Opţional)
Selectare Tip Semnal / Opţiuni Intrare în video / s-video fără video / s-video Selectare Ieşire Intrare CVBS / Intrare S-VIDEO (Opţional) Reglare Luminozitate Reglare Contrast... - Page 19 Reglare Culori Reglare Focalizare Reglare Claritate Reglare Transparenţă OSD...
- Page 20 Selectare Temperatura Culorii P.S. Temperatura culorii RGB poate fi reglată în cazul introducerii submeniului “UTILIZATOR”. Reglare Poziţie Orizontală OSD Reglare Poziţie Verticală OSD Selectare Reapelare P.S. P.S. Se recomandă utilizatorului să folosească iconiţa de “Reapelare”, dacă acesta nu este satisfăcut de rezultatul obţinut.
- Page 21 Selectare Limbaj Selectare Tip Semnal/ Opţiune Intrare în video / s-video Selectare Ieşire...
-
Page 22: Mesaje De Avertizare Şi Rezolvări Tipice
Mesaje de Avertizare şi Rezolvări Tipice Mesajele de Avertizare Dacă apare pe ecran mesajul Verifică Următoarele NU POT AFIŞA ACEASTĂ Semnalul de intrare nu este acceptabil de către monitor. INTRARE • Vă rugăm verificaţi dacă rezoluţia video şi domeniul de frecvenţă se încadrează în cel specificat pentru monitor. -
Page 23: Rezolvări Tipice
Verificaţi dacă este conectat corespunzător cablul de semnal video. • • Textele nu sunt clare Modificaţi rezoluţia semnalului video, la 16000*1200 (pentru X-20), sau 1280*1024 (pentru X-19 şi X-17), sau 1024*768 (pentru X-15). • Apăsaţi pe butonul pentru a executa reglarea automată. -
Page 24: Specificaţii Tehnice
< 5W (Somn), < 5W (Oprit) Caracteristici Fizice Greutate Netă: 8.2Kg (18.04 lb) Unghiul de înclinare 0º - 15º X-19 Caracteristici Electrice Mărime Ecran 19.0” (48.2 cm) diagonal Format Pixel 1280 x 1024 dungi verticale Frecvenţa Orizontală 30kHz – 80kHz Frecvenţa Verticală... - Page 25 X-17 Caracteristici Electrice Mărime Ecran 17,0” (43.1 cm) diagonal Format Pixel 1280 x 1024 dungi verticale Frecvenţa Orizontală 30kHz – 80kHz Frecvenţa Verticală 50Hz – 75Hz Frecvenţa Maximă pt. Pixel 135MHz Conectare Ştecher cu: 3-Pin AC Consum de Putere < 48W (Pornit), <...
-
Page 26: Regulament
Regulament Conformitate cu FCC Acest dispozitiv se află în conformitate cu Partea 15 a Regulamentului FCC. Operarea face obiectul următoarelor două condiţii: (1) acest dispozitiv nu poate duce la interferente periculoase, şi (2) acest dispozitiv trebuie să accepte orice interferenţă primită, inclusiv interferenţe care pot cauza un mod de operare nedorit. -
Page 27: Informaţii Pentru Utilizatori, Aplicabile În Ţările Uniunii Europene
Informaţii pentru utilizatori, aplicabile în ţările Uniunii Europene Simbolul de pe produs sau ambalajul acestuia înseamnă că eliminarea acestui produs se face separat de gunoiul menajer normal. Vă rugăm să ţineţi cont că este responsabilitatea dumneavoastră să eliminaţi echipamentele electronice prin intermediul centrelor de reciclare, pentru a contribui la conservarea resurselor naturale.
