Bloqueo de terminal – protección fácil de los cables.
•
Opciones de montaje – panel o montaje.
•

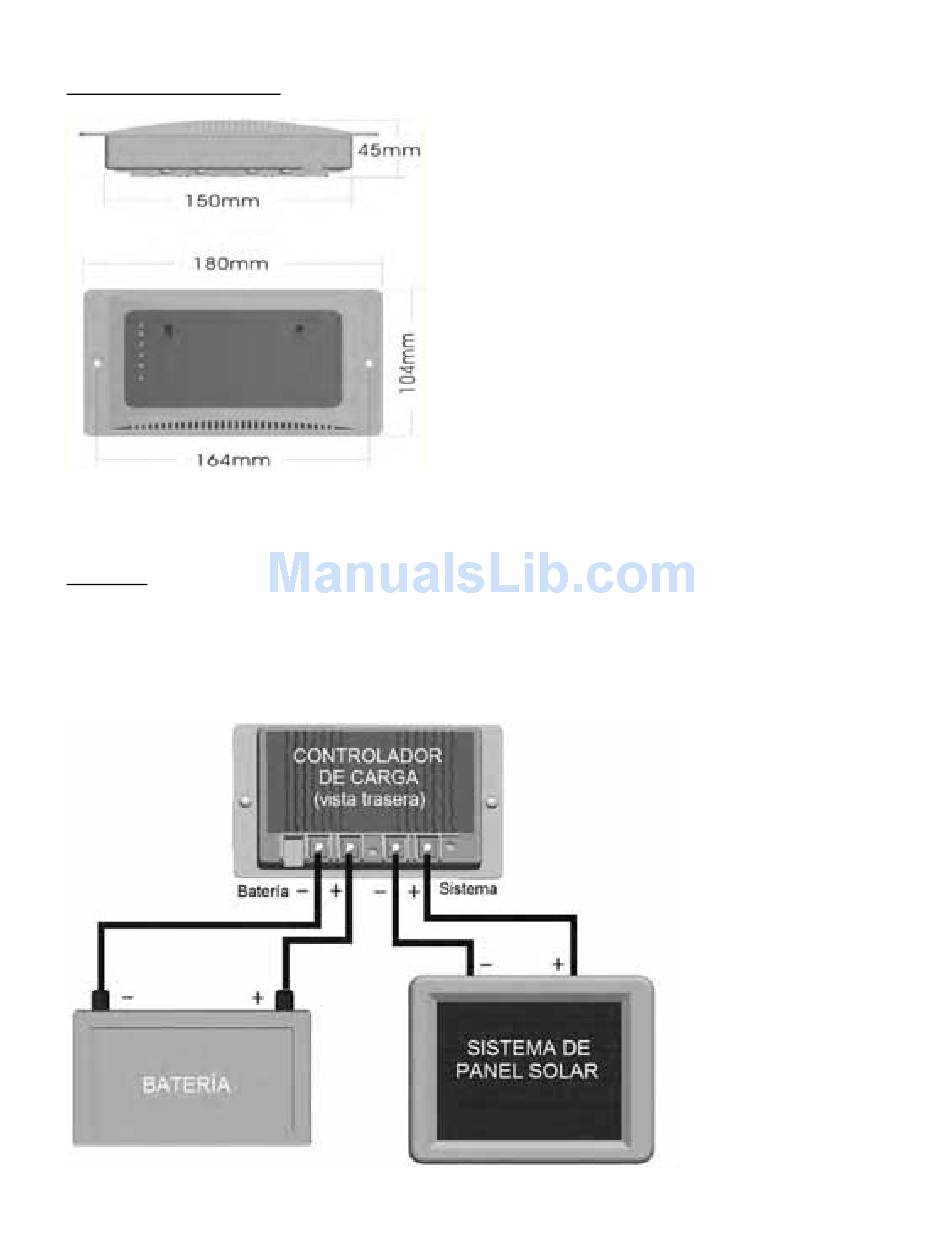

Dimensiones del controlador
Profundidad 45 mm (1,77 pulgadas) ancho 180 mm (7 pulgadas) longitud 104 mm (4,1 pulgadas)
Distancia entre los agujeros para montaje 164 mm (6,5 pulgadas)
Peso neto aproximado 350 g.
Instalación
Montaje – el controlador de carga está diseñado para ser montado en forma alineada a la pared.
El montaje alineado requiere un corte rectangular en la superficie de montaje con espacio suficiente
(2-3 pulgadas) detrás para acomodar el controlador y el cableado.
El controlador de carga puede montarse también a la pared sin hacer un corte. El controlador se
levantará de la pared, esta es la forma más rápida y fácil de montaje.
DIAGRAMA DE CONEXIÓN
Procedimientos de conexión (por favor referirse al diagrama de conexión anterior)
1. Una vez que el controlador se ha montado en forma apropiada seleccione el modo plomo/ácido o en
el modo batería de celda de gel, (ver etiqueta a continuación).
