Coleman 12 VOLT 30 AMP SOLAR CHARGE CONTROLLER User Manual page 10

8. Branchez la borne négative (-) de la série de panneaux solaires à la borne négative (-) (ARRAY-
SÉRIE) au moyen d'un fil approprié.
9. Branchez la borne positive (+) de la batterie à la borne positive (+) du contrôleur de charge
(BATTERY-BATTERIE) au moyen d'un fil approprié.
10. Branchez la borne négative (-) de la batterie à la borne négative (-) du contrôleur de charge
(BATTERY-BATTERIE) au moyen d'un fil approprié.
Portez une attention particulière aux spécifications suivantes portant sur les fils.
Calibre du fil
Référez-vous au tableau suivant, CALIBRE DES FILS, pour déterminer le calibre minimal du fil à
utiliser pour établir chaque connexion. Lorsque vous utilisez un gros fil toronné (à plusieurs brins), il
peut être nécessaire de diviser les brins de l'extrémité du fil en deux groupes pour fixer celle-ci sous la
vis du bornier.
Longueur du fil de branchement de la
Longueur
N'excédant pas 0,6 m (2')
des fils
AWG
(Calibre
américain
des fils)
Type de fil
Il est préférable d'utiliser un fil toronné (à plusieurs brins) plutôt qu'un fil plein. Le fil toronné est moins
affecté par la fatigue et ses connexions se relâchent sensiblement de la même façon que le fil plein.
Utilisez un fil rouge pour le positif (+) et un fil noir pour le négatif (-). Un fil AWG6 (toronné) ou deux fils
AWG8 sont acceptables. Il est recommandé de brancher les fils au contrôleur en utilisant des
connecteurs sertis. Assurez-vous que les connexions sont bien serrées.
Toute variation dans le calibre ou la longueur des fils affectera la performance du contrôleur de
charge.
Fonctionnement
Lorsqu'il est monté et branché correctement, le contrôleur de charge commence à charger immédiatement
pourvu que la lumière solaire soit adéquate. Le contrôleur de charge solaire de 12 volts, 30 ampères,
fonctionne selon un algorithme de charge à trois niveaux : le mode « Pleine charge », le mode « Tension
constante » et le mode « Charge d'entretien ».

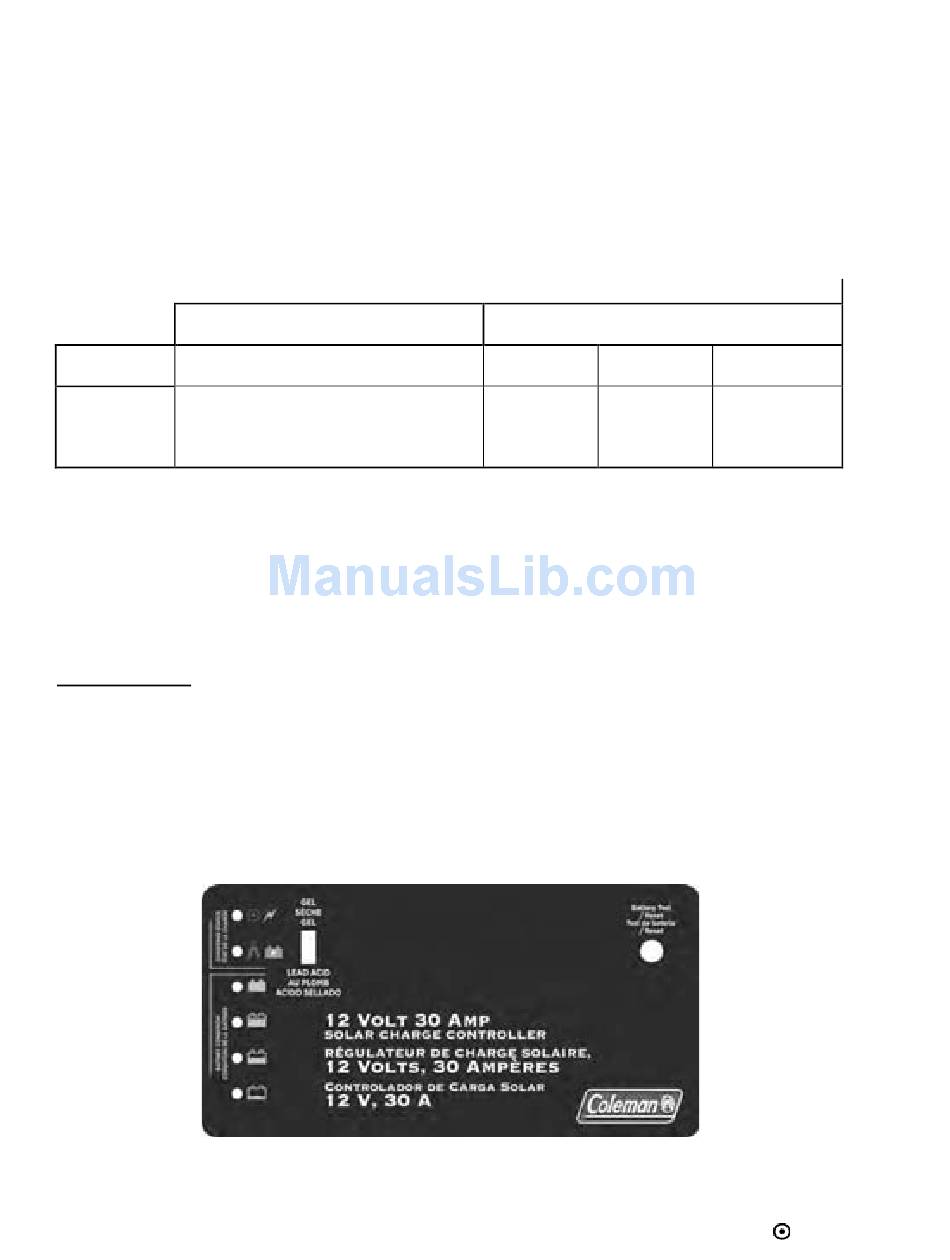

La condition de la batterie est indiquée par des voyants DEL. Le contrôleur indiquera la condition de la batterie
à trois niveaux : BONNE (vert), MOYENNE jaune et BASSE (rouge). Veuillez vous référer à l'étiquette qui suit.
Veuillez noter que le contrôleur de charge ne peut pas commencer le procédé de charge si la tension initiale
de la batterie est inférieure à 5 volts (+/- 0,3 volt).
SURVEILLANCELes 6 voyants DEL (diodes électroluminescentes) indiquent l'état de la charge et la condition
de l'accumulateur. Ces fonctions sont décrites plus bas.
Alimentation provenant du capteur solaire (Voyant DEL rouge POWER (ALIMENTATION)
CALIBRE DES FILS
batterie (aller-retour)
6 ou 8
Longueur du fil de branchement de la série
de panneaux solaire (aller-retour)
6 m (19,7') 9 m (29,5')
10 8
12 m (39,4')
6
:
