Summary of Contents for Steinberg UR 824

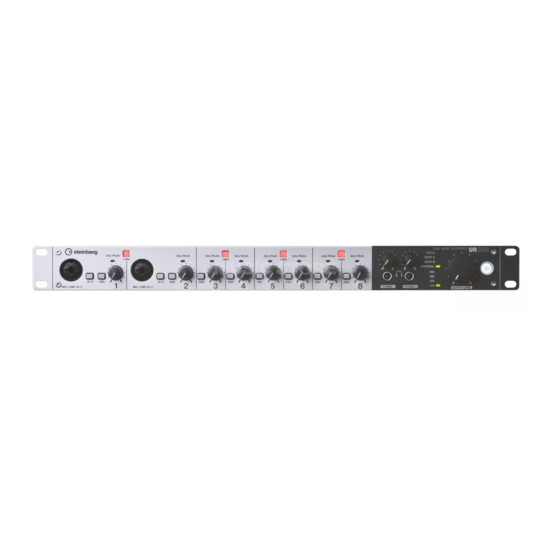

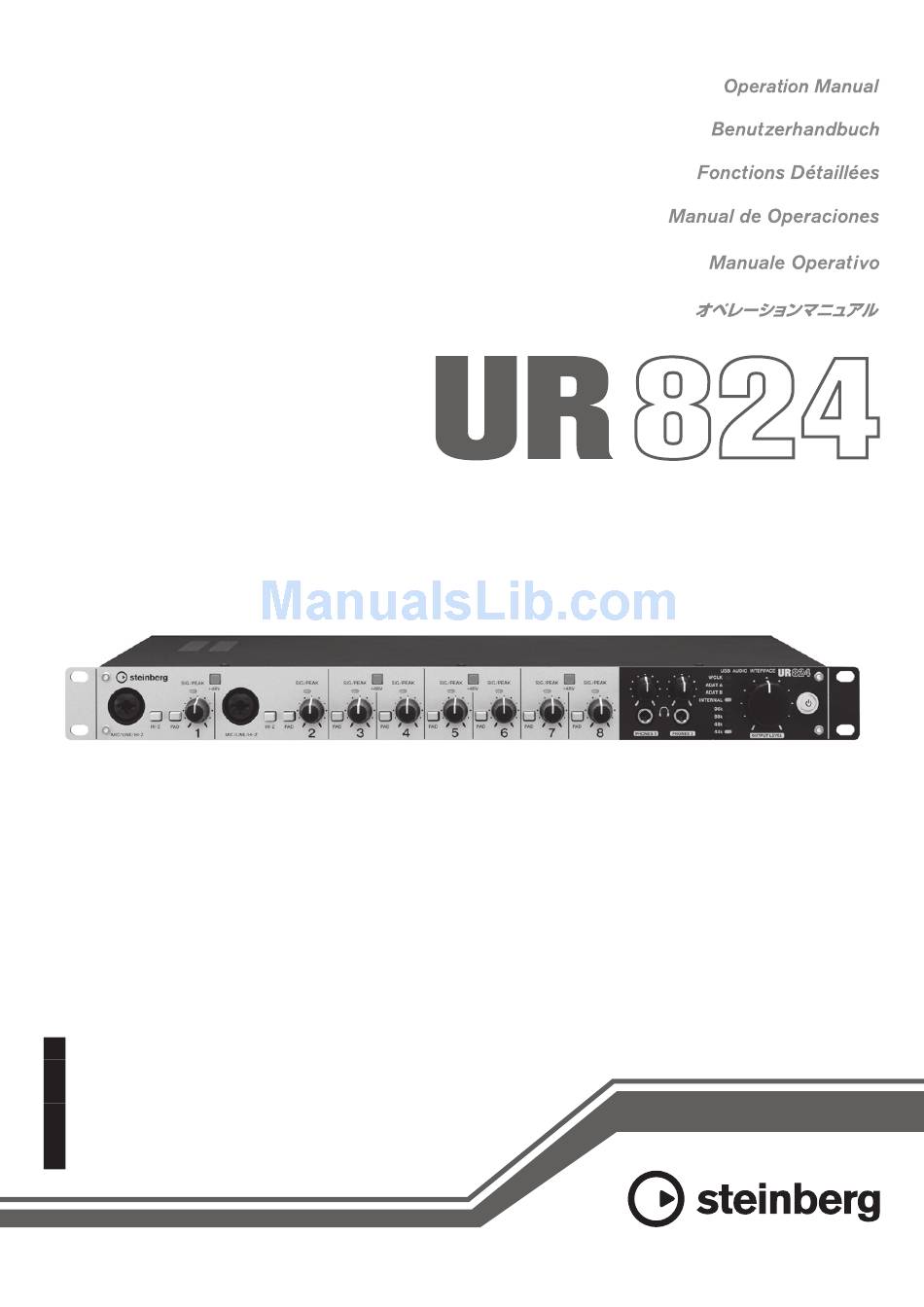

  • Page 1 USB AUDIO INTERFACE...

  • Page 2: Table Of Contents

    Table des matières Introduction............3 Tables des matières des Fonctions Détaillées .... 3 Fonctionnalités ............. 3 Commandes et bornes du panneau (détails)..4 Panneau arrière............4 Panneau avant ............. 5 Tableaux de bord des programmes logiciels ..7 Tableau de bord du pilote Audio Driver ...... 7 dspMixFx UR824............

  • Page 3: Introduction

    Prise en charge de plusieurs types Fourniture de Cubase AI d'entrées Le logiciel de la station audionumérique Steinberg Une alimentation dérivée réglable est disponible Cubase AI (DAW, page 26) est fourni avec le pour les microphones à condensateur et les produit.

  • Page 4: Commandes Et Bornes Du Panneau (Détails)

    Commandes et bornes du panneau (détails) Commandes et bornes du panneau (détails) Panneau arrière DC IN (Entrée CC) 16V LINE OUTPUT (Sortie de ligne) 1–8 (type jack, symétrique/asymétrique) Pour le branchement à l'adaptateur secteur. Pour la connexion à des haut-parleurs de Vis de mise à...

  • Page 5: Panneau Avant

    Commandes et bornes du panneau (détails) Panneau avant MIC/LINE/HI-Z (Micro/Ligne/Haute Voyant SIG/PEAK (Signal/Crête) impédance) (type XLR/jack, symétrique/ Indique le niveau du signal d'entrée sur les prises asymétrique) analogiques (MIC/LINE/HI-Z et MIC/LINE INPUT). Pour la connexion à un microphone, un instrument numérique, une guitare électrique État des Description ou une basse.
  • Page 6 Commandes et bornes du panneau (détails) Par contre, si vous branchez un appareil asymétrique aux prises MIC/LINE/HI-Z et MIC/LINE INPUT alors État des Description que l'alimentation dérivée est activée, vous pourrez voyants provoquer la production de bruit ou de bourdonnement, sans qu'il s'agisse pour autant Allumé...

  • Page 7: Tableaux De Bord Des Programmes Logiciels

    •[Démarrer]  [Panneau de configuration]  (sous Windows uniquement) [Matériel et audio] ou [Sons, voix et périphériques Sélectionne l'horloge de mots source du audio]  [Yamaha Steinberg USB Driver]. périphérique. •Depuis le menu du programme de série Cubase, sélectionnez [Périphériques]  [Configuration des...

  • Page 8: Dspmixfx Ur824

    ASIO sera exécuté. Cette fonction à droite. dspMixFx UR824 fonctionne en autonome. est disponible lorsque deux ou plusieurs périphériques compatibles avec Yamaha Steinberg USB Driver sont connectés NOTE à l'ordinateur. Il est impossible d'exécuter dspMixFx UR824 en même temps qu'une application DAW de série Cubase.
  • Page 9 Windows dessus. [Démarrer]  [Tous les programmes]  [Steinberg UR824]  [dspMixFx UR824]. Lorsque vous cliquez sur la touche de droite, la fenêtre permettant d'appeler la scène s'ouvre. Vous pouvez sélectionner la scène en cliquant [Disque dur Macintosh] ...
  • Page 10 Tableaux de bord des programmes logiciels Zone Channel (Canal) Channel Strip Insertion Location (Emplacement d'insertion de Channel Strip) Cette zone permet de configurer les réglages des Sélectionne l'emplacement d'insertion de canaux d'entrée. Channel Strip. Option Description MON.FX Applique l'effet Channel Strip au seul signal de contrôle (envoyé...
  • Page 11 Tableaux de bord des programmes logiciels Zone DAW Zone Master Cette zone permet de configurer les réglages des Cette zone permet de configurer les réglages des canaux de l'application DAW. canaux principaux. Level Meter (Indicateur de niveau) Indique le niveau du signal. REV-X Send On/Off (Activation/ désactivation de l'envoi de REV-X) Active (touche allumée) et désactive (touche...
  • Page 12 Tableaux de bord des programmes logiciels REV-X Return Level Fenêtre Level Meter (Indicateur de niveau) Règle le niveau de retour de l'effet REV-X. Cette fenêtre affiche dans sa partie supérieure l'indicateur de niveau de tous les canaux ainsi que Plage : -∞ dB – +6.00 dB les commandes de certains canaux dans sa partie inférieure.
  • Page 13 Tableaux de bord des programmes logiciels DIGITAL MODE (Mode numérique) KNOB MOUSE CONTROL (Commande de bouton via la souris) Sélectionne le format du signal d'entrée et de sortie sur OPTICAL A/B. Sélectionne la méthode de fonctionnement des boutons dans dspMixFx UR824. Option Description Option...

  • Page 14: Fenêtres Dédiées À La Série Cubase Sous Windows

    Tableaux de bord des programmes logiciels Fenêtre Information Capture d'écran Cette fenêtre affiche les informations relatives à dspMixFx UR824 et au périphérique. Fenêtre Input Settings Informations relatives à la version Indique les versions du microprogramme et du logiciel. Les lettres « x.x.x » et « x.xx » font référence au numéro de version.
  • Page 15 Tableaux de bord des programmes logiciels Cliquez sur « État 'Panneau Élargi'/ Fenêtre Configuration de Voie VST d'Entrée 'À Cacher' » sur le canal d'entrée. (sous Cubase et Cubase Artist uniquement) Sélectionnez [Périphériques]  [Console de Voies] pour ouvrir la Console de Voies. Cliquez sur «...
  • Page 16 Tableaux de bord des programmes logiciels Tableaux de bord Channel Strip Insertion Location (Emplacement d'insertion de Channel Strip) Fenêtre Input Settings Sélectionne l'emplacement d'insertion de Channel Strip. Emplacement Description d'insertion Supérieur Channel Strip ne s'applique pas. (OFF) (Désactivation) Moyen Applique l'effet Channel Strip au seul (MON.FX) signal de contrôle (envoyé...
  • Page 17 Tableaux de bord des programmes logiciels Fenêtre Hardware Setup REV-X Send Source (Source d'envoi vers REV-X) Fenêtre Headphones Indique le signal envoyé vers REV-X. Cette fenêtre permet de sélectionner le signal de REV-X Return Level sortie sur PHONES via le périphérique. Indique le niveau de retour de l'effet REV-X.

  • Page 18: Sweet Spot Morphing Channel Strip (Channel Strip)

    Tableaux de bord des programmes logiciels Master Level (Niveau principal) Sweet Spot Morphing Channel Indique le niveau du signal de sortie de Strip (Channel Strip) LINE OUTPUT. Cette fenêtre permet de configurer les réglages de Bouton Master Level Channel Strip. Règle le niveau de signal de la sortie LINE OUTPUT sélectionnée (en surbrillance).
  • Page 19 Tableaux de bord des programmes logiciels Tableaux de bord ATTACK (Attaque) Règle le temps d'attaque du compresseur. Communs au compresseur et Plage : 0.092 msec – 80.00 msec à l'égaliseur RELEASE (Relâchement) Règle le temps de relâchement du compresseur. Plage : 9.3 msec – 999.0 msec RATIO Règle le ratio du compresseur.

  • Page 20: Rev-X

    Tableaux de bord des programmes logiciels Égaliseur REV-X Cette fenêtre permet de configurer les réglages REV-X. Il existe trois types d'effets REV-X disponibles : Hall, Room et Plate. NOTE •L'effet REV-X fourni avec le périphérique et l'effet REV-X de la version VST Plug-in ont les mêmes paramètres.
  • Page 21 Tableaux de bord des programmes logiciels Depuis dspMixFx UR824 Room Size Règle la largeur de la pièce simulée. Cliquez sur « REV-X Edit » (page 11) dans la Ce paramètre est lié à Reverb Time. section « Zone Master ». Plage : 0 –...
  • Page 22 Tableaux de bord des programmes logiciels MIX (version VST Plug-in uniquement) Règle la balance du niveau de sortie entre le son d'origine et le son de l'effet. Plage : 0% – 100% Time Axis Setting (Réglage de l'axe de temps) Sélectionne la plage de l'affichage de temps (axe horizontal) sur le graphique.

  • Page 23: Exemples D'utilisation

    Exemples d'utilisation Exemples d'utilisation Sélectionnez le modèle de projet « Steinberg UR824 Vocal-Inst Recording 1 » sous « Recording » dans la fenêtre « Assistant de Projet », puis cliquez sur [Créer]. Introduction Activez l'option Monitoring Direct, comme suit. Cette section décrit quelques exemples d'utilisation [Périphériques] ...

  • Page 24: Connexion Du Préampli Micro

    Exemples d'utilisation Cliquez sur « Enregistrement » pour lancer Réglez le niveau du signal de sortie du l'enregistrement. casque via le bouton PHONES sur le périphérique. Définissez les réglages de Channel Strip et de REV-X dans dspMixFx UR824. À la fin de l'opération, cliquez sur « Arrêter » pour interrompre l'enregistrement.

  • Page 25: Utilisation Du Périphérique Sans Ordinateur

    Exemples d'utilisation Fonctionnement Exemple de connexion Connectez la borne de sortie optique (ADAT) Haut-parleurs de contrôle Synthétiseur du préampli micro à l'entrée OPTICAL A IN du périphérique. Connectez la sortie WCLK OUT du périphérique à la borne d'entrée de l'horloge de mots sur le préampli micro.

  • Page 26: Annexe

    Fichier de réglages de dspMixFx UR824 La technologie VST (Technologie de studio virtuel) Le fichier de réglages de dspMixFx UR824 est mise au point par Steinberg permet l'intégration des un fichier de données susceptible de contenir processeurs d'effets et des instruments virtuels 20 scènes au total, et que vous pouvez sauvegarder...

  • Page 27: Contenu De La Section Prise En Main

    Annexe Contenu de la section Prise en Main PRÉCAUTIONS D'USAGE Introduction Message de l'équipe de développement Accessoires inclus Consultation du manuel Bornes et commandes du panneau Panneau arrière Panneau avant Installation 1. Configuration de l'alimentation 2. Installation de Cubase AI 3.

  • Page 28: Flux De Signaux

    Annexe Flux de signaux Le diagramme suivant reproduit le flux des signaux dans le périphérique. NOTE •Les contrôleurs présents sur le périphérique, tels que le sélecteur HI-Z, le bouton INPUT GAIN et le bouton OUTPUT LEVEL ne sont pas représentés dans le diagramme. •Vous avez la possibilité...
  • Page 29 Annexe *1 Le diagramme suivant indique l'emplacement d'insertion de l'effet Ch.Strip (Channel Strip). Supérieur (INS.FX) Inférieur (MON.FX) Non applicable (OFF) Depuis l'entrée du périphérique Depuis l'entrée du périphérique Depuis l'entrée du périphérique Ch. Strip Vers l'entrée Vers l'entrée Vers l'entrée Ch.

  • Page 30: Schémas Fonctionnels

    Annexe Schémas fonctionnels UR824 – 44.1/48 kHz 8 Analog In/Out, 16 Digital In/Out, 26 DAW In/24 DAW Out 8+2 BUS Fonctions Détaillées UR824...
  • Page 31 Annexe UR824 – 88.2/96 kHz 8 Analog In/Out, 8 Digital In/Out, 18 DAW In/16 DAW Out 8+2 BUS Fonctions Détaillées UR824...
  • Page 32 Steinberg Web Site http://www.steinberg.net C.S.G., Pro Audio Division © 2011 Yamaha Corporation 109MW-B0...
