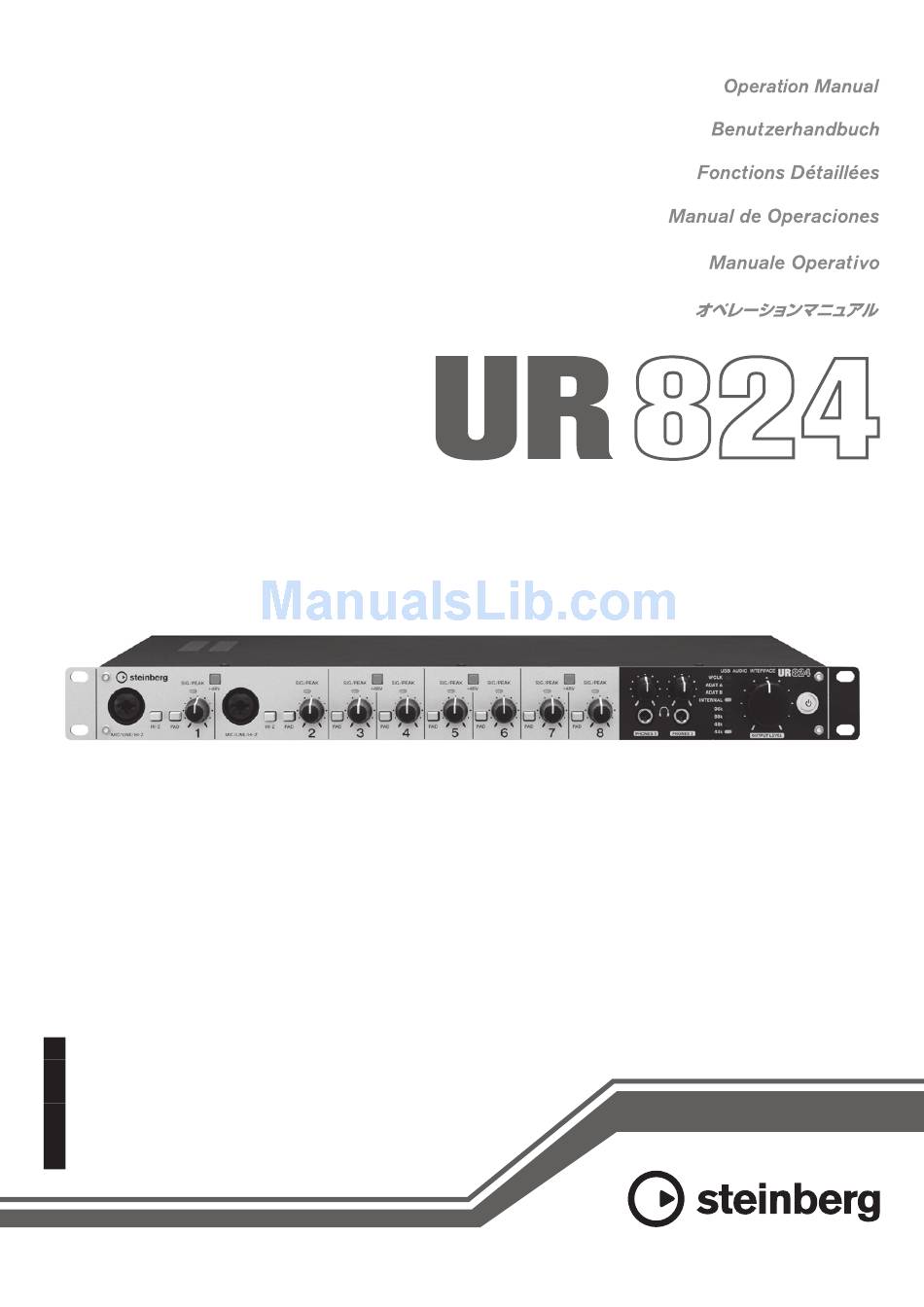

- Page 1 USB AUDIO INTERFACE...
-
Page 2: Table Of Contents
Sommario Introduzione ............3 Sommario del Manuale Operativo ....... 3 Caratteristiche.............. 3 Controlli del pannello e terminali (dettagli)..4 Pannello posteriore ............4 Pannello frontale ............5 Controlli del pannello per i programmi software ..........7 Pannello di controllo del driver audio ......7 dspMixFx UR824............ -
Page 3: Introduzione
È incluso il software DAW (pagina 26) Cubase AI di essere collegati direttamente mediante l'ingresso Steinberg. Cubase AI è una versione di base dei HI-Z (ad alta impedenza) ed è presente un PAD prodotti DAW della serie Cubase e fornisce le funzioni per la corrispondenza dei segnali ad alto livello di base per l'editing e la produzione musicale. -
Page 4: Controlli Del Pannello E Terminali (Dettagli)
Controlli del pannello e terminali (dettagli) Controlli del pannello e terminali (dettagli) Pannello posteriore DC IN 16V LINE OUTPUT 1–8 (tipo phone, bilanciato/non bilanciato) Per collegare l'adattatore CA. Per collegare gli altoparlanti monitor. Se gli Vite di messa a terra altoparlanti monitor hanno un ingresso bilanciato, Per collegare un cavo di messa a terra. -

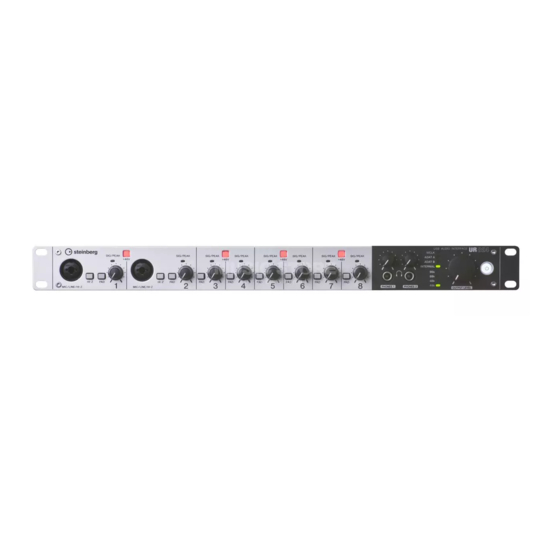

Page 5: Pannello Frontale
Controlli del pannello e terminali (dettagli) Pannello frontale MIC/LINE/HI-Z (tipo XLR/phone, Spia SIG/PEAK bilanciato/non bilanciato) Indica il livello del segnale dei jack di ingresso Per collegare un microfono, uno strumento analogico (MIC/LINE/HI-Z e MIC/LINE INPUT). digitale, una chitarra elettrica o un basso elettrico. Stato delle spie Descrizione Interruttore HI-Z Rosso... - Page 6 Controlli del pannello e terminali (dettagli) • Non collegare né scollegare un dispositivo quando Spia frequenza di campionamento è applicata l'alimentazione phantom. In caso Indica la frequenza di campionamento del contrario, il dispositivo collegato e/o l'unità stessa dispositivo. potrebbero subire danni. •...
-
Page 7: Controlli Del Pannello Per I Programmi Software
Segnale del word clock inviato a OPTICAL A IN. ADAT B Segnale del word clock inviato •[Preferenze di sistema] [Yamaha Steinberg USB] a OPTICAL B IN. •Da menu della serie Cubase, [Periferiche] [Impostazioni Periferiche] [Steinberg UR824] ... -
Page 8: Dspmixfx Ur824
ASIO. Questa funzione è disponibile se al In dspMixFx UR824 è possibile eseguire operazioni computer si collegano due o più dispositivi indipendenti. compatibili con Yamaha Steinberg USB Driver. Buffer Size NOTA Seleziona la dimensione del buffer (pagina 26) Non è possibile utilizzare dspMixFx UR824 se è in per il driver ASIO. - Page 9 Indica il nome della scena. È possibile modificare il nome della scena facendo clic su di esso. Windows [Start] [Programmi] [Steinberg UR824] Se si fa clic sul pulsante di destra, viene aperta la [dspMixFx UR824] finestra per richiamare la scena. Per richiamarla, fare clic su di essa.
-
Page 10: Pan
Controlli del pannello per i programmi software Area Channel Posizione di inserimento del Channel Strip In quest'area è possibile configurare le impostazioni Seleziona la posizione di inserimento del del canale di ingresso. Channel Strip. Opzione Descrizione MON.FX Applica il Channel Strip solo al segnale del monitor (inviato al dispositivo). - Page 11 Controlli del pannello per i programmi software Area DAW Area Master In quest'area è possibile configurare le impostazioni In quest'area è possibile configurare le impostazioni del canale DAW. del canale principale (master). Indicatore di livello Indica il livello del segnale. Attivazione/disattivazione mandata REV-X Attiva (acceso) e disattiva (spento) REV-X.
-
Page 12: Regola Il Pan
Controlli del pannello per i programmi software Livello di ritorno REV-X Finestra Level Meter Regola il livello di ritorno di REV-X. In questa finestra è possibile indicare l'indicatore del livello di tutti i canali nella parte superiore della Intervallo: -∞ dB – +6.00 dB finestra. - Page 13 Controlli del pannello per i programmi software DIGITAL MODE KNOB MOUSE CONTROL Consente di selezionare il formato del segnale di Seleziona il metodo per utilizzare le manopole in ingresso e uscita dell'OPTICAL A/B. dspMixFx UR824. Opzione Descrizione Opzione Descrizione ADAT È...
-
Page 14: Finestre Dedicate Per La Serie Cubase
Controlli del pannello per i programmi software Finestra Information Screenshot Questa finestra riporta le informazioni su dspMixFx UR824 e sul dispositivo. Finestra Input Settings Informazioni sulla versione Indica la versione del firmware e del software. Le lettere "x.x.x" e "x.xx" indicano il numero di versione. - Page 15 Controlli del pannello per i programmi software Fare clic su "Tipo Vista Estesa/Stato Can Nella finestra Impostazione Canale di Hide" nel canale di ingresso. Ingresso VST (solo Cubase e Cubase Artist) [Periferiche] [Mixer] per aprire la finestra Mixer. Fare clic su "Modifica Impostazioni Canale di Ingresso"...
-
Page 16: Modifica Rev-X
Controlli del pannello per i programmi software Controlli del pannello Posizione di inserimento del Channel Strip Seleziona la posizione di inserimento del Finestra Input Settings Channel Strip. Posizione di Descrizione inserimento Upper Il Channel Strip non viene (OFF) applicato. Centrale Applica il Channel Strip solo al (MON.FX) segnale del monitor (inviato al... -
Page 17: Tipo Rev-X
Controlli del pannello per i programmi software Finestra Hardware Setup Livello di ritorno REV-X Indica il livello di ritorno di REV-X. Finestra Headphones Manopola livello di ritorno REV-X In questa finestra è possibile selezionare il segnale Regola il livello di ritorno del segnale selezionato di uscita delle cuffie sul dispositivo. -
Page 18: Sweet Spot Morphing Channel Strip (Channel Strip)
Controlli del pannello per i programmi software Livello master Sweet Spot Morphing Channel Indica il livello del segnale di uscita di LINE Strip (Channel Strip) OUTPUT. In questa finestra è possibile configurare le Manopola livello master impostazioni del Channel Strip. Consente di regolare il livello del segnale di uscita del segnale LINE OUTPUT selezionato NOTA... - Page 19 Controlli del pannello per i programmi software Controlli del pannello ATTACK Regola il tempo di attacco del compressore. Comuni a compressore ed equalizzatore Intervallo: 0.092 msec – 80.00 msec RELEASE Regola il tempo di rilascio del compressore. Intervallo: 9.3 msec – 999.0 msec RATIO Regola il rapporto di compressione.
-
Page 20: Rev-X
Controlli del pannello per i programmi software Equalizzatore REV-X In questa finestra è possibile configurare le impostazioni di REV-X. Sono disponibili tre tipi di REV-X: Hall, Room e Plate. NOTA •Il REV-X presente sul dispositivo e quello della versione con plug-in VST hanno gli stessi parametri. Tuttavia, i parametri "OUTPUT"... - Page 21 Controlli del pannello per i programmi software Da dspMixFx UR824 Room Size Regola l'ampiezza della stanza simulata. Fare clic sul pulsante di "modifica REV-X" Questo parametro è collegato a Reverb Time. (pagina 11) nella sezione "Area Master". Intervallo: 0 – 31 Controlli del pannello Diffusion Regola l'ampiezza del riverbero.
- Page 22 Controlli del pannello per i programmi software MIX (solo versione con plug-in VST) Regola il bilanciamento del livello di uscita tra il suono originale e quello dell'effetto. Intervallo: 0% – 100% Impostazione asse del tempo Seleziona l'intervallo di visualizzazione del tempo (asse orizzontale) sul grafico.
-
Page 23: Esempi Di Uso
DAW siano state configurate quanto descritto nella sezione [Yamaha Steinberg USB ASIO] (Windows) o [Steinberg UR824] (Mac) selezionare "Operazioni di base" nella Guida Introduttiva in "Monitoraggio Diretto" [OK] dotazione. Se non sono state ancora configurate, fare riferimento alla sezione "Operazioni di base"... -
Page 24: Collegamento Del Preamplificatore Microfonico
Esempi di uso Fare clic su "Registrazione" per avviare la Regolare il livello del segnale di uscita delle registrazione. cuffie con la manopola PHONES sul dispositivo. Definire le impostazioni per Channel Strip e REV-X in dspMixFx UR824. Al termine della registrazione, fare clic su "Ferma"... -
Page 25: Uso Del Dispositivo Con Un Computer
Esempi di uso Operazione Esempio di collegamento Collegare il terminale di uscita ottica (ADAT) Altoparlanti di del preamplificatore microfono a OPTICAL A monitoraggio Sintetizzatore IN sul dispositivo. Collegare WCLK OUT sul dispositivo al terminale di ingresso word clock sul preamplificatore microfono. Commutare la sorgente clock nel dispositivo su "Internal"... -
Page 26: Appendice
Dati Sweet Spot VST (Virtual Studio Technology) è una tecnologia I dati Sweet Spot, creati da tecnici del suono sviluppata da Steinberg che consente di integrare di primissimo livello, sono dati di impostazioni processori di effetti e strumenti virtuali nell'ambiente predefinite per Sweet Spot Morphing Channel Strip. -
Page 27: Sommario Della Sezione Guida Introduttiva
Appendice Sommario della sezione Guida Introduttiva PRECAUZIONI Introduzione Un messaggio dal team di sviluppo Accessori in dotazione Come leggere il manuale Controlli del pannello e terminali Pannello posteriore Pannello frontale Configurazione 1. Installazione dell'alimentatore 2. Installazione di Cubase AI 3. Installazione di TOOLS for UR824 4. -
Page 28: Flusso Del Segnale
Appendice Flusso del segnale Il grafico riportato di seguito indica il flusso del segnale nel dispositivo. NOTA •In questo grafico non sono compresi i controller del dispositivo, ad esempio l'interruttore HI-Z, la manopola INPUT GAIN e la manopola OUTPUT LEVEL. •Per configurare ogni parametro, utilizzare "dspMixFx UR824"... - Page 29 Appendice *1 Il grafico riportato di seguito indica la posizione di inserimento del Channel Strip. Superiore (INS.FX) Inferiore (MON.FX) Non applicato (OFF) Da ingresso sul dispositivo Da ingresso sul dispositivo Da ingresso sul dispositivo Channel strip A ingresso A ingresso A ingresso Channel strip...
-
Page 30: Diagrammi A Blocchi
Appendice Diagrammi a blocchi UR824 – 44.1/48 kHz 8 Analog In/Out, 16 Digital In/Out, 26 DAW In/24 DAW Out 8+2 BUS Manuale Operativo UR824... - Page 31 Appendice UR824 – 88.2/96 kHz 8 Analog In/Out, 8 Digital In/Out, 18 DAW In/16 DAW Out 8+2 BUS Manuale Operativo UR824...
- Page 32 Steinberg Web Site http://www.steinberg.net C.S.G., Pro Audio Division © 2011 Yamaha Corporation 109MW-B0...
