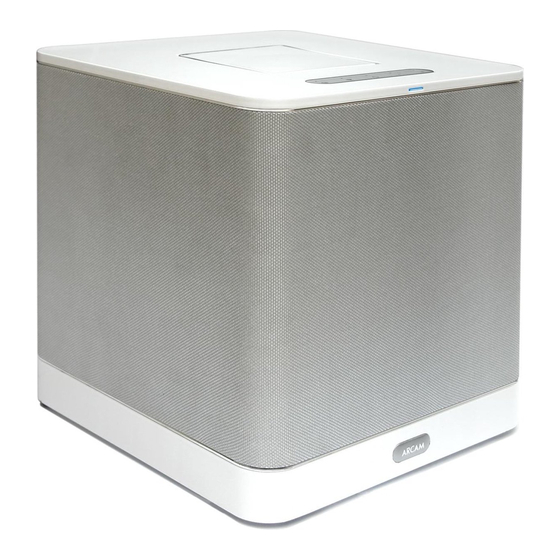

Arcam rCube Service Manual

Hide thumbs Also See for rCube:
Table of Contents

Advertisement

Quick Links

See also: User Manual , Manual
Arcam rCube Service manual



                                                                                                                                        Andy Moore issue 1





Advertisement

Table of Contents
loading

Related Manuals for Arcam rCube

Summary of Contents for Arcam rCube

  • Page 1   Arcam rCube Service manual                                                                                                                                                    Andy Moore issue 1   ...

  • Page 2: Circuit Description

    Overview   The rCube in its simplest form can be thought of as a high performance iPod docking station  with more than a few unique features these include.  Wireless transmission from either iPod transmitter (Arcam Wand) or USB (Arcam Wave) these  are both optional extras.  rCubes can transmit to each other from a docked iPod or external source wired source.  Internal battery power supply.  Easily replaceable iPod header (covered latter in manual).  Access  Although very compact the rCube is designed to be serviceable with access gained from  underneath to all electronic circuits (remove the four rubber feet) you will see four Philips  screws, once these are removed the base plate can be lifted away exposing the main circuit  board.  The main speaker array is not considered a serviceable part but will be available as a  complete assembly. Please see detailed exploded view.  Circuit description  PSU and charge   The 19V D.C PSU for the rCube is derived from either an external regulated PSU or if not  present from the internal lithium ion battery packs the following is a description of the PSU  selection.  The external 19V power supply is connected to Con600 and is internally fused by the 4A fuse at  location FS600 the rear panel switch can be seen at location SW600(a), D600 is used to prevent  reverse bias, D602 and TR600 from a D.C sense circuit this line goes to the main micro at  location U301 pin 7.  PSU selection is control by the MAX1873 Switch mode Li charge controller at location IC603 the  external 19v source can be seen to arrive at pin 15 (DCin) and when present simply by‐passes  the chip whilst being monitored by pins 1/2 (current sense) and can be seen to form the 19v  source net on the diagram.  The internal battery source can be seen connected to CON602 and  again travels thru the 2  pole of switches available on SW600(b) D605 and TR603 are used to  form simple logic to indicate to micro U301 that battery power is present, D606 allows a path to  the main 19v net whilst preventing reverse bias, the Mosfet (M601) is used to enable charge if  necessary when power is present – the entire circuit is overseen by the main micro U301 via  ...
  • Page 3 PSU and charge    continued the feedback given by IC602 allowing for intelligent charging with charge enable provided from  the micro via M602 on the control line labeled as charge_enable making a provision for  extended cell life.  Multiple regulators are used to supply the (low) voltage areas of the design these are 1.4A step  down adjustable regulators, REG600 receives a 19v source at pin one the output voltage is set  by R601 and R640, Mosfet M600 allows for the PSU disable with the 3V standby supply being  tapped of prior to the switch.  REG602 and REG603 operate in a similar fashion although utilize the chips own PSU shutdown  control option at pin 2 (SD) under control of micro U301, a more conventional regulator is used  at location REG601 to provide the 1.8v core supply to U301.   IC601 provides a logic switched (EN_iPod_PWR) current limited +5v supply to the iPod to whilst  also preventing an over current situation at the rear panel USB input +3v1 this is reported to  the main micro via the USB_PWR_FAULT line.  REG604 (LDO) provides a 3v1 supply to the Kleer and R.F circuits and is sourced from the +5v  supply.  IC600 is a charge pump convertor on the +5VA power supply rail.  Micro  The Micro is shown in two halves on the diagram shown as IC301(a) detailing port allocation  and IC301(b) detailing power supply requirements and programming header with reset  provided by IC303.  PSU requirements include 3V3 STBY and V1.8 (internally generated by the ATMEL)  The below table details the IC301 pin allocations and functions   Pin  Description  Associated circuit(s)  number  6  AMP_TEMP_COM  Pin 32 of power amps and locations IC504 IC505 IC506 7  DC_PWR_PRESENT  From TR600 (sheet 6)  9  V_IOUT_POT  From IC603 via IC602 MAX1873 (sheet 6)  10  BATT_PWR_PRESENT  From TR603 (sheet 6) ...
  • Page 4 IC301 pin allocations and functions    continued Pin  Description  Associated circuit(s)  number  14  INT_DISPLAY  To top plate display via iPod header board  16  STBY_LED  To top plate display via iPod hearer board  24  ACC_POWER  From iPod header  25  IPOD_DETECT  From iPod Header  26  VID_CABLE_0  From multi pin video connector at location SKT200  27  PSU_DISABLE  Regulators RG602 and RG603  28  I2C_SDl  Apple authentication chip at location IC300  29  I2c_SDA  Apple authentication chip at location IC300  30  UC595_CLK  8 bit shift register at location IC302(A)  31  UC595_DATA  8 bit shift register at location IC302(A)  33  PROGRAM_SW  No Fit  34 ...
  • Page 5 Audio in / Video out  iPod audio can be seen as IPOD_AUDO_L and IPOD_AUDIO_R this is driven thru the NJM2114  op‐amp at IC201(A/B) before arriving at the DG413 analogue cmos chip at location IC200 (A/B)  this switch allows for the routing of either audio from a docked iPod or from the external path  via 3.5mm rear panel stereo jack at location SK202 again coming in via a NJN2114 at location  IC202 (A/B) also present on this page is the YUV and Composite video outputs these signals are  derived directly from the source device and can be seen on circuit as  SVID‐C COMP‐Y  SVID‐Y COMP‐PR  CVBS COMP‐PB   Default output is Composite with YUV switched when an “Arcam” YUV cable is inserted and the  sense on VID_CABLE_0 and VID_CABLE_1 are triggered.  KLEER and DSP  All audio signals are routed thru the Analog Devices DSP chip at location IC400 allowing for not  only the High/Low pass filtering of channels for the power amp stage but also bespoke audio  manipulation, the analogue audio from either docked iPod or Aux L + R in appearing at pins  78/79 – a Wolfson WM8805 running form a ref 11.2896Mhz clock is used primarily for Jitter  reduction for the Kleer input chip at Location IC407 – it is important to note that the Kleer Chip  is a receiver or transmitter the Kleer chip is under control of the micro at position U301 the  receive / transmit circuit can be seen on the R.F amp circuit. Data for transmission from a  docked or external source can be seen coming from the DSP as SDATA_DSP_OUT. The  E2PROMS at locations IC405 and IC406 are used to store transmit / receive lock history.  RF AMP  Think of this stage as a transceiver i.e it will both send and receive information from the  external target the stage uses toggle switches to effective switch the between the transmit and  receive stages.          ...
  • Page 6 RF AMP    continue The RF stage is both Receive or Transmit (transceiver) allowing Cubes to be linked for docked  iPod source and external analogue inputs hence you will see two spate paths that are switched  R.F switches seen as IC701 IC702 IC703 two separate Antenna are used and the rCube has the  ability to select the most stable aerial at any given time the audio path into/out of the Kleer  chip is seen as KL3012 regardless of status – when in receive mode the RF power amp is  bypassed by IC701, IC702 in transmission mode both switches are toggled to bring the Saw  filter FL700 and Low RF Pass filter FL701 with Power Amp IC704 back in line, The two antenna  are connected to the surface mount sockets at SKT700 an SKT701.  DAC Filters and Amplifiers   Audio arrive the DAC filters and Amplifiers circuit from the DSP as 4 separate channels these  being TWEET_L/ TWEET_R/  WOOF_L/  WOOF_R each channel travel thru an identical filter  circuit TWEET_L channel will be described.  TWEET_R audio arrive at capacitor C508 before traveling into the filter based around the  NJM2114 at location IC500 the audio is further filtered by the network of capacitors based  around C326 and C327 in combination with C510 – audio then passes into the Volume control  IC at location IC501 on pin 1 and can be seen to exit (volume adjusted) on pin 14 – the volume  control is under control of the main micro at position U302 via line VOL_CLK / VOL_DAT the line  will know be known as TWEET_VOL_R and travels into the Power amp chip at location IC507  (shared with TWEET_VOL_L) this package is driven from the +19v_amp supply and is thermally  protect to trigger at 100c / standby and mute control comes from the main micro and temp  status of the power amp can be reported to back to the micro.  The WOOF_VOL_L and WOOF_VOL_R audio paths use a bridged power amp each seen at  locations IC504 and IC05.   Display and keyboard  The display board is connected to the main board via the iPod header board and it’s primary  link on the main board is main micro U301.  The board is built around the IC1 a AT42QT1060 6‐channel sensor IC this allows for capacitive  sensors as keys and also perform the role of driving the top plate LED’s with exception of  Standby LED status red (this comes directly from U301) the chip is supplied by the 3V14 STBY  power supply, the reset circuit shown on the circuit was not required by the final design.  All LEDs are driven from the +5_DIS rail apart from standby (red) as this is on the 3V14(STBY)  rail. ...
  • Page 7 Modes indicated by the standby LED   Mode   Illumination   Standby  Red  Power on   Blue  Power on charge   Violet   Program mode (standby held +5 secs)  Flashing red  Receiving software  Fast (strobe)red    Modes indicated by input LED   Mode  Illumination  Syncing to docked iPod  Flashing green  Sync complete   Solid green    Mode indicated by wireless LED   Mode  Illumination  No available lock  Red  Lock present  Green   Searching for link (hold wireless key +5 secs)  Flashing red    Mode indicated by Vol + / ‐ LEDS  Mode   Illumination  Mute   Both LEDS on green    The IR sensor at location RX1 is connected directly to U301 and runs from the 3V14 supply     ...

  • Page 8: Check Software Version

    • Navigate to settings (click)   • Navigate to about (click)  You will now see information regarding the iPods capacity/memory usage navigate to screen  four as indicated by the dots at the bottom of the screen and you should see the below or  similar.  rCube    Model                                           rCube    Manufacturer                             Arcam      Serial number                       Version                                         V1.07    ****    In this instance we can see that the Software version is V1.07.  To update software  Download the latest SW version available from support@arcam.co.uk or local distributor.   Load this onto a USB memory stick (this needs to be a standard memory stick not on that  carries a boot loader such a Cruzors).  • With the cube in standby   • Press and hold the top plate standby button for +5 seconds   • Standby LED should start to flash with a frequency of 2 time a second   • Place memory stick in rear panel port   • LED will now strobe very quickly and the rCube will reset after 15 seconds   • Remove USB stick   • Power cycle rCube (rear panel switch) Check that software version is as expected using  iPod as in previously explained procedure.   ...
  • Page 9 Accidental software mode initialization  If the rCube is accidently put into program / update mode – simply power cycle to rCube to  return to normal operation.  Notes for mac users   The USB update should be stick should be formatted to FAT32 standard and the only file  present on the stick should be the software update – i.e no indexing files such as  DS_Store files,  thumbs.db files use a software such Cleanmymac available at   http://www.macpaw.com/uk/cleanmymac/features    You are interested in the Device Cleanup feature.    ...
  • Page 10 DRAWING TITLE SoundCube - Top Level 10_E136 09/09/11 Add test points Filename: L182_1.0 SoundCube Top level.SchDoc 10_E074 30/03/10 Remove sense star connection ARCAM Notes: 10_E001 05-01-10 None to this sheet A & R Cambridge Ltd. 09_E142 08-07-09 Prototype release Pembroke Avenue ECO No.
  • Page 11 Add test points Correct grounding scheme for video connectors Filename: L182_1.0 SoundCube audio in video out.SchDoc 10_E074 30/03/10 ARCAM Correct -ve input to input op amps Notes: 10_E001 05-01-10 Change op amps to unity gain single ended A & R Cambridge Ltd.
  • Page 12 SoundCube - Micro 10_E136 09/09/11 Add test points Filename: L182_1.0 SoundCube Micro.SchDoc 10_E074 30/03/10 None to this sheet ARCAM 12MHz crystal, authentication IC package change Notes: 10_E001 05-01-10 Program line pulled high, dbug header changed A & R Cambridge Ltd. 09_E142 08-07-09...
  • Page 13 09/09/11 Add test points 74HC125D SO-14 Filename: L182_1.0 SoundCube kleer + DSP.SchDoc 10_E074 30/03/10 None to this sheet ARCAM Notes: 10_E001 05-01-10 SPDIF input to 8805 / DSP removed A & R Cambridge Ltd. 09_E142 08-07-09 Prototype release Pembroke Avenue ECO No.
  • Page 14 P0P5120TP P0R56002 P0R56002 P0R56002 P0R56002 P0R56001 P0R56001 P0R56001 P0R56001 P0AMP0TEMP0COM* P0AMP0TEMP0COM* ARCAM Add amp output filter, remove option resistors P512 C568 0W063 Notes: 10_E001 05-01-10 Added WWi caps to all volume control IC pins 100N 0603 A & R Cambridge Ltd.
  • Page 15 0603 Remove sense star and av return from star point Filename: L182_1.0 SoundCube PSU + charge.SchDoc 10_E074 30/03/10 ARCAM Change 5V regulator, remove additonal grounds M600 changed to N type and footprint corrected R612 changed Notes: 10_E001 05-01-10 to 1k8, CON602 pin out change to put on bottom of PCB A &...
  • Page 16 SN74LVC2G04DCKR SoundCube - RF Amp 10_E136 09/09/11 Add test points Filename: L182_1.0 SoundCube RF amp.SchDoc 10_E074 30/03/10 Kleer value recomendations ARCAM Notes: 10_E001 05-01-10 None to this sheet A & R Cambridge Ltd. 09_E142 08-07-09 Prototype release Pembroke Avenue ECO No.
  • Page 17 10_E118 19/8/10 Change R9/R11 to 75R Change IR rx footprint to correct pin reversal Filename: L194_C.1 SoundCube Display.SchDoc 10_E074 04/03/10 ARCAM Green LED drive resistors changed Notes: 10_E001 17/12/09 Change to touch sensitive buttons A & R Cambridge Ltd. 09_E140...

  • Page 18: Base Cover

    ECO NR. DATE CHG. ZONE DESCRIPTION OF CHANGE REL. DR. CHK. ITEM NO. PART No. DESCRIPTION F075 / F075W FOOT 3M BUMPON SJ-5012 E867CP / E867CPW BOTTOM COVER PLATE - CUBE E390AY BATTERY ASSMEBLY - CUBE 23425 DRAWN BY: 12-10-2010 DATE: A &...
  • Page 19 ECO NR. DATE CHG. ZONE DESCRIPTION OF CHANGE REL. DR. CHK. ITEM NO. PART No. DESCRIPTION L182AY PCB ASSY - MAIN HA6L12B CAP HEAD BOLT M6x12 E977PM TRIM RING - ENCLOSURE - CUBE 23425 DRAWN BY: 12-10-2010 DATE: A & R CAMBRIDGE LTD ALL DIMENSIONS IN TOLERANCES UNLESS 0.00±...
  • Page 20 ECO NR. DATE CHG. ZONE DESCRIPTION OF CHANGE REL. DR. CHK. ITEM NO. PART No. DESCRIPTION E105MC / E105MCW BASE CASTING - CUBE E977PM TRIM RING - ENCLOSURE - CUBE E850AP FOAM PAD - BATTERY COMPARTMENT E851AP FOAM STRIP - BATTERY COMPARTMENT 23425 DRAWN BY: 12-10-2010...
  • Page 21 ECO NR. DATE CHG. ZONE DESCRIPTION OF CHANGE REL. DR. CHK. ITEM NO. PART No. DESCRIPTION E398AY / E398AYW DOCK ASSEMBLY - CUBE F327 SPRING - REMOVABLE DOCK - CUBE 23425 DRAWN BY: 13-9-2010 DATE: A & R CAMBRIDGE LTD ALL DIMENSIONS IN TOLERANCES UNLESS 0.00±...

  • Page 22: Top Plate

    ECO NR. DATE CHG. ZONE DESCRIPTION OF CHANGE REL. DR. CHK. ITEM PART No. DESCRIPTION E413AY / E413AYW TOP PLATE ASSEMBLY - CUBE E397AY / E397AYW DOCK FLAP ASSEMBLY - CUBE L194AY TOUCH BUTTON PCB ASSEMBLY L116CA FLEXFOIL - iPOD PCB TO BUTTON PCB F325 NYLON SPACER 23425...

  • Page 23: To Replace Battery

    TO REPLACE iPOD PCB !! ANTI-STATIC PRECAUTIONS MUST BE TAKEN TO AVOID DAMAGE TO ELECTRONIC COMPONENTS 5. UNDO iPOD PCB SCREWS & 3. HINGE DOCK UPWARDS TO 4. DISCONNECT FLEXFOILS & 1. PARTLY OPEN DOCK FLAP 2. SLIDE DOCK REARWARDS REMOVE RETAINING BAR, REVEAL FLEXFOIL CABLES HINGE DOCK FULLY UPWARDS...
  • Page 24           No part of this document may be reproduced of transmitted in any form or by any means, electronic or  mechanical, for any purpose without the express permission of A&R Cambridge ltd.  This manual is for the exclusive use of A&R Cambridge ltd, it’s approved distributors and affiliated  service agents, No part of this manual may be transferred to any other party without express permission  of A&R Cambridge ltd.  This manual has been generated with great care, it is intended for information only and no liability shall  be accepted for errors or changes to specification.          A&R Cambridge Ltd   Pembroke Avenue   Waterbeach  Cambridge   England  CB25 9QR   +44 (0)1223 203200  www.arcam.co.uk   ...
