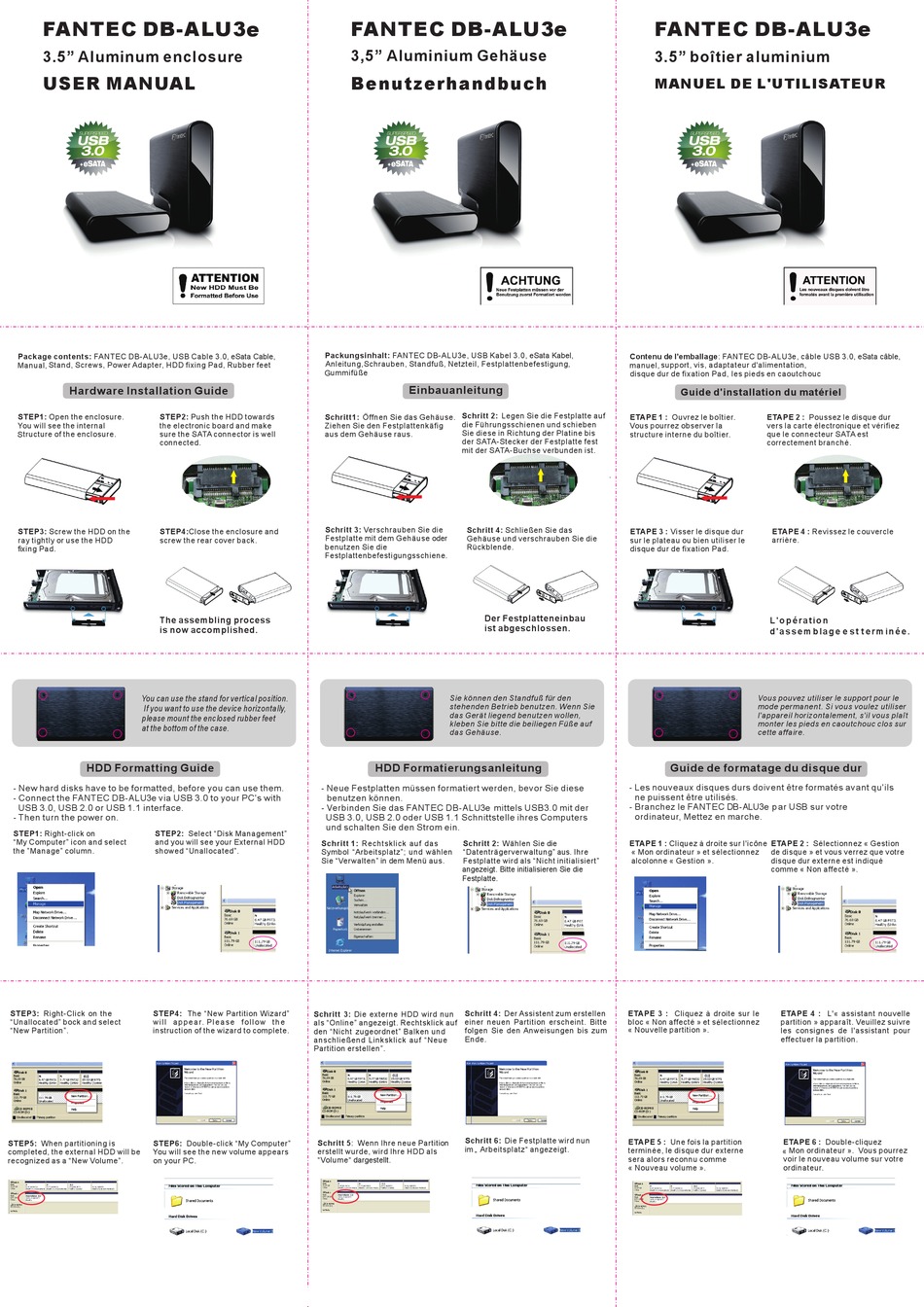

Fantec DB-ALU3e User Manual

FANTEC DB-ALU3
3.5" Aluminum enclosure

USER MANUAL

Package contents: FANTEC DB-ALU3e, USB Cable 3.0, eSata Cable,
Manual, Stand, Screws, Power Adapter, HDD fixing Pad, Rubber feet

Hardware Installation Guide

STEP1: Open the enclosure. STEP2: Push the HDD to wards
You will see the internal the electronic board and make
S tructure of the enclosure. sure the SATA connector is well
connected.
STEP3: Screw the HDD on the STEP4:Close the enclosure and
ray tightly or use the HDD screw the rear cover back.
fi xing Pad.
The assembling process
is now accomplished.
You can use the stand for vertical position.
If you want to use the device horizontally,
please mount the enclosed rubber feet
at the bottom of the case.
HDD Formatting Guide
- New hard disks have to be formatted, before you can use them.
- Connect the FANTEC DB-ALU3e via USB 3.0 to your PC's with
USB 3.0, USB 2.0 or USB 1.1 interface.
- Then turn the power on.
STEP1: Right-click on STEP2: Select "Disk Management"
"My Computer" icon and select and you will see your External HDD
the "Manage" column. showed "Unallocated".
STEP3: Right-Click on the STEP4: The "New Partition Wizard"
"Unallocated" bock and select w i l l a p p e a r. P l e a s e f o l l o w t h e
"New Partition". instruction of the wizard to complete.
STEP5: When partitioning is STEP6: Double-click "My Computer"
completed, the external HDD will be You will see the new volume appears
recognized as a "New Volume". on your PC.
e FANTEC DB-ALU3e
3,5" Aluminium Gehäuse
Benutzerhandbuch
Packungsinhalt: FANTEC DB-ALU3e, USB Kabel 3.0, eSata Kabel,
Anleitung, Schrauben, Standfuß, Netzteil, Festplattenbefestigung,
Gummifüße
Einbauanleitung
Schritt1: Öffnen Sie das Gehäuse.
Ziehen Sie den Festplattenkäfig
aus dem Gehäuse raus.
Schritt 3: Verschrauben Sie die
Festplatte mit dem Gehäuse oder
benutzen Sie die
Festplattenbefestigungsschiene.
HDD Formatierungsanleitung
- Neue Festplatten müssen formatiert werden, bevor Sie diese
benutzen können.
- Verbinden Sie das FANTEC DB-ALU3e mittels USB3.0 mit der
USB 3.0, USB 2.0 oder USB 1.1 Schnittstelle ihres Computers
und schalten Sie den Strom ein.
Schritt 1: Rechtsklick auf das
Symbol "Arbeitsplatz"; und wählen
Sie "Verwalten" in dem Menü aus.
Schritt 3: Die externe HDD wird nun
als "Online" angezeigt. Rechtsklick auf
den "Nicht zugeordnet" Balken und
anschließend Linksklick auf "Neue
Partition erstellen".
Schritt 5: Wenn Ihre neue Partition
erstellt wurde, wird Ihre HDD als
"Volume" dargestellt.
Schritt 2: Legen Sie die Festplatte auf
die Führungsschienen und schieben
Sie diese in Richtung der Platine bis
der SATA-Stecker der Festplatte fest
mit der SATA-Buchse verbunden ist.
.
Schritt 4: Schließen Sie das
Gehäuse und verschrauben Sie die
Rückblende.
Der Festplatteneinbau
ist abgeschlossen.
Sie können den Standfuß für den
stehenden Betrieb benutzen. Wenn Sie
das Gerät liegend benutzen wollen,
kleben Sie bitte die beiliegen Füße auf
das Gehäuse.
Schritt 2: Wählen Sie die
"Datenträgerverwaltung" aus. Ihre
Festplatte wird als "Nicht initialisiert"
angezeigt. Bitte initialisieren Sie die
Festplatte.
Schritt 4: Der Assistent zum erstellen
einer neuen Partition erscheint. Bitte
folgen Sie den Anweisungen bis zum
Ende.
Schritt 6: Die Festplatte wird nun
im „ Arbeitsplatz" angezeigt.
FANTEC DB-ALU3e
3.5" boîtier aluminium
MANUEL DE L'UTILISATEU
Contenu de l'emballage: FANTEC DB-ALU3e, câble USB 3.0, eSata câble,
manuel, support, vis, adaptateur d'alimentation,
disque dur de fixation Pad, les pieds en caoutchouc
Guide d'installation du matériel
ETAPE 1 : Ouvrez le boîtier. ETAPE 2 : Poussez le disque dur
Vous pourrez observer la vers la carte électronique et vérifiez
structure interne du boîtier. que le connecteur SATA est
correctement branché.
ETAPE 3 : Visser le disque dur ETAPE 4 : Revissez le c ouvercle
sur le plateau ou bien utiliser le arrière.
disque dur de fixation Pad.
L 'o p é r a t io n
d 'a s s e m b la g e e s t t e r m in é e .
Vous pouvez utiliser le support pour le
mode permanent. Si vous voulez utiliser
l'appareil horizontalement, s'il vous plaît
monter les pieds en caoutchouc clos sur
cette affaire.
Guide de formatage du disque dur
- Les nouveaux disques durs doivent être formatés avant qu'ils
ne puissent être utilisés.
- Branchez le FANTEC DB-ALU3e p ar USB sur votre
ordinateur, Mettez en marche.
E TAPE 1 : Cliquez à droite sur l'icône ETAPE 2 : Sélectionnez « Gestion
« Mon ordinateur » et sélectionnez de disque » et vous verrez que votre
a colonne « Gestion ». l disque dur externe est indiqué
comme « Non affecté ».
ETAPE 3 : Cliquez à droite sur le ETAPE 4 : L'« assistant nouvelle
bloc « Non affecté » et sélectionnez partition » apparaît. Veuillez suivre
« Nouvelle partition ».
les consignes de l'assistant pour
effectuer la partition.
ETAPE 5 : Une fois la partition ETAPE 6 : Double-cliquez
terminée, le disque dur externe Mon ordinateur ». Vous pourrez
«
sera alors reconnu comme voir le nouveau volume sur votre
« Nouveau volume ». ordinateur.
