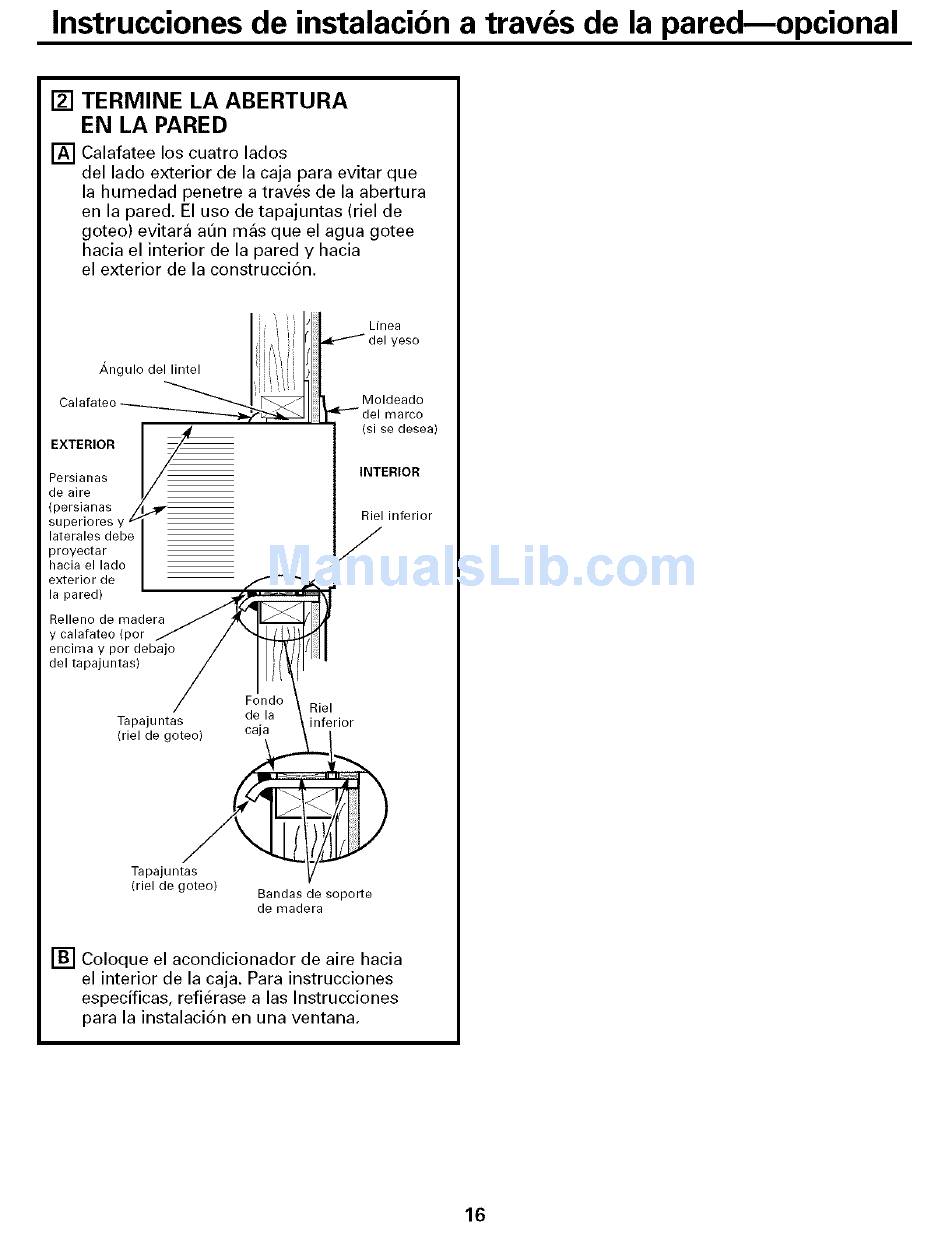

Instrucciones de instalacion a traves de la paredmopcional
[] TERMINE LA ABERTURA
EN LA PARED
[] Calafatee los cuatro lados
del lado exterior de la caja para evitar que
la humedad penetre a traves de la abertura
en la pared. El uso de tapajuntas (riel de
goteo) evitara atJn masque el agua gotee
hacia el interior de la pared y hacia
el exterior de la construcci6n.
J Linea
i i i r de yeso
i'
i J ',, 1
/
• , = I I
Angulo del hntel i
, i i _[
i '
Calafateo _ _/I oldeado
_---_111 "_ d_lmarco
(si se desea)
EXTERIOR
Persianas
de aire
{persianas Z
superlores y
laterales debe
proyectar
hacia el lado
exterior de
la pared)
INTERIOR
Riel inferior
/
Relleno de madera
y calafateo (por
encima y por debajo
deltapajuntas)
Riel
Tapaju ntas de la inferior
(riel de goteo) caja
Tapajuntas
(riel de goteo)
Bandas de soporte
de madera
[] Coloque el acondicionador de aire hacia
el interior de la caja. Para instrucciones
especificas, refierase a las Instrucciones
para la instalaci6n en una ventana.
