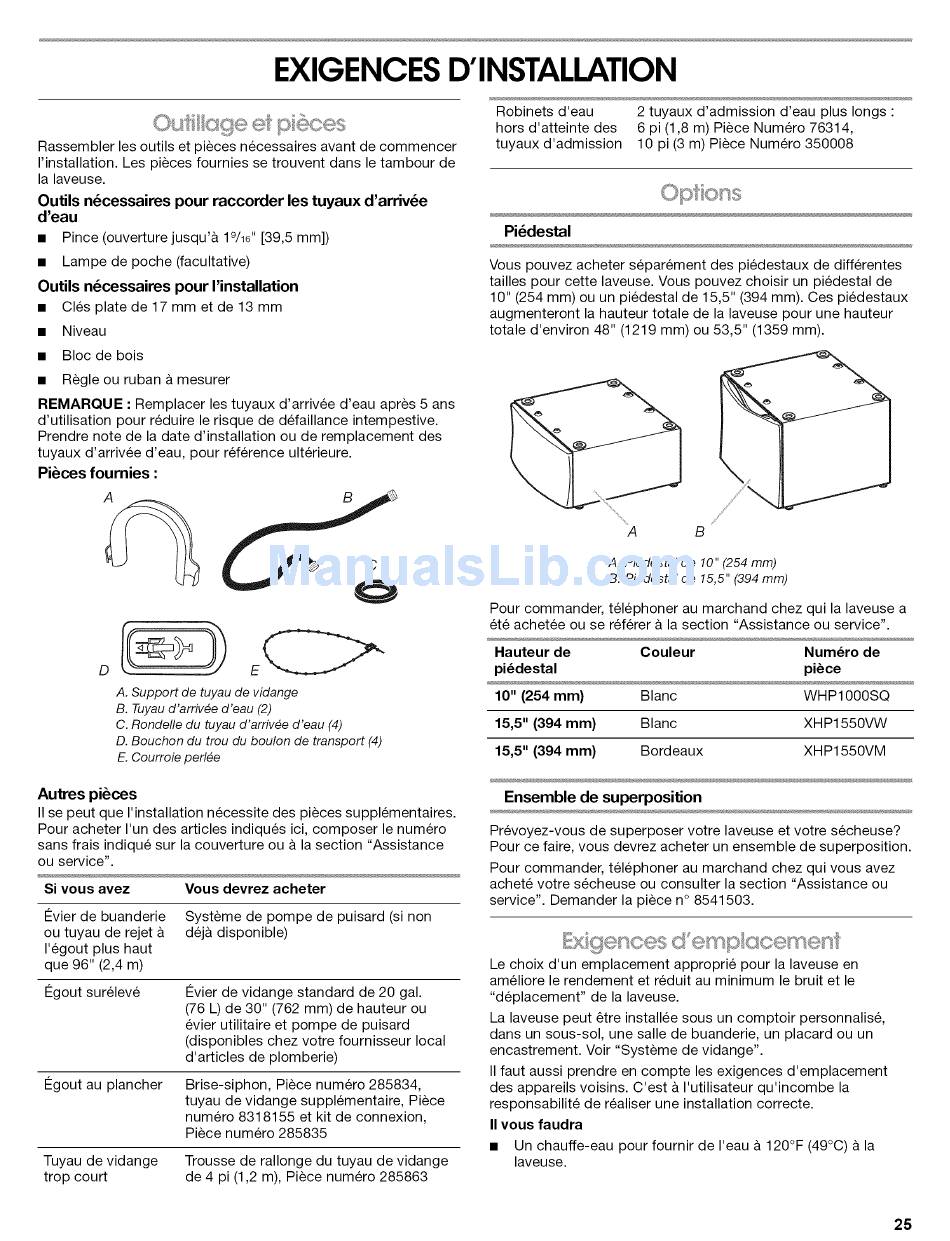

EXIGENCES D'INSTALLATION
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Les pieces fournies se trouvent dans le tambour de
la laveuse.
Outils n_cessaires pour raccorder les tuyaux d'arriv_e
d'eau
• Pince (ouverture jusqu'& 19A6" [39,5 mm])
• Lampe de poche (facultative)
Outils n_cessaires pour I'installation
• Cles plate de 17 mm et de 13 mm
• Niveau
• Bloc de bois
• Regle ou ruban & mesurer
REMARQUE • Remplacer les tuyaux d'arrivee d'eau apres 5 ans
d'utilisation pour reduire le risque de defaillance intempestive.
Prendre note de la date d'installation ou de remplacement des
tuyaux d'arrivee d'eau, pour ref6rence ulterieure.
Pi_ces fournies :
A B
Robinets d'eau 2 tuyaux d'admission d'eau plus longs :
hors d'atteinte des 6 pi (1,8 m) Piece Numero 76314,
tuyaux d'admission 10 pi (3 m) Piece Numero 350008
Pi_destal
Vous pouvez acheter separ6ment des piedestaux de differentes
tailles pour cette laveuse. Vous pouvez choisir un piedestal de
10" (254 mm) ou un piedestal de 15,5" (394 mm). Ces piedestaux
augmenteront la hauteur totale de la laveuse pour une hauteur
totale d'environ 48" (1219 mm) ou 53,5" (1359 mm).
A B
..... /¢
C
D E
A. Support de tuyau de vidange
B. Tuyau d'arriv#e d'eau (2)
C. Rondelle du tuyau d'arriv#e d'eau (4)
D. Bouchon du trou du boulon de transport (4)
E. Courroie perl#e
Autres pi_ces
II se peut que I'installation necessite des pieces supplementaires.
Pour acheter I'un des articles indiqu6s ici, composer le numero
sans frais indiqu6 sur la couverture ou & la section "Assistance
ou service".
Si vous avez Vous devrez acheter
#vier de buanderie
ou tuyau de rejet
I'egout plus haut
que 96" (2,4 m)
#gout surelev6
#gout au plancher
Systeme de pompe de puisard (si non
dej& disponible)
#vier de vidange standard de 20 gal.
(76 L) de 30" (762 mm) de hauteur ou
evier utilitaire et pompe de puisard
(disponibles chez votre fournisseur local
d'articles de plomberie)
Brise-siphon, Piece numero 285834,
tuyau de vidange supplementaire, Piece
numero 8318155 et kit de connexion,
Piece numero 285835
Tuyau de vidange
trop court
Trousse de rallonge du tuyau de vidange
de 4 pi (1,2 m), Piece numero 285863
A. Pi#destal de 10" (254 mm)
B. Pi#destal de 15,5" (394 mm)
Pour commander, tel6phoner au marchand chez qui la laveuse a
6t6 achet6e ou se r6f6rer a la section "Assistance ou service".
Hauteur de Couleur Num_ro de
pi_destal pibce
10" (254 mm) Blanc WHP1000SQ
15,5" (394 ram) Blanc XHP1550VW
15,5" (394 ram) Bordeaux XHP1550VM
Ensemble de superposition
Prevoyez-vous de superposer votre laveuse et votre secheuse?
Pour ce faire, vous devrez acheter un ensemble de superposition.
Pour commander, telephoner au marchand chez qui vous avez
achete votre secheuse ou consulter la section "Assistance ou
service". Demander la piece n° 8541503.
Le choix d'un emplacement approprie pour la laveuse en
ameliore le rendement et reduit au minimum le bruit et le
"deplacement" de la laveuse.
La laveuse peut _tre installee sous un comptoir personnalise,
dans un sous-sol, une salle de buanderie, un placard ou un
encastrement. Voir "Systeme de vidange".
II faut aussi prendre en compte les exigences d'emplacement
des appareils voisins. C'est & I'utilisateur qu'incombe la
responsabilite de realiser une installation correcte.
II vous faudra
• Un chauffe-eau pour fournir de I'eau & 120°F (49°C) & la
laveuse.
