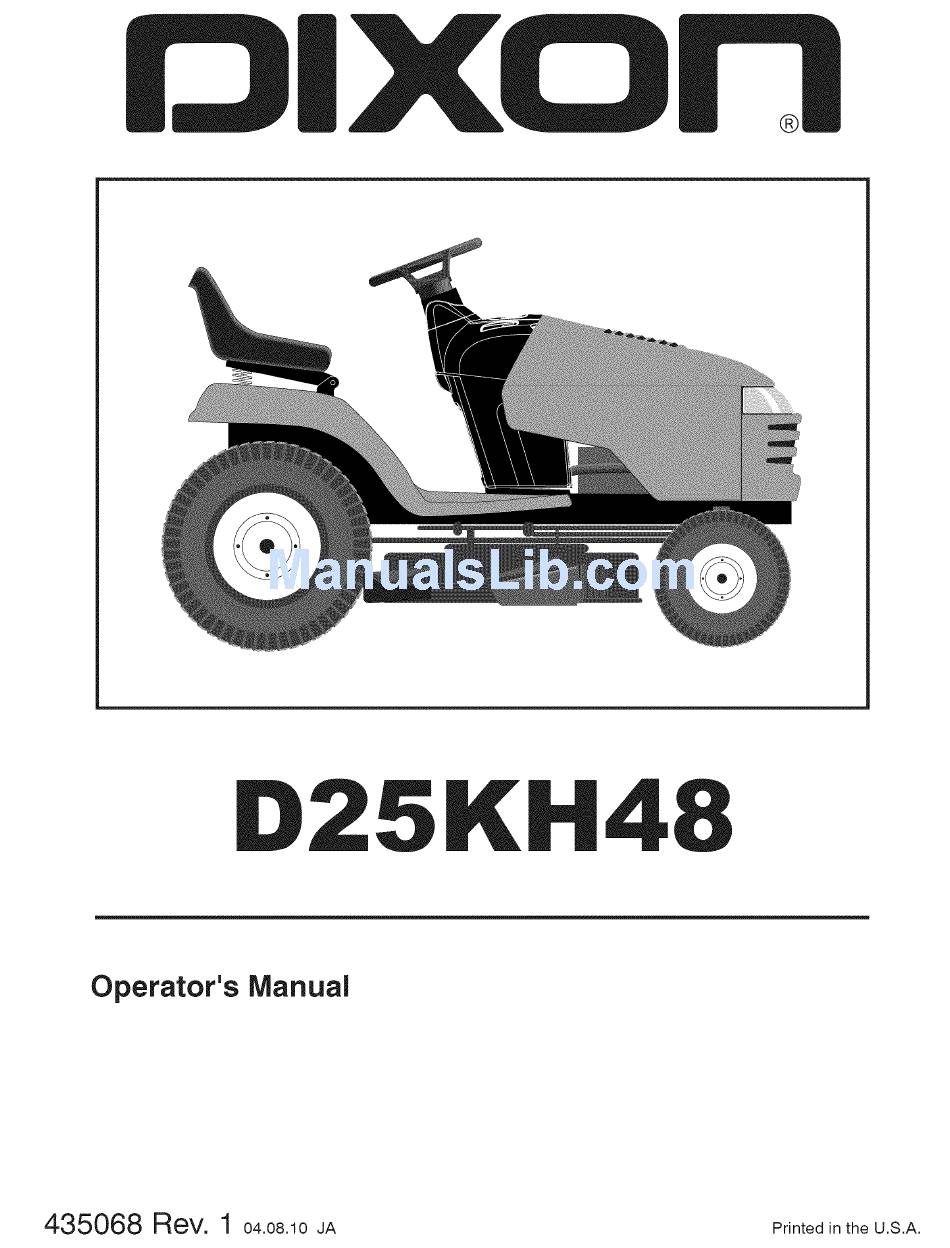

  • Page 1 ® Operator's Manual 435068 Rev. 1 o4.o8.1o Printed inthe U.S.A.
  • Page 2 SAFETY RULES Safe Operation Practices for Ride=On Mowers DANGER: THiS CUTTING MACHINE iS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY iNSTRUCTiONS COULD RESULT iN SERIOUS iNJURY OR DEATH. • Slow down before turning. WARNING: in orderto prevent accidental •...
  • Page 3 SAFETY RULES Safe Operation Practices for Ride=On Mowers ill. CHILDREN GENERAL SERVICE Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to • Never operate machine in a closed area. the machine and the mowing activity.
  • Page 4 PRODUCT SPECiFiCATiONS CUSTOMER RESPONSIBILITIES Read and observe the safety rules. Gasoline Capacity 3 Gallons • Follow a regular schedule in maintaining, caring for and type: Unleaded Regular and using your tractor. Oil Type (API-SG-SL): SAE 10W30 (above 32°F) • Follow the instructions under "Maintenance" and "Stor- SAE 5W-30 (below 32°F) age"...
  • Page 5 UNASSEMBLED PARTS Mower Mower Front Wheel (5) Large Retainer (1) 3/40.D. Washers Springs - 7/16 (1) Wheel (1) 1-1/40.D. Washer (2) Smaller Retainer (1) Locknut Springs - 5/16 (1) Shoulder Bolt 3/8 - 16 (5) 1-3/16 O.D. Washers Slope Sheet For Future Use Keys (1) Anti-Sway Bar...
  • Page 6 ASSEMBLY Your new tractor has been assembled at the factory with exception of those parts left unassembled for shipping purposes. To ensure safe and proper operation of your tractor all parts and hardware you assemble must be tightened securely. Use the correct tools as necessary to ensure proper tightness.
  • Page 7 ASSEMBLY 4. SLIDE MOWER UNDER TRACTOR (See Fig. 8) • Bring belt forward and check belt for proper routing in LiFT all mower pulley grooves. NOTE: Be sure mower side suspension arms (A) are point- ing forward before sliding mower under tractor. •...
  • Page 8 ASSEMBLY 7. ATTACH REAR LIFT LINKS (C) (See Fig. 13) ;_,:< ,./ ....¢ ..ANTI-SWAY • Insert rod end of rear lift link (C) into hole (U) in tractor lift TRANSAXLE shaft suspension arm and pivot link down to mower. BRACKET ....
  • Page 9 ASSEMBLY iNSTALL BELT ON ENGINE CLUTCH PULLEY (M) Vf CHECKLIST (See Fig. 7 & 15) • Disengage belt tension rod (K) from locking bracket (L). BEFORE YOU OPERATE YOUR NEW TRACTOR, WE WtSH TO ASSURE THAT YOU RECEIVE THE BEST •...
  • Page 10 OPERATION These symbols may appear on your tractor or in literature supplied with the product. Learn and understand their meaning. REVERSE NEUTRAL HIGH CHOKE FAST SLOW IGNITION SWITCH (®) -@ ENGINE OFF REVERSE ENGINE ON ENGINE START PARKING BRAKE MOWER HEIGHT MOWER LIFT...
  • Page 11 OPERATION KNOW YOUR TRACTOR READ THiS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR TRACTOR Compare the illustrations with your tractor to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. 02990 Fig. 16 Our tractors conform to the applicable safety standards of the American National Standards Institute.
  • Page 12 OPERATION The operation of any tractor can result in foreign objects thrown into the eyes, which can result in severe eye damage. Always wear safety glasses or eye shields while operating your tractor or performing any adjustments or repairs. We recommend standard safety glasses or a wide vision safety mask worn over spectacles.
  • Page 13 OPERATION TO ADJUST GAUGE WHEELS (See Fig. 22) Gauge wheels are properly adjusted when they are slightly off the ground when mower is at the desired cutting height in operating position. Gauge wheels then keep the deck inprop- er position to help prevent scalping in most terrain conditions. NOTE:Adjust gauge wheels with tractor on a flat level surface.

  • Page 14: Maintenance

    OPERATION REVERSE OPERATION SYSTEM (ROS) • Do not push or tow tractor at more than two (2) MPH. • To reengage transmission, reverse above procedure. Your tractor is equipped with a Reverse Operation System (ROS). Any attempt by the operator to travel in the reverse NOTE: To protect hood from damage when transporting direction with the attachment clutch engaged will shut off your tractor on a truck or a trailer, be sure hood is closed...
  • Page 15 OPERATION AUTOMATIC TRANSMISSION WARM UP • Before driving the unit in cold weather, the transmission fuel. Do not store, spill or use gasoline should be warmed up as follows: CAUTION: Wipe off any spilled oil or near an open flame. •...
  • Page 16 OPERATION MOWING TIPS • Tire chains cannot be used when the mower housing is attached to tractor. • Mower should be properly leveled for best mowing performance. See "TO LEVEL MOWER HOUSING" in the Service and Adjustments section of this manual. •...

  • Page 17: Maintenance

    MAINTENANCE BEFORE EVERY EVERY EVERY EVERY EVERY BEFORE MAINTENANCE EACH SEASON STORAGE SCHEDULE HOURS HOURS HOURS HOURS v" Check Brake Operation Check Tire Pressure Presence & ROS Check Operator Systems v" v" Check for Loose Fasteners Mower Blades Check/Replace v" Lubrication Chart Level Check...

  • Page 18: Service And Adjustments

    MAINTENANCE BLADE CARE TRACTOR For best results mower blades must be kept sharp. Replace Always observe safety rules when performing maintenance. bent or damaged blades. BRAKE OPERATION proved by the manufacturer of your tractor. If tractor requires more than five (5) feet to stop at highest Using a blade not approved by the manu= CAUTION: Use onlya replacement blade ap= speed in highest gear on a level, dry concrete or paved...
  • Page 19 MAINTENANCE V=BELTS OIL DRAIN VALVE Check V-belts for deterioration and wear after 100 hours CLOSED of operation and replace if necessary. The belts are not ----_._ __Z_L-/_'_ -'_'\ adjustable. Replace belts if they begin to slip from wear. LOCKED _"-['_-__ TRANSAXLE MAINTENANCE POSITION...
  • Page 20 MAINTENANCE IN=LINE FUEL FILTER (See Fig. 30) DECK WASHOUT PORT (See Fig. 32) The fuel filter should be replaced once each season. If fuel Your tractor's deck is equipped with a washout port on filter becomes clogged, obstructing fuel flow to carburetor, its surface as part of its deck wash system.
  • Page 21 SERVICE AND ADJUSTMENTS Depress brake pedal fully and set parking brake. WARNING: TO AVOID SERIOUS iNJURY, BEFORE PERFORMING ANY SERVICE OR ADJUSTMENTS: " Place attachment clutch in "DISENGAGED" position. " Turn ignition key to "STOP" and remove key. " Make sure the blades and all moving parts have completely stopped. "...

  • Page 22: Service And Adjustments

    SERVICE AND ADJUSTMENTS TO LEVEL MOWER • If adjustment is necessary, see steps in Visual Adjust- ment instructions above. Make sure tires are properly inflated to the PSI shown on • Recheck measurements, adjust if necessary until both tires. If tires are over or under inflated, it may affect the sides are equal.
  • Page 23 SERVICE AND ADJUSTMENTS TO REPLACE MOTION DRIVE BELT TO CHECK BRAKE (See Fig. If tractor requires more than five (5) feet to stop at highest speed in highest gear on a level, dry concrete or paved Park the tractor on level surface. Engage parking brake. surface, then brake must be serviced.
  • Page 24 SERVICE AND ADJUSTMENTS TO START ENGINE WiTH A WEAK BATTERY REPLACING BATTERY (See Fig. 43) (See Fig. 42) nals by allowing a wrench or any other WARNING: Lead=acid batteries gen- object to contact both terminals at the WARNING: Do not short battery termi- erate explosive gases.
  • Page 25 SERVICE AND ADJUSTMENTS ENGINE TO REPLACE HEADLIGHT BULB Raise hood. TO ADJUST THROTTLE CONTROL CABLE • Pull bulb holder out of the hole in the backside of the grill. The throttle control has been preset at the factory and • Replace bulb in holder and push bulb holder securely adjustment should not be necessary.

  • Page 26: Storage

    STORAGE ENGINE Immediately prepare your tractor for storage at the end of the season or if the tractor will not be used for 30 days or more. FUEL SYSTEM IMPORTANT: IT IS IMPORTANTTO PREVENT GUM DEPOSITS WARNIN G: Never store the tractor with FROM FORMING IN ESSENTIAL FUELSYSTEM PARTS SUCH gasoline in the tank inside a building...

  • Page 27: Troubleshooting

    TROUBLESHOOTING CAUSE CORRECTION PROBLEM 1. Out of fuel. Wi[[ not start Engine not "CHOKED" properly. See "TO START ENGINE" in Operation section. Engine flooded. Wait several minutes before attempting to start. Bad spark plug. Replace spark plug. Dirty air filter. Clean/replace air filter.
  • Page 28 TROUBLESHOOTING CAUSE CORRECTION PROBLEM Check wiring, switches and connections. If not Engine continues Faulty operator-safety presence control corrected, contact an authorized service center/ system. to run when oper- department. ator leaves seat with attachment clutch engaged 1. Worn, bent or loose blade. Replace blade.
  • Page 29 SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION ONLY RIDE UP AND DOWN HILL, NOT ACROSS HILL 15 DEGREES MAX. down the face of slopes, never across the face. Do not mow ARNING: To avoid serious injury, operate your tractor up and slopes greater...

  • Page 30: Warranty

    LiMiTED WARRANTY The Manufacturer warrants to the original consumer purchaser that this product as manufactured is free from defects in materi- als and workmanship. For a period of two (2) years from date of purchase by the original consumer purchaser, we will repair or replace, at our option, without charge for parts or labor incurred in replacing parts, any part which we find to be defective due to materials or workmanship.
  • Page 31 ® Manual de Operario 435068 Rev. 1 o4.o8.1o JA Impreso en los E.E.U.U.
  • Page 32 REGLAS DE SEGURIDAD Practicas de Operaci6n Seguras para las Segadoras Conducibles PELIGRO: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PiES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE. •...
  • Page 33 & REGLAS DE SEGURIDAD Practicas de Operacion Seguras para las Segadoras Conducibles Ill. Nil_OS OPERACIONES DE SERVlClO GENERALES • Nunca hacer funcionar la m&quina en un &rea cerrada. Si el operador no pone atenci6n a la presencia de los nihos •...
  • Page 34 ESPECIFiCACIONES DEL PRODUCTO FELICITACIONES por la compra de su tractor. Ha sido diseSado, planificado y fabricado para darle la mejor con- Capacidad y Tipo 3 Galones (5,7 L) fiabilidad y el mejor rendimiento posible. de gasolina: Regular Sin PIomo En el caso de que se encuentre con cualquier problema que Tipo de Aceite: SAE t0W30 (Sobre 32°F/0°0) no pueda solucionar f&cilmente, haga el favor de ponerse...
  • Page 35 PEDAZOS PARA LA MONTAJE Llaves (1) Rueda Rueda delantera de la segadore Llave(s) (1) Tuerca de (1) 1-1/40.D. Arandela Seguddad 3/8-16 (1) Perno con Resalto Segadora Tubo de desagL)e (1) Barra (5) Resorte de Retenci6n Hoja de pendiente (1) 3/40.D. Arandela (2) Resorte de Retenci6n (2) Bielles...
  • Page 36 MONTAJE Su tractor nuevo ha sido montado en la fabrica con la excepci6n de aquellas partes que no se han montado por razones de envio. Para asegurarse que su tractor funcione en forma adecuada y segura todas las partes y los articulos de ferreteria que se monten tienen que ser apretados en forma segura.
  • Page 37 MONTAJE 4. DESLICE LA CORTADORA DE ClaSPED DEBAJO DEL TRACTOR (Vea Fig. 8) PALANCA DE • Lleve la correa hacia adelante y verifique que su trayectoria LEVANTAMIENTO, sea correcta en todos los surcos de la polea de la cortadora de cesped. NOTA: aseg5rese de que los brazos de suspension lateral de la cortadora de cesped (A) esten orientados hacia adelante antes de deslizar ta cortadora de cesped debajo del tractor.
  • Page 38 MONTAJE 7. INSTALE LOS ESLABONES DE LEVANTAMIENTO TRA- UB CAC ON ......OE L A BARRA /"::' .... SEROS (C) (Vea Fig. 13) • Inserte el extremo de varilla del esiab6n de levantamiento ANTBALANOEO (S), i ..UBIOADA ENTRE trasero (C) dentro del agujero (U) en el brazo de suspensi6n .....
  • Page 39 MONTAJE 9. INSTALE LA CORREA EN LA POLEA DEL EMBRAGUE V'LISTA DE REVISION DEL MOTOR (M) (Vea Fig. 7 & 15) ANTES DE OPERAR Y DE DISFRUTAR DE SU TRACTOR • Desenganche lavarilla tensora de la correa (K) de la escuadra NUEVO, DESEAMOS RECIBA...
  • Page 40 OPERAClON Estos simbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados. RAPIDO MARCHA ATRAS NEUTRO ALTO BAJO ESTRANGU- LENTO LACION 45 (®) MOTOR MOTOR LEVANTAMIENTO MOTOR FRENO ALTURA DE LA APAGADO SlSTEMA ENCENDIDO...
  • Page 41 OPERACION FAMILIARICESE CON SU TRACTOR LEA ESTE MANUAL DEL DUEllO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos controles y ajustes. Guarde este manual para referencia en el futuro.
  • Page 42 OPERACION La operaci6n de cualquier tractor puede hacer que salten objetos extraflos dentro de sus ojos, Io que puede producir daflos graves en 6stos. Siempre use anteojos de seguridad o protecciones para los ojos rnientras opere su tractor o cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o una rn_scara de visi6n arnplia de seguridad usada sobre las gafas.
  • Page 43 OPERACION PARA AJUSTAR LAS RUEDAS CALIBRADORAS (Vea Fig. 22) Las ruedas calibradoras esta.n bien ajustadas cuando se en- cuentran un poco a distancia del terreno al mismo tiempo que ta segadora este a la altura de corte deseada. Entonces las ruedas calibradoras mantienen el conjunto segador en posici6n para...
  • Page 44 OPERAClON FUNCIONAIVIIENTO ATRAS (ROS) PARA TRANSPORTAR (Vea Fig. 25) Tu tractor esta equipado con el Sistema de Funcionamiento Atras Cuando empuje o arrastre su tractor asegOrese de desenganchar (ROS). Cualquier tentativa del operador de viajar marcha atras la transmisi6n poniendo el control de la rueda libre en la posici6n de marcha de rueda libre.
  • Page 45 OPERACION ANTES DE HACER ARRANCAR EL MOTOR PARA HACER ARRANCAR EL MOTOR (Vea Fig. X) AI hacer arrancar el motor por la primera vez o si se ha acabado el REVISE EL NIVEL DE ACEITE DEL MOTOR combustible del motor, se necesitar&tiempo para et arranque extra El motor en su tractor ha sido enviado desde la f&brica lleno con para mover el combustible desde el estanque hasta el motor.
  • Page 46 OPERAClON PURGAR LA TRANSIViISION CONSEJOS PARA SEGAR • No se pueden usar las cadenas para las Ilantas cuando la caja de la segadora est& adjunta al tractor. ganche la palanca del control de rueda libre • La segadora debe estar nivetada en forma adecuada para PRECAUCION: Nunca enganche...
  • Page 47 MANTENIMIENTO CADA PROGRAMA CADA CADA CADA ANTES CADA ALMACENAMtENTO CADAUSO TEMPORADA MANTENIMIENTO H©RAS HORAS HORAS HORAS Revisar la operaci6n del freno Revisar la presi6n de las Ilantas Verifiez la commande de presence d'operateur et le sistema d ROS Revisar si hay sujetadores sueltos Afilar/cambiar las cuchillas...
  • Page 48 MANTENIMIENTO TRACTOR CUIDADO DE LA CUCHILLA Para obtener resultados 6ptimos, las cuchillas de la cortadora Siempre observe las reglas de seguridad cuando de manteni- miento. deben estar afiladas. Reemplace las cuchillas que esten gastadas, dobladas o dafladas. OPERACION DEL FRENO Si el tractor necesita mas de cinco (5) pies para detenerse repuesto aprobada pot el fabricante...
  • Page 49 MANTENIMIENTO CORREAS"V" V,&LVULA DE DESAGOE DEL ACEITE Revise las correas "V" para verificar si existe deterioro y desgaste POSlClON despues de 100 horas de operaci6n y c&mbielas si es necesario. CERRADA Y Las correas no son ajustables. Cambie las correas si empiezan BLOQUEADA a deslizarse debido al desgaste.
  • Page 50 MANTENIMIENTO SILENCIADOR PUERTO DE LAVADO DE LA CUBIERTA (Vea Fig, 32) Inspeccione y cambie el silenciador corroido y el amortiguador de chispas (si viene equipado) pues pueden crear un peligro de La cubierta de su tractor est& equipada con un puerto de lavado incendio y/o dahos.
  • Page 51 SERVICIO Y AJUSTES ADVERTENCIA: PARA EVITAR LESIONES SERIAS, ANTES DE DAR CUALQUIER SERVlCIO O DE HACER AJUSTES: Presione el pedal de freno cornpletamente y aplique el freno de estacionamiento. Asegurais que el transmisi6n en la posici6n de neutro. Ponga el embrague clel accesorio en la posici6n desenganchado (DISENGAGED).
  • Page 52 SERVICIO Y AJUSTES PARA NIVELAR LA SEGADORA • Vuelva a verificar las medidas y ajuste nuevamente, en caso necesario, hasta que ambos lados queden iguates. Aseg_rese de que los neum&ticos esten inflados a la PSI que se indica en estos. Si est&n demasiado inflados o poco AJUSTE DE DELANTE A ATRAS (Vea Fig.
  • Page 53 SERVICIO Y AJUSTES PARA CAMBIAR LA CORREA DE IMPULSION 8. AsegOrese de que la correa calce en todas las ranuras de las poleas y dentro de todas las guias y guardacorreas. MOVIMIENTO (Vea Fig. 39) 9. Monte la SEGADORA (Ver"PARA MONTAR LA SEGADORA' Estacione el tractor en una superficie nivelada.
  • Page 54 SERVICIO Y AJUSTES PARA HACER ARRANCAR EL MOTOR CON UNA REEMPLAZAR LA BATERIA (Yea Fig, 43) BATERiA BAJA (Vea Fig, 42) terminales de la bateria al permitir que una llave de tuerea o cualquier otro objeto entre plomo generan gases explosivos.
  • Page 55 SERVICIO Y AJUSTES PARA CAMBIAR BOMBILLA MOTOR DELANTERA PARA AJUSTAR CABLE CONTROL • Levante el capota. DE LA ACELERACION • Tire el sujetador de la bombilla fuera del agujero en la parte trasera del enrejado. El control de la aceleraci6n ha sido preajustado en la f&brica y no •...
  • Page 56 ALMACENAMIENTO Immediately prepare your tractor for storage at the end ENGINE of the season or if the tractor will not be used for 30 days or more. FUEL SYSTEM iMPORTANT: IT ISIMPORTANTTOPREVENTGUM DEPOSITS WARNING: Never store the tractor with FROM FORMING IN ESSENTIAL FUEL SYSTEM PARTSSUCH gasoline in the tank inside a building AS CARBURETOR, FUEL FILTER, FUEL HOSE, OR TANK where fumes may reach an open flame...
  • Page 57 IDENTIFICACION DE PROBLEMAS PROBLEMA CAUSA CORRECClON Sin combustible. No arranca Llene el estanque de combustible. Yea "PARA HACER ARRANCAR EL MOTOR" en la sec- Motor sin la"ESTRANGULACION" (CHOKE) adecuada. ci6n de operaci6n, Motor ahogado. Espere varios minutos antes detratar de arrancar. Bujia mala.
  • Page 58 IDENTIFICACION DE PROBLEMAS PROBLEMA CAUSA CORRECCl6N Vibraci6n Cuchilla desgastada, doblada o suelta. Cambie la cuchilla. Apriete el perno de la cuchilla. Mandril de la cuchilla doblado. Cambie la mandril de la cuchilla. excesiva Parte(s) suelta(s)/da_ada(s). Apriete la(s) parte(s). Cambie las partes dar_adas. motor continua Sistema de control que exige la presencia del...
  • Page 59 GUiA SUGERIDA PARA lVlEDIRLAS PENDIENTES CON LA VISTA PARA UNA OPERACION SEGURA SOLAMENTE ANDE CUESTA ARRIBA O CUESTA ABAJO Y NO ATRAVIESE EL CERRO 15 GRADOS MAX. y abajo de las pendientes, nunca transversalmente con respecto a las ,pendientes. No cortar pendientes mayores de 15 grados. Haga los ADVERTENCIA: Para evitar daSos graves, haga funcionar su tractor arriba virajes gradualmente para evitar volcarse o la p_rdida de control.
  • Page 60 GARANTiA LIMITADO El fabricante le garantiza al comprador consumidor original que este producto no tendr& defectos en los materiales ni en la mano de obra. Le repararemos o reemplazaremos, a nuestra opci6n, cualquier pieza que encontremos defectuosa a causa de los materiates o mano de obra, sin incluir los costos de las piezas o de mano de obra incurridos en el reemplazo de tas piezas y durante un periodo de dos (2) ahos desde la fecha de compra det comprador consumidor original.
