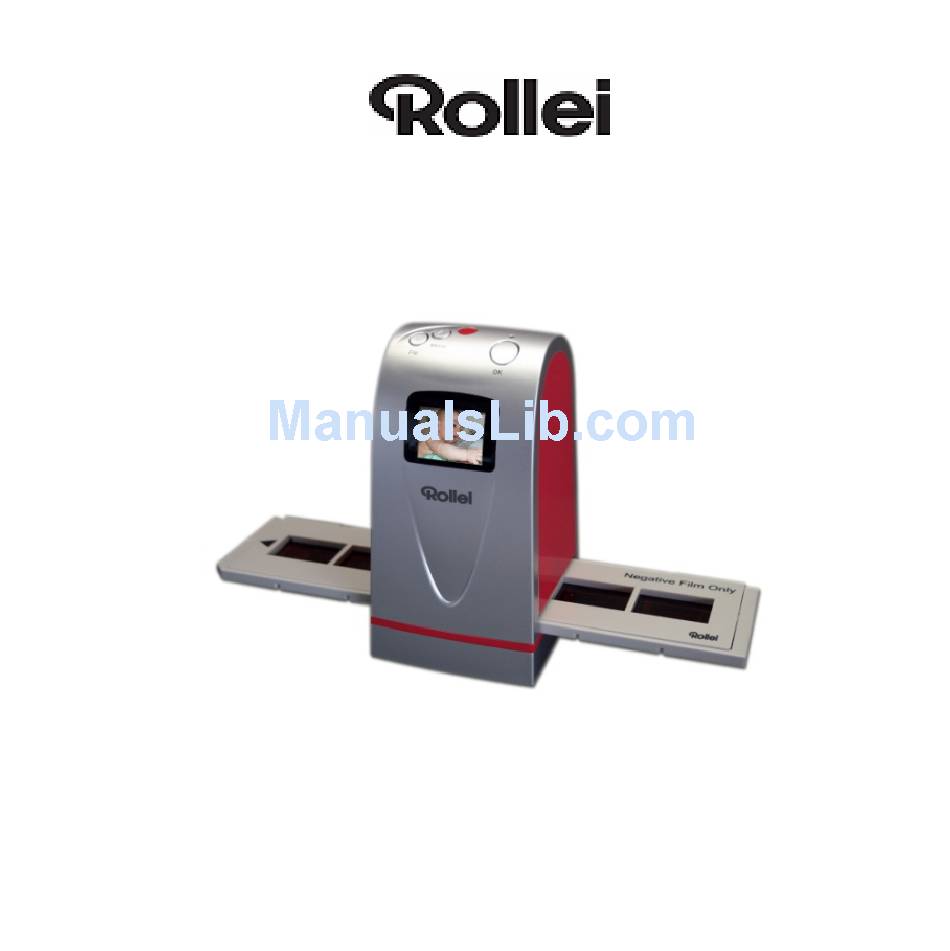

  • Page 1 User Manual  ­Patent pending­  User Manual ...

  • Page 2: Table Of Contents

      Index I.      Unpack FilmScan35 II..............2   II .    Install film into the film holder..........3   III.    Quick Start................... 7   IV.    Operation Guide................. 12   V.    Specification ................31  ...

  • Page 3: Unpack Filmscan35 Ii

    I.    Unpack FilmScan35 II Slide Film Holder  Negative Film Holder  FilmScan35 II  USB cable  USB power core  Clean brush  User manual  We  strongly  suggest  using  a  clean,  dry,  non‐alcohol  cotton  swab to clean the glass surface periodically to produce a clear  image during operation.  Clean dust from filmscanner backlight, to use the clean brush  to wipe the dust.    Dust or dirt from the negative, slide films and cover trays may  affect  the  scanned  image  quality,  please  make  sure  the  materials are cleaned before inserting into the scanner.  Please find recommand, professioanl purger from photo store  to clean the dust on films if any to avoid damaging the only one copy of old films.   ...

  • Page 4: Install Film Into The Film Holder

    II.    Install film into the film holder  Install the Slide into holder  Open the slide holder as illustrated    Put slide into positive slide slot          3.  Close the film holder       ...
  • Page 5 Install the negative film into holder:  Open the film holder as illustrated      Install film into negative film slot           3.    Close the film holder     ...
  • Page 6 To avoid mirror image, follow the serial numbers (from left to right) on top of film when  install negative film into holder              Figure 1  If the image is upside down [see fig. 2], the image can be corrected by Flip function in hard  key of device before capture, or enter playback edit menu after capture [see fig. 3.4].                        Figure 2   ...
  • Page 7 Flip Press hard key on top of device in live view  Figure 3    Playback mode menu  Figure 4 ...

  • Page 8: Quick Start

    III. Quick Start  Power button Up/Mirror button  Power status LED Down/Flip button  OK button Film Slot SD card slot USB port...
  • Page 9 Put Film onto the film cartridge    Insert the film cartridge into FilmScan35 II   ...
  • Page 10 Connect USB cable to FilmScan35 II    Turn on Device by power button   ...
  • Page 11 Press OK button to capture the image    Follow the menu on display for scanning   ...
  • Page 12 After finished the capture, take out the SD card which stored capture images    Or read pictures from PC by MSDC mode   ...

  • Page 13: Operation Guide

    IV. Operation Guide  Home: Main menu  Capture  Playback  Film Type  USB mode    Capture: capture mode (default)  Playback: playback mode  Film Type: define the film type which loaded in cartridge  USB mode: MSDC (Mass Storage Device Class) mode      Home: No SD card  No SD card  indicator    If there’s no SD card been inserted to device, a warning icon NO SD card will be shown on  display when enter main menu.   ...
  • Page 14 Capture  Capture    After welcome page, above menu will remains for 5 sec.      User can press up/down button  for desired menu.      Or system will auto enter Capture mode if there is no action during this 5  second period.   ...
  • Page 15   1.1 Capture: Mirror/Flip (Hard Key)  Up/Mirror button  Down/Flip  button    Mirror   Press Up/Mirror button to change image left to right...
  • Page 16 Flip Press Down/Flip button to upside down image ...
  • Page 17 1.2 Capture mode  Live view indicator  (flashing at 0.5sec rate)  Once enter capture mode, there will be a red indicator on left top corner to indicate it is in live  view mode. When the film cartridge is inserted into the scanner slot, the image always shows  the positive image according to previous defined Film Type (after power on, the Film Type is  default to negative film).      Reconfirm the film position through the display before press OK  button.      1.3 Capture: Edit Menu  Save  Selected image Rotate +90  Rotate ‐90  Cancel  Home   Save: saves captured image  Rotate+90: continue rotate +90 degrees    Rotate ‐90: continue rotate ‐90 degrees  (this is for adjusting the user who took the portrait picture)  Cancel: cancel any editing with this image    Home: Back to main menu ...
  • Page 18 1.4 Live View ­> Capture/Edit Menu    Live view            Capture/Edit Menu       OK   Once press OK button in live view, the edit menu will be appeard.      When user press OK  button again, the current image will be saved into SD card.    The display will return to live  view again.    1.5 Capture: Save  Save    Once user press OK button on top of filmscan35‐II, preview (live view) image will be selected  and shown on the TFT which will take between 3‐4 second with 4 icons shown on the left side  of  the  screen.  Save  icon  will  be  highlighted  for  user  to  confirm  the  saving  by  OK  button.      After the above step, display goes back to live view mode (preview) ...
  • Page 19 1.6 Capture: Rotate +/­90 degrees    User can apply the up/down button for further editing (rotate +90/‐90). Once user confirm  rotate +90 degrees, they can press the OK button, the image will be rotate +90 degrees and  cursor will remains at Save. Press OK button again will save the rotated image to SD card and  screen will return to live view. For continuously rotate +90 degrees, move cursor to rotate  again and press OK.     ...
  • Page 20 1.7 Capture: Home    Go back to main menu, press OK button when select Home icon.    1.8 Exit from Edit mode back to Capture mode(Live View)  Next image in  film cartridge    Once user presses OK button for save or cancel option, display will return to capture mode /  live view.    Then, user can move the film cartridge to next target film to capture. ...
  • Page 21 Memory full      Once the images in SD card is full, user can see a SD card full once press save button. User has  to down load the images to PC or replace another SD card for continue capture.   ...
  • Page 22 Playback  Playback    Press Down button to Playback mode when power on Filmscan35 II or access the main menu  by Home icon if during operation. Press OK button to confirm the selection.    2.1 Playback: Auto Slide Show  Slide show mode    Once user enter playback mode (default to slide show), 1.5” TFT will auto display all images  stored in SD card with 2 seconds interval from previous captured image. User can also stop  the slide show mode by press OK button. ...
  • Page 23 2.2 Playback: Edit Menu  Exit Rotate +90  Rotate ‐90  Delete Mirror  Save Home Flip    Rotate+90: captured image rotate +90 degrees  Rotate ‐90: captured image rotate ‐90 degrees  Mirror: change image left to right  Flip: upside down image  Exit: returns to Slide show    Delete: delete this picture stored in SD card  Save: save the modified image onto SD card  Home: returns to main menu   ...
  • Page 24 2.3 Playback: Slide mode ­> Edit mode    User can interrupt (stop) the slide show  mode to stand alone playback mode (single picture  playback)  by  press OK button.  (Pause slide show) Then  user is able to scroll each  picture  by  up/down  button.    Once  user  select  the  picture  stored  in  SD  card  which  intended  to  be  modified, then use OK button again to bring out the edit mode for modification.    2.4 Slide Show ­> Single picture ­> Edit mode    Pausse OK    Slide show mode      Single picture mode      Edit mode ...
  • Page 25 2.5 Playback: Rotate/Mirror/Flip/Save    If user wants to Rotate +90 degrees by OK button, the image will be rotate +90 degrees and  cursor will remains at Save. Press OK button again to save modified result and next picture  will be shown (N+1).    For continuously Rotate +90 degrees, move cursor to Rotate again and  press OK. (Same for Rotate ‐90, Mirror, and Flip function)   ...
  • Page 26 2.6 Playback: Exit    Once user select the EXIT function in edit menu, the display will go back to slide show starting  with the current picture in SD card without saving any change of present picture  2.7 Playback: Delete    Delete will delete the present selected picture and next picture will be shown (N+1).        Cursor goes to Exit icon. If user intend to process continuously delete, just move to delete icon  again and press OK to confirm.         ...
  • Page 27 2.8 Playback: Home      Go back to main menu, press OK button when select Home icon    2.9 Playback: No Picture    If there’s no picture inside the SD card when enter playback mode, a No picture symbol will  show on display.   ...
  • Page 28 Film Type  Film Type    Change film type definition by enter Film Type menu when power on FilmScan35II or access  the main  menu  by Home icon if during  operation.        Press  down  button  for  Film  Type  and  press OK to confirm.    3.1 Film Type: Select Film Type  Color Negative film    Slide  B&W Negative film      Negative film: select Negative film when cartridge loaded with negative film    Slide: select Slide type when load slide in holder    B&W film: select B&W when cartridge loaded with Black&White negative film   ...
  • Page 29 3.2 Film Type Example  Color  Negative film    Loaded        into  Cartridg B&W  Negative film          Slide         ...
  • Page 30 USB mode  USB mode    After finished capture, user can download the stored images from SD card to PC by take out  the SD card from FilmScan35 II into PC. User can also select USB mode and press OK button  when connect USB cable to PC. FilmScan35 II becomes a mass storage device and then user  can review or edit images in SD card with PC.    4.1 USB Mode: Status    Once user select USB mode, FilmScan35 II becomes a mass storage device and then a status  icon shows on disply, then user can find an external USB disk device from my computer and  review the images in SD card with PC. ...
  • Page 31 Good bye page ...

  • Page 32: Specification

      V. Specification  Image Sensor: 1/1.8” inch 5 mega CMOS sensor Lens: F no.= 2.0, 4 Glass elements, 1.5” Color TFT LCD SD Slot SD/MMC compatible Focus Range: Fixed focus Exposure Control: Automatic Color Balance: Automatic Scan Quality 1,800 dpi Data Conversion 10 bits per color channel Scan Method...
