Connecting the leads / Anschließen der Leitungen / Raccordement des fils / Aansluiting van de gekleurde draden
Twist the core wires when connecting.
Die Kerndrähte beim Anschließen verdrehen.
Torsader les âmes des fils en les raccordant.
Draai de kerndraden om elkaar heen wanneer u ze
wilt aansluiten.

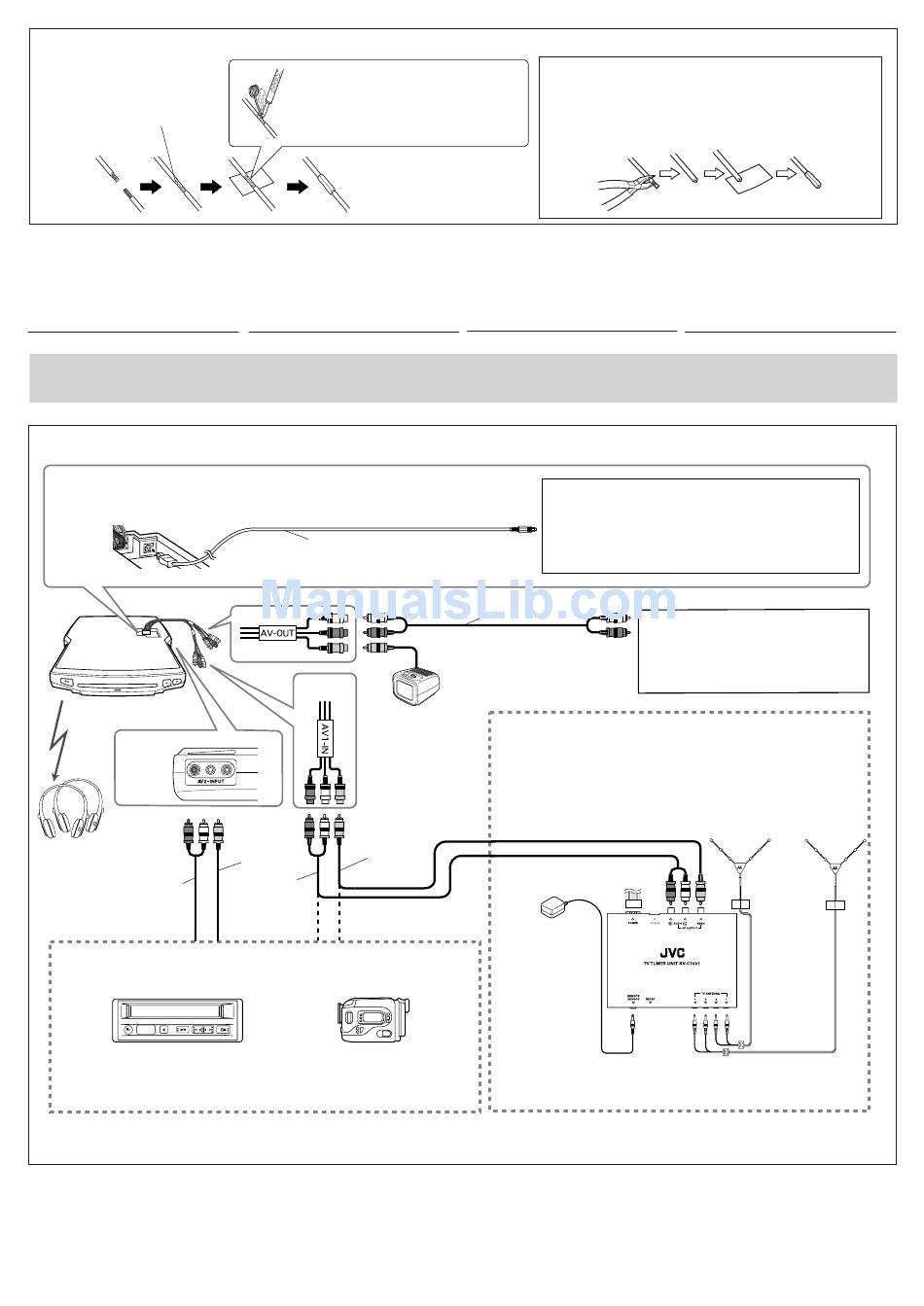

CONNECTING TO THE RECEIVER

AND EXTERNAL COMPONENTS
DO NOT connect the AV1-IN and AV2-INPUT plugs
on the monitor to the LINE OUT or SUBWOOFER
plugs of the car receiver.
For KV-MRD900 / Für KV-MRD900 / Pour la KV-MRD900 / Voor KV-MRD900
See also "About sounds reproduced through the terminals" on page 36 of the INSTRUCTIONS.
Siehe auch „Über von den Rückseitenbuchsen ausgegebenen Ton" auf Seite 36 der BEDIENUNGSANLEITUNG.
Référez-vous aussi à "À propos des sons reproduits par les prises" à la page 36 du MANUEL D'INSTRUCTIONS.
Zie tevens "Meer over het geluid dat via de achter-aansluitingen wordt gereproduceerd" op bladzijde 36 van de
GEBRUIKSAANWIJZING.
DIGITAL OUT
KV-MRD900
Rear panel
AV2-INPUT
Geräterückseite
Panneau
arrière
Achterpaneel
KS-HP2
*
3
Playback source / Wiedergabesignalquelle / Source de lecture /
Afspeelbron
VCR (KV-V8 or KV-V10)
Videorecorder (KV-V8 oder KV-V10)
Magnétoscope (KV-V8 ou KV-V10)
Videorecorder (KV-V8 of KV-V10)
3
*
RCA pin plug cord (not supplied)
*
4
Video cord (not supplied)
Solder the core wires to connect them securely.
Die Kerndrähte anlöten, um sie fest anzuschließen.
Souder les âmes des fils pour les raccorder entre eux de
façon sûre.
Soldeer de kerndraden zodat ze stevig vast zitten.
ANSCHLIESSEN AN RECEIVER
UND EXTERNE KOMPONENTEN
Schließen Sie NICHT die Stecker AV1-IN und AV2-
INPUT am Monitor an die Stecker LINE OUT oder
SUBWOOFER am Fahrzeug-Receiver an.
Digital optical cable (not supplied)
Optisches Digitalkabel (nicht mitgeliefert)
Câble optique numérique (non fourni )
Digitale optische kabel (niet meegeleverd)
AV-OUT
AV1-IN
2nd monitor
Zweiter Monitor
2d. moniteur
e
2
monitor
*
4
*
4
*
3
Camcorder
Camcorder
Caméscope
Camcorder
*
3
RCA-Klinkensteckerkabel (nicht mitgeliefert)
4
*
Videokabel (nicht mitgeliefert)
CAUTION / VORSICHT / ATTENTION / LET OP!:
• To prevent short-circuit, cover the terminals of the UNUSED leads with
insulating tape.
• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen der NICHT
VERWENDETEN Leitungen mit Isolierklebeband umwickeln.
• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS
utilisés avec de la bande isolante.
• Om kortsluiting te voorkomen, moet u de aansluitklemmen van
ONGEBRUIKTE gekleurde draden met isolatieband bedekken.
CONNEXION DE L'AUTORADIO
ET DES APPAREILS EXTÉRIEURS
NE CONNECTEZ PAS les fiches AV1-IN et AV2-
INPUT du moniteur aux fiches LINE OUT ou
SUBWOOFER de l'autoradio.
Audio/video control amplifier or the decoder compatible with the multichannel
digital sources
Audio/Video-Verstärker oder mit Mehrkanalquellen kompatibler Decoder
Amplificateur de commande audio/vidéo ou décodeur compatible avec les
sources numériques multicanaux
Audio/videoregeling versterker of de decoder compatibel met meerkanaals digitale
bronnen
3
*
When using the TV tuner system KV-C1001
Bei Verwendung des TV-Tunersystems KV-C1001
Lors de l'utilisation du tuner de télévision KV-C1001
Bij gebruik van het KV-C1001 TV-tunersysteem
Remote sensor unit
(supplied with KV-C1001)
Fernbedienungssensoreinheit
(mit KV-C1001 mitgeliefert)
Capteur de
télécommande (fourni
avec le KV-C1001)
Afstandsbedieningssensor
(bijgeleverd bij de KV-
C1001)
*
3
Cordon à fiches cinch (non fourni)
4
Cordon vidéo (non fourni)
*
– 5 –
VERBINDEN MET EEN RECEIVER
EN EXTERNE COMPONENTEN
Verbind de AV1-IN en AV2-INPUT aansluitingen van de
monitor NIET met de LINE OUT of SUBWOOFER
aansluitingen van de auto-receiver.
(or equivalent terminal)
LINE IN
(oder entsprechende Buchse)
(ou prise équivalente)
(of gelijkwaardige aansluiting)
Car receiver
Autoreceiver
Récepteur d'autoradio
Autoradio-ontvanger
Antenna elements (supplied with KV-C1001)
Antennenelemente (mit KV-C1001 mitgeliefert)
Éléments d'antenne (fournis avec le KV-C1001)
Antenne-elementen (bijgeleverd bij de KV-C1001)
KV-C1001
3
*
RCA-penstekkersnoer (niet meegeleverd)
4
*
Videosnoer (niet meegeleverd)
