板载音频接头连接器包括以下各项：
• 前面板音频（2 x 5 针接头连接器，为前面板音频连接器提供耳机和话筒输入信号）
• S/PDIF 音频接头连接器（1 x 4 针接头连接器）
• 内置单声道扬声器接头连接器（1 x 2 针接头连接器）
前面板耳机输出受独立音频声道对支持，允许多流式音频配置，如同时 6 声道 (5.1) 环绕声音
播放和立体声音频会议（通过连接至背面板音频连接器的扬声器和连接至前面板音频连接器的耳机
实现）。
板载内置单声道扬声器接头连接器允许连接至内置、小功率扬声器，以实现基本的系统声音功能。
此子系统具备在 1 W（均方根）下驱动 8 Ω 目标扬声器负载和在 1.5 W（均方根）下驱动 4 Ω
目标扬声器负载的能力。
板载 S/PDIF 接头连接器允许连接至数字音频输出同轴或光纤适配器。
背面板音频连接器（参见第 47 页图 21）可通过音频设备驱动程序进行配置。音频软件和驱动程序
http://downloadcenter.intel.com/
可访问
LAN 子系统
LAN 子系统包括：
• 英特尔 82578DC 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
• 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
LAN 软件和驱动程序可访问
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态（如表 3 所示）。
获得。
http://downloadcenter.intel.com/

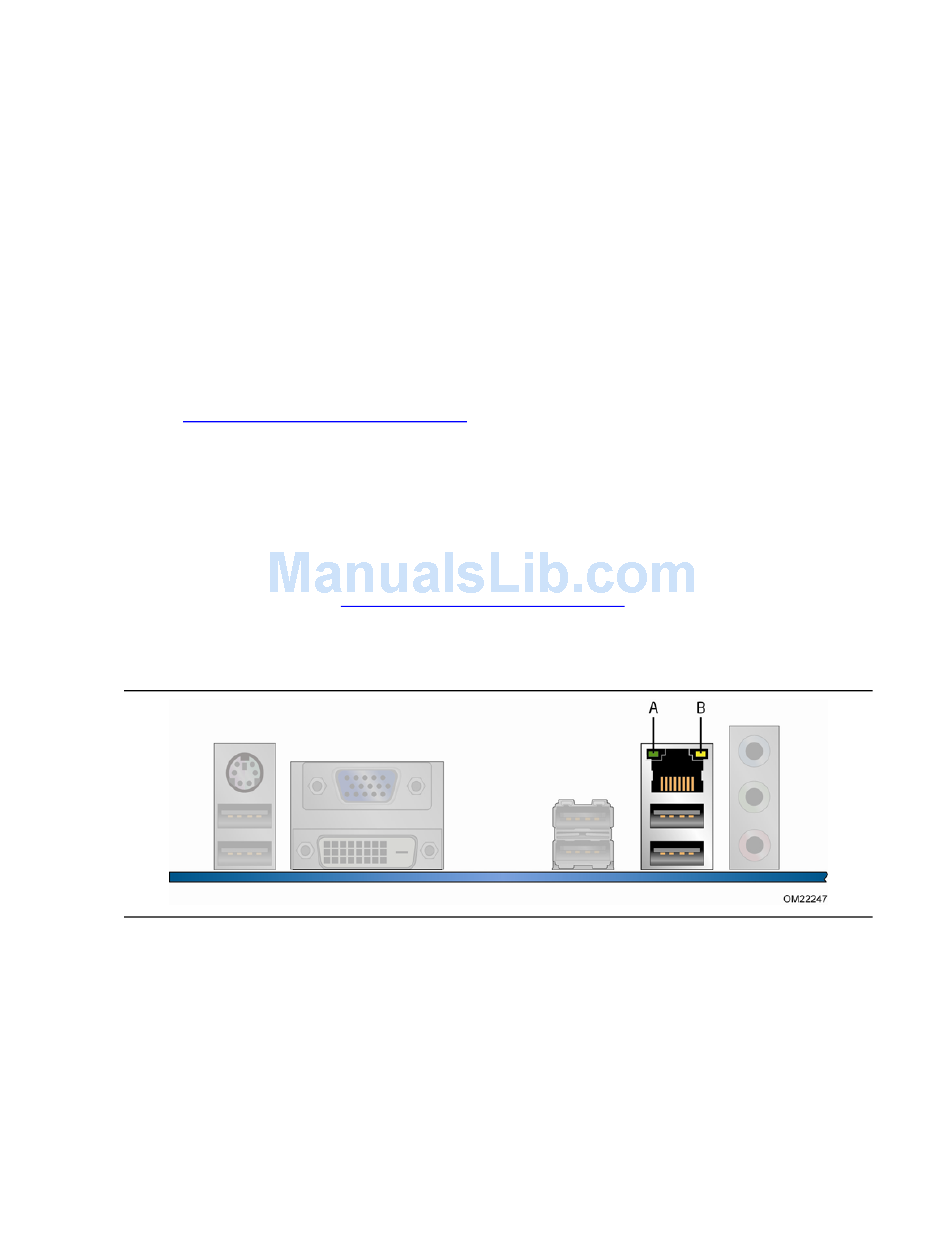

图 2. LAN 连接器 LED 指示灯
台式机主板功能
获得。
17
