Fiesta OPTIMA XT34555 Assembly Instructions

5
A
WARNING: Before proceeding with the following steps, ensure you have read:
• NATURAL GAS sections of the USE AND CARE INSTRUCTIONS.
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Gaz Naturel et le tuyau/détendeur
(dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN).
CLIP (1)
PINCE
IMPORTANT:
Ensure hose assembly does not
contact the casting, or any other parts which
will get hot.
IMPORTANT:
Le tuyau ne doit pas être en
contact avec le coffre, ou avec toute autre
pièce qui risque de chauffer.
5
B
HUB CAP (2)
CHAPEAU DE MOYEU (2)
3
2
47
48
22
20
26
37
33
34
29
31
44
45
36
38

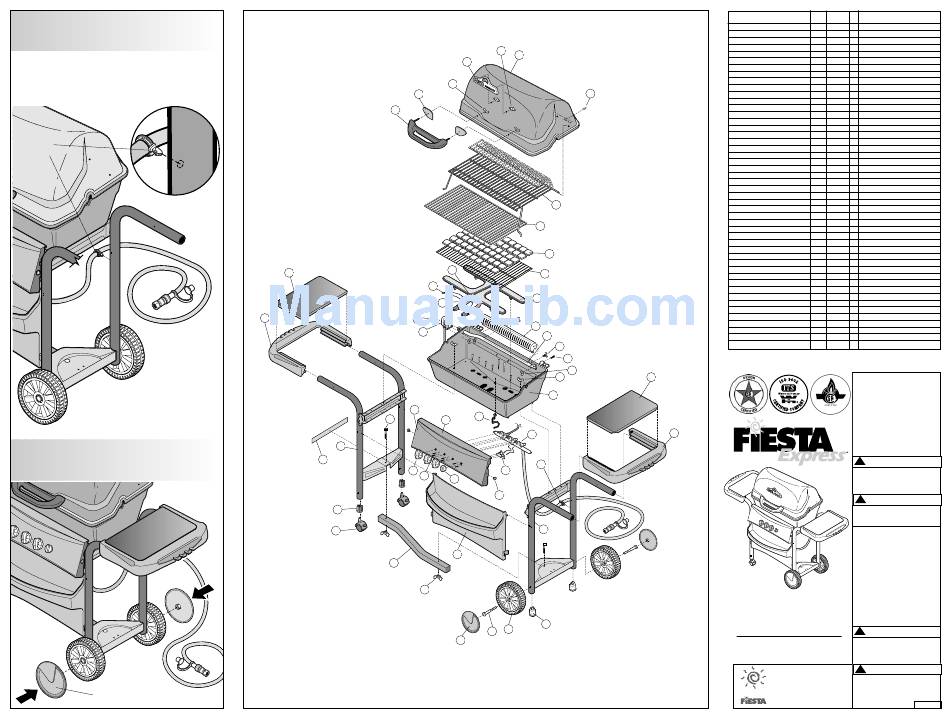

EXPLODED LAYOUT PLAN ÉCLATÉ
6
1
5
4
7
8
9
10
13
11
15
12
14
18
19
21
22
23
16
17
24
25
28
39
32
30
27
35
46
42
40
41
43
DESCRIPTION ITEM # PART #
NO PCE NO
DYNASTY COVER 1 SM49-1P
HANDLE 2 SP29-19
GASKET (BAG PACK SP118-24) 3 SP7-14
#10-24 WING NUT (BAG PACK SP118-24) 4 SP24-16
TEMPERATURE LOGO GAUGE 5 SP12-30
PUSH NUT LOGO GAUGE 6 SP33-16
COVER CLIP (BAG PACK SP128-24) 7 SP4-15
CANTILEVER WARMING RACK 8 SP129-3
PORCELAIN COOK GRILLS 9 SP105-3
CERAMIC ROCK 60 PIECES 10 SP6-28
LAVA GRILL 11 SP35-3
SMALL "H" BURNER STAINLESS STEEL 12 SM130-12
COLLECTOR BOX 13 SP8B-20
ELECTRODE 14 SP9A-20
GROUND WIRE 15 SP31-20
CASTING LOCK (BAG PACK SP127-24) 16 SP25-16
BASE 17 SM33-2P
HEAT EXCHANGER ASSEMBLY 18 SM47-9
ROTISSERIE BURNER 19 SP37A-12
ROTISSERIE ORIFICE BRACKET 20 SM51-6B
21 SP34-21
#10 X 0.5" WING SCREW (BAG PACK SP136-24)
#10-24 X 0.5" BOLT (BAG PACK SP136-24) 22 SP26-18
#10-24 WING NUT (BAG PACK SP136-24) 23 SP18-16
GREASE CUP CLIP 24 SP6-15
CONSOLE 25 SM52-31B
CONSOLE DECAL 26
CONSOLE LOCK (BAG PACK SP127-24) 27 SP47-18
VALVE HOSE ASS. (VH) NATURAL GAS 28 SP326-4
KNOB 29 SP7-7
ROTARY IGNITOR KNOB 30 SP5A-7
#8-32 X 3/8" TYPE C SCREW 31 SP2-21
ROTARY IGNITOR 32 SP14A-20
LEFT HAND LADDER ASSEMBLY 33 SM372-42B
SERIAL RATING LABEL 34
RIGHT HAND LADDER ASSEMBLY 35 SM379-42B
BEAM 36 SM48-8B
STEP BOLT (BAG PACK SP127-24) 37 SP49-18
BEAM TAPER WING NUT (BAG PACK SP127-24) 38 SP26-16
HOSE CLAMP NATURAL GAS 39 SP34-15
7" WHEEL 40 SP16-22
WHEEL AXLE (BAG PACK SP127-24) 41 SP12-32
WHEEL AXLE LOCK (BAG PACK SP127-24) 42 SP29-15
HUB CAP 43 SP20-33P
CASTOR INSERT 44 SP5-34
CASTOR 45 SP6-22
FRONT PANEL 46 SP29-9P
METAL SHELF 47 SM43-9B
RESIN TRIM 48 SP27-9P
47
48
NO TOOLS REQUIRED!
AUCUN OUTIL N'EST NÉCESSAIRE!
O P T I M A O P T I M A
MODEL XT34555
1-800-387-8643
TEL.
1-888-801-7772
FAX
info www.fiestabbq.com
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
QTY DESCRIPTION
QTE
1 COUVERCLE DYNASTY
1 POIGNÉE
2 JOINT (SAC SP118-24)
2 ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
1 INDICATEUR DE TEMPÉRATURE ET LOGO
2 ÉCROU DU THERMOMÈTRE
1 PINCE DU COUVERCLE (SAC SP128-24)
1 GRILLE CANTILEVER
1 GRILLE PORCELANISÉES
1 TUILES DE CERAMIQUES (60 MORCEAUX)
1 GRILLE POUR PIERRE DE LAVE
1 PETIT BRÛLEUR "H" EN INOX
1 GARNITURE DU BRÛLEUR
1 ÉLECTRODE
1 FIL DE MISE À LA TERRE
2 ÉCROU DE LA BASE (SAC SP127-24)
1 BASE
1 ÉCHANGEUR DE CHALEUR
1 BRÛLEUR DE LA RÔTISSERIE
1 SUPPORT BRÛLER DE LA RÔTISSERIE
2
VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)
3 BOULON NO 10-24 X O.5 PO (SAC SP136-24)
3 ÉCROU À OREILLES NO 10-24 (SAC136-24)
1 PINCE DU BAC À GRAISSE
1 CONSOLE
1 DÉCALCOMANIE DE LA CONSOLE
2 VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
1 SUPPORT DE LA SOUPAPE DU TUYAU - GAZ NATUREL
3 BOUTON
1 BOUTON À L'ALLUMEUR ROTATIF
6 VIS DE TYPE C NO 8-32 X 3/8 PO
1 L'ALLUMEUR ROTATIF
1 CADRE GAUCHE
1 PLAQUE SIGNALÉTIQUE SÉRIE
1 CADRE DROIT
1 SUPPORT TRANSVERSAL
2 BOULON À TÊTE PLATE (SAC SP127-24)
2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
1 CRAMPON DE TUYAU - NATUREL
2 ROUE DE 7 PO
2 ESSIEU (SAC SP127-24)
2 VERROU D'ESSIEU (SAC SP127-24)
2 CHAPEAU DE MOYEU
2 SUPPORT DE ROULETTE
2 ROULETTE
1 PANNEAU AVANT
2 ÉTAGÈRE EN MÉTAL
2 GARNITURE EN RÉSINE
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
! WARNING
• Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
! CAUTION
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d'usage et d'entretien avant de
procéder au montage et à l'utilisation
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
™
! AVERTISSEMENT
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
! ATTENTION
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP715A-37
