Fiesta Express XT40046 Quick Start Manual

SP967-37 XT40046.qxd 03/10/2003 3:56 PM Page 1
5
A
LOGO GAUGE NUT
BAG PACK/SAC
ÉCROU DU
SP118-24
THERMOMÈTRE
(2)
(2)
BAG PACK
SAC
SP127-24 (1)
BAG PACK/SAC
SP48A-24 (2)
WARNING:Before proceeding with the following
5
steps, ensure you have read: • L.P. Gas Cylinder
B
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)
BAG PACK/SAC
SP127-24 (1)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS TANK
RÉSERVOIR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
HOSE/REGULATOR
TUYAU/DÉTENDEUR
HUB CAP (2)
CHAPEAU DE MOYEU (2)
Important:
Ensure hose assembly does not contact the
casting, or any other parts which will get hot.
IMPORTANT:
Le tuyau ne doit pas être en contact avec
le coffre, ou avec toute autre pièce qui risque de chauffer.
3
2
13
16
48
47
34
31
30
22
42
43
44
33
45
36
46

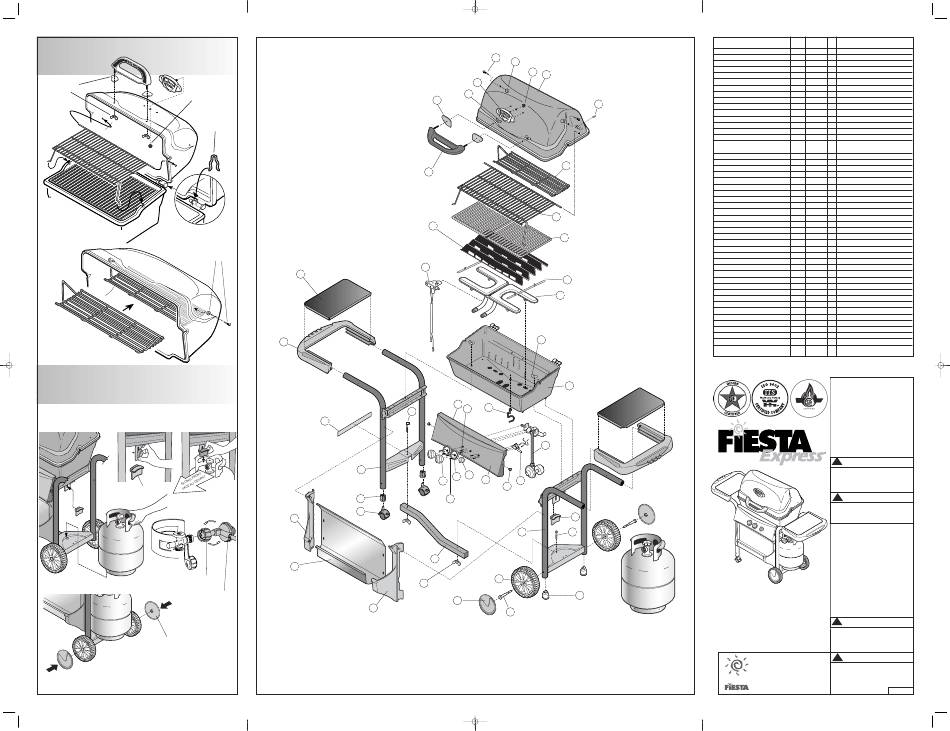

EXPLODED LAYOUT PLAN ÉCLATÉ
9
10
6
1
5
4
7
8
11
12
14
15
17
18
20
19
27
29
26
23
21
25
28
24
37
32 35
38
40
41
39

DESCRIPTION

ITEM # PART #
NO PCE NO
DYNASTY COVER 1 SM64-1B
HANDLE 2 SP43-19
GASKET (BAG PACK SP118-24) 3 SP7-14
#10-24 WING NUT (BAG PACK SP118-24) 4 SP24-16
TEMPERATURE LOGO GAUGE 5 SP23-30
LOGO GAUGE NUT 6 SP34-16
COVER CLIP (BAG PACK SP127-24) 7 SP4-15
SWING RACK 8 SP106-3
1 /4-20 X 1" SPECIAL SCREW (BAG PACK SP48A-24) 9 SP24A-18
1/1-20 HEX NUT (BAG PACK SP48A-24) 10 SP1-16
WARMING RACK 11 SP107-3
CAST IRON GRILLS 12 SP121-3
SMART BAR 13 SP25-9G
SMART ROD 14 SM68-6
"H" BURNER STAINLESS STEEL 15 SM207-12
- COLLECTOR BOX - ELECTRODE 16 SP40-20
- GROUND WIRE
CASTING LOCK (BAG PACK SP127-24) 17 SP25-16
BASE 18 SM36-2B
GREASE CUP CLIP 19 SP6-15
CONSOLE 20 SM36-31B
CONSOLE DECAL 21
KNOB 22 SP11-7
BEZEL 23 SP25-6
#6-32 X 3/8" SCREW 24 SP14-21
ROTARY IGNITOR 25 SP14A-20
ROTARY IGNITOR KNOB 26 SP5A-7
#8-32 X 3/8" TYPE C SCREW 27 SP2-21
CONSOLE LOCK (BAG PACK SP1 27 -24) 28 SP47-18
VALVE HOSE ASSEMBLY (VH) 29 SP182A-4
LEFT HAND LADDER ASSEMBLY 30 SM372-42B
SERIAL RATING LABEL 31
RIGHT HAND LADDER ASSEMBLY 32 SM373-42B
BEAM 33 SM49-8B
STEP BOLT (BAG PACK SP127-24) 34 SP49-18
TANK BOLT (BAG PACK SP127-24) 35 SP48-18
BEAM TAPER WING NUT (BAG PACK SP127-24) 36 SP26-16
TANK BRACKET (BAG PACK SP127-24) 37 SP21-6
WHEEL 38 SP16-22
WHEEL AXLE (BAG PACK SP127-24) 39 SP12-32
WHEEL AXLE LOCK (BAG PACK SP127-24) 40 SP29-15
HUB CAP 41 SP20-33P
CASTER PLUG 42 SP5-34B
CASTOR 43 SP6-22
LEFT HAND END CAP 44 SP31-33B
FRONT PANEL 45 SM49-9
RIGHT HAND END CAP 46 SP32-33B
RESIN SHELF TRIM 47 SP27-9B
STAINLESS SHELF INSERT 48 SM44-9
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
TANK NOT
INCLUDED
NO TOOLS REQUIRED!
RÉSERVOIR
AUCUN OUTIL N'EST NÉCESSAIRE!
NON COMPRIS
MODEL XT40046
TEL. 1-800-387-8643
1-888-801-7772
FAX
info www.fiestabbq.com
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
1-800-387-8643
QTY DESCRIPTION
QTE
1 COUVERCLE DYNASTY
1 POIGNÉE
2 JOINT (SAC SP118-24)
2 ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
1 INDICATEUR DE TEMPÉRATURE ET LOGO
1 ÉCROU DU THERMOMÈTRE
1 PINCE DU COUVERCLE (SAC SP127-24)
1 GRILLE PIVOTANTE
2 VIS 1/4-20 X 1 PO (SAC SP48A-24)
2 ÉCROU 1/1-20 (SAC SP48A-24)
1 GRILLE-RÉCHAUD
2 GRILLES EN FONTE ÉMAILLÉE
1 UNE BARRE INTELLIGENTE
2 UNE TIGE INTELLIGENTE
1 BRÛLEUR "H" EN INOX
1 - GARNITURE DU BRÛLEUR - ÉLECTRODE
1 - FIL DE MISE À LA TERRE
2 ÉCROU DE LA BASE (SAC SP1 27 -24)
1 BASE
1 PINCE DU BAC À GRAISSE
1 CONSOLE
1 DÉCALCOMANIE DE LA CONSOLE
2 BOUTON
2 GARNITURE (BOUTON)
4 VIS NO 6-32 X 3/8 PO
1 L'ALLUMEUR ROTATIF
1 BOUTON À L'ALLUMEUR ROTATIF
4 VIS DE TYPE C NO 8-32 X 3/8 PO
2 VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
1 SUPPORT DE LA SOUPAPE DU TUYAU
1 CADRE GAUCHE
1 PLAQUE SIGNALÉTIQUE SÉRIE
1 CADRE DROIT
1 SUPPORT TRANSVERSAL
1 BOULON À TÊTE PLATE (SAC SP127-24)
1 ÉCROU DU RÉSERVOIR (SAC SP127-24)
2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
2 ROUE
2 ESSIEU (SAC SP127-24)
2 VERROU D'ESSIEU (SAC SP127-24)
2 CHAPEAU DE MOYEU
2 EMBOUT DE FIXATION DE LA ROULETTE
2 ROULETTE
1 EMBOUT DE GAUCHE
1 PANNEAU AVANT
1 EMBOUT DE DROIT
2 GARNITURE EN RÉSINE
2 LES ÉLÉMENTS EN INOX
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
!

WARNING

• Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
! CAUTION
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d'usage et d'entretien avant de
procéder au montage et à l'utilisation
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
! AVERTISSEMENT
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
! ATTENTION
• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.
SP967-37
