Fiesta Express XT40062 Manual

SP1037-37 XT40062.QXD 12/4/03 12:20 AM Page 1
5
B
BAG PACK/SAC
SP146-24
(2)
(2)
WARNING: Before proceeding with the following steps, ensure you have
read: L.P. Gas Cylinder • Hose and Regulator
Sections of the USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)
BAG
PACK/SAC
SP127-24
(1)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
IMPORTANT:
Ensure hose
assembly does not contact the
casting, or any other parts which
will get hot.
IMPORTANT:
Le tuyau ne doit
pas être en contact avec le coffre,
TANK
ou avec toute autre pièce qui
RÉSERVOIR
risque de chauffer.
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
HOSE/REGULATOR
TUYAU/DÉTENDEUR
HUB CAP (2)
CHAPEAU DE MOYEU (2)
BAG PACK
SAC
SP127-24 (1)
12
40
39
26
25
36
37

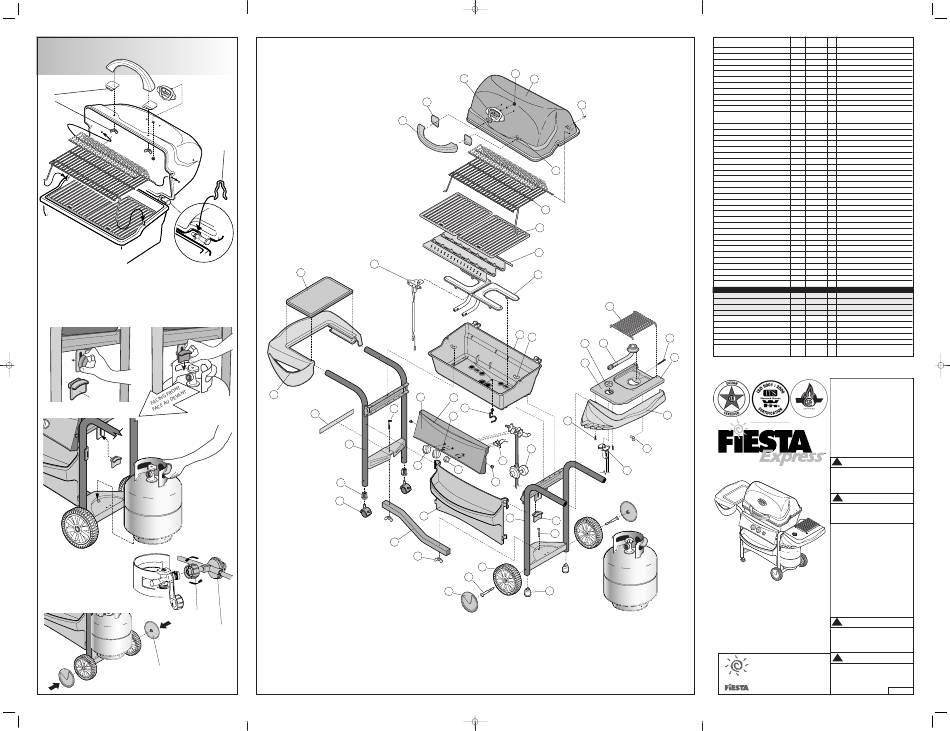

EXPLODED LAYOUT PLAN ÉCLATÉ
6
5
1
3
2
4
8
9
10
11
14
13
17 16
28 15
21
44
23
20
18
19
22
38
24
31
29
27
30
32
33
34
35
DESCRIPTION
COVER
HANDLE
GASKET (BAG PACK SP146-24)
#10-24 WING NUT (BAG PACK SP146-24)
LOGO HEAT INDICATOR
LOGO GAUGE NUT
COVER CLIP (BAG PACK SP127-24)
CANTILEVER WARMING RACK
CAST IRON GRILLS
SMART BAR
7
"H" BURNER STAINLESS STEEL
- COLLECTOR BOX - ELECTRODE
- GROUND WIRE
CASTING LOCK (BAG PACK SP127-24)
BASE
GREASE CUP CLIP
CONSOLE
CONSOLE DECAL
KNOB
ROTARY IGNITOR KNOB
ROTARY IGNITOR
#8-32 X 3/8" TYPE C SCREW
CONSOLE LOCK (BAG PACK SP127-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)
RIGHT HAND LADDER ASSEMBLY
LEFT HAND LADDER ASSEMBLY
SERIAL RATING LABEL
BEAM
STEP BOLT (BAG PACK SP127-24)
TANK BOLT (BAG PACK SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)
TANK BRACKET (BAG PACK SP127-24)
WHEEL
WHEEL AXLE (BAG PACK SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)
HUB CAP
CASTOR INSERT
CASTOR
FRONT PANEL
RESIN TRIM
RESIN SHELF INSERT
SIDE BURNER FACTORY ASSEMBLY
SIDE BURNER TRIM
SIDE BURNER BASE
46
SIDE BURNER DECAL
#8-18 X 1/2" SCREW
SIDE BURNER
SIDE BURNER GRILL
SIDE BURNER KNOB
VALVE BRACKET
50
#10-24 WING NUT (BAG PACK SP127-24)
47 45
SCREW (BAG PACK SP127-24)
42
43
41
49
48
TANK NOT
INCLUDED
RÉSERVOIR
NO TOOLS REQUIRED!
NON COMPRIS
AUCUN OUTIL N'EST NÉCESSAIRE!
MODEL XT40062
info
ITEM # PART # QTY DESCRIPTION
NO PCE NO QTE
1 SM64-1B 1 COUVERCLE
2 SP48-19 1 POIGNÉE
3 SP15-14 2 JOINT (SAC SP146-24)
4 SP24-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP146-24)
5 SP23A-30 1 INDICATEUR DE TEMPÉRATURE
6 SP34-16 1 ÉCROU DU THERMOMÈTRE
7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)
8 SP97-3 1 GRILLE CANTILEVER
9 SP144-3 2 GRILLES EN FONTE ÉMAILLÉE
10 SP56-9 1 UNE BARRE INTELLIGENTE
11 SM207A-12 1 BRÛLEUR "H" EN INOX
12 SP40-20 1 - GARNITURE DU BRÛLEUR - ÉLECTRODE
- FIL DE MISE À LA TERRE
13 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
14 SM47-2B 1 BASE
15 SP6-15 1 PINCE DU BAC À GRAISSE
16 SM36-31B 1 CONSOLE
17 1 DÉCALCOMANIE DE LA CONSOLE
18 SP11-7 2 BOUTON
19 SP5A-7 1 BOUTON À L'ALLUMEUR ROTATIF
20 SP33-20 1 L'ALLUMEUR ROTATIF
21 SP2-21 4 VIS DE TYPE C NO 8-32 X 3/8 PO
22 SP47-18 2 VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
23 SP151A-4 1 SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
24 SM373-42B 1 CADRE DROIT
25 SM372-42B 1 CADRE GAUCHE
26 1 PLAQUE SIGNALÉTIQUE SÉRIE
27 SM49-8B 1 SUPPORT TRANSVERSAL
28 SP49-18 1 BOULON À TÊTE PLATE (SAC SP127-24)
29 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)
30 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
31 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
32 SP16-22 2 ROUE
33 SP12-32 2 ESSIEU (SAC SP127-24)
34 SP29-15 2 VERROU D'ESSIEU (SAC SP127-24)
35 SP20-33P 2 CHAPEAU DE MOYEU
36 SP5-34B 2 SUPPORT DE ROULETTE
37 SP6-22 2 ROULETTE
38 SP28A-9B 1 PANNEAU AVANT
39 SP5002-9 1 GARNITURE EN RÉSINE
40 SP46-9B 1 ÉTAGÈRE EN RÉSINE SIDE BURNER
1 SUPPORT DU BRÛLEUR LATÉRAL
41 SP5003-9 1 GARNITURE DU BRÛLEUR LATÉRAL
42 SM41A-2B 1 BASE DU BRÛLEUR LATÉRAL
43 1 ÉTIQUETTE DU BRÛLEUR LATÉRAL
44 SP37-21 2 VIS NO 8-18 X 1/2 PO
45 SP52A-12 1 BRÛLEUR LATERAL
46 SP135-3 1 GRILLE DU BRÛLEUR LATERAL
47 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
48 SP22-6 1 SUPPORT DE LA SOUPAPE
49 SP18-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP127-24)
50 SP57-18 1 VIS (SAC SP127-24)
THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
!

WARNING

• Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
! CAUTION
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
TANK NOT
INCLUDED de montage et les directives du manuel
RÉSERVOIR d'usage et d'entretien avant de
NON COMPRIS
procéder au montage et à l'utilisation
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
! AVERTISSEMENT
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
1-800-387-8643
TEL.
1-888-801-7772 • Certaines pièces peuvent présenter
FAX
des arêtes vives - surtout là où le
www.fiestabbq.com
manuel le souligne. Au besoin, portez
des gants.
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
SP1037-37
