5
WARNING:
Before proceeding with the following steps, ensure
you have read: • L.P. Gas Cylinder
• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide
• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L'USAGE ET L'ENTRETIEN)
BAG PACK/SAC
SP128-24 (1)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
HOSE/REGULATOR
TUYAU/DÉTENDEUR
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
TANK
RÉSERVOIR
IMPORTANT:
Ensure hose assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANT:
Le tuyau ne doit pas être en contact avec le coffre,
ou avec toute autre pièce qui risque de chauffer.
9
6
5
3
7
2
16
42
44
43
17
45
21
28
31
29
22
24
38
39
30
33
40
41

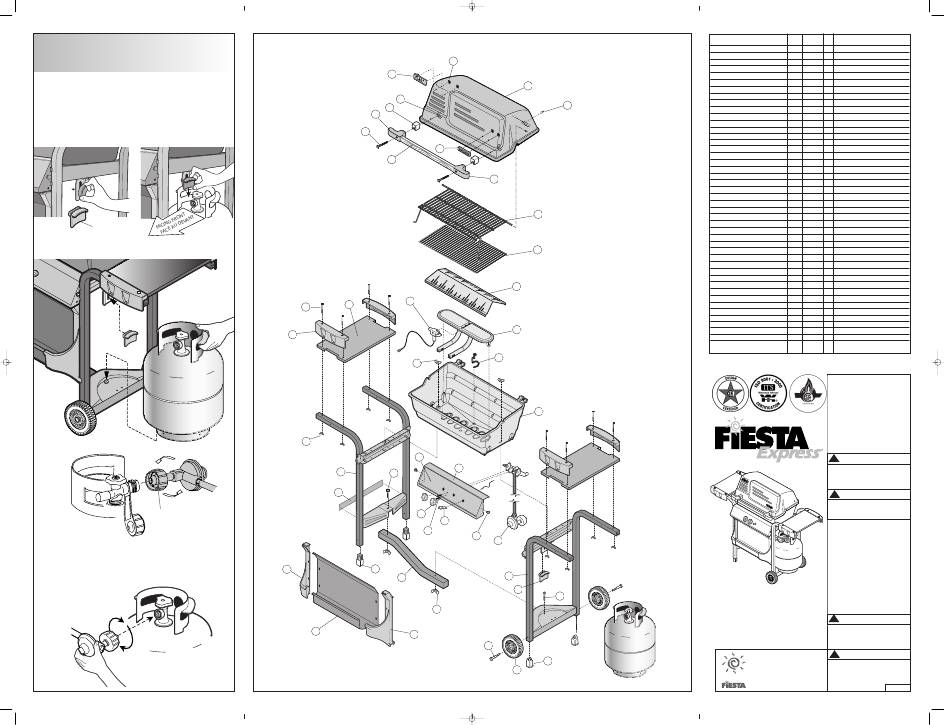

EXPLODED LAYOUT PLAN ÉCLATÉ
10
1
11
8
4
12
13
14
15
19
18
20
23
25
26
27
34
32
TANK NOT
36
INCLUDED
37
RÉSERVOIR
NON COMPRIS
35
DESCRIPTION
ITEM # PART #
QTY DESCRIPTION
NO
PCE. NO
QTE
COVER
1
SM39-1B
1
COUVERCLE
HANDLE
2
SP34-19NT
1
POIGNÉE
LH HANDLE BRACKET
3
SP32-19B
1
EMBOUT DE LA POIGNÉE (GAUCHE)
RH HANDLE BRACKET
4
SP33-19B
1
EMBOUT DE LA POIGNÉE (DROIT)
HANDLE GUARD (BAG PACK SP132-24)
5
SP26-6
2
MANCHON DE LA POIGNÉE (SAC SP132-24)
#10-24 WING NUT (BAG PACK SP132-24)
6
SP24-16
2
ÉCROU À OREILLES NO 10-24 (SAC SP132-24)
#10-24 X 3.75 BOLT (BAG PACK SP132-24)
7
SP61-18
2
BOULON NO 10-24 X 3.75 (SAC SP132-24)
HEAT INDICATOR
8
SP9-30
1
INDICATEUR DE TEMPÉRATURE
LOGO
9
SP676-26
1
LOGO
PUSH NUT LOGO GAUGE
10
SP33-16
2
ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24)
11
SP5-15
1
PINCE DU COUVERCLE (SAC SP128-24)
WARMING RACK
12
SP89A-3
1
GRILLE-RÉCHAUD
PORCELAIN COOK GRILLS
13
SP19-3
1
GRILLE PORCELANISÉES
SMART BAR
14
SP53-9
1
UNE BARRE INTELLIGENTE
LARGE BAR BURNER STAINLESS STEEL
15
SM34B-12
1
GRANDE BRÛLEUR EN INOX
- COLLECTOR BOX - ELECTRODE
16
SP41-20
1
- GARNITURE DU BRÛLEUR - ÉLECTRODE
CASTING LOCK (BAG PACK SP128-24)
17
SP25-16
2
ÉCROU DE LA BASE (SAC SP128-24)
BASE
18
SM43-2B
1
BASE
GREASE CUP CLIP
19
SP6-15
1
PINCE DU BAC À GRAISSE
CONSOLE
20
SM31A-31B
1
CONSOLE
CONSOLE DECAL
21
1
DÉCALCOMANIE DE LA CONSOLE
KNOB
22
SP7-7
2
BOUTON
PUSH BUTTON IGNITOR
23
SP11-20
1
ALLUMEUR À BOUTON-POUSSOIR
#8-32 X 3/8" TYPE C SCREW
24
SP2-21
2
VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP128-24)
25
SP47-18
2
VERROU DE FIXATION DE LA CONSOLE (SAC SP128-24)
VALVE HOSE REGULATOR ASSEMBLY (VHR)
26
SP146-4
1
SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
RIGHT HAND LADDER ASSEMBLY
27
SM406-42B
1
CADRE DROIT
LEFT HAND LADDER ASSEMBLY
28
SM405-42B
1
CADRE GAUCHE
SERIAL RATING LABEL
29
1
PLAQUE SIGNALÉTIQUE SÉRIE
BEAM
30
SM46-8B
1
SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP128-24)
31
SP49-18
1
BOULON À TÊTE PLATE (SAC SP128-24)
TANK BOLT (BAG PACK SP128-24)
32
SP48-18
1
ÉCROU DU RÉSERVOIR (SAC SP128-24)
BEAM TAPER WING NUT (BAG PACK SP128-24)
33
SP26-16
2
ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP128-24)
34
SP21-6
1
SUPPORT DU RÉSERVOIR (SAC SP128-24)
6" WHEEL
35
SP15-22
2
ROUE DE 6 PO
WHEEL AXLE (BAG PACK SP128-24)
36
SP11-32
2
ESSIEU (SAC SP128-24)
WHEEL AXLE LOCK (BAG PACK SP128-24)
37
SP28-15
2
VERROU D'ESSIEU (SAC SP128-24)
LEG INSERT
38
SP7-33B
2
EMBOUT DE PIED
LEFT HAND END CAP
39
SP18-33P
1
EMBOUT DE GAUCHE
FRONT PANEL
40
SM40-9B
1
PANNEAU AVANT
RIGHT HAND END CAP
41
SP19-33P
1
EMBOUT DE DROIT
METAL SHELF
42
SM48-9B
2
ÉTAGÈRE EN MÉTAL
SHELF END CAP
43
SP17-33P
4
EMBOUT DU ÉTAGÈRE
#10-24 X 2" CARRIAGE BOLT (BAG PACK SP129-24)
44
SP50-18
8
BOULON DE CHARIOT NO 10-24 X 2 PO (SAC SP129-24)
#10-24 WING NUT (BAG BACK SP129-24)
45
SP18-16
8
ÉCROU À OREILLES NO 10-24 (SAC SP129-24)
THIS GRILL IS FOR
OUTDOOR USE ONLY
Caution:
Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
!
WARNING
Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
!
CAUTION
Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
TANK NOT
INCLUDED
d'usage et d'entretien avant de
RÉSERVOIR
procéder au montage et à l'utilisation
NON COMPRIS
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
NO TOOLS REQUIRED!
Au consommateur:
AUCUN OUTIL N'EST NÉCESSAIRE!
Conservez ce manuel pour
utilisation ultérieure.
!
AVERTISSEMENT
Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
MODEL EH24027
causer de graves blessures et/ou des
dommages à la propriété.
!
ATTENTION
TEL.
1-800-387-8643
FAX
1-888-801-7772
Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
www.fiestabbq.com
info
manuel le souligne. Au besoin, portez
des gants.
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1
SP1016-37
