Fiesta XT40065 Quick Start Manual

5
BAG PACK/SAC
SP146-24
(2)
(2)
BAG PACK
SP127-24 (1)
WARNING: Before proceeding with the following steps, ensure you have
read: L.P. Gas Cylinder • Hose and Regulator Sections of the USE AND
CARE INSTRUCTIONS
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN)
BAG
PACK/SAC
SP127-24
(1)
TANK NOT
INCLUDED
RÉSERVOIR
NON COMPRIS
Important:
Ensure hose
assembly does not contact the
casting, or any other parts which
will get hot.
IMPORTANT:
Le tuyau ne doit
pas être en contact avec le coffre,
TANK
ou avec toute autre pièce qui
RÉSERVOIR
risque de chauffer.
Q.C.C.I. NUT
ÉCROU Q.C.C.I.
HOSE/REGULATOR
TUYAU/DÉTENDEUR
HUB CAP (2)
CHAPEAU DE MOYEU (2)
SAC
46
32
31
42
45
44
43

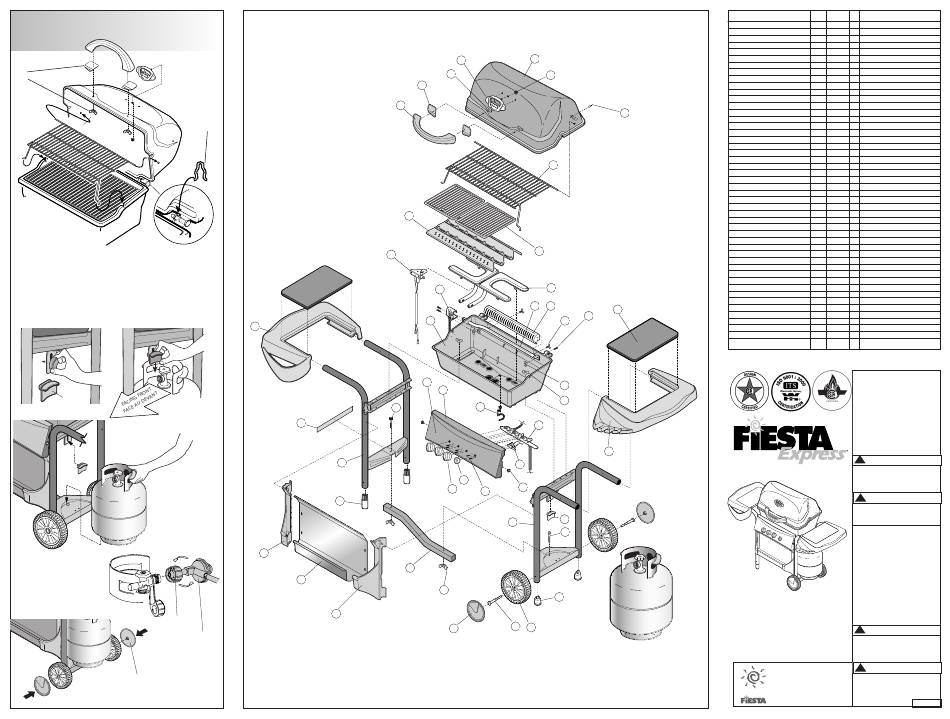

EXPLODED LAYOUT PLAN ÉCLATÉ
1
5
4
6
3
2
8
10
9
12
11
15
13 14
20 16
23
18
22
19
21
34
29
25
26
28
24
27
37
30
35
33
36
41
40
38
39
DESCRIPTION
COVER
HANDLE
GASKET (BAG PACK SP146-24)
#10-24 WING NUT (BAG PACK SP146-24)
LOGO HEAT INDICATOR
LOGO GAUGE NUT
COVER CLIP (BAG PACK SP127-24)
WARMING RACK
CAST IRON GRILLS
SMART BAR
"H" BURNER STAINLESS STEEL
COLLECTOR BOX
ROTISSERIE BURNER
7
HEAT EXCHANGER ASSEMBLY
ROTISSERIE ORIFICE BRACKET
#10 X 0.5" WING SCREW (BAG PACK SP136-24)
#10-24 X 0.5" BOLT (BAG PACK SP136-24)
#10-24 WING NUT (BAG PACK SP136-24)
CASTING LOCK (BAG PACK SP127-24)
BASE
GREASE CUP CLIP
CONSOLE
CONSOLE DECAL
KNOB
ROTARY IGNITOR
ROTARY IGNITOR KNOB
#8-32 X 3/8" TYPE C SCREW
CONSOLE LOCK (BAG PACK SP127-24)
VALVE HOSE REGULATOR ASS.
RIGHT HAND LADDER ASSEMBLY
LEFT HAND LADDER ASSEMBLY
SERIAL RATING LABEL
BEAM
STEP BOLT (BAG PACK SP127-24)
TANK BOLT (BAG PACK SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)
TANK BRACKET (BAG PACK SP127-24)
7" WHEEL
HUB CAP
WHEEL AXLE (BAG PACK SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24)
LEG INSERT
48 LEFT HAND END CAP
17 FRONT PANEL
RIGHT HAND END CAP
RESIN TRIM LEFT HAND
RESIN TRIM RIGHT HAND
SHELF INSERT
47
TANK NOT
INCLUDED
NO TOOLS REQUIRED!
RÉSERVOIR
AUCUN OUTIL N'EST NÉCESSAIRE!
NON COMPRIS
MODEL XT40065
info
ITEM # PART # QTY DESCRIPTION
NO PCE NO QTE
1 SM64-1P 1 COUVERCLE
2 SP48-19 1 POIGNÉE
3 SP15-14 2 JOINT (SAC SP146-24)
4 SP24-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP146-24)
5 SP23A-30 1 INDICATEUR DE TEMPÉRATURE
6 SP34-16 1 ÉCROU DU THERMOMÈTRE
7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)
8 SP107-3 1 GRILLE-RÉCHAUD
9 SP144-3 2 GRILLES EN FONTE ÉMAILLÉE
10 SP56-9 1 UNE BARRE INTELLIGENTE
11 SM207A-12 1 BRÛLEUR "H" EN INOX
12 SP40-20 1 GARNITURE DU BRÛLEUR
13 SP32B-12 1 BRÛLEUR DE LA RÔTISSERIE
14 SM47-9 1 ÉCHANGEUR DE CHALEUR
15 SM51-6B 1 SUPPORT BRÛLER DE LA RÔTISSERIE
16 SP34-21 2 VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)
17 SP26-18 3 BOULON NO 10-24 X O.5 PO (SAC SP136-24)
18 SP18-16 3 ÉCROU À OREILLES NO 10-24 (SAC136-24)
19 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
20 SM48-2P 1 BASE
21 SP6-15 1 PINCE DU BAC À GRAISSE
22 SM51-31B 1 CONSOLE
23 1 DÉCALCOMANIE DE LA CONSOLE
24 SP11-7 3 BOUTON
25 SP14A-20 1 L'ALLUMEUR ROTATIF
26 SP5A-7 1 BOUTON À L'ALLUMEUR ROTATIF
27 SP2-21 6 VIS DE TYPE C NO 8-32 X 3/8 PO
28 SP47-18 2 VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)
29 SM315A-4 1 SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR
30 SM373-42B 1 CADRE DROIT
31 SM372-42B 1 CADRE GAUCHE
32 1 PLAQUE SIGNALÉTIQUE SÉRIE
33 SM49-8B 1 SUPPORT TRANSVERSAL
34 SP49-18 1 BOULON À TÊTE PLATE (SAC SP127-24)
35 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)
36 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
37 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
38 SP16-22 2 ROUE DE 7 PO
39 SP20-33P 2 CHAPEAU DE MOYEU
40 SP11-32 2 ESSIEU (SAC SP127-24)
41 SP28-15 2 VERROU D'ESSIEU (SAC SP127-24)
42 SP23-33B 2 EMBOUT DE PIED
43 SP31-33B 1 EMBOUT DE GAUCHE
44 SM42-9B 1 PANNEAU AVANT
45 SP32-33B 1 EMBOUT DE DROIT
46 SP5002-9B 1 GARNITURE GAUCHE EN RÉSINE
47 SP67-9B 1 GARNITURE DROIT EN RÉSINE
48 SM43-9P 2 ÉTAGÈRE
THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
!

WARNING

• Failure to follow all manufacturer's
instructions could result in serious
personal injury and/or property
damage.
CAUTION
!
• Some parts may contain sharp edges
-especially as noted in manual!
Wear protective gloves if necessary.
CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU'À L'EXTÉRIEUR
Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
TANK NOT
INCLUDED
d'usage et d'entretien avant de
RÉSERVOIR
procéder au montage et à l'utilisation
NON COMPRIS
de l'appareil.
À l'intention de l'installateur / monteur:
Laissez ces directives au
consommateur.
Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.
! AVERTISSEMENT
• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.
ATTENTION
!
1-800-387-8643
TEL.
1-888-801-7772
FAX • Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
www.fiestabbq.com
manuel le souligne. Au besoin, portez
des gants.
FIESTA BARBEQUES™ LIMITED
2 Walker Drive, Brampton, Ontario L6T 5E1 SP1084-37
