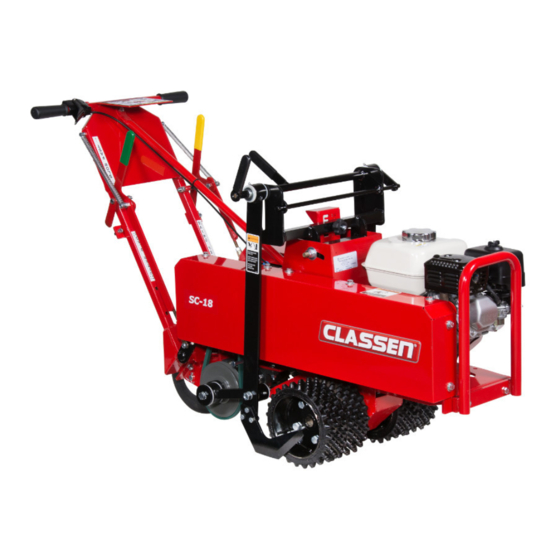

- Page 1 SOD CUTTER OPERATOR’S/PARTS MANUAL SC-12 SC-16 SC-18 SC-20 SC-24 Schiller-Pfeiffer, Inc. 1028 Street Road • Southampton, PA 18966 Telephone: 1-800-366-6268...
-
Page 2: Table Of Contents
TABLE OF CONTENTS INTRODUCTION ........1 Thank You ........1 Read This Manual . -
Page 3: Introduction
PRE-DELIVERY CHECK LIST Check the following before you deliver the sod cutter to the THANK YOU customer. Thank you for purchasing the Classen Model SC-20, SC-18, or 1. Guards and shields fastened in place. SC-12 sod cutter. 2. Decals fastened and legible. -
Page 4: Safety
SAFETY ENGINE STARTING PROCEDURES HANDLE FUEL SAFELY - AVOID FIRES Handle gasoline with care; it is highly flammable. Use an approved gasoline container. NOTICE: There are two locations on this engine that require oil, both the crankcase and the transmission Fill the fuel tank outdoors. -
Page 5: Operating The Sod Cutter
OPERATING THE BLADE ANGLE (PITCH) SOD CUTTER Under normal operating conditions, the blade angle is slight (blade bottom is flat). In extremely hard soil or when cutting PREPARATION with a dull blade, the blade may want to ride out of the ground. At this time, it may help to angle the blade down. -
Page 6: Troubleshooting Chart
TROUBLESHOOTING CHART PROBLEM CAUSE REMEDY Blade will not stay in ground a. Bottom of blade is rounded a. Blade should be sharpened or replaced a. Use only the special factory Belts jump off a. Wrong type of belt belt b. Pulley misalignment b. -
Page 7: Sod Cutter Parts Manual
SOD CUTTER PARTS MANUAL SC-12/5.5 – S.N. 000372 & UP SC-12/8.0 – S.N. 000136 & UP SC-16/5.5 – S.N. 000104 & UP SC-18/5.5 – S.N. 003956 & UP SC-18/8.0 – S.N. 000413 & UP SC-20/5.5 – S.N. 000141 & UP SC-20/8.0 –... -
Page 8: Main Frame
1/2" x 1-1/2" BOLT C500043 3/8" x 1" BOLT C400232 SMALL GUARD C500159 3/8" x 3" BOLT C400114 DUAL DRIVE CLUTCH ARM C100074 DECAL, "CLASSEN" C500101 5/16" NUT C100262 DECAL, "SC-12" C500115 5/16" LOCK WASHER C100417 DECAL, "SC-16" C500140 5/16" x 3/4" BOLT C100131 DECAL, "SC-18"... -
Page 9: Assembly And Parts List
SOD CUTTER POWER TRAIN ASSEMBLY 41 42 QTY/PER QTY/PER PART NO. SHEET DESCRIPTION PART NO. SHEET DESCRIPTION C100005 HONDA 5.5 hp ENGINE w/DEFLECTOR C500181 1/4" x 1-1/2" SQUARE KEY C100114 HONDA 8.0hp ENGINE w/DEFLECTOR C100207 SHEAVE, DUAL DRIVE DOUBLE V-BELT C100028 PULLEY w/ HUB &... -
Page 10: Handle Assembly
SOD CUTTER HANDLE ASSEMBLY 24 23 QTY/PER QTY/PER PART NO. SHEET DESCRIPTION PART NO. SHEET DESCRIPTION C500115 5/16" LOCK WASHER C100018 L.H. HANDLE GRIP C500074 5/16" x 1-3/4" BOLT C400006 MAIN HANDLE C500001 GREASE FITTING, 1/4" x 28 C300068 HANDLE BRACE C400110 PIVOT ASSEMBLY C500043... - Page 11 SEE DIAGRAM A SEE DIAGRAM B SEE MAIN FRAME PAGE FOR BLADE ADAPTOR PART NUMBERS DIAGRAM A RAM A DIAGRAM B NOTE: When installing seals, make sure spring side of seal is away from bearing. MBERS...
-
Page 12: One Year Limited Warranty
Effective January 1, 1994 For the period of one year from the date of purchase, CLASSEN MFG., INC. will repair or replace for the original purchaser (90 days if used for rental purposes) free of charge, any part or parts found upon the examination of our factory authorized service station, or by the factory in Norfolk, Nebraska, to be defective in material or workmanship. - Page 13 CORTADOR DE TEPE MANUAL DEL OPERADOR/PIEZAS SC-12 SC-16 SC-18 SC-20 SC-24 Schiller-Pfeiffer, Inc. 1028 Street Road • Southampton, PA 18966 Teléfono: + (877) 596 6337...
- Page 14 ÍNDICE INTRODUCCIÓN........1 Gracias ........1 Lea este manual .
-
Page 15: Lea Este Manual
LISTA DE COMPROBACIÓN ANTERIOR A LA ENTREGA Compruebe lo siguiente antes de entregar el cortador de tepe al GRACIAS cliente. Gracias por comprar el cortador de tepe Classen modelo SC- 1. Protectores y pantallas sujetos en posición. 20, SC-18 o SC-12. 2. Calcomanías sujetas y legibles. -
Page 16: Lea Los Letreros De Seguridad
SEGURIDAD PROCEDIMIENTOS DE ARRANQUE DEL MOTOR MANIPULE EL COMBUSTIBLE CON CUIDADO – EVITE LOS INCENDIOS Manipule la gasolina con cuidado, ya que es muy inflamable. AVISO: Hay dos lugares en este motor que requieren aceite: el Use un recipiente de gasolina aprobado. cárter y la transmisión (caja de engranajes).El funcionamiento del motor o de la caja de engranajes con Llene el depósito de combustible al aire libre. -
Page 17: Mantenimiento General
OPERACIÓN DEL ÁNGULO DE LA HOJA (INCLINACIÓN) CORTADOR DE TEPE En condiciones de operación normales, el ángulo de la hoja es pequeño (la parte inferior de la hoja es plana). En suelos muy duros o al cortar con una hoja sin afilar, es posible que la hoja PREPARACIÓN trate de salirse del terreno. - Page 18 Tuerca del manillar de 1/2” Control de giro del acelerador Perno de ajuste de altura Barra de ajuste de altura Manillar de impulsión de las ruedas (lado izquierdo) Perno de ajuste de inclinación Manillar de la hoja de corte (lado derecho) CUADRO DE LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS PROBLEMA...
- Page 19 CORTADOR DE TEPE MANUAL DE PIEZAS SC-12/5.5 – N/S 000372 y sig. SC-12/8.0 – N/S 000136 y sig. SC-16/5.5 – N/S 000104 y sig. SC-18/5.5 – N/S 003956 y sig. SC-18/8.0 – N/S 000413 y sig. SC-20/5.5 – N/S 000141 y sig. SC-20/8.0 –...
- Page 20 PERNO DE 3/8” x 1” C400232 PROTECTOR PEQUEÑO C500159 PERNO DE 3/8” x 3” C400114 BRAZO DEL EMBRAGUE DE IMPULSIÓN DOBLE C100074 CALCOMANÍA “CLASSEN” C500101 TUERCA DE 5/16” C100262 CALCOMANÍA “SC-12” C500115 ARANDELA DE TRABA DE 5/16” C100417 CALCOMANÍA “SC-16”...
- Page 21 CONJUNTO DEL TREN DE FUERZA DEL CORTADOR DE TEPE 41 42 CADA./POR CADA./POR CLAVE N° DE PIEZA. HOJA DESCRIPCIÓN CLAVE N° DE PIEZA. HOJA DESCRIPCIÓN C100005 MOTOR HONDA DE 5,5 HP CON DEFLECTOR C500181 CHAVETA CUADRADA DE 1/4” x 1 1/2” C100114 MOTOR HONDA DE 8,0 HP CON DEFLECTOR C100207...
- Page 22 CONJUNTO DE EMPUÑADURA DEL CORTADOR DE TEPE 24 23 CADA./POR CADA./POR CLAVE N° DE PIEZA. HOJA DESCRIPCIÓN CLAVE N° DE PIEZA. HOJA DESCRIPCIÓN C100018 ASIDERO DEL MANILLAR IZQUIERDO C500115 ARANDELA DE TRABA DE 5/16” C500074 PERNO DE 5/16” x 1 3/4” C400006 MANILLAR PRINCIPAL C500001...
- Page 23 VEA EL DIAGRAMA B SEE DIAGRAM A VEA EL DIAGRAMA A SEE DIAGRAM B CONSULTE EN LA PÁGINA DEL BASTIDOR SEE MAIN FRAME PRINCIPAL LOS NÚMEROS DE PIEZA DEL PAGE FOR BLADE ADAPTADOR DE LA HOJA ADAPTOR PART NUMBERS DIAGRAMA A DIAGRAM A RAM A DIAGRAMA B...
- Page 24 5. El usuario es responsable de los daños debidos al funcionamiento y al mantenimiento indebidos, así como a los abusos. Todas las reclamaciones deben ser recibidas por la fábrica 30 días después del final del período de garantía para que sean consideradas según la garantía. ©2006 Classen, una División de Schiller-Pfeiffer, Inc. 3/06...
