Alpine MRV-100M Owner's Manual

MRV-100M
Subwoofer Drive Monaural
Power Amplifier
• OWNER'S MANUAL
Please read this manual to maximize your
enjoyment of the outstanding performance and
feature capabilities of the equipment, then retain
the manual for future reference.
• MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer
pleinement profit des excellentes performances et
fonctions de cet appareil, et conservez-le pour
toute référence future.
• MANUAL DE OPERACION
Lea este manual, por favor, para disfrutar al
máximo de las excepcionales prestaciones y
posibilidades funcionales que ofrece el equipo,
luego guarde el manual para usarlo como
referencia en el futuro.
100 +6dB NOM
75 140 0.5V
55 170
50 200 0dB +12dB MIN MAX
0 180 (Hz) OFF ON
PHASE LP FILTER BASS EQ GAIN
MRV-100M
SUBWOOFER DRIVE MONAURAL POWER AMPLIFIER
(MRV-100M)
1
2
3
4
R
ALPINE ELECTRONICS, INC. ALPINE ELECTRONICS GmbH
Tokyo office: 1-1-8 Nishi Gotanda, Kreuzerkamp 7-11 40878 Ratingen,
Shinagawa-ku, Tokyo 141-8501, Japan Germany
Tel.: (03) 3494-1101 Tel.: 02102-45 50
ALPINE ELECTRONICS OF AMERICA, INC. ALPINE ITALIA S.p.A.
19145 Gramercy Place, Torrance, Via C. Colombo 8, 20090 Trezzano Sul
California 90501, U.S.A. Naviglio MI, Italy
Tel.: 1-800-ALPINE-1 (1-800-257-4631) Tel.: 02-48 40 16 24
ALPINE ELECTRONICS OF CANADA, INC. ALPINE ELECTRONICS FRANCE S.A.R.L.
Suite 203, 7300 Warden Ave. Markham, (RCS PONTOISE B 338 101 280)
Ontario L3R 9Z6, Canada 98, Rue De La Belle Etoile, Z.I. Paris Nord II
Tel.: 1-800-ALPINE-1 (1-800-257-4631) B.P. 50016 F-95945, Roissy,
Charles de Gaulle Cedex, France
Tel.: 01-48 63 89 89
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD. ALPINE ELECTRONICS OF U. K., LTD.
6-8 Fiveways Boulevarde Keysborough, 13 Tanners Drive, Blakelands,
Victoria 3173, Australia Milton Keynes MK14 5BU, U.K.
Tel.: (03) 9769-0000 Tel.: 01908-61 15 56
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Jook Jin Won Saek Print Co.
Portal De Gamarra 36, Pabellón 32
109, Cho-dong, Jung-gu, 01013 Vitoria (Alava) - Apdo. 133, Spain
Seoul, Korea
Tel.: 34-45-283588
ENGLISH
Please read this OWNER'S MANUAL thoroughly to familiarize yourself with each control and function. We at
R ALPINE hope that your new MRV-100M will give you many years of listening enjoyment.
In case of problems when installing your MRV-100M, please contact your authorized ALPINE dealer.
PRECAUTIONS
• Perform the installation at a location that is level. Make sure the parking brake is on and the
ignition is OFF.
• Always disconnect the cable from the (–) negative pole of the battery before connecting or
disconnecting the MRV-100M. This will prevent the possibility of short circuits.
• When replacing a blown fuse make sure to replace it with one of the same value.
• Be sure to connect the color coded leads according to the diagram. Incorrect connections may
cause the unit to malfunction or damage to the vehicle's electrical system.
• Be sure to connect the speaker (–) leads to the speaker (–) terminal. Never connect left and right
channel speaker cables to each other or to the vehicle body.
• This unit is designed for 12 VDC, negative ground systems. Make sure that your vehicle has this
type of electrical system before connecting the power cable.
• When making connections to the car's electrical system, be aware of the factory installed
components (e.g. on-board computer). Do not tap into these leads to provide power for this unit.
When connecting the MRV-100M to the fuse box, make sure the fuse for the intended circuit of the
MRV-100M has the appropriate amperage. Failure to do so may result in damage to the unit and/
or the vehicle. When in doubt, consult your ALPINE dealer.
• The MRV-100M uses female RCA-type jacks for connection to other units (e.g. amplifier) having
RCA connectors. You may need an adaptor to connect other units. If so, please contact your
authorized ALPINE dealer for assistance.
• Due to the high power output of the MRV-100M, it is important that all connections are clean and
well secured, or damage could result.
• When installation and connections are completed, check the followings: a) Connections are
proper. b) Operation of brake lamps, horn etc. are proper with the ignition ON. c) Operation of
audio units is proper with the switch ON.
SERVICE CARE
IMPORTANT NOTICE
This Amplifier has been type tested and found to
Please record the serial number of your unit in the
comply with the limits for a Class B computing device
space provided here and keep it as a permanent
in accordance with the specifications in Subpart J of
record. The serial number plate is located on the
Part 15 of FCC Rules. This equipment generates and
rear of the unit.
uses radio frequency energy, and it must be installed
and used properly in accordance with the
manufacturer's instructions.
SERIAL NUMBER:
INSTALLATION DATE:
INSTALLATION TECHNICIAN:
PLACE OF PURCHASE:

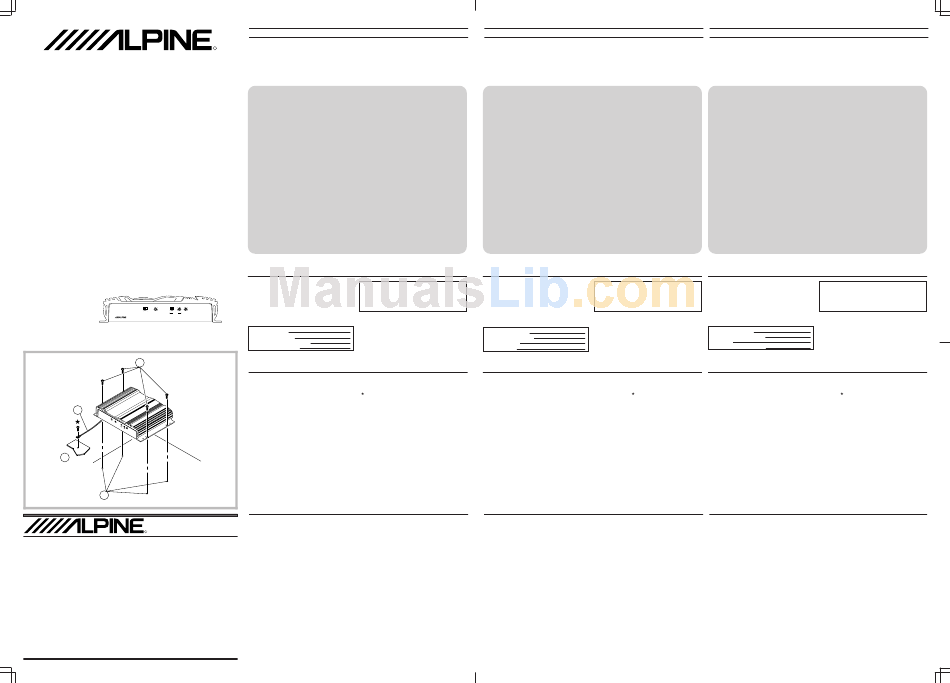

INSTALLATION (Fig. 1)
Due to the high power output of the MRV-100M,
NOTE:
considerable heat is produced when the amplifier is in To securely connect the ground lead, use an already
operation. For this reason, the amplifier should be installed screw on the metal part of the vehicle (marked
mounted in a location which will allow for free ( )). Be sure this is a good ground by checking
circulation of air, such as inside the trunk. For
continuity to the battery (–) terminal. As much as
alternate installation locations, please contact your possible connect all equipment to the same ground
authorized Alpine dealer. point. These procedures will help eliminate noise.
1. Using the amplifier as a template, mark the four 1 Self-Tapping Screws (M4 x 14)
screw locations. 2 Ground Lead
2. Make sure there are no objects behind the surface 3 Chassis
that may become damaged during drilling. 4 Holes
3. Drill the screw holes.
4. Position the MRV-100M over the screw holes, and
secure with four self-tapping screws.
Fig. 1
SPECIFICATIONS
Power Output: RMS Continuous Power (at 12.0V, 20 Hz to 200 Hz)
Mono into 4 ohms ................................................................................................................. 100W (0.08% THD)
Mono into 2 ohms ................................................................................................................... 150W (0.3% THD)
Power Output: RMS Continuous Power (at 14.4V, 20 Hz to 200 Hz)
Mono into 4 ohms ................................................................................................................. 150W (0.08% THD)
Mono into 2 ohms ................................................................................................................... 200W (0.3% THD)
Max. Power (at 14.4V)
Mono into 4 ohms ....................................................................................................................................... 240W
Bridged into 2 ohms ................................................................................................................................... 300W
Frequency Response .................................................................................................... 20 Hz to 200 Hz (+0, –3 dB)
Signal-to-Noise Ratio ....................................................................................... 100 dBA (referenced to rated power)
Input Sensitivity (for rated power output) ....................................................... 200mV to 4.0V (1.0V at center detent)
Input Impedance ..................................................................................................................................... 10k ohms <
Speaker Impedance ................................................................................................................................ 4 or 2 ohms
Active Dividing Network Frequency and Slope ........................................................ 50 to 200 Hz, 24 dB per octave
Power Requirement .................................................................................................... 11 – 16VDC Negative Ground
Dimensions (W x H x D) ..................................................... 280mm x 60mm x 180mm (10-15/16" x 2-3/8" x 7-1/8")
Weight .......................................................................................................................................... 2.8 kg (6 lbs. 2 oz)
NOTE:
For product improvement, specifications and design are subject to change without notice.
68P11199Y87-O
Printed in Korea (S)
FRANÇAIS
Prière de lire attentivement ce MODE D'EMPLOI pour se familiariser avec chaque commande et fonction. Chez
Alpine, nous espérons que le nouveau MRV-100M donnera de nombreuses années de plaisir d'écoute.
En cas de problèmes lors de l'installation du MRV-100M, prière de contacter le revendeur agréé d'ALPINE.
PRÉCAUTIONS
• Effectuez l'installation sur un emplacement plat. Assurez-vous que le frein à main est activé et
l'allumage désactivé.
• Toujours déconnecter le câble du pôle négatif (–) de la batterie avant de connecter ou déconnec-
ter le MRV-100M. Ceci évitera des court-circuits.
• Lors du remplacement d'un fusible grillé s'assurer de le remplacer par un fusible de la même
valeur.
• S'assurer de connecter les conducteurs à code de couleur selon le schéma. Des connexions
incorrectes peuvent occasionner le mauvais fonctionnement de l'unité ou endommager le
système électrique du véhicule.
• S'assurer de connecter les câbles de haut-parleur (–) à la borne de haut-parleur (–). Jamais
connecter les câbles de haut-parleur du canal gauche et droit l'un à l'autre ou à la carrosserie du
véhicule.
• Cette unité est conçue pour des systèmes de 12V CC négatifs à la masse. S'assurer que le
véhicule a ce type de système électrique avant de connecter le câble d'alimentation.
• Lors de la connexion des câbles au système électrique du véhicule, il faut être conscient des
composants installés en usine (tel qu'un ordinateur de bord). Ne pas brancher à ces conducteurs
pour fournir alimentation à l'unité. Lors de la connexion du MRV-100M au boîtier à fusible,
s'assurer que le fusible du circuit désigné pour le MRV-100M a l'ampérage approprié. Sinon,
l'unité et/ou le véhicule peuvent être endommagés. En cas de doute, consulter le revendeur
ALPINE.
• Le MRV-100M utilise des prises femelles de type RCA pour la connexion à d'autres unités (par
exemple à un amplificateur) équipées de connecteurs RCA. Un adaptateur peut être nécessaire
pour connecter d'autres unités. Si c'est le cas, contacter le revendeur agréé ALPINE pour obtenir
de l'assistance technique.
• En raison de la sortie de puissance élevée du MRV-100M, il est important que toutes les con-
nexions soient propres et solides, autrement l'unité peut être endommagée.
• Après avoir effectué l'installation et connexions, vérifier les points suivants: a) les connexions
sont correctes. b) le fonctionnement des lampes de frein, avertisseur etc. est correct avec
l'allumage activé. c) le fonctionnement des unités audio est correct avec le commutateur à la
position ON.
SOINS PRATIQUES
AVIS IMPORTANT
IMPORTANT
Cet amplificateur a été testé et est conforme aux
limites des dispositifs informatiques de catégorie B,
conformément aux règlements du FCC, section 15,
sous-section J. Ce matériel produit et utilise des
hautes fréquences radio et doit être installé et utilisé
conformément aux directives du fabricant.
NUMÉRO DE SÉRIE:
DATE D'INSTALLATION:
INSTALLATEUR:
LIEU D'ACHAT:
INSTALLATION (Fig. 1)
En raison de la sortie de puissance élevée du MRV-
100M, une forte chaleur est produite pendant le
fonctionnement de l'amplificateur. Pour cette raison,
l'amplificateur doit être monté dans un endroit
permettant une bonne ventilation, tel que le coffre.
Pour ce qui concerne les différentes positions
d'installation, contacter un concessionnaire Alpine.
1. Apposer l'amplificateur contre la surface d'installa-
tion pour marquer les repères des quatre vis.
2. Vérifier qu'il n'y a pas d'objets derrière la surface
pouvant être abîmés lorsque les trous soient
percés.
3. Percer les trous pour les vis.
4. Positionner le MRV-100M par dessus les trous et
fixer avec les quatre vis auto-taraudées.
SPÉCIFICATIONS
Sortie de puissance: Puissance continue RMS (à 12,0V, 20 Hz à 200 Hz)
Mono à 4 ohms .................................................................................................................... 100W (0,08% DHT)
Mono à 2 ohms ...................................................................................................................... 150W (0,3% DHT)
Sortie de puissance: Puissance continue RMS (à 14,4V, 20 Hz à 200 Hz)
Mono à 4 ohms .................................................................................................................... 150W (0,08% DHT)
Mono à 2 ohms ...................................................................................................................... 200W (0,3% DHT)
Puissance maximale (à 14,4V)
Mono à 4 ohms .......................................................................................................................................... 240W
En pont à 2 ohms ...................................................................................................................................... 300W
Réponse de fréquence .................................................................................................. 20 Hz à 200 Hz (+0, –3 dB)
Rapport signal/bruit ......................................................................... 100 dBA (par rapport à la puissance nominale)
Sensibilité d'entrée (pour la sortie de puissance nominale) .................. 200mV à 4,0V (1,0V à la position centrale)
Impédance d'entrée ................................................................................................................................ 10k ohms <
Impédance de haut-parleur ................................................................................................................... 4 ou 2 ohms
Fréquence et pente du diviseur de fréquence active .................................................... 50 à 200 Hz, 24 dB/octave
Alimentation nécessaire ......................................................................................... 11 – 16V CC à la terre négative
Dimensions (L x H x P) ...................................................... 280mm x 60mm x 180mm (10-15/16" x 2-3/8" x 7-1/8")
Poids ............................................................................................................................................. 2,8 kg (6 li. 2 on.)
REMARQUE:
Afin d'améliorer ce produit, les spécifications et la conception sont sujettes à des modifications sans préavis.
A fin de familiarizarse con los controles y funciones de la unidad, lea detenidamente este MANUAL DE
OPERACION. Nosotros en ALPINE esperamos que su nuevo MRV-100M le brinde muchos años de placer
auditivo.
En caso de presentarse algún problema durante la instalación del MRV-100M, tome contacto con su distribuidor
autorizado ALPINE.
• Realice la instalación en un lugar plano. Asegúrese de que ha puesto el freno de mano y de que
ha apagado el contacto.
• A fin de evitar cortocircuitos, asegúrese siempre de desconectar el cable del polo negativo (–) de
la batería antes de conectar o desconectar el MRV-100M.
• Al cambiar un fusible quemado, asegúrese de reemplazarlo por uno de igual valor.
• Asegúrese de conectar los cables diferenciados por colores según el diagrama. Si las conexiones
son incorrectas, la unidad podrá funcionar mal o el sistema eléctrico del vehículo podrá sufrir
daños.
• Asegúrese de conectar los cables (–) de los altavoces al terminal (–) de altavoz. Nunca conecte
los cables de altavoces de los canales derecho e izquierdo uno a otro, ni tampoco a la carrocería
del vehículo.
• Esta unidad ha sido diseñada para sistemas de 12V CC con puesta negativa a tierra. Antes de
conectar el cable de alimentación, asegúrese de que el sistema eléctrico de su vehículo sea de
este tipo.
• Cuando realice conexiones al sistema eléctrico del vehículo sea consciente de la presencia de
componentes que vienen instalados de fábrica (como un computador incorporado, por ejemplo).
No conecte a esos conductores para proporcionar alimentación a esta unidad. Al conectar el
MRV-100M a la caja de fusibles, asegúrese de que el fusible designado para el circuito del MRV-
100M sea del amperaje adecuado. De lo contrario, la unidad y/o el vehículo podrán sufrir daños.
Cuando tenga dudas, consulte a su distribuidor ALPINE.
• El MRV-100M emplea clavijas hembra tipo RCA para la conexión a otras unidades (ej.: amplifica-
dor) equipadas con conectores RCA. Usted puede necesitar un adaptador para la conexión de
otras unidades. En este caso, hágase asesorar por su distribuidor autorizado ALPINE.
• Debido a la salida de alta potencia del MRV-100M, es importante que todas las conexiones sean
limpias y seguras, de no ser así podrían producirse daños.
• Cuando haya terminado la instalación y las conexiones, verifique los puntos siguientes: a) Las
conexiones son correctas. b) La operación del freno de mano, del claxon etc. es correcta con el
arranque en ON. c) La operación de las unidades audio es correcta con el conmutador en ON.
CUIDADOS PRACTICOS
AVISO IMPORTANTE
IMPORTANT
Este amplificador ha sido probado y es conforme con
Enregistrer le numéro de série de l'appareil dans
los límites de los dispositivos informáticos de
l'espace prévu ici et le conserver en permanence. La
categoría B, según la regulación de FCC, sección 15,
plaque de numéro de série est située à l'arrière de
subsección J. Este equipo produce y utiliza altas
l'appareil.
frecuencias radio y debe ser instalado y utilizado
según las instrucciones del fabricante.
NUMERO DE SERIE:
FECHA DE INSTALACION:
TECNICO:
LUGAR DE ADQUISICION:
INSTALACION (Fig. 1)
Debido a la salida de alta potencia del MRV-100M, se
REMARQUE:
Pour connecter solidement le conducteur de mise à la produce un calor considerable cuando el amplificador
terre, utiliser la vis déjà fixée sur la partie métallique du está en funcionamiento. Por esta razón, el amplifica-
véhicule (signalée ( )). Assurez-vous que ce point est dor deberá montarse en una ubicación que permita la
libre circulación de aire, como por ejemplo dentro del
une bonne mise à la terre en vérifiant la continuité à la
borne de la batterie (–). Si possible, connecter tout maletero. Para ubicaciones de instalación alternati-
l'équipement au même point de mise à la terre. Ceci vas, por favor contacte a su distribuidor de Alpine
vous aidera à éliminer le bruit. autorizado.
1 Vis auto-taraudées (M4 x 14) 1. Utilizando el amplificador como plantilla, marque la
Conducteur de mise à la terre ubicación de los cuatro tornillos.
2
Châssis 2. Asegúrese de que no hay objeto alguno bajo la
3
4 Trous superficie que pueda verse dañado durante la
perforación de los agujeros.
3. Perfore los agujeros para los tornillos.
4. Sitúe el MRV-100M sobre dichos agujeros, y
asegúrelo con cuatro tornillos autorroscantes.
ESPECIFICACIONES
Salida de potencia: Potencia continua RMS (a 12,0V, de 20 Hz a 200 Hz)
Mono en 4 ohmios .............................................................................................................. 100W (0,08% DAT)
Mono en 2 ohmios ................................................................................................................ 150W (0,3% DAT)
Salida de potencia: Potencia continua RMS (a 14,4V, de 20 Hz a 200 Hz)
Mono en 4 ohmios .............................................................................................................. 150W (0,08% DAT)
Mono en 2 ohmios ................................................................................................................ 200W (0,3% DAT)
Potencia máxima (a 14,4V)
Mono en 4 ohmios .................................................................................................................................... 240W
Ponteado en 2 ohmios ............................................................................................................................. 300W
Respuesta de frecuencia ............................................................................................. 20 Hz a 200 Hz (+0, –3 dB)
Relación señal/ruido ..................................................................... 100 dBA (con referencia a la potencia nominal)
Sensibilidad de entrada (para salida de potencia nominal) ..................... 200mV a 4,0V (1,0V en el punto central)
Impedancia de entrada ....................................................................................................................... 10k ohmios <
Impedancia de altavoz ......................................................................................................................... 4 o 2 ohmios
Frecuencia y pendiente del filtro divisor de frecuencia ........................................... 50 a 200 Hz, 24 dB por octava
Requisito de potencia ......................................................................... 11 – 16V CC con conexión negativa a tierra
Dimensiones (An. x Al. x Pr.) .......................................................................................... 280mm x 60mm x 180mm
Peso ............................................................................................................................................................... 2,8 kg
NOTA:
Con el propósito de introducir mejoras, las especificaciones y el diseño del producto están sujetos a cambios
sin previo aviso.
ESPAÑOL
PRECAUCIONES
IMPORTANTE
Anote el número de serie de su unidad en el espacio
proporcionado aquí, y consérvelo como un registro
permanente. La placa con el número de serie está
ubicada en la parte posterior de la unidad.
NOTA:
Para conectar de forma segura el cable de tierra, utilice
un tornillo ya instalado en la parte metálica del vehículo
(marcado ( )). Asegúrese de que es un punto de tierra
bueno verificando la continuidad con el terminal de la
batería (–). Conecte siempre que sea posible todo el
equipo en el mismo punto de tierra. Esto ayudará a
eliminar el ruido.
1 Tornillos autorroscantes (M4 x 14)
2 Cable de tierra
3 Chasis
4 Agujeros
