Eclipse CD7100 Installation Manual page 27

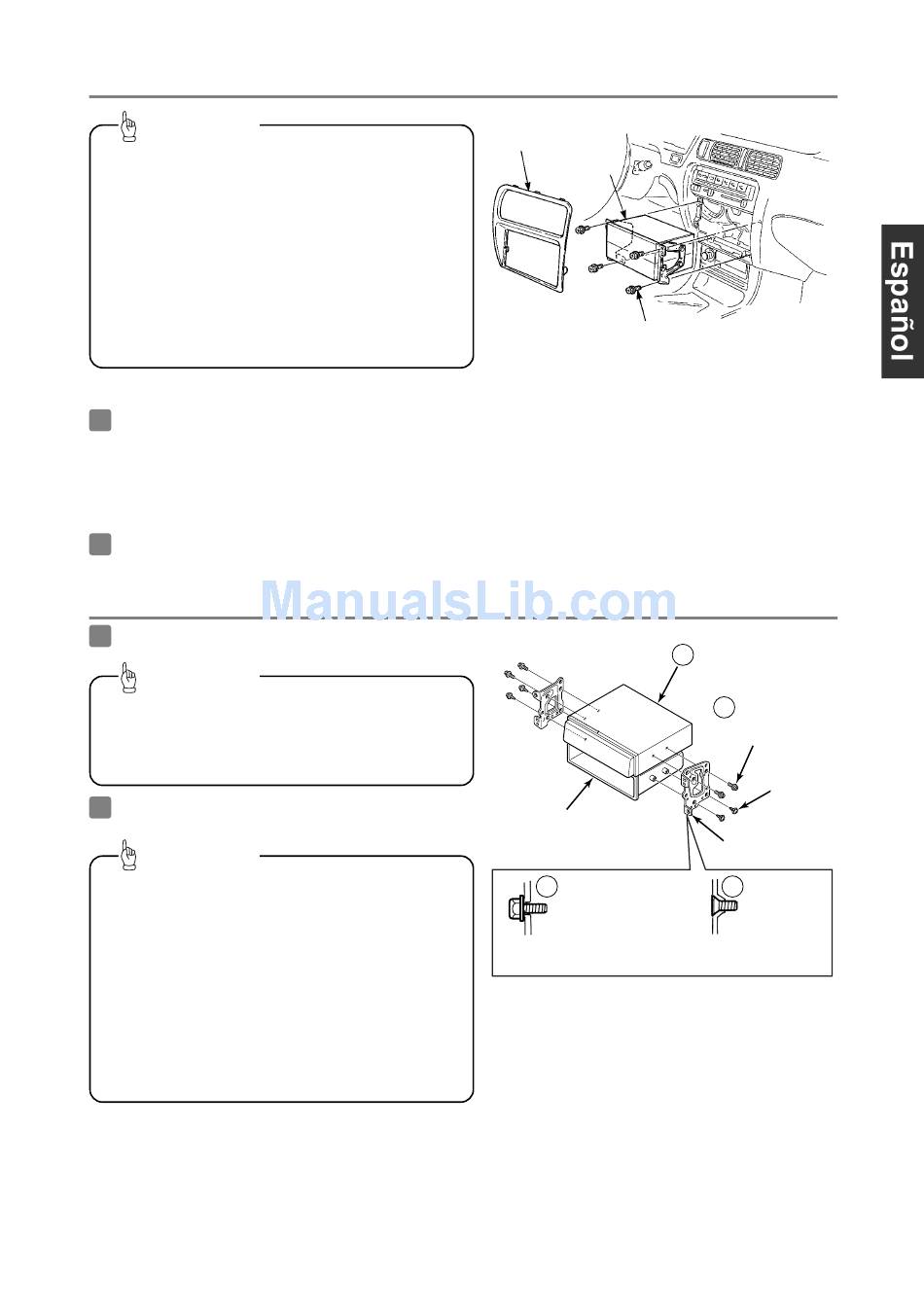

- Cómo instalar la unidad principal (si se instala la unidad principal con los soportes laterales del vehículo) -
Consejo
• • Ate cuidadosamente todo exceso de cable
conectado a la unidad principal y asegúrelo
a un área de espacio vacío en el vehículo
para que no se desplace ni interfiera con la
unidad principal ni con el equipo lateral del
vehículo. Si no manipula correctamente los
c a b l e s , p u e d e n o c a s i o n a r s e p r o b l e m a s
o p e r a t i v o s o c o r t o c i r c u i t o s q u e p o d r í a n
g e n e r a r p e l i g r o s d e i n c e n d i o u o t r o s
accidentes.
• • Conecte todos los cables antes de instalar
la unidad principal.
1
Quite la cavidad y cualquier otro accesorio del
grupo central para hacer lugar para la unidad
principal.
2
Quite los soportes de montaje de la cavidad.
3
Fije los soportes a la unidad principal.
Consejo
Asegúrese de utilizar los tornillos de montaje
adicionales incluidos (Rojo: M5 x 8) como los
tornillos de montaje. Si utiliza cualquier otro
tornillo, podría dañar el interior de la unidad
principal.
4 Instale la unidad principal en el vehículo.
Consejo
• • Tenga cuidado de no empujar violentamente la
pantalla de la unidad principal ni los botones
durante la instalación. Esto puede dañar la unidad
principal.
• • Este método de instalación es sólo un ejemplo. Al
momento de instalar la unidad principal en el
vehículo, asegúrese de solicitar información en el
lugar donde realizó la compra sobre el método de
instalación utilizado.
Panel del grupo central
Cavidad, etc.
Pernos de montaje
Cavidad
Perno de cabeza
6
hexagonal
(Rojo:M5x8) x 4
Seleccione los tornillos de acuerdo con las formas de
los agujeros para tornillos en el soporte de montaje.
- 13 -
Unidad principal
1
Perno de cabeza
6
hexagonal
(Rojo:M5x8) x 4
Tornillo x 4
Soporte de montaje
7 Tornillo de
cabeza plana
(Rojo:M5x8)
x 4
