Duerkopp Adler 510 Converting Instructions

Duerkopp Adler 510 Converting Instructions

Pneum. fabric clamp lifting
Hide thumbs Also See for 510:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Operating Instructions & Service Manual
Umbauanleitung für Nähgutklammerlüftung, pneum.
Converting Instructions - Pneum. Fabric Clamp Lifting
1.
Verwendung des Umbausatzes
2.
Komponenten des Bausatzes
4
Ausgabe/Edition:
Änderungsindex
04.2008
Rev. index: 00.0
Bausatz 0510 590124 / Kit 0510 590124
Der Umbausatz "Pneumatische Nähgutklammerlüftung" ist für
Riegelmaschinen der Klasse 510 vorgesehen.

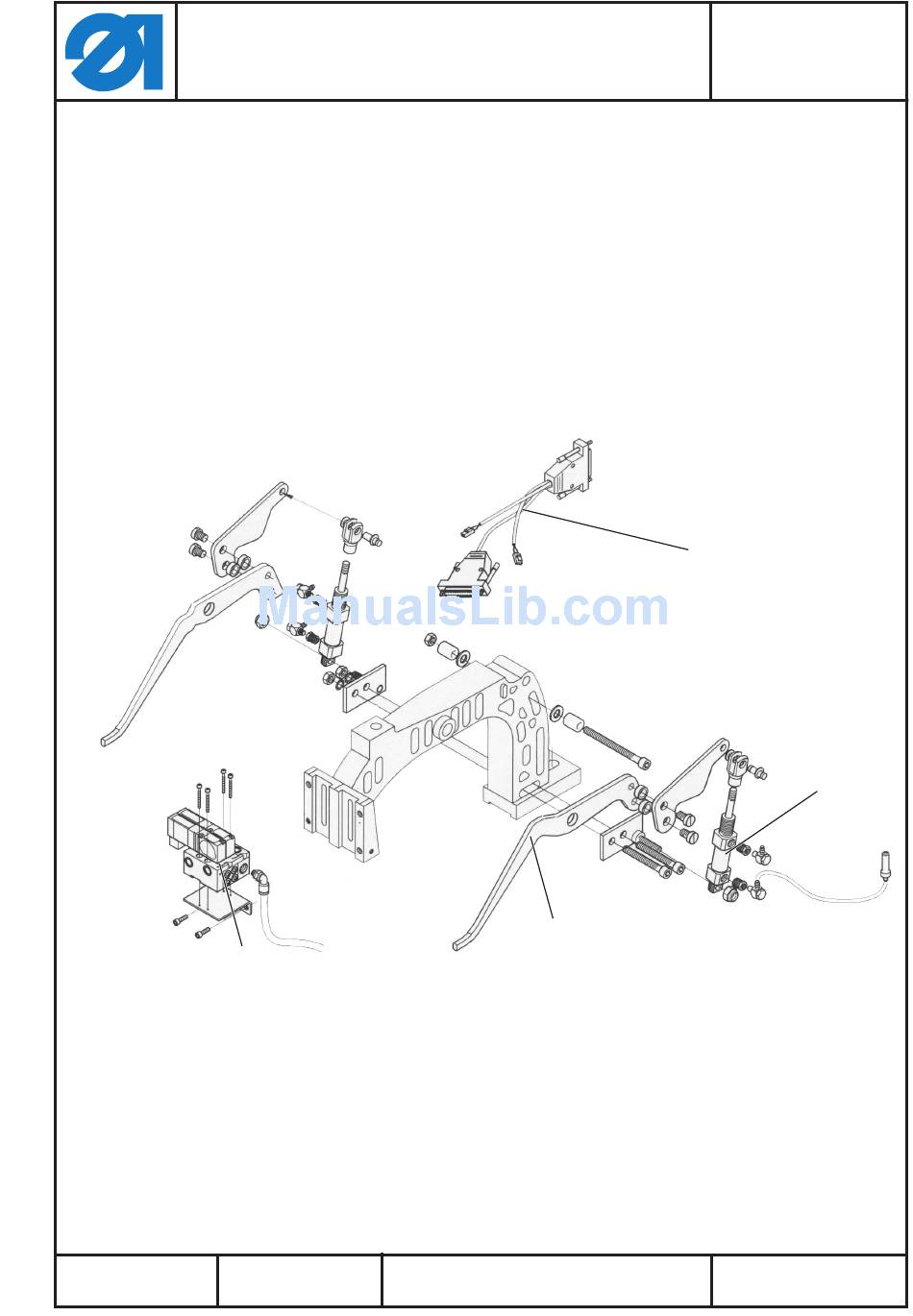

Der Umbausatz 0510 590124 besteht aus den in der Abbildung
dargestellten Einzelteilen. Siehe auch beiliegende Stückliste.
–
Adapter für Steuerung 1
–
Doppelzylinder 2
–
Betätigungssgestänge 3
–
Schrauben, Scheiben
–
Schlauchteile und Verbindungen
–
Wartungseinheit
3
Printed in Germany
Teile-Nr./ Part-No.:
0791 510771
1
2
Blatt:
1 von 16
Sheet: 1 from 16

Advertisement

loading
Need help?

Need help?

Do you have a question about the 510 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Duerkopp Adler 510

Summary of Contents for Duerkopp Adler 510

  • Page 1 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Verwendung des Umbausatzes Der Umbausatz “Pneumatische Nähgutklammerlüftung” ist für Riegelmaschinen der Klasse 510 vorgesehen. Komponenten des Bausatzes Der Umbausatz 0510 590124 besteht aus den in der Abbildung dargestellten Einzelteilen.
  • Page 2 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Demontage der elektromagnetischen Nähgutklammerlüftung Kopfdeckel und Abdeckhaube abnehmen – Kopfdeckel 1 und Abdeckhaube 2 abschrauben. Magnet entfernen – Magnet 3 demontieren.
  • Page 3 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Mechanik am Klammerarm demontiern – Federn 1 am Klammerarm abnehmen. – Schrauben 2 herausdrehen. – Sicherungsring 3 und Unterlegscheibe abnehmen. –...
  • Page 4 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 – Feder 5 aushängen. – Schraube 6 am Kloben 7 lösen. – Schraube 8 am Kloben 9 lösen. –...
  • Page 5 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Pneumatische Nähgutklammerlüftung montieren Teile am Klammerarm montieren – Teile, wie aus der Abbildung ersichtlich, in folgender Reihenfolge am Klammerarm montieren. –...
  • Page 6 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 3.2 Magnetventilblock und Pneumatiskschläuche montieren – Magnetventilblock 3 mit den Schrauben 2 an den unteren beiden Halterungen des Magneten festschrauben. –...
  • Page 7 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 3.3 Wartungseinheit und Pneumatikzuleitung montieren – Wartungseinheit 2 an die Gestellstrebe 3 schrauben. – Druckluftzuleitung 4 in Anschluss 1 und Anschluss 5 stecken. 3.4 Elektroadapter anschließen –...
  • Page 8 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Steuerung einstellen – Hauptschalter einschalten. Die Steuerung wird initialisiert. Es erscheint das Haupt-Menü. – Bei angezeigtem Haupt-Menü Funktionstaste “F” drücken. Es erscheint das Menü...

  • Page 9: Kit Components

    Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Use of the kit The “pneumatic fabric clamp lifting” kit has been designed for the automatic bartacker machines of the class 510. Kit components The kit for conversion 0510 590124 consists of the parts shown in the sketch below.
  • Page 10 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Removing the electromagnetic clamp lifting Taking off the head cover and the covering cap – Unscrew the head cover 1 and the covering cap 2. Removing the solenoid –...
  • Page 11 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Dismounting the mechanism on the clamp arm – Unhook the springs 1 on the clamp arm. – Unscrew the screws 2. –...
  • Page 12 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 – Unhook the spring 5. – Loosen the screw 6 on the block 7. – Loosen the screw 8 on the block 9. –...
  • Page 13 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Mounting the pneumatic fabric clamp lifting Mounting the parts on the clamp arm – Mount the parts on the clamp arm as shown in the diagram in the following sequence.
  • Page 14 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 3.2 Mounting the solenoid valve block and the pneumatic hoses – Fix the solenoid valve block 3 with the screws 2 at the two lower holders of the solenoid.
  • Page 15 Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 3.3 Mounting the maintenance unit and the pneumatic service connection – Screw the maintenance unit 2 onto the stand's cross bar 3. –...

  • Page 16: Setting The Control Unit

    Umbauanleitung für Nähgutklammerlüftung, pneum. Teile-Nr./ Part-No.: Converting Instructions - Pneum. Fabric Clamp Lifting 0791 510771 Bausatz 0510 590124 / Kit 0510 590124 Setting the control unit – Switch on the main switch. The control unit is initialized. The main menu appears –...
