DURKOPP ADLER 380 Spare Parts
  1. Manuals
  2. Brands
  3. DURKOPP ADLER Manuals
  4. Sewing Machine
  5. 380
  6. Spare parts
DURKOPP ADLER 380 Spare Parts

DURKOPP ADLER 380 Spare Parts

Hide thumbs Also See for 380:

Advertisement

Quick Links

Download this manual

Advertisement

loading

Related Manuals for DURKOPP ADLER 380

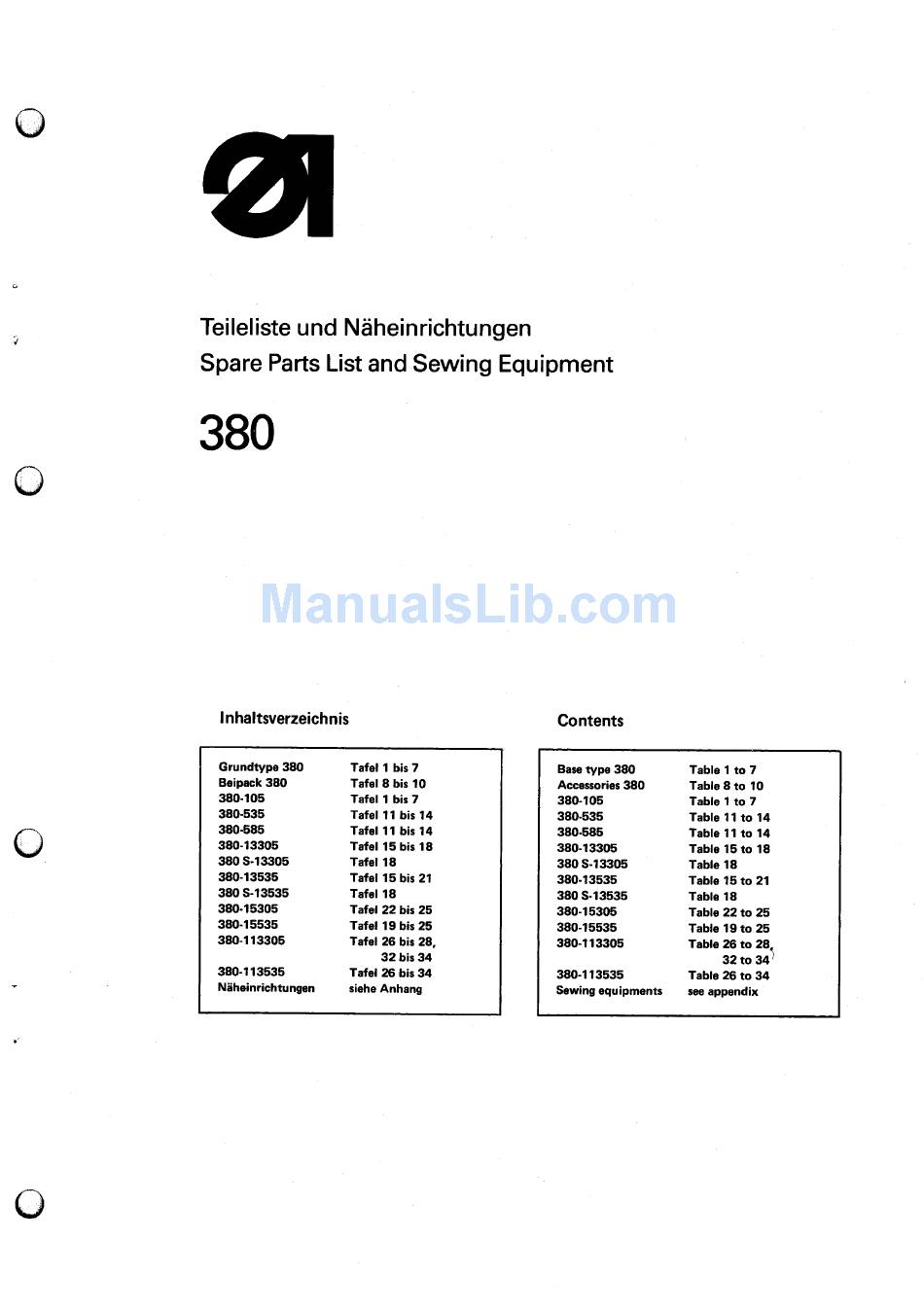

Summary of Contents for DURKOPP ADLER 380

  • Page 3 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10039 0249 000418 Zapfenschraube Pilot screw 10001 0556 003087 Kunststoffmuffe Plastic sleeve 10040 0251 000195 Ring Ring 10002 0249 000006 Armwelle Arm shaft 10041 0249 000415 Antriebsgurt Driving belt...
  • Page 5 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10099 0380 000095 Druckfeder Pressure spring 10061 0380 000073 Nad. Kulisse kpl. Crank cpl. 10100 0380 000096 H•lse Sleeve ( . aus Pos. 2 bis consisting 10101 0380 000097...
  • Page 7 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10120 245 000056k Stoffstange kpl. (mit Cloth presser Pos 2) cpl.(with pos. 2) 10122 0245 000690 Ansatzschraube Shoulder screw 10123 0223 000111 F•hr.-Buchse Guide bush 10124 0249 000094 Gewindestift...
  • Page 9 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination bis 23 ) up to 23) 10208 0270 000147 Ansatzschraube Shoulder screw 10174 380 000293a Schalthebel Control lever 10209 0380 000237 Druckfeder Pressure spring 10175 0380 000296 Welle...
  • Page 11 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination bis 53 ) up to 53) 10222 380 000328k Transp. Wel. kpl. Transporting shaft 10261 0380 000622 Spannungsplatte Tension plate ( . aus Pos. 2 bis 5) (consisting of pos.
  • Page 13 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10290 249 000261k Tpt.-Halter kpl. Feeder support cpl. ( Pos. 2 bis 5) (with pos. 2 up to 5) 10292 0249 000274 Schraube Screw 10293 0021 000256 Fadenklemmfeder...
  • Page 15 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10363 0249 000331 Zyl.-Schraube Cyl. head screw 10325 0380 000492 Greifer kpl. (best. Hook cpl. 10364 0249 000335 Lagerbuchse Bearing bush consisting 10365 0078 000125 Gewindestift Threaded stud aus .
  • Page 17 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10377 0249 000323 Oelfangschale Oil trap 10378 15 2 000264 Zyl.-Schraube Cyl. head screw 10379 0249 000325 Filzteil Felt 10380 0249 000302 Schieber Slide 10381 0241 000370 Schieber...
  • Page 19 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10405 0238 000621 Spuler kpl. (best. Bobbin winder cpl. aus . 2 bis 18) (cons. of pos. 2 up to 18 ) 10408 0238 000622 Spuler-Unterteil Bobbin winder lower part...
  • Page 21 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10443 239 000533k Winkelhebel kpl. Bent lever cpl. ( Pos. 2 bis 5) pos. 2 up to 5) 10445 0239 000533 Winkelhebel Bent lever 10446 0216 000052 Gewindestift...
  • Page 23 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10509 0380 008842 Halteblech Retaining plate 10471 249 000701k Handrad kpl. (mit Hand wheel cpl. 10510 0211 050214 Spannungsscheibe Tension disk with 10511 0114 000202 Stegscheibe Stay disk Pos 2 u.
  • Page 25 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10538 0225 000449 Exzentergabel kpl. Eccentric fork cpl. ( Pos. 29) (with pos. 29) ( Pos. 2 u. 3) (with pos. 2 and 3) 10578 0301 000313 Gewindestift...
  • Page 27 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10624 0078 000125 Druckschraube Pressure screw 10586 0380 003831 Greifer kpl. (best. Hook cpl. 10625 0245 001107 Kupplung kpl. (best. Coupling cpl. consisting cons. aus .
  • Page 29 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10684 0351 000092 Zyl.-Schraube Cyl. head screw 10646 0245 001711 Handrad kpl. (mit Hand wheel cpl. Besondere der Special parts for with 380 13305, -13535 380-13305, -13535 Pos 2 und 3) pos.2 and 3)
  • Page 31 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination aus . 32, 33, 28 pos. 32, 33, 28 and 29) 10687 0238 006494 Bolzen Bolt und 29) 10688 0238 006495 šbertr.-Hebel Transmission lever 10727 0238 006576 Lasche...
  • Page 32 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10763 0238 006632 Stellbolzen Adjusting bolt 10801 0933 005713 Zyl.-Schraube Cyl. head screw 10764 0238 006633 Stift 10802 0569 001895 Scheibe Washer 10765 0238 006634 Druckfeder Pressure spring 10803...
  • Page 34 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10867 0238 006546 Lagerbock * Pillow block * 10829 0238 006523 Greiferbock kpl. (mit Hook support 10868 0270 000276 Zyl.-Schraube * Cyl. head screw * 10869 0238 006549 Messer *...
  • Page 36 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10922 0211 010632 Ring Ring 10884 0238 006721 Winkelhebel kpl. Bent lever cpl. 10923 0211 010635 Scheibe Washer ( Pos. 2, 3, 4) (with pos. 2, 3,4) 10924 0211 010639 Ausl"sescheibe...
  • Page 37 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 10960 0238 006805 (tm)ffnerhebel Opener lever 10961 245 001660a Spule Bobbin 10962 0238 006466 Anschlag Stopper 10963 0216 000278 Rundschnurring Round cord ring 10964 0902 000351 Zyl.-Schraube Cyl.
  • Page 39 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11009 MG41 001124 6-Pol.-Stecker 6-pole plug 10971 238 006851k S-Einrichtung kpl. S-Equipment cpl. 11010 0739 000443 Kabelschelle Cable clib con- 11011 0223 000700 Zyl.-Schraube Cyl.
  • Page 41 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11075 0114 000202 Stegscheibe Stay disc 11037 245 001711k Handrad kpl. (mit Hand wheel cpl. 11076 0055 000400 Spannungsfeder Tension spring with 11077 0211 000482 R"ndelmutter Knurled nut Pos 2, 3)
  • Page 42 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Besondere der Special parts for 380 13535, -15535 380-13535, -15535...
  • Page 44 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 29 30) 29, 30) 11116 0245 003471 Spuler kpl. (best. Bobbin winder cpl. 11155 0246 000984 Zyl.-Schraube Cyl. head screw aus . 2-23 und (consisting of pos.
  • Page 45 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11192 0245 001628 (tm)ffnerfinger Opener finger 11193 0241 001320 Anschlagblech Stop plate 11194 244 000604a Scheibe Washer 11195 0012 000102 Zyl.-Schraube * Cyl. head screw * 11196 0541 000292 Verschluákappe...
  • Page 47 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 380 15305, -15535 380-15305, -15535 11202 0380 000645 Fa.-Spannung kpl. Thread tension cpl. ( . aus Pos. 2 (consisting of pos. 2 bis 22 ) up to 22) 11205 0380 000622...
  • Page 49 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination and 29) 11241 0238 006494 Bolzen Bolt 11280 0238 006576 Lasche Shackle 11242 0238 006495 šbertr.-Hebel Transmission lever 11281 0238 006577 Lasche Shackle 11243 0211 009506 Drehfeder Torsion spring...
  • Page 50 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11317 0238 006634 Druckfeder Pressure spring 11318 0216 000488 Schraube Screw 11319 0231 000454 6kt.-Mutter Hexagonal nut 11320 0231 010241 Schaltwelle Operating shaft 11321 0238 006653 Stellring kpl.
  • Page 52 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11387 0238 006549 Messer * Knife * 11349 0238 006523 Greiferbock kpl. Hook support cpl. 11388 0739 000297 Linsenschraube Fillister head screw ( Pos. 3,4,5,6, (with pos 3,4,5,6, 11389 0702 000117...
  • Page 54 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Besondere der Special parts for 11401 0238 006721 Winkelhebel kpl. Bent lever cpl. 380 15305, -15535 380-15305, -15535 ( Pos. 2,3 und 4) (with pos. 2, 3 and ) 11403 0211 009665 Gewindestift...
  • Page 56 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11479 1005 000233 Scheibe Washer 11441 238 006851k S-Einrichtung kpl. S-Equipment cpl. 11480 0244 014183 Leitung Cable ( . aus Pos. 2 (consisting of pos.2) 11481 0551 003284 Schelle...
  • Page 58 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11529 0238 006582 Kugelrolle Ball caster 11491 0238 006494 Bolzen bolt 11530 0238 006584 Schaltblech kpl. (mit Switch plate 11492 0238 006495 šbertr.-Hebel Transmission lever cpl.
  • Page 59 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11567 0231 000454 6kt.-Mutter Hexagonal nut 11605 0556 000155 6kt.-Schraube Hexagonal screw 11568 0238 010241 Schaltwelle Selector shaft 11606 941 000788b Dichtung Gasket 11569 0238 006653 Stellring kpl.
  • Page 61 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11679 0238 006549 Messer (nur f•r Knife (for -113305 11641 0238 006523 Greiferbock kpl. (mit Hook stand cpl. only) with 11681 0245 003029 Messer (nur f•r Knife (for -113535 Pos 3,4,5,6,7,8,9) pos.
  • Page 62 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination Besondere der Special parts for 380 113305, -113535 380-113305, -113535...
  • Page 64 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11719 0238 006807 Schieber Slide 11720 0238 006808 Schieber Slide 11721 0380 006810 App. Platte Device-fastening plate 11722 0238 006812 (tm)lf. Schale Oil dish 11723 238 010421k Taster kpl.
  • Page 66 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11740 0241 001299 Transp. Heb. kpl. Transportation lever Pos 28,29,34,35,36, pos. 28,29,34,35,36, ( Pos. 2) cpl. (with pos. 2) 11742 0351 000092 Zyl.-Schraube Cyl. head screw 11781 0245 001642 Greifer...
  • Page 67 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11816 0245 003395 Arretierwinkel kpl. Stop Angle cpl. with mit . 57, 58, 59) pos. 57, 58, 59) 11819 0557 000405 Fadenklemme Thread binder 11820 0557 000407 Fad.-Trennmesser...
  • Page 69 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11872 0211 000482 R"ndelmutter Knurled nut 11834 245 001711k Handrad kpl. Handwheel cpl. 11873 0216 000556 Nasenscheibe Nose washer ( Pos. 2) (with pos. 2) 11874 0211 001012 Kapsel...
  • Page 71 Tafel/ Table: Seite/ Page: 1 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11947 0235 000060 Halter Support 11909 0380 000645 Fa.-Spannung kpl. Thread tension cpl. 11948 0055 000156 Gewindestift Threaded stud ( . aus Pos. 2 bis (cons.
  • Page 72 Tafel/ Table: Seite/ Page: 2 von/ of 2 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11985 0211 050202 Bolzen (f•r Bolt (for synchronizer) Synchronisator) 11987 1001 009130 Linsenschraube Fillister head screw 11988 0911 000267 Zahnscheibe Tooth lock washer 11989 0380 008101 Fadenhebel Thread lever...
  • Page 74 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 11992 0223 000143 L•fterzugdraht Lifter pull wire 11993 0238 006711 Welle Shaft 11994 0249 000674 Splint Split pin 11995 0238 006713 Hebel kpl. Lever cpl. ( Pos.
  • Page 76 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 12011 0211 054201 Wartungseinheit kpl. Conditioning unit cpl. ( . aus Pos. 2,7, (cons. of pos. 8 9,10,21,22) 2,7 8, 9,10,21,22) 12016 0797 000701 Wartungseinheit kpl.
  • Page 78 Tafel/ Table: Seite/ Page: 1 von/ of 1 Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination 12047 0239 009101 Halteblech kpl. Holding plate cpl. ( . aus Pos. 2 (cons. of pos 2 to bis . 22) pos. 22) 12050 0718 000272 Haltewinkel Square...
  • Page 79 Tafel/ Table: Seite/ Page: 1 von/ of 6 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 015, 022, 026 022, 026 12202 0213 000370 12309 0238 006626 12244 0223 001152 12106 0055 000265 015, 022, 026 015, 022, 026 12203 0213 002038 12310 0238 006631...
  • Page 80 Tafel/ Table: Seite/ Page: 2 von/ of 6 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 016, 023, 031 007, 013, 016, 023, 027 018, 025 12262 0235 000060 12468 0249 000331 12379 0244 014183 12340 0238 006856 004, 018, 020, 029 007, 013, 016, 023, 027 12263 0237 000202...
  • Page 81 Tafel/ Table: Seite/ Page: 3 von/ of 6 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 015, 022, 026 002, 003 12151 0211 009510 12359 0240 000281 12170 0211 010618 12424 0249 000094 12398 0245 001660 12360 0240 000969 12171 0211 010619 12425 0249 000099...
  • Page 82 Tafel/ Table: Seite/ Page: 4 von/ of 6 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 016, 018, 023, 025, 027 011, 019, 030 006, 012, 015, 020, 12483 0249 000418 12812 531 000466k 12503 0370 000092 12685 0702 000020 022, 026, 029 008, 033 011, 019, 030...
  • Page 83 Tafel/ Table: Seite/ Page: 5 von/ of 6 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 001, 011, 014, 015, 12702 0744 001802 12538 0380 000116 12572 0380 000507 12729 0902 000351 017, 022, 026, 030, 034 12703 0744 001804 12539 0380 000117 12573...
  • Page 84 Tafel/ Table: Seite/ Page: 6 von/ of 6 Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel Teile-Nr. Tafel 004, 011, 019, 030 019, 030 005, 021, 031 12616 0380 008856 12773 245 001711k 12636 0505 000018 12670 0566 001294 019, 030 12617 0380 008871 12774 249 000037k...
