Summary of Contents for THORENS TEM 3200

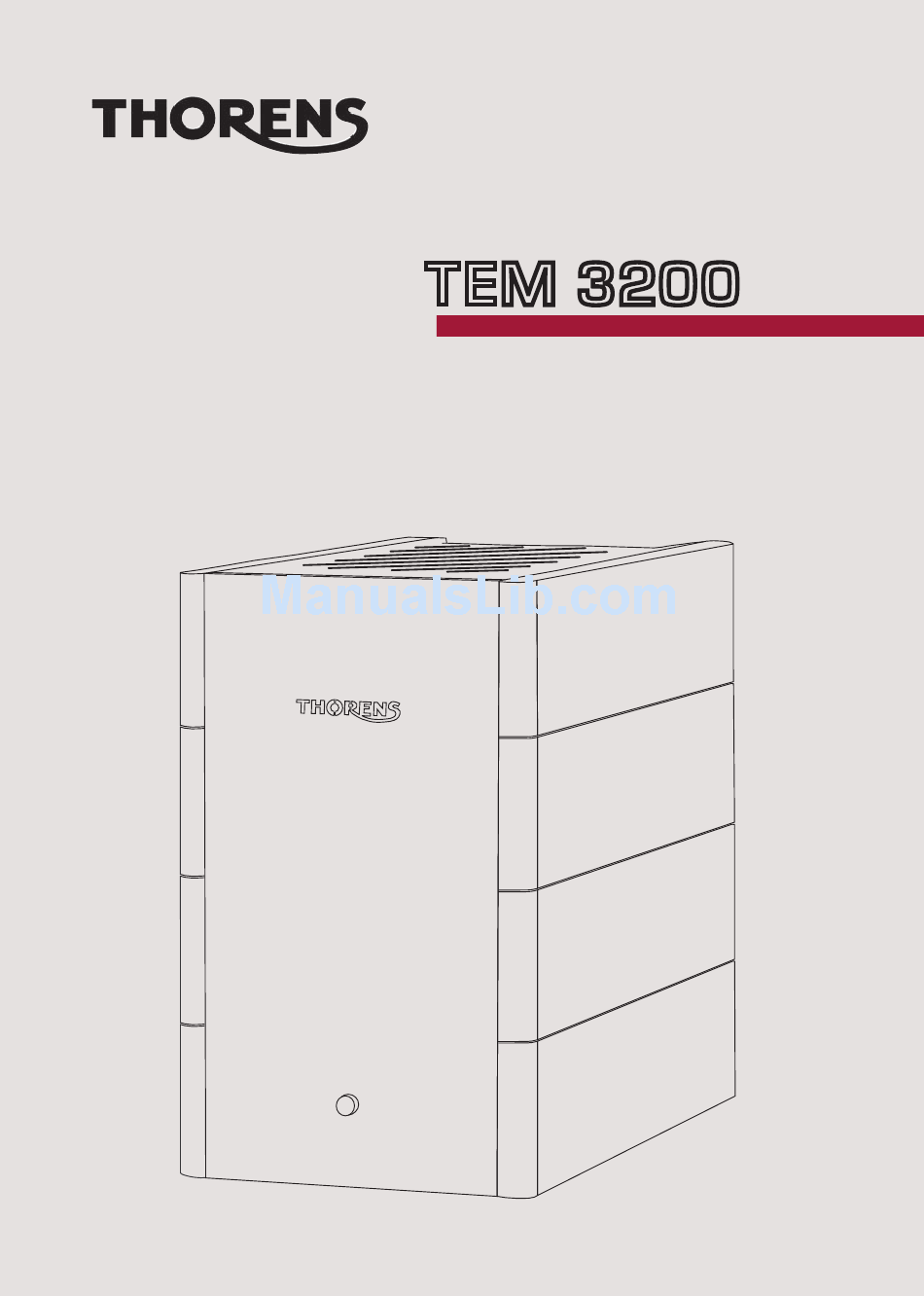

  • Page 1 TEM 3200 User Manual Bedienungsanleitung...
  • Page 2 Markenmissbrauch darstellen. Thorens übernimmt keine Gewähr für die Richtigkeit des Inhalts dieser Bedienungsanleitung. Thorens Export Company AG, Im Huebel 1, CH-4304 Giebenach, Switzerland Tel: +41 (0) 61 813 03 36, Fax: +41 (0) 61 813 03 39, E-Mail: info@thorens.com www.thorens.com...
  • Page 3 User Manual Bedienungsanleitung English................4 Deutsch..............15...
  • Page 4: Table Of Contents

    Conventional amplifiers are built with complementary transis- tors of different conductivity (n-type and p-type). Instead of that the Thorens TEM 3200 employs a perfect symmetrical circuitry which uses extremely powerful n-type MOSFETs only. Voltage amplification is done by six matched tubes in the input stage. Thereby the TEM 3200 unites the benefits of tube and transistor amplifiers in a perfect...
  • Page 5: Safety Instructions

    Safety instructions PLEASE READ THIS PAGE BEFORE OPERATING YOUR UNIT! CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION: This product was tested and DANGER D’ELECTROCUTION. NE PAS OUVRIR. complies with all the require- ments for the CE Mark. CAUTION WARNING To reduce risk of electric shock, do not TO PREVENT FIRE OR SHOCK HAZARD,...
  • Page 6: Unpacking And Installation

    1 x Country-specific power cord 1 x Adapter for RCA Please place your Thorens TEM 3200 on a firm, solid and level sur- face. It is important and vital to allow at least four inches of space behind and above the unit for adequate ventilation.
  • Page 7: Connecting The Tem 3200

    Connecting the TEM 3200 The TEM 3200 is a power amplifier designed to drive any passive HiFi- loudspeaker. To connect it to your HiFi-equipment you additionally need a preamplifier, such as the Thorens TEP 3800* to control inputs and volume. * available 2006 For safe amplifier operation, please use only speakers with...
  • Page 8 Connecting the TEM 3200 Pin configuration: Pin 1: Ground Pin 2: Positive (non-inverted) signal Pin 3: Negative (inverted) signal Do not use a cord with different configuration! To unplug the balanced XLR cord from the input jack, push the tab above the jack and unplug it.
  • Page 9 Connecting the TEM 3200 The TEM 3200 offers the possibility of connecting the speakers in bi- wiring manner. Please ask your dealer about this issue and if bi-wiring holds benefits for your speakers. AC power supply � Plug the power cord into the appropriate AC outlet on the wall or on a high-power extension cord.
  • Page 10: Operating

    Operating Light switch � The Light switch controls the brightness of the blue front illumination unit for the THORENS sign. You can choose between low and high brightness by pushing the switch left or right. Front panel controls Power button and indicator Press this button to turn the power on, the blue THORENS power indicator will light up.
  • Page 11: Maintenance

    Maintenance Cleaning Remove dust by wiping the unit with a soft dry cloth. The chromium front-plate can be polished with a soft purpose-designed cloth. If necessary use a soft glass-cleaning detergent on a soft cloth. The wooden side-cheeks can be cleaned in the same way. Never use benzine, thinner, alcohol or other volatile agents and avoid spraying cleaning detergents into the ventilation slots on the cover!
  • Page 12: Specifications

    Specifications System Power amplifier (mono) Continuous power output IEC standard, 20 – 20,000 Hz (per channel, both channels driven) 690 W 2 ohms, 0.7% THD 400 W 4 ohms, 0.7% THD 200 W 8 ohms, 0.7% THD DIN standard, 1 kHz 2 ohms, 0.7% THD 730 W 4 ohms, 0.5% THD...
  • Page 13: Trouble Shooting

    Trouble shooting Problem: Abrupt shutdown of the amplifier while blue THORENS writing is flashing. Cause: The unit was highly overloaded, having the integrated over- load protection turn off the amplifier to prevent damage. Solution: Switch off the amplifier using the power button and find and remove the reason for the overload.
  • Page 14: Customer Support

    If the amplifier fails, contact your dealer or distributor. Do not try to repair the unit yourself! Customer support Your local Thorens dealer or distributor is the person to contact in all cases related to your Thorens product. You also may contact Thorens directly: Thorens Export Company Ltd.
  • Page 15 Deutsch Herzlichen Glückwunsch zum Kauf Ihres Thorens TEM 3200! Der Thorens TEM 3200 ist nach einem völlig neuen, revolutionären Konzept aufgebaut. Während herkömmliche Endstufen mit Komple- mentärtransistoren (n-Typ und p-Typ Transistoren) arbeiten, besitzt der TEM 3200 eine vollkommen symmetrische Schaltung, die aus- schließlich mit extrem leistungsstarken n-Typ Transistoren arbeitet...
  • Page 16: Sicherheitshinweise

    Sicherheitshinweise BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME LESEN! Wir bestätigen, dass dieses Produkt den gülti- Hochspannung gen EG-Richtlinien zur Erlangung des CE-Zei- Lebensgefahr! chens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. VORSICHT Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.
  • Page 17: Auspacken Und Aufstellen

    Ausrichtung der Lüftungsöffnungen auf der Oberseite. Die Geräte sind jedoch technisch vollkommen identisch, so dass sie beliebig aufgestellt und angeschlossen werden können. Lieferumfang: 1 x Thorens TEM 3200 (je Einheit) 1 x landesspezifisches Netzkabel 1 x Cinchadapter Stellen Sie den TEM 3200 auf einen festen, sicheren und ebenen Untergrund.
  • Page 18: Anschluß Des Tem 3200

    Anschluß des TEM 3200 Der TEM 3200 ist ein Monoblock-Endverstärker, der entwickelt wurde, um die Signale eines Vorverstärkers (z.B. dem Thorens TEP 3800*) zu verstärken und damit einen passiven Lautsprecher anzutreiben. *erhältlich ab 2006 Verwenden Sie keine Lautsprecher mit einer Impedanz von weniger als 2 Ohm! Wir empfehlen die Verwendung von Laut- sprechern mit einer Nennimpedanz von mindestens 4 Ohm.
  • Page 19 Anschluß des TEM 3200 Pin Konfiguration: Pin 1: Masse Pin 2: Plus (nicht invertiertes Signal) Pin 3: Minus (invertiertes Signal) Verwenden Sie nie Kabel mit anderer Belegung! Um den Stecker aus der Buchse zu ziehen, drücken Sie auf die La- sche am oberen Ende der Buchse.
  • Page 20 Anschluß des TEM 3200 Dieser Verstärker arbeitet an den Ausgängen erd- frei. Erden Sie darum niemals den Ausgang oder die Anschlußklemmen des Lautsprechers. Verbinden Sie keinesfalls einen aktiven Subwoo- fer mit dem Ausgang des TEM 3200 und schlie- ßen Sie niemals die Ausgangsbuchsen kurz. Das Gerät wird in diesem Fall schwer beschädigt.
  • Page 21: Betrieb

    Bedienelemente (Frontseite) Ein-/Ausschalter und Betriebsanzeige Durch Drücken des Ein-/Ausschalters schalten Sie den TEM 3200 ein. Der blaue THORENS Schriftzug leuchtet auf. Durch erneutes Drücken schalten Sie das Gerät wieder aus. Der TEM 3200 benötigt ungefähr zwei bis drei Minuten bis er vollständig hochgefahren und betriebsbereit ist!
  • Page 22: Wartung Und Pflege

    Wartung und Pflege Reinigung Der TEM 3200 benötigt keine spezielle Pflege. Die Chromblende kann mithilfe eines Glasreinigers von Fingerabdrücken befreit und mit einem weichen, glatten Tuch nachpoliert werden. Die Seitenwangen können ebenfalls mit Glasreiniger und einem weichen Tuch abgerieben werden. Verwenden Sie kein Benzin, Alkohol oder andere leichtflüchtige Substanzen zur Reinigung und achten Sie darauf, dass niemals Reinigungsflüssigkeit in das Innere des Geräts gelangt!
  • Page 23: Technische Daten

    Technische Daten System Endverstärker (Mono) Ausgangsleistung IEC Standard, 20 – 20,000 Hz (je Kanal, beide Kanäle aktiv) 690 W 2 Ohm, 0,7% THD 400 W 4 Ohm, 0,7% THD 200 W 8 Ohm, 0,7% THD DIN Standard, 1 kHz 2 Ohm, 0,7% THD 730 W 4 Ohm, 0,5% THD 400 W...
  • Page 24: Problembehandlung

    Problembehandlung Problem: Der TEM 3200 schaltet plötzlich ab und der blaue THORENS Schriftzug am Gerät blinkt. Ursache: Die Endstufe wurde stark überlastet. Die integrierte Schutz- schaltung hat das Gerät zur Sicherheit abgeschaltet um Beschädi- gungen zu vermeiden. Gehen Sie wie folgt vor: Schalten Sie die Endstufe mittels des Ein-/Ausschalters (Power) aus und beseitigen Sie die Ursache der Überlastung.
  • Page 25: Kundenservice

    Versuchen Sie keinesfalls das Gerät selbst zu reparieren! Kundenservice Ihr Fachhändler oder Vertrieb sind jederzeit kompetente Ansprech- partner, die Ihnen bei sämtlichen Fragen rund um Ihr Thorens Pro- dukt gerne zur Verfügung stehen. Sie können Thorens auch direkt kontaktieren: Thorens Export Company AG Im Huebel 1, CH-4304 Giebenach, Schweiz www.thorens.com, info@thorens.com...
  • Page 26 Notes Notizen...
  • Page 28 UM3200-0306-B Printed in Germany...
