Summary of Contents for THORENS TEP 302

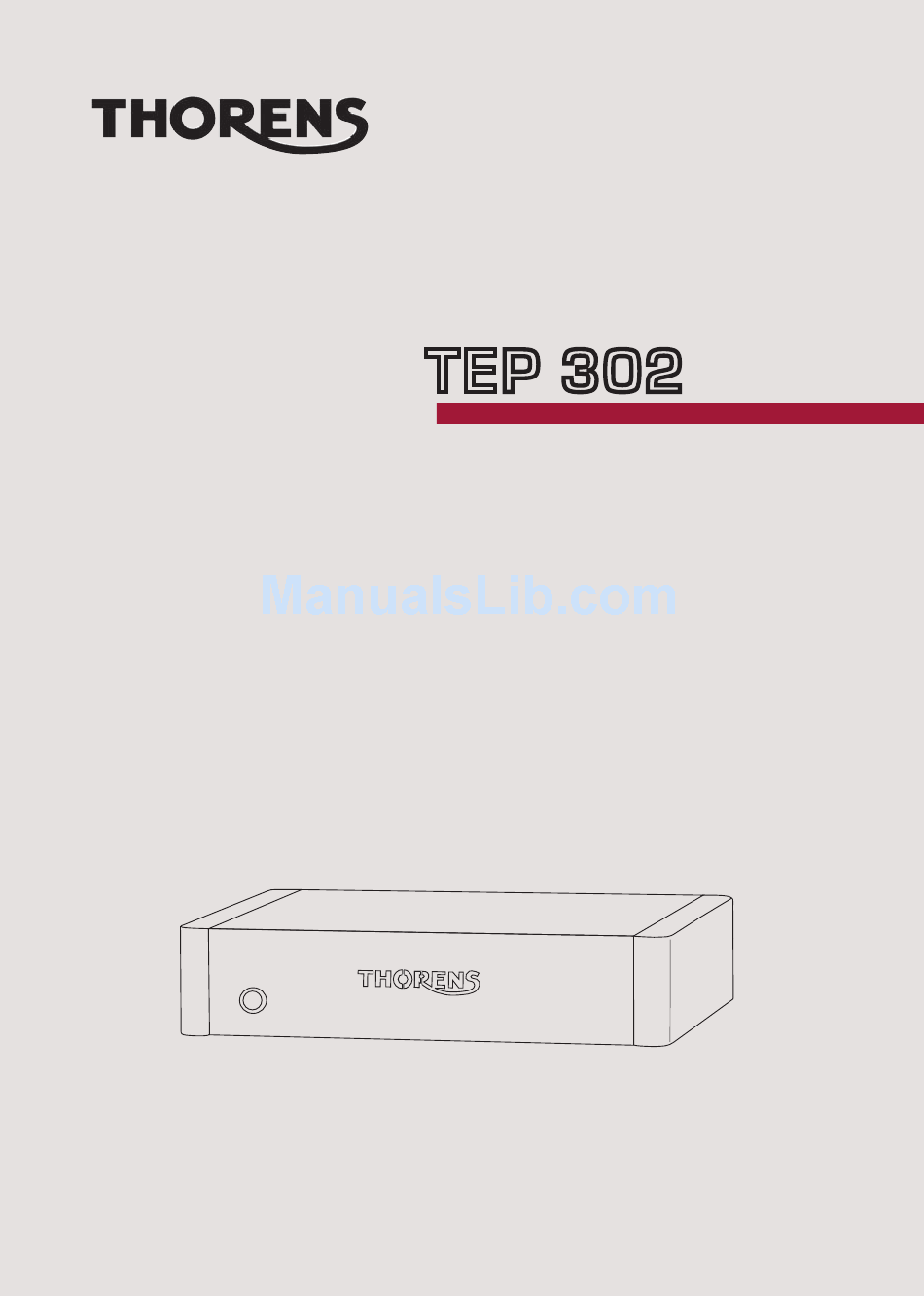

- Page 1 TEP 302 User Manual Bedienungsanleitung...
- Page 2 Markenmissbrauch darstellen. Thorens übernimmt keine Gewähr für die Richtigkeit des Inhalts dieser Bedienungsanleitung. Thorens Export Company AG, Im Huebel 1, CH-4304 Giebenach, Switzerland Tel: +41 (0) 61 813 03 36, Fax: +41 (0) 61 813 03 39, E-Mail: info@thorens.com www.thorens.com...
- Page 3 User Manual Bedienungsanleitung English................4 Deutsch..............17...
-
Page 4: Table Of Contents
English Congratulations on purchasing your Thorens TEP 302! The TEP 302 amplifies signals from a turntable to meet the require- ments of the “line level” input of any power amplifier. At the same time it performs a RIAA equalization to provide you with the highest music quality available. -
Page 5: Safety Instructions
Safety instructions PLEASE READ THIS PAGE BEFORE OPERATING YOUR UNIT! CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION: This product was tested and DANGER D’ELECTROCUTION. NE PAS OUVRIR. complies with all the require- ments for the CE Mark. CAUTION WARNING To reduce risk of electric shock, do not TO PREVENT FIRE OR SHOCK HAZARD,... -
Page 6: Unpacking And Installation
Please make sure that the following items were delivered with your TEP 302 before you proceed: Scope of supply: 1 x Thorens TEP 302 1 x Power supply unit 1 x Power cord 1 x RCA interconnect... -
Page 7: Connecting The Tep 302
Connecting the TEP 302 Rear panel connectors Power Supply � Connect the included power cord with the 3-pin AC socket of the power supply unit with an AC outlet that meets the power supply conditions (see Specifications for more information). Connect the power supply unit with the power connector �... - Page 8 � of the TEP 302 with the ground cable of your turn- table (This step is not necessary for Thorens turntables). If you still hear the humming noises, they are probably caused by power cords or DVD/CD cables.
-
Page 9: Configuring The Tep 302
Configuring the TEP 302 Configuration for use with MM- and MC-pickup-systems There are two different kinds of pickup systems on the market, the so called MM (Moving Magnet) and MC (Moving Coil) systems. Having a MM system, a magnet attached to the pickup system moves inside a coil and a voltage proportional to the vibration amplitude is induced. - Page 10 Configuring the TEP 302 The following steps don’t have to be repeated until you change your pickup system. Keep in mind to set both channels to the same value! Begin with setting the adjustment units � to either MC or MM, de- pending on the pickup system you use (MM is recommended for high-output MC systems).
- Page 11 Configuring the TEP 302 Adjustments for MC systems Input impedance: 1000 ohms Input capcitance: 15 pF The permanent input resistor cannot be deactivated. The input im- pedance can be adjusted by using switches 3 to 6 (adjustment units �). All matching resistors are connected in parallel, therefore allow- ing impedance values between 99 ohms (all resistors used) and 1000 ohms (no additional resistors used).
-
Page 12: Operation
Switching on/off Push the power button on the front panel to switch the unit on and off. While the appliance is turned on, the blue Thorens writing is il- luminated. Always turn on the TEP 302 first and the amplifier(s) afterwards. For shutting down the system, repeat the steps in reverse order. -
Page 13: Maintenance
Maintenance Cleaning Remove dust by wiping the unit with a soft dry cloth. The chromium front-plate can be polished with a soft purpose-designed cloth. If necessary use a soft glass-cleaning detergent on a soft cloth. The wooden side-cheeks can be cleaned in the same way. Never use benzine, thinner, alcohol or other volatile agents and avoid spraying cleaning detergents into the ventilation slots on the cover! -
Page 14: Specifications
Specifications System Phono Pre-Amplifier for MM- or MC-pickup systems RIAA equalisation ± 0.5 dB (20 Hz - 20 kHz) Gain 40 dB (MM), 60 dB (MC) Input asymmetric RCA connector Output asymmetric RCA connector Power supply depending on your country see p. -
Page 15: Customer Support
Customer support Your local Thorens dealer or distributor is the person to contact in all cases related to your Thorens product. You also may contact Thorens directly: Thorens Export Company Ltd. Im Huebel 1, CH-4304 Giebenach, Switzerland www.thorens.com, info@thorens.com In case of warranty, please contact your Thorens dealer or distributor at first. - Page 16 Notes...
- Page 17 Deutsch Herzlichen Glückwunsch zum Kauf Ihres Thorens TEP 302! Der TEP 302 dient zur Verstärkung und RIAA-Entzerrung von Plat- tenspielersignalen. Der Ausgang des Geräts kann an einen Hochpe- geleingang eines beliebigen Vor- oder Vollverstärkers angeschlossen werden. Fertigung und Montage des TEM 3200 erfolgen ausschließlich in Deutschland - dies garantiert höchste Qualität, auch noch nach Jahren.
-
Page 18: Sicherheitshinweise
Sicherheitshinweise BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME LESEN! Wir bestätigen, dass dieses Produkt den gülti- Niemals das gen EG-Richtlinien zur Erlangung des CE-Zei- Netzteil öffnen! chens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. VORSICHT Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. -
Page 19: Aufstellung
Innenverpackung besteht aus Schaumformteilen, die einen sicheren Transport gewährleisten. Wir empfehlen Ihnen daher die gesamte Verpackung aufzubewahren. Bitte prüfen Sie zunächst den Inhalt Ihrer Verpackung: Lieferumfang: 1 x Thorens TEP 302 1 x Netzeil 1 x Netzkabel 1 x Cinchkabel Betreiben Sie den TEP 302 niemals... - Page 20 Anschluß Anschlüsse auf der Rückseite Netzanschluß � Verbinden Sie das externen Netzteil des TEP 302 mittels des beilie- genden Netzkabels mit dem Stromnetz. Verbinden Sie das Netzteil mit dem Netzanschluß des TEP 302 �. Achten Sie darauf, dass der TEP 302 ausgeschaltet ist, bevor Sie weitere Anschlussarbeiten vornehmen! Ziehen Sie den Netzstecker nur, wenn das Gerät zuvor ausgeschaltet wurde.
-
Page 21: Anschluß
Sie den Verstärker wieder aus und verbind- en Sie die Erdungsbuchse � des TEP 302 mit dem Erdungskabel Ihres Plattenspielers (dies ist bei Thorens Plattenspielern nicht not- wendig). Sollte danach noch ein Brummen über die Lautsprecher zu verneh- men sein, so rührt dies wahrscheinlich von Einstreuungen durch... -
Page 22: Konfiguration
Konfiguration Anpassung an das Tonabnehmersystem Es gibt zwei unterschiedliche Arten von Tonabnehmersystemen, die sogenannten MM- (Moving Magnet) und die MC- (Moving Coil) Sys- teme. Beim MM-System bewegt sich der auf der Tonabnehmerna- del befestigte Magnet in einer Spule und induziert dadurch eine der Auslenkung proportionale Spannung. - Page 23 Konfiguration Sie müssen die nachfolgenden Einstellungen nur einmal vor- nehmen. Nur bei einem Wechsel des Tonabnehmersystems muss der TEP 302 neu eingestellt werden. Achten Sie darauf, beide Kanäle identisch zu konfigurieren! Stellen Sie zunächst die Einstelleinheiten � auf MC oder MM, je nachdem, ob Sie ein MC- oder ein MM-System verwenden (bei High- Output MC-Systemen empfiehlt sich zumeist die Einstellung MM).
- Page 24 Konfiguration Anpassung für MC-Systeme Eingangsimpedanz: 1000 Ohm Eingangskapazität: 15 pF Die Eingangskapazität bleibt unverändert. Die Eingangsimpedanz kann mittels der Schalter 3 - 6 (Einstelleinheiten �) angepasst wer- den. Die Anpassungswiderstände werden parallel geschaltet, der höchste Wert ist somit 1000 Ohm (keine Widerstände zugeschaltet), der niedrigste 99 Ohm (alle Widerstände zugeschaltet).
-
Page 25: Betrieb
Ein-/Ausschalten Durch Drücken des Ein-/Ausschalters auf der Front (Power) können Sie das Gerät ein- oder ausschalten. Das Thorens Logo auf der Front leuchtet blau, wenn das Gerät eingeschaltet ist. Schalten Sie zuerst den TEP 302, danach den (die) Verstärker ein. -
Page 26: Wartung Und Pflege
Wartung und Pflege Reinigung Der TEP 302 benötigt keine spezielle Pflege. Die Chromblende kann mithilfe eines Glasreinigers von Fingerabdrücken befreit und mit ei- nem weichen, glatten Tuch nachpoliert werden. Die Seitenwangen können ebenfalls mit Glasreiniger und einem weichen Tuch abgerie- ben werden. -
Page 27: Technische Daten
Technische Daten System Phono Vorverstärker für MM- or MC-Tonabnemersysteme RIAA-Entzerrung ± 0,5 dB (20 Hz - 20 kHz) Verstärkung 40 dB (MM), 60 dB (MC) Eingang Cincheingang, asymmetrisch Ausgang Cinchausgang, asymmetrisch Netzanschluß landesspezifisch siehe Seite 20 Leistungsaufnahme 6 Watt im Betrieb 6 Watt im Leerlauf Kein Stand-by Abmssungen (BxHxT) -
Page 28: Kundenservice
Kundenservice Ihr Fachhändler oder Ihr Vertrieb sind jederzeit kompetente An- sprechpartner, die Ihnen bei sämtlichen Fragen rund um Ihr Thorens Produkt gerne zur Verfügung stehen. Sie können Thorens auch direkt kontaktieren: Thorens Export Company AG Im Huebel 1, CH-4304 Giebenach, Schweiz www.thorens.com, info@thorens.com... - Page 29 Notizen...
- Page 30 Notizen...
- Page 32 UM0302-0306-B Printed in Germany...
